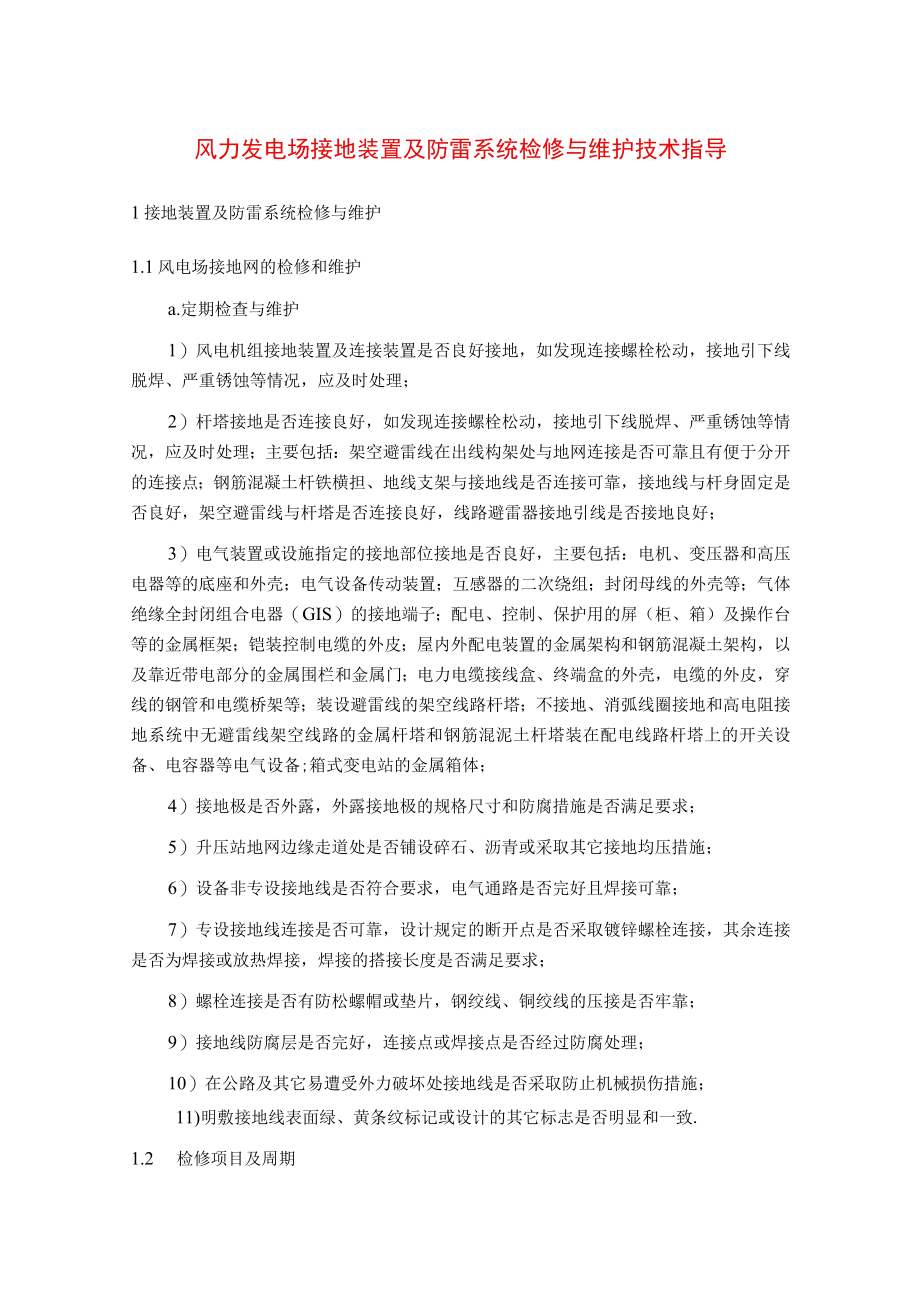

1、风力发电场接地装置及防雷系统检修与维护技术指导1接地装置及防雷系统检修与维护1.1风电场接地网的检修和维护a.定期检查与维护1）风电机组接地装置及连接装置是否良好接地，如发现连接螺栓松动，接地引下线脱焊、严重锈蚀等情况，应及时处理；2）杆塔接地是否连接良好，如发现连接螺栓松动，接地引下线脱焊、严重锈蚀等情况，应及时处理；主要包括：架空避雷线在出线构架处与地网连接是否可靠且有便于分开的连接点；钢筋混凝土杆铁横担、地线支架与接地线是否连接可靠，接地线与杆身固定是否良好，架空避雷线与杆塔是否连接良好，线路避雷器接地引线是否接地良好；3）电气装置或设施指定的接地部位接地是否良好，主要包括：电机、变压器
2、和高压电器等的底座和外壳；电气设备传动装置；互感器的二次绕组；封闭母线的外壳等；气体绝缘全封闭组合电器（GIS）的接地端子；配电、控制、保护用的屏（柜、箱）及操作台等的金属框架；铠装控制电缆的外皮；屋内外配电装置的金属架构和钢筋混凝土架构，以及靠近带电部分的金属围栏和金属门；电力电缆接线盒、终端盒的外壳，电缆的外皮，穿线的钢管和电缆桥架等；装设避雷线的架空线路杆塔；不接地、消弧线圈接地和高电阻接地系统中无避雷线架空线路的金属杆塔和钢筋混泥土杆塔装在配电线路杆塔上的开关设备、电容器等电气设备;箱式变电站的金属箱体；4）接地极是否外露，外露接地极的规格尺寸和防腐措施是否满足要求；5）升压站地网边缘

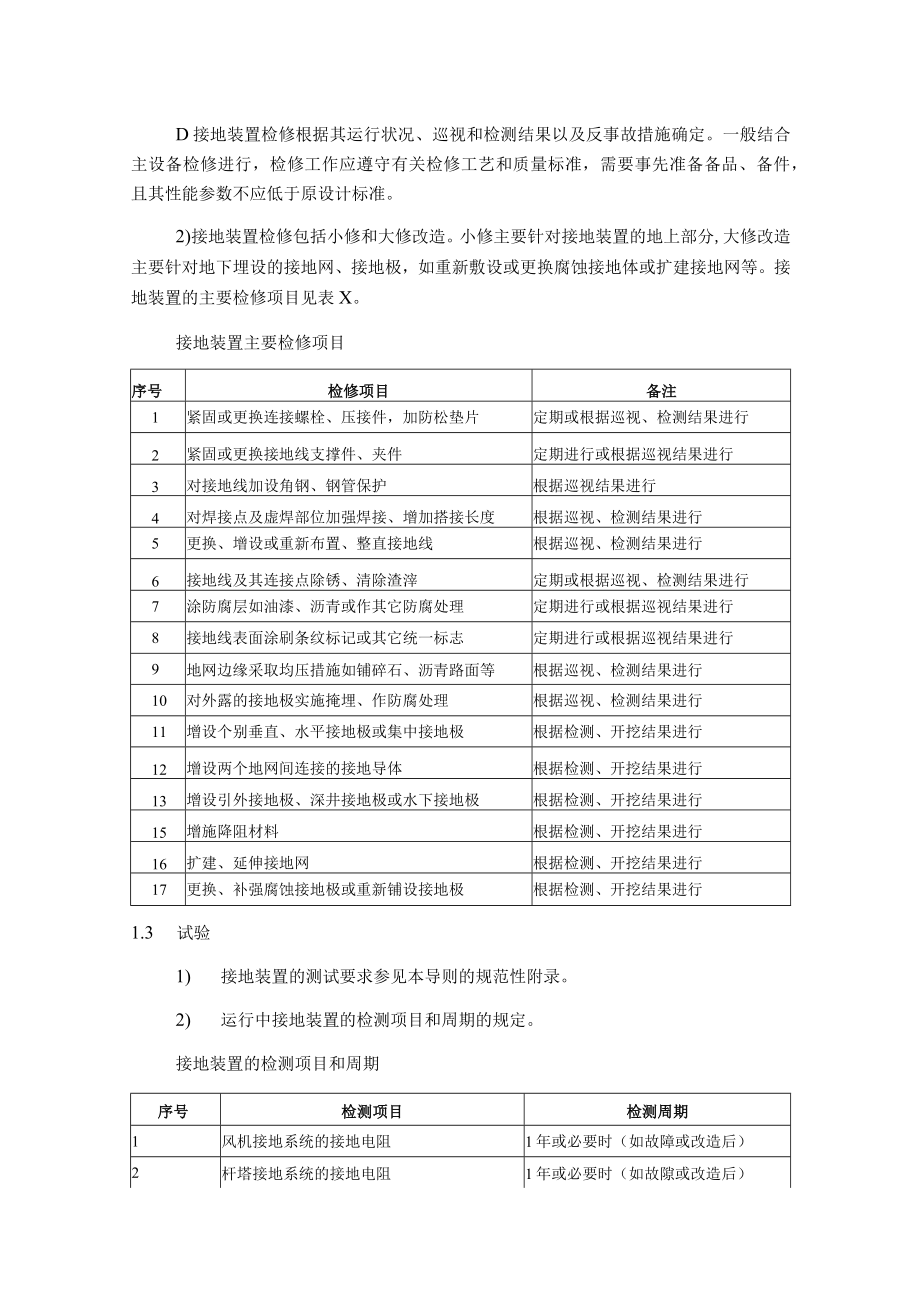

3、走道处是否铺设碎石、沥青或采取其它接地均压措施；6）设备非专设接地线是否符合要求，电气通路是否完好且焊接可靠；7）专设接地线连接是否可靠，设计规定的断开点是否采取镀锌螺栓连接，其余连接是否为焊接或放热焊接，焊接的搭接长度是否满足要求；8）螺栓连接是否有防松螺帽或垫片，钢绞线、铜绞线的压接是否牢靠；9）接地线防腐层是否完好，连接点或焊接点是否经过防腐处理；10）在公路及其它易遭受外力破坏处接地线是否采取防止机械损伤措施；11)明敷接地线表面绿、黄条纹标记或设计的其它标志是否明显和一致.1.2 检修项目及周期D接地装置检修根据其运行状况、巡视和检测结果以及反事故措施确定。一般结合主设备检修进行，检
4、修工作应遵守有关检修工艺和质量标准，需要事先准备备品、备件，且其性能参数不应低于原设计标准。2)接地装置检修包括小修和大修改造。小修主要针对接地装置的地上部分,大修改造主要针对地下埋设的接地网、接地极，如重新敷设或更换腐蚀接地体或扩建接地网等。接地装置的主要检修项目见表X。接地装置主要检修项目序号检修项目备注1紧固或更换连接螺栓、压接件，加防松垫片定期或根据巡视、检测结果进行2紧固或更换接地线支撑件、夹件定期进行或根据巡视结果进行3对接地线加设角钢、钢管保护根据巡视结果进行4对焊接点及虚焊部位加强焊接、增加搭接长度根据巡视、检测结果进行5更换、增设或重新布置、整直接地线根据巡视、检测结果进行6
5、接地线及其连接点除锈、清除渣滓定期或根据巡视、检测结果进行7涂防腐层如油漆、沥青或作其它防腐处理定期进行或根据巡视结果进行8接地线表面涂刷条纹标记或其它统一标志定期进行或根据巡视结果进行9地网边缘采取均压措施如铺碎石、沥青路面等根据巡视、检测结果进行10对外露的接地极实施掩埋、作防腐处理根据巡视、检测结果进行11增设个别垂直、水平接地极或集中接地极根据检测、开挖结果进行12增设两个地网间连接的接地导体根据检测、开挖结果进行13增设引外接地极、深井接地极或水下接地极根据检测、开挖结果进行15增施降阻材料根据检测、开挖结果进行16扩建、延伸接地网根据检测、开挖结果进行17更换、补强腐蚀接地极或重新

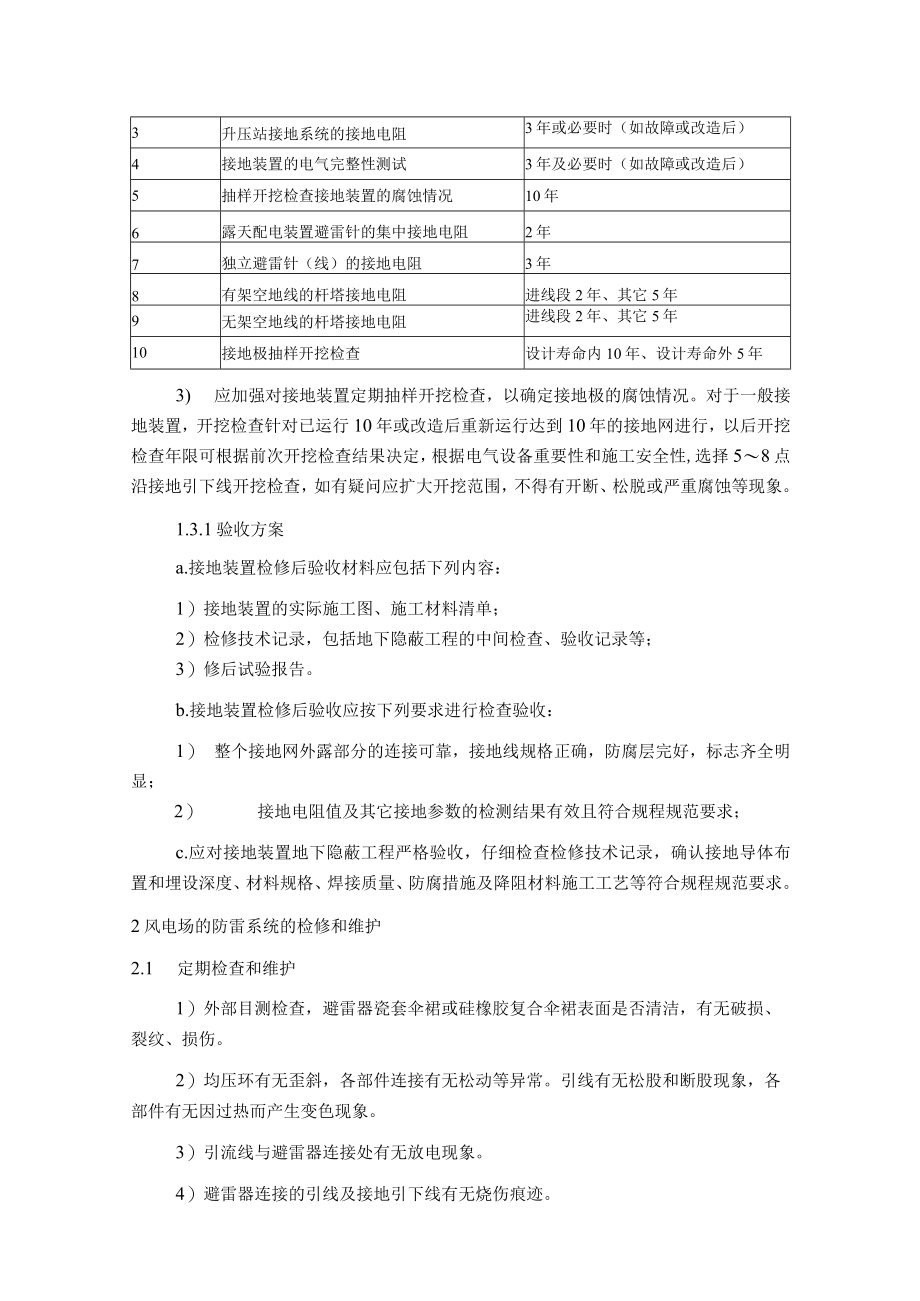

6、铺设接地极根据检测、开挖结果进行1.3 试验1) 接地装置的测试要求参见本导则的规范性附录。2) 运行中接地装置的检测项目和周期的规定。接地装置的检测项目和周期序号检测项目检测周期1风机接地系统的接地电阻1年或必要时（如故障或改造后）2杆塔接地系统的接地电阻1年或必要时（如故隙或改造后）3升压站接地系统的接地电阻3年或必要时（如故障或改造后）4接地装置的电气完整性测试3年及必要时（如故障或改造后）5抽样开挖检查接地装置的腐蚀情况10年6露天配电装置避雷针的集中接地电阻2年7独立避雷针（线）的接地电阻3年8有架空地线的杆塔接地电阻进线段2年、其它5年9无架空地线的杆塔接地电阻进线段2年、其它5年
7、10接地极抽样开挖检查设计寿命内10年、设计寿命外5年3) 应加强对接地装置定期抽样开挖检查，以确定接地极的腐蚀情况。对于一般接地装置，开挖检查针对已运行10年或改造后重新运行达到10年的接地网进行，以后开挖检查年限可根据前次开挖检查结果决定，根据电气设备重要性和施工安全性,选择58点沿接地引下线开挖检查，如有疑问应扩大开挖范围，不得有开断、松脱或严重腐蚀等现象。1.3.1验收方案a.接地装置检修后验收材料应包括下列内容：1）接地装置的实际施工图、施工材料清单；2）检修技术记录，包括地下隐蔽工程的中间检查、验收记录等；3）修后试验报告。b.接地装置检修后验收应按下列要求进行检查验收：1） 整个
8、接地网外露部分的连接可靠，接地线规格正确，防腐层完好，标志齐全明显；2） 接地电阻值及其它接地参数的检测结果有效且符合规程规范要求；c.应对接地装置地下隐蔽工程严格验收，仔细检查检修技术记录，确认接地导体布置和埋设深度、材料规格、焊接质量、防腐措施及降阻材料施工工艺等符合规程规范要求。2风电场的防雷系统的检修和维护2.1 定期检查和维护1）外部目测检查，避雷器瓷套伞裙或硅橡胶复合伞裙表面是否清洁，有无破损、裂纹、损伤。2）均压环有无歪斜，各部件连接有无松动等异常。引线有无松股和断股现象，各部件有无因过热而产生变色现象。3）引流线与避雷器连接处有无放电现象。4）避雷器连接的引线及接地引下线有无烧
9、伤痕迹。5）放电计数器有无损伤、裂纹或变形，内部有无进水现象，计数器的读数是否清晰。2.2检修项目和周期1）避雷器的检修应每年一次，配电装置避雷器检修在升压站年度定检预试时完成，线路避雷器结合线路停电检修时进行。检修项目及周期序号项目要求1清扫避雷器表面瓷套表面清洁无损2更换已锈蚀的螺栓、已腐蚀的连接线、引下线接触面连接良好，连接线、引下线无断股、散股现象，各部分螺栓紧固。3电气试验各项试验项目均合格2.3试验试验项目及周期序号项目周期要求1绝缘电阻1）升压站避雷器每年雷雨前2）必要时1） 35KV以上,不低于2500兆欧2） 35KV及以下,不低于IoOO兆欧2直流ImA（UBA）电压及0.75UlF的泄露电流1）升压站避雷器每年雷雨刖2）必要时1）不得低于GBllO32规定值2）UnA实测值与初始值或制造厂变化不应大于uA3工频参考电流下的参考电压必要时应符合GBUO32或制造厂规定4底座绝缘电阻1）升压站避雷器每年雷雨前2）必要时自行规定5检查放电计数器的放电情况1）升压站避雷器每年雷雨前2）必要时测试35次均应正常动作，测试后计数器指示应调到“0”
