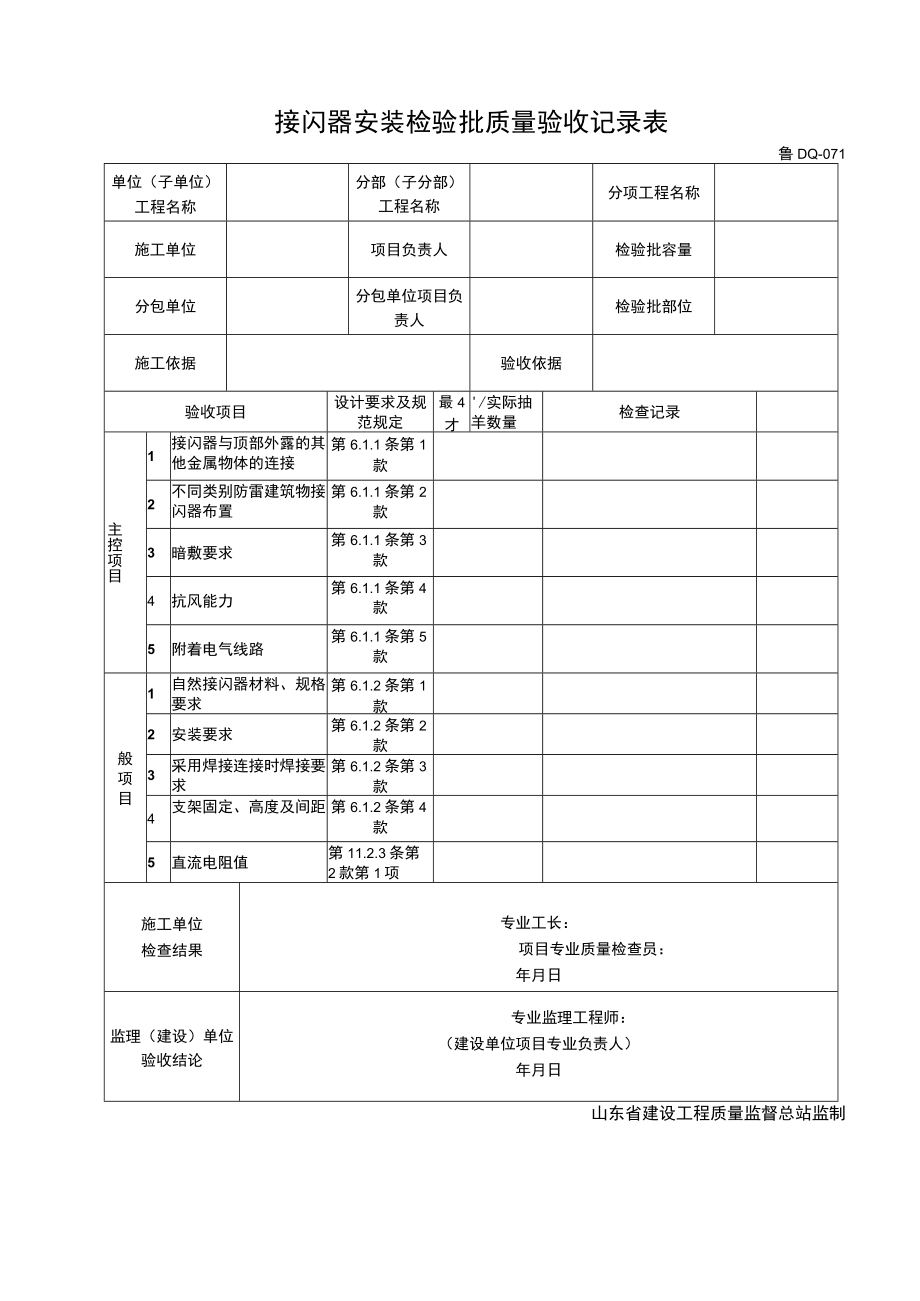

1、接闪器安装检验批质量验收记录表鲁DQ-071单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据验收项目设计要求及规范规定最4才/实际抽羊数量检查记录主控项目1接闪器与顶部外露的其他金属物体的连接第6.1.1条第1款2不同类别防雷建筑物接闪器布置第6.1.1条第2款3暗敷要求第6.1.1条第3款4抗风能力第6.1.1条第4款5附着电气线路第6.1.1条第5款般项目1自然接闪器材料、规格要求第6.1.2条第1款2安装要求第6.1.2条第2款3采用焊接连接时焊接要求第6.1.2条第3款4支架固定、高度及间距第6.1

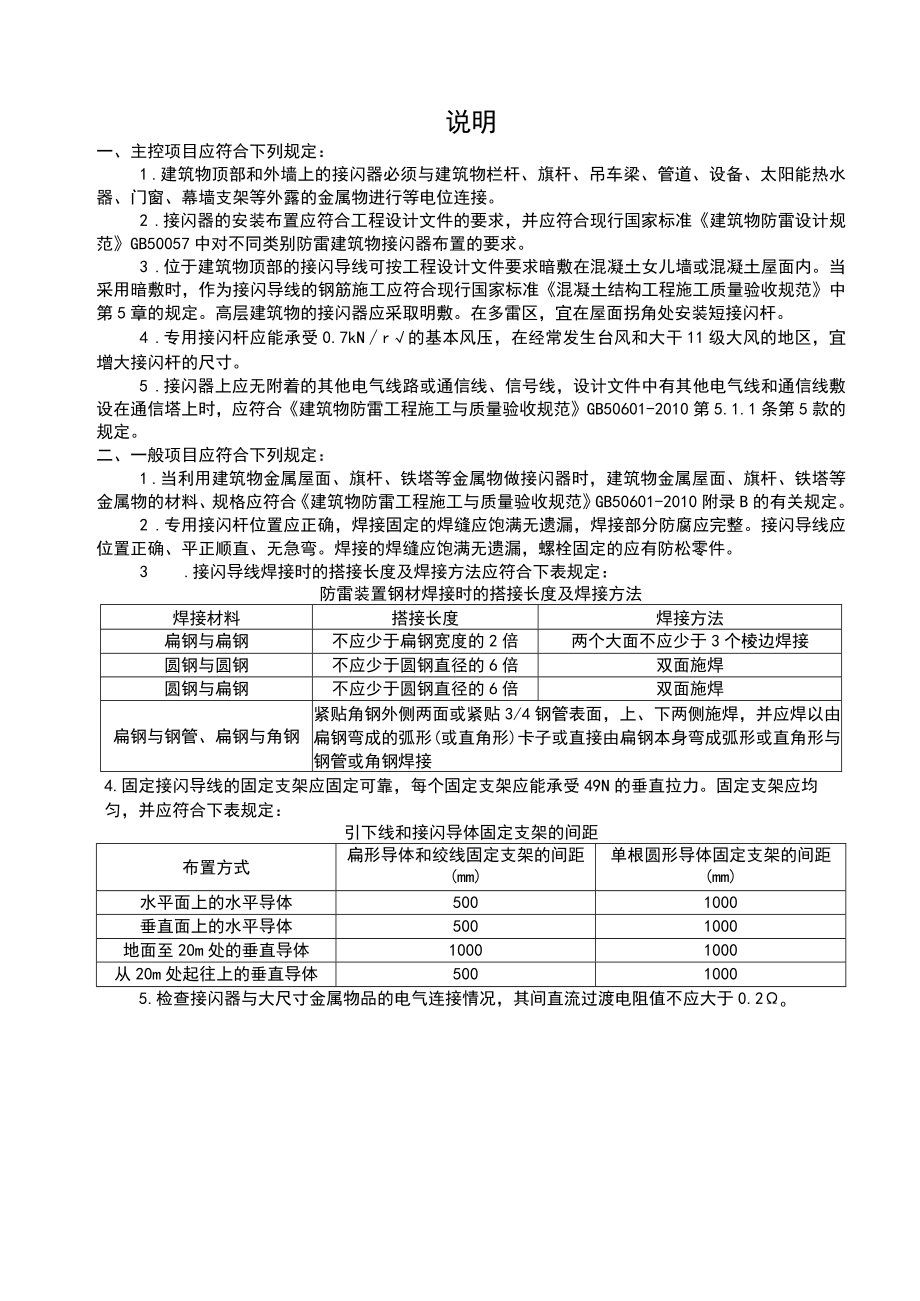

2、.2条第4款5直流电阻值第11.2.3条第2款第1项施工单位检查结果专业工长：项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业负责人）年月日山东省建设工程质量监督总站监制说明一、主控项目应符合下列规定：1 .建筑物顶部和外墙上的接闪器必须与建筑物栏杆、旗杆、吊车梁、管道、设备、太阳能热水器、门窗、幕墙支架等外露的金属物进行等电位连接。2 .接闪器的安装布置应符合工程设计文件的要求，并应符合现行国家标准建筑物防雷设计规范GB50057中对不同类别防雷建筑物接闪器布置的要求。3 .位于建筑物顶部的接闪导线可按工程设计文件要求暗敷在混凝土女儿墙或混凝土屋面内。当采
3、用暗敷时，作为接闪导线的钢筋施工应符合现行国家标准混凝土结构工程施工质量验收规范中第5章的规定。高层建筑物的接闪器应采取明敷。在多雷区，宜在屋面拐角处安装短接闪杆。4 .专用接闪杆应能承受0.7kNr的基本风压，在经常发生台风和大干11级大风的地区，宜增大接闪杆的尺寸。5 .接闪器上应无附着的其他电气线路或通信线、信号线，设计文件中有其他电气线和通信线敷设在通信塔上时，应符合建筑物防雷工程施工与质量验收规范GB50601-2010第5.1.1条第5款的规定。二、一般项目应符合下列规定：1 .当利用建筑物金属屋面、旗杆、铁塔等金属物做接闪器时，建筑物金属屋面、旗杆、铁塔等金属物的材料、规格应符合
4、建筑物防雷工程施工与质量验收规范GB50601-2010附录B的有关规定。2 .专用接闪杆位置应正确，焊接固定的焊缝应饱满无遗漏，焊接部分防腐应完整。接闪导线应位置正确、平正顺直、无急弯。焊接的焊缝应饱满无遗漏，螺栓固定的应有防松零件。3 .接闪导线焊接时的搭接长度及焊接方法应符合下表规定：防雷装置钢材焊接时的搭接长度及焊接方法焊接材料搭接长度焊接方法扁钢与扁钢不应少于扁钢宽度的2倍两个大面不应少于3个棱边焊接圆钢与圆钢不应少于圆钢直径的6倍双面施焊圆钢与扁钢不应少于圆钢直径的6倍双面施焊扁钢与钢管、扁钢与角钢紧贴角钢外侧两面或紧贴3/4钢管表面，上、下两侧施焊，并应焊以由扁钢弯成的弧形(或直角形)卡子或直接由扁钢本身弯成弧形或直角形与钢管或角钢焊接4.固定接闪导线的固定支架应固定可靠，每个固定支架应能承受49N的垂直拉力。固定支架应均匀，并应符合下表规定：引下线和接闪导体固定支架的间距布置方式扁形导体和绞线固定支架的间距(mm)单根圆形导体固定支架的间距(mm)水平面上的水平导体5001000垂直面上的水平导体5001000地面至20m处的垂直导体10001000从20m处起往上的垂直导体50010005.检查接闪器与大尺寸金属物品的电气连接情况，其间直流过渡电阻值不应大于0.2o
