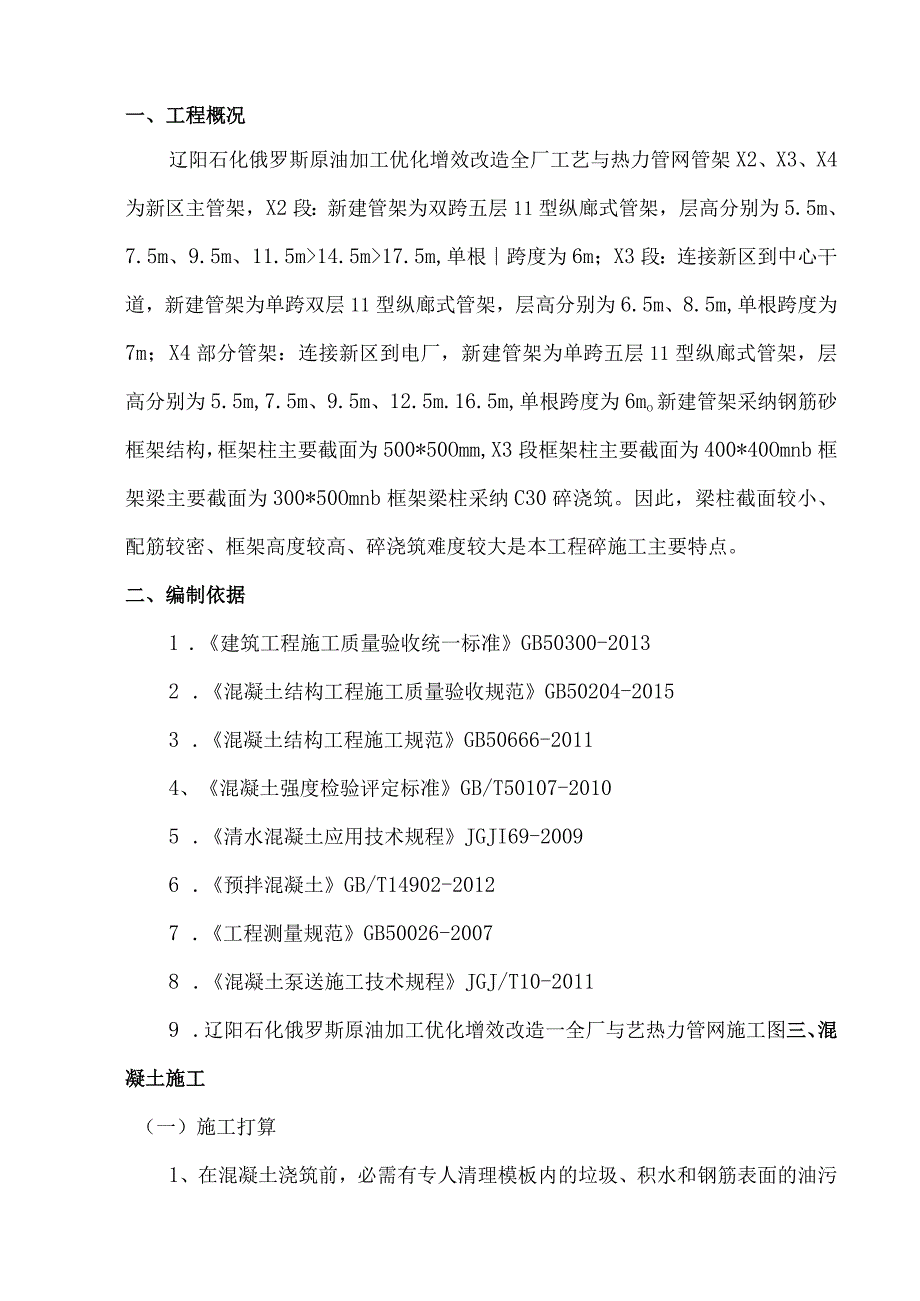

1、一、工程概况辽阳石化俄罗斯原油加工优化增效改造全厂工艺与热力管网管架X2、X3、X4为新区主管架，X2段：新建管架为双跨五层11型纵廊式管架，层高分别为5.5m、7.5m、9.5m、11.5m14.5m17.5m,单根跨度为6m；X3段：连接新区到中心干道，新建管架为单跨双层11型纵廊式管架，层高分别为6.5m、8.5m,单根跨度为7m；X4部分管架：连接新区到电厂，新建管架为单跨五层11型纵廊式管架，层高分别为5.5m,7.5m、9.5m、12.5m.16.5m,单根跨度为6mo新建管架采纳钢筋砂框架结构，框架柱主要截面为500*50Omm,X3段框架柱主要截面为400*40Omnb框架梁主
2、要截面为300*50Omnb框架梁柱采纳C30碎浇筑。因此，梁柱截面较小、配筋较密、框架高度较高、碎浇筑难度较大是本工程碎施工主要特点。二、编制依据1 .建筑工程施工质量验收统一标准GB50300-20132 .混凝土结构工程施工质量验收规范GB50204-20153 .混凝土结构工程施工规范GB50666-20114、混凝土强度检验评定标准GB/T50107-20105 .清水混凝土应用技术规程JGJI69-20096 .预拌混凝土GB/T14902-20127 .工程测量规范GB50026-20078 .混凝土泵送施工技术规程JGJ/T10-20119 .辽阳石化俄罗斯原油加工优化增效改造

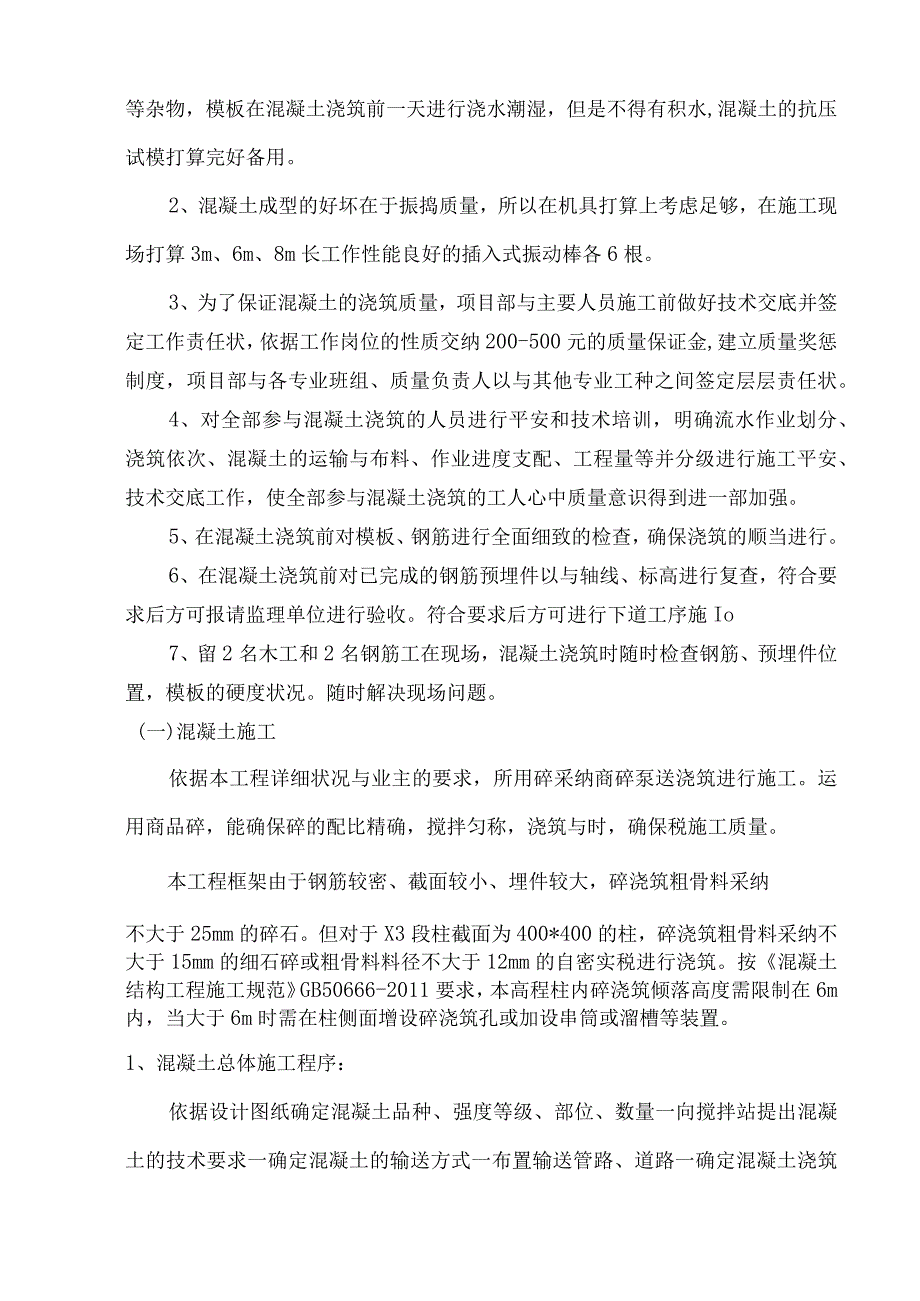

3、一全厂与艺热力管网施工图三、混凝土施工（一）施工打算1、在混凝土浇筑前，必需有专人清理模板内的垃圾、积水和钢筋表面的油污等杂物，模板在混凝土浇筑前一天进行浇水潮湿，但是不得有积水,混凝土的抗压试模打算完好备用。2、混凝土成型的好坏在于振捣质量，所以在机具打算上考虑足够，在施工现场打算3m、6m、8m长工作性能良好的插入式振动棒各6根。3、为了保证混凝土的浇筑质量，项目部与主要人员施工前做好技术交底并签定工作责任状，依据工作岗位的性质交纳200-500元的质量保证金,建立质量奖惩制度，项目部与各专业班组、质量负责人以与其他专业工种之间签定层层责任状。4、对全部参与混凝土浇筑的人员进行平安和技术培
4、训，明确流水作业划分、浇筑依次、混凝土的运输与布料、作业进度支配、工程量等并分级进行施工平安、技术交底工作，使全部参与混凝土浇筑的工人心中质量意识得到进一部加强。5、在混凝土浇筑前对模板、钢筋进行全面细致的检查，确保浇筑的顺当进行。6、在混凝土浇筑前对已完成的钢筋预埋件以与轴线、标高进行复查，符合要求后方可报请监理单位进行验收。符合要求后方可进行下道工序施Io7、留2名木工和2名钢筋工在现场，混凝土浇筑时随时检查钢筋、预埋件位置，模板的硬度状况。随时解决现场问题。(一)混凝土施工依据本工程详细状况与业主的要求，所用碎采纳商碎泵送浇筑进行施工。运用商品碎，能确保碎的配比精确，搅拌匀称，浇筑与时，
5、确保税施工质量。本工程框架由于钢筋较密、截面较小、埋件较大，碎浇筑粗骨料采纳不大于25mm的碎石。但对于X3段柱截面为400*400的柱，碎浇筑粗骨料采纳不大于15mm的细石碎或粗骨料料径不大于12mm的自密实税进行浇筑。按混凝土结构工程施工规范GB50666-2011要求，本高程柱内碎浇筑倾落高度需限制在6m内，当大于6m时需在柱侧面增设碎浇筑孔或加设串筒或溜槽等装置。1、混凝土总体施工程序：依据设计图纸确定混凝土品种、强度等级、部位、数量一向搅拌站提出混凝土的技术要求一确定混凝土的输送方式一布置输送管路、道路一确定混凝土浇筑方案一混凝土浇筑与振捣一留置混凝土试块一混凝土养护一拆模。2、碎的

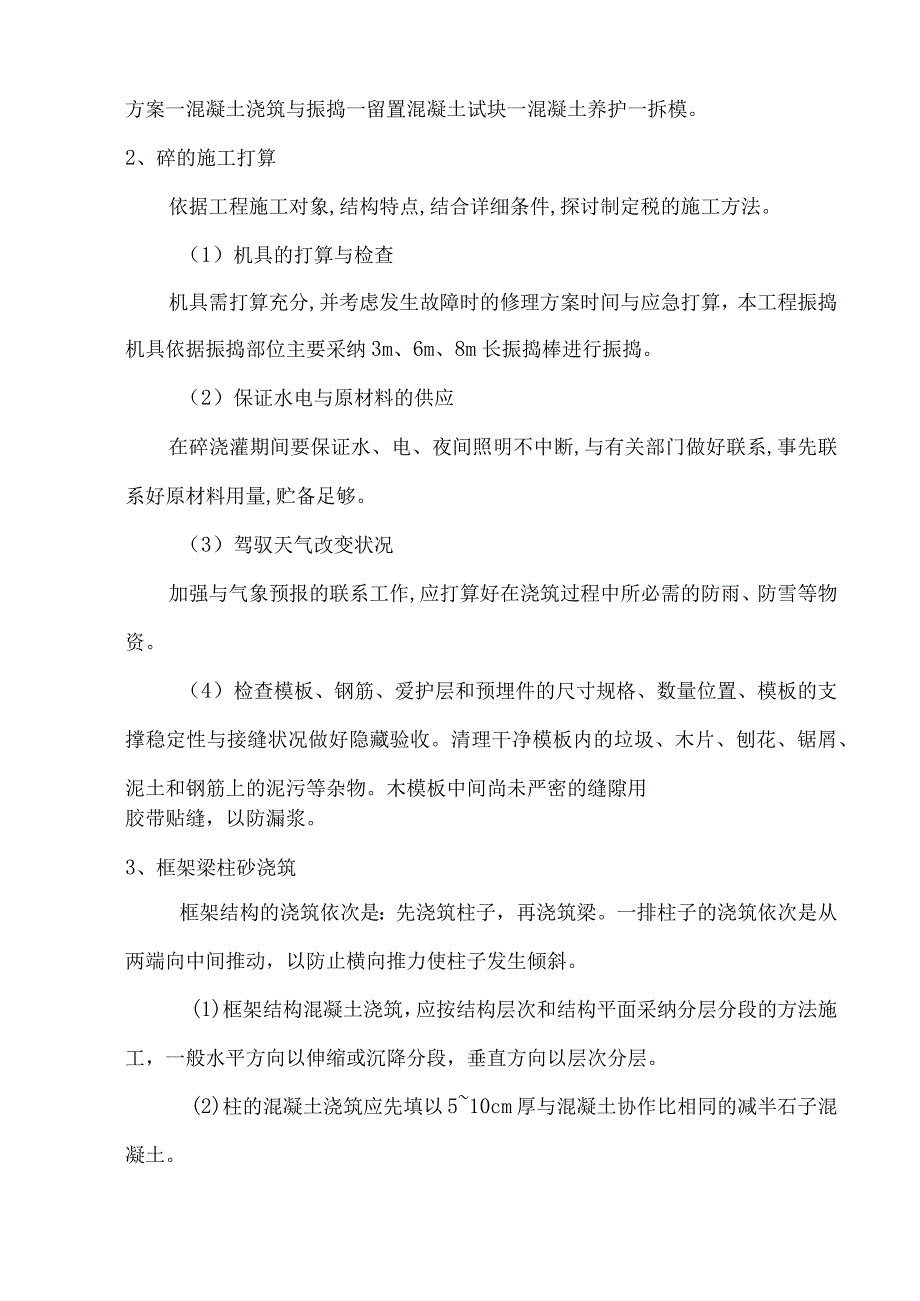

6、施工打算依据工程施工对象,结构特点,结合详细条件,探讨制定税的施工方法。（1）机具的打算与检查机具需打算充分,并考虑发生故障时的修理方案时间与应急打算，本工程振捣机具依据振捣部位主要采纳3m、6m、8m长振捣棒进行振捣。（2）保证水电与原材料的供应在碎浇灌期间要保证水、电、夜间照明不中断,与有关部门做好联系,事先联系好原材料用量,贮备足够。（3）驾驭天气改变状况加强与气象预报的联系工作,应打算好在浇筑过程中所必需的防雨、防雪等物资。（4）检查模板、钢筋、爱护层和预埋件的尺寸规格、数量位置、模板的支撑稳定性与接缝状况做好隐藏验收。清理干净模板内的垃圾、木片、刨花、锯屑、泥土和钢筋上的泥污等杂物。
7、木模板中间尚未严密的缝隙用胶带贴缝，以防漏浆。3、框架梁柱砂浇筑框架结构的浇筑依次是：先浇筑柱子，再浇筑梁。一排柱子的浇筑依次是从两端向中间推动，以防止横向推力使柱子发生倾斜。(1)框架结构混凝土浇筑，应按结构层次和结构平面采纳分层分段的方法施工，一般水平方向以伸缩或沉降分段，垂直方向以层次分层。(2)柱的混凝土浇筑应先填以510cm厚与混凝土协作比相同的减半石子混凝土。(3)柱混凝土应分层浇筑，每层厚度不大于50cm,振捣时振动棒不得碰动钢筋；柱高3m以内，可在柱顶干脆下灰浇筑；超过3m时，应用串筒或在模板侧面开门子洞装斜溜槽分段浇筑，每段高度不得超过2m,每段浇筑后将门子洞封严并箍牢。(4
8、)柱子混凝土应一次浇筑完毕，如有间歇，施工缝应留在主梁下面；柱浇筑完后，应停留L0L5h,使混凝土获得初步沉实，再接着浇筑上部梁。(5)梁混凝土的浇筑，浇筑时应顺次梁方向。先将梁的混凝土分层浇筑，用“赶浆法”由梁一端向另一端作成阶梯形向前推动，随着阶梯的不断延长，梁混凝土连续向前推动直至完成。(6)大截面梁浇筑时应从大截面梁的两端向中间浇筑。浇筑与振捣应紧密协作，第一层下料宜慢，梁底充分振实后再下二层料。用赶浆法保持水泥浆沿梁底包袱石子向前推动，每层都应先振实后下料，梁底与梁帮部位要充分振实，并避开碰动钢筋。(7)浇筑柱梁交叉处的混凝土时，一般钢筋较密集，宜用小直径振动棒从梁的上部钢筋较稀处插
9、入梁端振捣，必要时，可辅以用细小石子同强度等级混凝土浇筑，并用人工协作捣固。(8)浇筑税应连续进行。若受客观条件限制必需间歇时，其间歇时间应尽量缩短，在前层碎超过初凝时间前将次层碎浇筑完结，如前层税超过初凝时间，按施工缝处理后进行次层砂浇筑。碎运输、浇筑和间歇的全部时间不得超有关规定，否则必需按规定设置施工缝。浇筑依次应从远到近，以免浇筑完的碎，受到振动。(9)碎浇筑时自由落距限制在1.5m内，否则可运用滑槽，以防产生石子积累，影响质量。4、施工缝的设置与处理A施工缝的位置应在碎浇筑之前确定，宜留在结构受剪力较小且便于施工的部位,与监理设计单位商讨施工缝位置留置,其它地方严禁留施工缝。B柱梁施
10、工缝的留置，柱宜留水平缝，梁板应留垂直缝。施工缝应用临时模板挡牢，不得随浇筑坡度留置。本工程梁不设施工缝，柱施工缝依据框架高度与钢筋配置留设在楼层结构顶面或底面。当留置在楼层结构底面时，施工缝与结构下表面的距离为050mmC施工缝处须待已浇筑混凝土的抗压强度达到L2Mpa以上时，才允许接着浇筑。D处理接槎部位，首先要凿毛，清扫干净后，先用与砂同标号的砂浆浇筑，然后正常浇筑混凝土，细致振捣密实，使结合良好，保证碎接槎质量。E留意施工缝位置旁边回弯钢筋时,要做到钢筋四周役不受松动和损坏,钢筋上的油污、水泥砂浆与浮锈等杂物也应清除。F从施工缝处起先接着浇灌时，要留意避开干脆靠近缝边下料,机械振捣向施
11、工缝处渐渐推动,并距30-50cm处停止振动,但应加强对施工缝的捣实工作,使其紧密结合。5、混凝土浇筑、振捣A混凝土浇筑和振捣的一般要求是：a浇筑混凝土应分段分层进行，每层浇筑高度，应依据结构特点、钢筋疏密而定，一般为振动器作用部分长度的L25倍，最大不超过50cm；b采纳插人式振动器振捣应快插慢拔，插点应匀称非列，逐点移动，依次进行，匀称振实，不得遗漏。移动间距不大于振捣棒作用半径的1.5倍,一般为3040cm。振捣上一层时应插入下层50mm,以消退两层间的接槎；平板振动器的移动距离，应能保证振动器的平板覆盖已振实部分的边缘；C浇筑应连续进行，如有间歇应在混凝土初凝前接缝，一般不超过2h,否
12、则应按施工缝处理。d浇筑时要分批做坍落度试验，如坍落度与原规定不符时，调整协作比。运用插入式振捣器应快插慢拔，插点要匀称排列，逐点移动，按序进行，不得遗漏，做到匀称振实。移动间距不大于振捣作用半径的L5倍（一般30Cm40cm）o振捣上一层混凝土时应插入下层至少5cm,以消退两层间的接缝。浇筑混凝土应连续进行。如必需间歇，其间歇时间应尽量缩短，须在前层混凝土初凝前，将次层混凝土浇筑完毕。振捣可实行以下两种方式：浇筑时要分批做坍落度试验，如坍落度与原规定不符时，调整协作比。浇筑混凝土时应常常视察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞状况，发觉问题应马上处理，并应在已浇筑的混凝土
13、初凝前修整完好。混凝土浇筑应连续进行，间歇的全部时间不得超过下表的规定，当超过时应留置施工缝。混凝土浇筑和间歇的允许时间（min）混凝土强度等级气温不高于25高于25不高于C302101806、碎试块留置碎浇筑时应在位的浇筑地点随机取样制作。取样与试件的留置应符合下列规定：每拌制100盘且不超过100nI3的同协作比的碎，取样不得少于1次。每工作班拌制的同一协作比的险不足100盘时，取样不得少于1次。每次取样应至少留置1组标准试件，同条件养护试件的留置组数可依据实际须要确定。7、养护在日平均温度高于+5的自然条件下，对已浇筑完毕的碎，应按下列规定进行养护。（1）碎自然养护时间最初3d内，应每隔
14、2h-3h浇水一次以后每日浇水次数应使碎处于足够潮湿状态。（2）位浇筑完毕后的12小时以内，或碎表面收水即起先加以覆盖和浇水。浇水次数应能保持碎有足够的润湿状态，养护期一般不少于7昼夜。对掺膨胀剂的混凝土而言，与时进行养护是消退收缩裂缝的重要措施。故在混凝土刚初凝硬化时，马上覆盖塑料薄膜保水养护，养护时间不少于Mdo(3)对养护用水的要求与拌制用水要求相同。在养护过程中，应同时做好与结构同条件养护的碎试件的养护工作。(4)常温用塑料布覆盖养护应留意以下几点：a常温浇筑完碎lh-2h后可覆盖塑料布，宜用黑色塑料布养护，以便于蓄热。b塑料布与碎应稍有距离，不得粘靠在碎表面上。塑料布周(底)边应用砂
15、袋压严，不得透风，并应保持塑料布内有凝聚水。C塑料布覆盖的碎，一般可不再浇水，但因覆盖不严通风透气而导致碎表面缺水时，应与时补浇水分。Cl不得运用有孔洞，撕裂的塑料布，如发觉有孔洞、撕裂、揭开等现象时，应与时处理。8、碎成品爱护A碎浇筑完毕后，强度未达到L2Nmm2时，不得在其上踩踏,不准上人进行下道工序操作。B构筑物，当税强度未达到设计强度之前，严禁堆放重物和车辆通行。C对于现浇碎结构在拆除模板时，特殊是拆除侧模板时，不得将碎的棱角、表面碰伤。若碰损应按有关规定进行修补自理。四、质量保证措施1、现浇结构外观质量缺陷名现象严峻缺陷一般缺陷称露筋构件内钢筋未被混凝土包袱而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝其他部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过爱护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣混凝土中夹有杂物且深度超过爱护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其他部位有少量疏松裂缝缝隙从混凝土表面延长至混凝土内部构件主要受力
