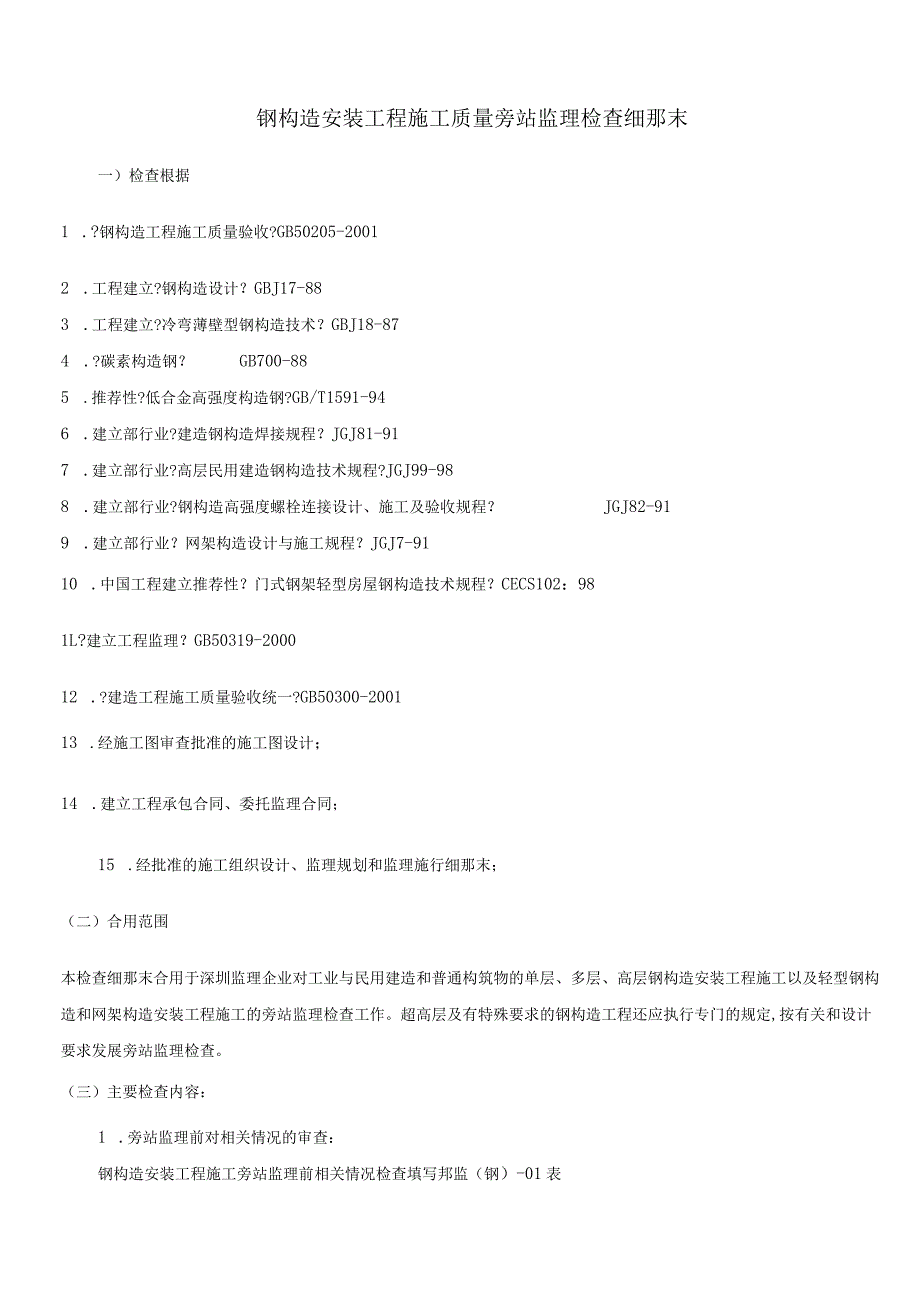

1、钢构造安装工程施工质量旁站监理检查细那末一）检查根据1 .?钢构造工程施工质量验收?GB50205-20012 .工程建立?钢构造设计？GBJ17-883 .工程建立?冷弯薄壁型钢构造技术？GBJ18-874 .?碳素构造钢？GB700-885 .推荐性?低合金高强度构造钢?GB/T1591-946 .建立部行业?建造钢构造焊接规程？JGJ81-917 .建立部行业?高层民用建造钢构造技术规程?JGJ99-988 .建立部行业?钢构造高强度螺栓连接设计、施工及验收规程？JGJ82-919 .建立部行业？网架构造设计与施工规程？JGJ7-9110 .中国工程建立推荐性？门式钢架轻型房屋钢构造技术
2、规程？CECS102：981L?建立工程监理？GB50319-200012 .?建造工程施工质量验收统一?GB50300-200113 .经施工图审查批准的施工图设计；14 .建立工程承包合同、委托监理合同；15 .经批准的施工组织设计、监理规划和监理施行细那末；（二）合用范围本检查细那末合用于深圳监理企业对工业与民用建造和普通构筑物的单层、多层、高层钢构造安装工程施工以及轻型钢构造和网架构造安装工程施工的旁站监理检查工作。超高层及有特殊要求的钢构造工程还应执行专门的规定,按有关和设计要求发展旁站监理检查。（三）主要检查内容：1 .旁站监理前对相关情况的审查：钢构造安装工程施工旁站监理前相关情

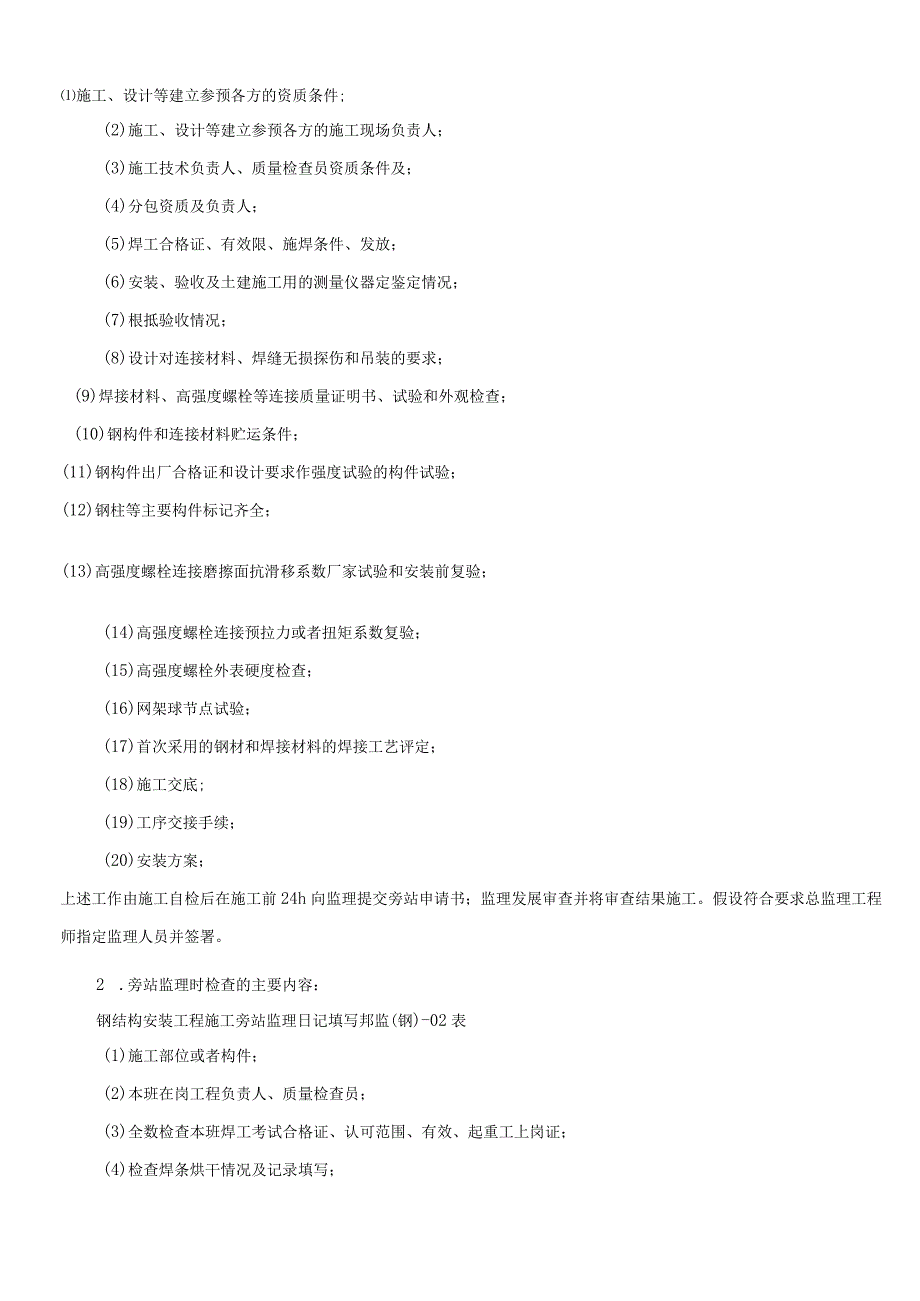

3、况检查填写邦监（钢）-01表施工、设计等建立参预各方的资质条件;(2)施工、设计等建立参预各方的施工现场负责人；(3)施工技术负责人、质量检查员资质条件及；(4)分包资质及负责人；(5)焊工合格证、有效限、施焊条件、发放；(6)安装、验收及土建施工用的测量仪器定鉴定情况；(7)根抵验收情况；(8)设计对连接材料、焊缝无损探伤和吊装的要求；(9)焊接材料、高强度螺栓等连接质量证明书、试验和外观检查；(10)钢构件和连接材料贮运条件；(11)钢构件出厂合格证和设计要求作强度试验的构件试验；(12)钢柱等主要构件标记齐全；(13)高强度螺栓连接磨擦面抗滑移系数厂家试验和安装前复验；(14)高强度螺栓
4、连接预拉力或者扭矩系数复验；(15)高强度螺栓外表硬度检查；(16)网架球节点试验；(17)首次采用的钢材和焊接材料的焊接工艺评定；(18)施工交底;(19)工序交接手续；(20)安装方案；上述工作由施工自检后在施工前24h向监理提交旁站申请书；监理发展审查并将审查结果施工。假设符合要求总监理工程师指定监理人员并签署。2 .旁站监理时检查的主要内容：钢结构安装工程施工旁站监理日记填写邦监(钢)-02表(1)施工部位或者构件；(2)本班在岗工程负责人、质量检查员；(3)全数检查本班焊工考试合格证、认可范围、有效、起重工上岗证；(4)检查焊条烘干情况及记录填写；焊缝检验记录；(6)高强度螺栓连接副

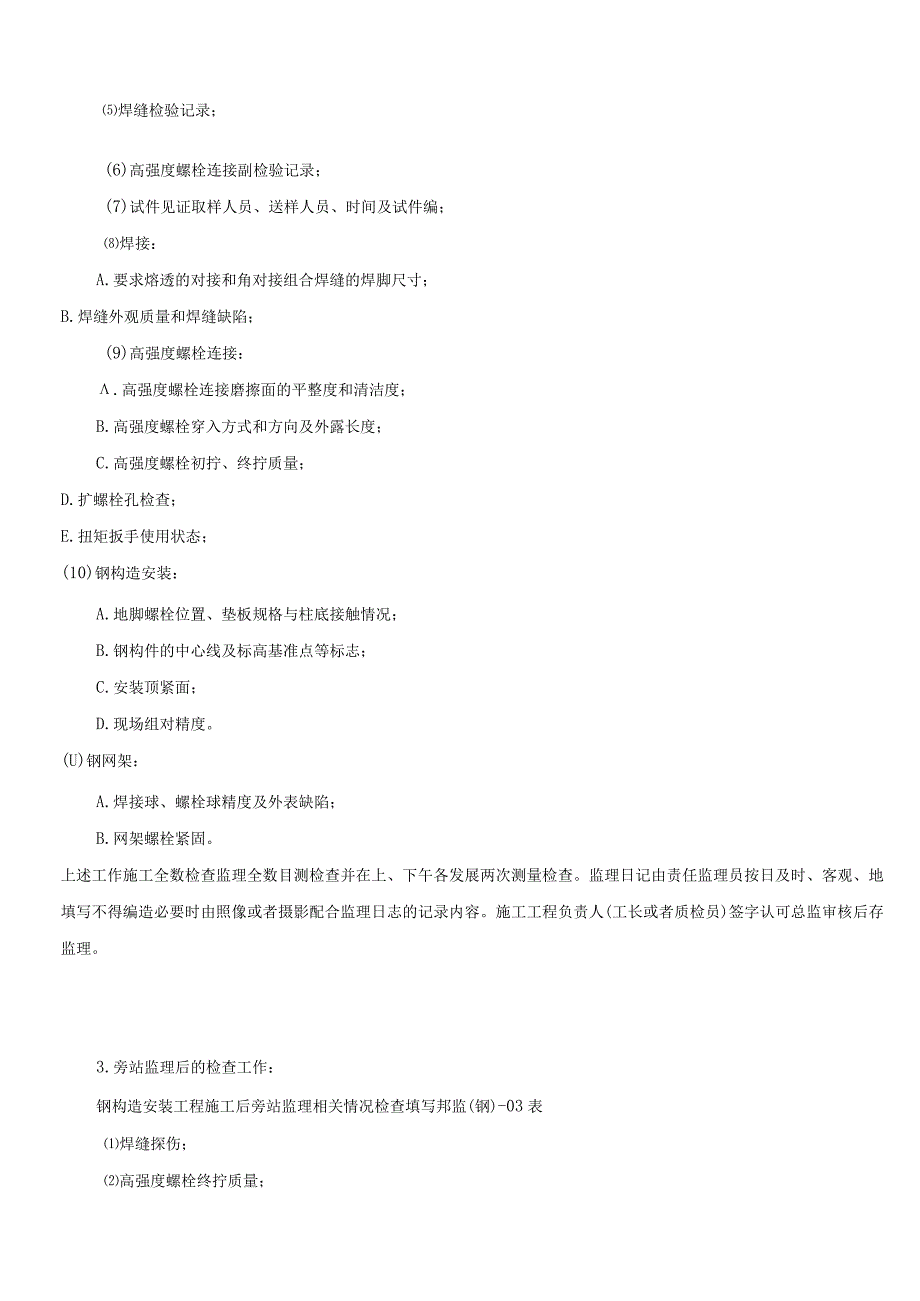

5、检验记录；(7)试件见证取样人员、送样人员、时间及试件编；焊接：A.要求熔透的对接和角对接组合焊缝的焊脚尺寸；B.焊缝外观质量和焊缝缺陷；(9)高强度螺栓连接：.高强度螺栓连接磨擦面的平整度和清洁度；B.高强度螺栓穿入方式和方向及外露长度；C.高强度螺栓初拧、终拧质量；D.扩螺栓孔检查；E.扭矩扳手使用状态；(10)钢构造安装：A.地脚螺栓位置、垫板规格与柱底接触情况；B.钢构件的中心线及标高基准点等标志；C.安装顶紧面；D.现场组对精度。(U)钢网架：A.焊接球、螺栓球精度及外表缺陷；B.网架螺栓紧固。上述工作施工全数检查监理全数目测检查并在上、下午各发展两次测量检查。监理日记由责任监理员按
6、日及时、客观、地填写不得编造必要时由照像或者摄影配合监理日志的记录内容。施工工程负责人(工长或者质检员)签字认可总监审核后存监理。3.旁站监理后的检查工作：钢构造安装工程施工后旁站监理相关情况检查填写邦监(钢)-03表焊缝探伤；高强度螺栓终拧质量；钢构造安装尺寸偏向；座浆垫板允许偏向；(5)柱子垂直度；(6)钢架垂直度、侧向弯曲允许偏向；(7)钢构件顶紧面的安装质量；(8)承受动荷载构件允许偏向；(9)现场焊缝组对间隙；(10)钢构造整体垂直度；(11)钢构造整体平面弯曲；(12)主体构造总高度偏向检查；(13)钢构造的外观质量；(14)网架支座锚拴的紧固；(15)网架构造节点板及杆件的外观质
7、量；(16)焊接球、螺栓球及杆件的外观质量；(17)网架构造拼装允许偏向；(18)网架构造完成后的挠度检查；上述工作完毕后施工按发展质量验收检查。而后监理工程师对分项工程质量发展抽查并评估、签字最后由总监对旁站监理工作签署。(四)旁站监理检查要点：1 .钢构造的安装必须按资质等级承接任务。2 .钢构造检测必须通过计量认证和资质证书。3*焊工必须经考试合格并获得合格证书。持证焊工必须在其考试合格项及其认可范围内施焊。检查数量：全数检查。4 .钢构造工程原材料(1)钢材、钢铸件的品种、规格、性能等应符合现行和设计要求。进口钢材的质量应符合设计和合同规定的要求。检查数量：全数检查。检验：检查质量合格
8、证明、中文标志及检验等。焊接球及创造焊接球所采用的原材料其品种、规格、性能等应符合现行和设计要求。(4)封板、锥头和套筒及创造封板、锥头和套筒所采用的原材料其品种、规格、性能等应符合现行和设计要求。网架杆件可采用普通型钢和薄壁型钢。材可采用高频电焊钢或者无缝钢；当有条件时应采用薄壁形截面。杆件的钢材应按?钢构造设计?GBJl7-88的规定采用。(6)用于承重构造的冷弯薄壁型钢、轻型热轧型钢和钢板应采用现行?碳素构造钢技?GB/T1700规定的Q235和?低合金高强度构造钢?GB/T1591规定的(16Mn)钢材。当有可靠根据时亦可采用其他牌的钢材。5 .钢构造所采用的连接材料：(D*焊接材料的
9、品种、规格、性能等应符合现行和设计要求。检查数量：全数检查。检验：检查焊接材料的质量合格证明、中文标志及检验等。(2)*焊接采用的焊条、焊丝和焊剂,应与主体金属强度相适应。当不同强度的钢材连接时,可采用与低强度钢材相适应的焊接材料。焊条、焊剂和粉芯焊丝在使用前必须按说明书及有关工艺规定的烘干时间和温度发展烘干,低氢型焊条经烘干后必须放入保温筒内，随用随取。(5)*钢构造连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、钾钉、自攻钉、拉加钉、射钉、锚栓(机械型和化学试剂型)、地脚锚栓等紧固件及螺母、垫圈等配件其品种、规格、性能等应符合现行和设计要求。高强度大六
10、角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力预拉力)的检验。检查数量：全数检查。(3)焊条、焊剂和粉芯焊丝在使用前必须按说明书及有关工艺规定的烘干时间和温度发展烘干,低氢型焊条经烘干后必须放入保温筒内，随用随取。(5)*钢构造连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、钾钉、自攻钉、拉钾钉、射钉、锚栓(机械型和化学试剂型)、地脚锚栓等紧固件及螺母、垫圈等配件其品种、规格、性能等应符合现行和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力预拉力)的检验。检查数量：全数检查。对
11、建造构造的安全等级为一级,跨度40m及以上的公共建造网架构造,且设计有要求时应按以下工程发展节点承载力试验其结果应符合以下规定：a焊接球节点应按设计指定规格的球及其匹配的钢焊接成试件发展轴心拉、压承受力试验其试验破坏荷载值大于或者等于1.6倍设计承受力为合格；6 .钢构造焊接应符合以下要求:(5)焊成凹形的角焊缝,焊缝金属与母材间应平缓过渡;加工成凹形的角焊缝,不得在检查数量：全数检查。焊缝质量等级一级二级缺陷超声波探伤评定等级IIIII检验等级B级B级探伤比例10020缺陷射线探伤评定等级IIIII检验等级AB级AB级探伤比例10020注：探伤比例的计算应按以下原那末确定：(1)对工厂制作焊
12、缝应按每条焊缝计算百分比且探伤长度应不小于200mm当焊缝长度缺乏200un时应对整条焊缝发展探伤；(2)对现场安装焊缝应按同一类型、同一施焊条件的焊缝条数计算百分比探伤长度应不小于200mm并应不少于1条焊缝。焊缝观感应到达：外形均匀、成型较好焊道与焊道、焊道与根本金属间过度较平滑焊渣和飞溅物根本去除干净。(8)*冷弯薄壁型钢构造的焊接应符合以下要求：一、焊接前应熟悉冷弯薄壁型钢的特点和焊接工艺所规定的焊接、焊接程序和技术措施,根据试验确定详细焊接参数,保证焊接质量；二、焊接前应将焊接部位的铁锈、污垢、积水等去除干净,焊条应发展烘干处理；三、型钢对接焊接或者沿截面围焊时,不得在同一位置起弧灭
13、弧,而应盖过起弧处一段间隔前方能灭弧，也不得在钢材的非焊接部位和焊缝端部起弧或者灭弧；四、构件所有焊缝的弧坑必须填满,钢材上不得有肉眼可见的咬肉。五、必须去除焊缝外表的熔渣；六、焊接成型的型钢,焊接前应采取反变形措施，以减少焊接变形；七、对接焊缝施焊时,必须根据详细情况采用适宜的焊接措施(如预留空隙、垫衬板单面焊及双面焊等),以保证焊透；八、电阻点焊的各项工艺参数(如通电时间、焊接电流、电极压力等)的选择应保证焊点抗剪强度试验合格,在施焊过程中，各项参数均应保持相对稳定,焊件接触面应严贴合。7 .钢构造高强螺栓连接应符合以下要求：(2)*钢构造制作和安装应按的规定分别发展高强度螺栓连接磨擦面的
14、抗滑移系数试验和复验现场处理的构件磨擦面应单独发展磨擦面抗滑移系数试验其结果应符合设计要求。检查数量：见本附录B08 .钢构造的安装应符合以下规定:项目允许偏向顶面标高0.0-3.0XO心:1/1000位置20.06）钢构造主要构件安装就位后,应即将发展校正、固定。当天安装的钢构件应形成稳定的空项目允许偏向支撑面标高+3.0程度度1/1000地脚螺栓（锚栓）螺栓中心偏移5.0预留孔中心偏移10.0（间体系。工程跨中的垂直度侧向弯曲矢高f允许偏向h/250且不应大于15.0l30m30m60m1/1000,且不应大于10.01/1000,且不应大于30.01/1000,且不应大于50.0(11)
15、*吊车梁和吊车行架不应下挠。检查数量：全数检查。(12)*主体构造的整体垂直度和整体平面弯曲的允许偏向应符合规定。检查数量：对主要立面全部检查。对每一个所检查的立面除两列角柱外尚应至少选取一列中间柱。检验：采用经纬仪、全站仪等测量。工程单层钢构造允许偏向多层及高层钢构造允许偏向主体构造的整体垂直度H/1000且不应大于25.0(H/2500+10.0)且不应大于50.0主体构造的整体平面弯曲H/1500,且不应大于25.0L/1500,且不应大于25.0项次构件类别允许挠度1手动或者电动葫芦的轨道梁L/4002梁有重轨(分量等于或者大于38kgm)轨道的工作平台L/6001./4003楼盖和工作平台梁（第2项除外
