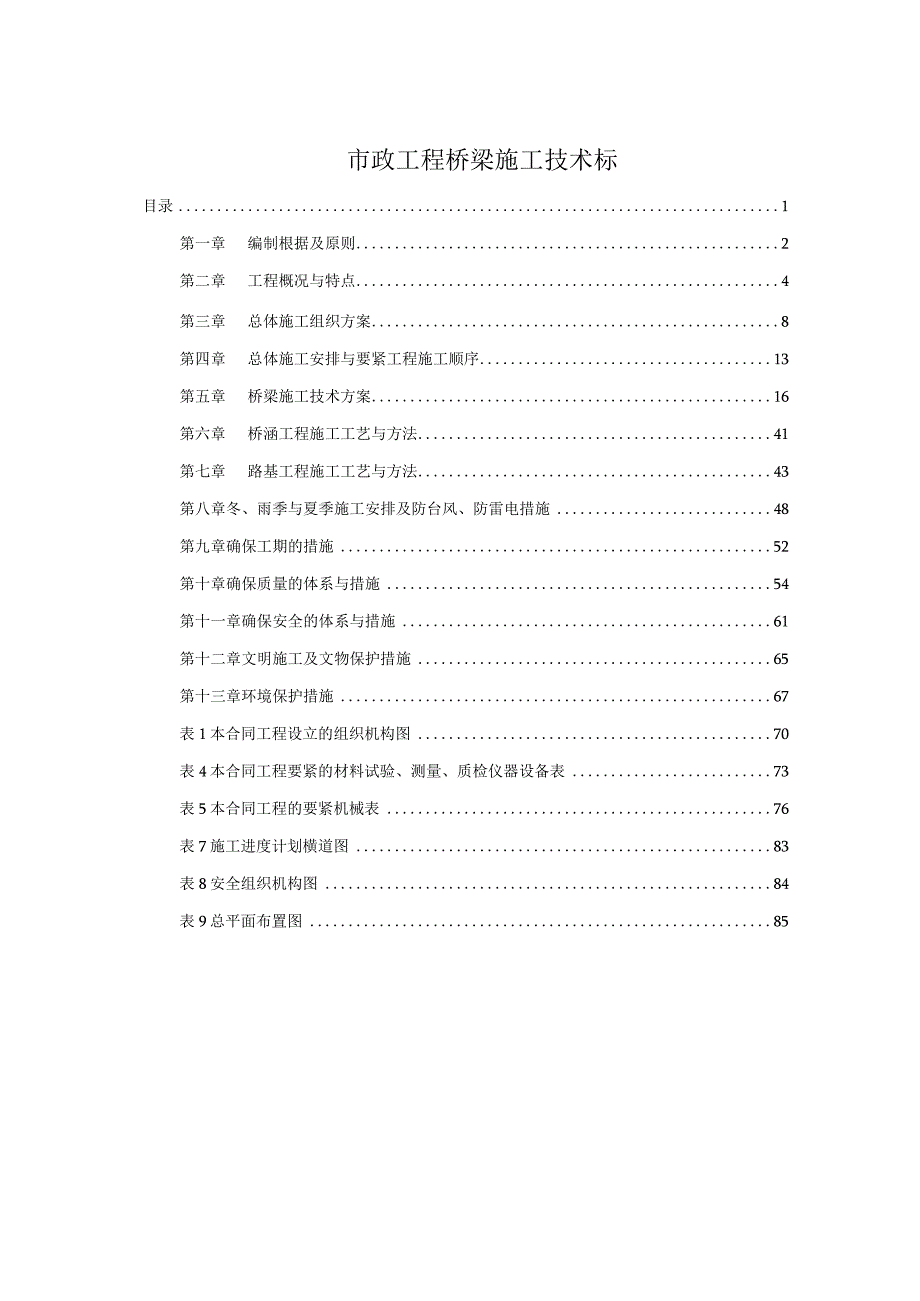

1、市政工程桥梁施工技术标目录1第一章编制根据及原则2第二章工程概况与特点4第三章总体施工组织方案8第四章总体施工安排与要紧工程施工顺序13第五章桥梁施工技术方案16第六章桥涵工程施工工艺与方法41第七章路基工程施工工艺与方法43第八章冬、雨季与夏季施工安排及防台风、防雷电措施48第九章确保工期的措施52第十章确保质量的体系与措施54第十一章确保安全的体系与措施61第十二章文明施工及文物保护措施65第十三章环境保护措施67表1本合同工程设立的组织机构图70表4本合同工程要紧的材料试验、测量、质检仪器设备表73表5本合同工程的要紧机械表76表7施工进度计划横道图83表8安全组织机构图84表9总平面布

2、置图85实施性施工组织设计第一章编制根据及原则1编制根据1.1 雅园新村保障房小区商铺外墙改造工程工程施工图纸。1.2 工地现场考察所获取的资料。1.3交通部“公路桥涵施工技术规范”及与本工程有关的标准、规程。1.4 沥青路面施工及验收规范GB50092-96o1. 5中华人民共与国建设部颁布的市政工程质量检验评定标准。2. 6施工合同文件及其他有关文件。1.7我单位人员、设备等综合实力情况。1.8质量、环境、职业健康安全管理体系文件及程序文件。2编制原则2.1 提高工程技术管理,优化施工方案的原则严格遵守与甲方签订的施工合同要求:总体工程达优良标准,雅园新村保障房小区商铺外墙改造工程工程优良

3、率达90%o积极应用新技术、新工艺,优化施工方案,加强科学管理,提高工程质量努力降低工程成本。2. 2执行监理工作程序,建立质量保证体系的原则建立三级质量管理体系,成立由项目经理,总工程师及各部室负责人构成的全面质量领导小组、设专职质检部与专职质检工程师,执行质量检查程序,内部自检合格,报监理工程师检验合格后,方可进行下一道工序。在施工中,从质量、进度、试验等方面服从监理的管理,严格按照监理程序施工。2. 3确保施工安全,坚持以人为本的原则严格执行公路工程施工安全技术规程,参照制定可行的专项安全技术方案与工艺安全技术措施,定人定岗定职责,确保人身安全与施工安全,加强卫生防治工作。制定安全抢救预

4、案,实行人性化管理。2.4统筹兼顾、均衡施工、合理安排、确保工期的原则结合施工现场的实际,按照合同工期,编制工程施工计划,配备桥梁专业施工队伍,机械设备,人员材料。合理安排施工顺序,确保合同工期目标的实现。3. 5工地施工中保护环境的原则坚持“改造自然、保护自然、建设工程、环保同行”的原则,确保文明施工。施工、环保同考虑、同安排、同落实,两者并举,同期进行,达到修路、环保双成功,双满意。第二章工程概况与特点1、工程概况1. 1本次招标项目的项目名称:雅园新村保障房小区商铺外墙改造工程。1.2 本次招标项目的建设地点:东莞市南城区环城路雅园新村(台心医院对面)。1.3 本次招标项目的规模:本工程

5、为雅园新村保障房小区商铺外墙改造工程;要紧包含对原有外墙面砖及天棚的拆除与重建,总施工面积约4227.3平方米,总投资约137万元。1.4 本次招标项目的投资金额:约137万元。1.5 本次招标项目的招标操纵价1366323.48元(其中包含的定额工日工资总额为人民币534801.42元,含安全防护、文明施工措施等单列费人民币153054.43元)。1.6 本次招标项目的招标操纵价编制单位:东莞市建业工程造价咨询事务所有限公司,招标操纵价审核单位:东莞市财政局。1.7 本次招标项目的监督部门:东莞市住房与城乡建设局。1.8 本次招标项目的施工图设计单位:广东省轻纺建筑设计院,审查单位:东莞市科

6、宏建设工程咨询有限公司,勘察单位:/。1.9本次招标项目的招标范围:雅园新村保障房小区商铺外墙改造工程(按招标图纸及工程量清单所含内容)包含但不仅限于:装饰装修工程:含立面块料拆除、玻璃雨棚拆除、块料墙面、墙面通常抹灰、墙面涂膜防水、玻璃雨棚安装及其龙骨除锈防腐等。以上招标范围未尽事宜,请详见图纸并满足设计文件的要求。1.10本次招标项目的计划工期:计划工期为72日历天,计划开工日期为2016年08月21日,计划竣工日期为2016年10月31日。1. H本次招标项目的质量要求:达到国家或者行业质量检验评定的合格标准。2、水文、气象、地质、地形情况1.1 气候与水文条件左皿为暖温带季风区半湿润大

7、陆性气候,四季分明,光照充足,雨量充沛。全年平均气温13.2,历史极端最高气温40.5,最低气温-25.6。全市多年平均降水量813.7毫米,年平均最大降水量1167.5毫米,年平均最小降水量497.9毫米;暴雨通常发生在69月,降水量占年降水量的70%以上。年平均日照数为24002600小时,无霜期189230天。平均年水面蒸发量在IoOO1100毫米之间,平均年陆地蒸发量在500-600毫米之间。该场地地下水类型要紧为松散岩类孔隙水,要紧分布于第四系松散堆积层中,钻探揭露场地要紧含水层、透水层为河流冲洪积中粗砂、砾砂,勘察期间地下水位埋深4.44.9m,相应水位标高为64.8965.12m

8、。1.2 地震烈度场地的抗震设防烈度为7度,设计基本地震加速度0.15g,设计地震分组为第一组,建筑设计特征周期O.40s,场地土根据其工程特征判定属中硬场地士,建筑场地类别属11类。为对建筑抗震不利的地段。3、要紧工程特点、重点与难点雅园新村保障房小区商铺外墙改造工程,为拆除老桥新建桥梁,桥梁与河道夹角为8oo主桥外观为欧式装饰风格,在两个桥墩处按景观要求对称设置四个矩形观光平台。桥梁宽度为36.0m,标准横断面布置为:3m(人行道及栏杆)+30.Om(机动车道)+3.Om(人行道及栏杆)。桥梁中心桩号为MKO+564,主桥长为96米,使用跨径组合为28m+40+28的三跨预应力混凝土连续箱

9、梁,边跨与中跨之比为0.7,中墩处箱梁中心线梁高3.0m,梁高与主跨之比1/13.3;边跨段与主跨跨中箱梁中心线梁高为1.3m,梁高与跨径之比1/30.8,立面梁底呈抛物线变化。全桥设置4道横梁,主墩处中横梁宽度为1.6m,边墩处端横梁宽1.Om。纵向预应力设置了顶板束、底板束、腹板束三种,均使用”5.20钢绞线、群锚锚体系。每个中墩两侧均设置一个矩形观光平台,顺桥向与横桥向尺寸分别为5.Om与2.5m,平台通过底部挑肩支撑于箱梁上。主桥箱梁使用C50混凝土。下部结构:主墩使用欧式风格装饰的墙式墩,墩身上做浮雕饰面。主墩使用圆端外形,顺桥向厚度由1.5m变化至2.46m,横桥向宽度由14m变化

10、至14.97m,同时主墩上缘增加20CnI厚的突出外檐对桥墩轮廓修饰,并将下缘设计为台阶形,使其呈现欧式风格,桥墩造型生动。单个承台厚2.0m,顺桥向与横桥向尺寸分别为5.6m与17.2m,为圆端形承台,混凝土使用C30混凝土.桥台使用肋板式桥台。桩基:桥墩与桥台均使用直径1.2m的钻孔灌注桩,其中单幅桥桥墩承台下设置8根桩,单幅桥桥台下设置5根桩。本项目工程范围为MKo+220MK0+940o引道工程全长591米,其余为桥梁结构。道路基础使用水泥稳固碎石基层,面层使用沥青混凝土结构。4交通、通讯、电力、材料等工程技术条件4.1交通本工程所处位置交通发达,施工中可利用沂蒙路作为进场运输的要紧道

11、路,现场修临时施工便道。4.2通讯本工程地处城区,通讯发达,可与当地电信部门联系,项目部、施工队均安装程控电话,要紧管理及技术人员配备手机,以保证与甲方、监理、设计单位联系。另外,配备微机、联接互联网,保证有关信息的及时传递。4.3施工电力沿线有条高压线、低压线通过,可就近接入,桥北头有路灯所的一座250KVA变压器,北侧施工用电可接入使用,在桥南侧安一个200KVA变压器供施工、加工、生活用电。在现场配备2台发电机,以备停电之需。4.4材料钢材可在本地的建材市场采购,混凝土用商品混凝土;工程用水使用河水或者地下水,生活用水接入自来水。第三章总体施工组织方案与安排1建立施工组织机构我单位在接到

12、中标通知书后,根据该项目的工程特点及招标文件的具体要求,迅速在全单位范围内选调富有桥梁施工经验的管理人员、业务骨干、技术人员构成“锂市路桥跨沫河工程项目经理部”,作为我单位驻现场指挥机构,全权负责组织、指挥、协调现场施工,并与甲方、监理工程师及设计单位密切配合,搞好施工组织、对外协调与各类保障工作。项目部设项目经理1人,总工程师1人,项目副经理1人,安全长1人。下设:施工技术科、质量检查科、安全科、计划统计科、物资设备科、试验室、综合办公室。项目部下辖两个桩基施工队、一个桥梁施工队。2施工任务分解与劳动部署根据本工程的总工程量、工程特点与重点难点、工程分布与当地气候特点、工期要求,按照突出重点

13、、兼顾通常、点线结合、均衡生产、确保工期的原则,以主桥为重点,路桥兼顾、平行作业,并按此一次性投入所需的人员与设备。桥梁桩基础由两个桩基施工队分段进行;桥梁工程安排一个施工队,负责主桥的承台、墩柱、箱梁等的施工。具体任务分解情况、劳动力动态布置见下图:任务分解及劳动力布置表:队伍名称承担任务区段所承担工程内容人数桩基一队主桥0#台、1#墩桩基施工65桩基二队主桥2#墩、3#台桩基施工65桥梁队主桥垫层、承台及系梁、下部结构、上部结构、桥面系等3003要紧机械(具)设备配备在设备配备上遵循“先进、适用、配套、满足要求”的原则,并通过合理的配备组合,力争最大限度地提高工效,加快进度,确保质量与安全

14、。桥梁施工则根据不一致情况分别重点保证,主桥结构较复杂,混凝土与工量大,使用商品混凝土,商品混凝土拌与厂家配备足够的混凝土拌与、运输等设备,以保证混凝土施工过程中的连续性。同时项目部配足基础、墩台身、梁部施工相应的设备与大量的支架与模板;与满足桥梁施工所需设备等。同时还配备了相应充足的工程测量、材料试验及质量检测仪器,充分表达“以设备保工艺、以工艺保质量”的施工指导思想,确保工程质量达到投标时承诺的创优目标。4材料供应保证计划根据总工期的计划安排,提早做出材料供应计划,做好周密的进场计划与周期性储备计划与落实。结合工程计划、市场价格与市场供需关系并认真把握季节性、市场灵活性的特点,提高与加大储

15、存能力,认真做好本工程的物资供应与保障工作,确保工程施工不受影响与按序进行。通过调查,及时确定工程所需材料的供货地点、数量与运输方式,保证工程按期开工。供料过程中及时向供料厂家索取产品质量合格证并做好进货检验工作。工程所用混凝土使用商品混凝土,我项目部对商品混凝土厂家用于本工程的材料进行了严格检验与操纵。5施工准备与临时工程5.1 施工准备5.1.1 技术准备工作1 .1.1.1在全面熟悉设计文件、设计交底与技术规范的基础上,进行现场踏勘与施工调查,对各类料场及交通情况进行调查,以便更好为施工生产服务,发现问题根据程序提出变更意见申报有关部门申请变更。5 .1.1.2由项目部总工程师组织技术人员进行图纸会审,确保施工图纸无错误;按公司的IS09000标准要求,编制质量计划,经审批后实施。5.1.1.3根据现场收集到的情况、核实的工程数量,按工期要求、施工难易程度与人员、设备、材料做好施工准备。5.1.1.4在监理工程师的监督下及时完成各类原材料试验及砂浆、混凝土配合比设计及取土场的土质试验工作,建立施工技术档案,由专人负责。51.1.5接桩后做好复测工作,在测量成果上报监理工程师审批后,根据设计文件及
