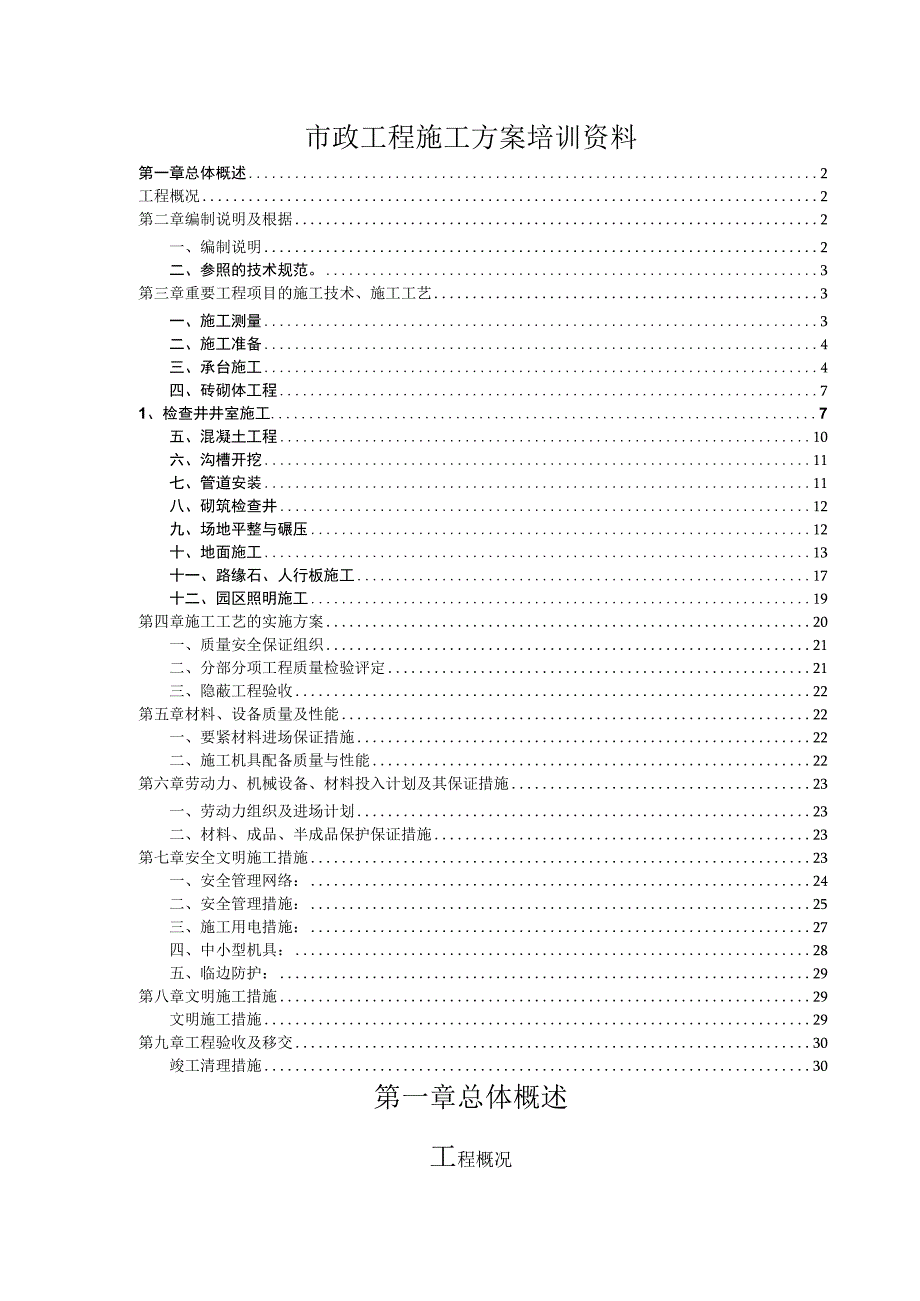

1、市政工程施工方案培训资料第一章总体概述2工程概况2第二章编制说明及根据2一、编制说明2二、参照的技术规范。3第三章重要工程项目的施工技术、施工工艺3一、施工测量3二、施工准备4三、承台施工4四、砖砌体工程71、检查井井室施工7五、混凝土工程10六、沟槽开挖11七、管道安装11八、砌筑检查井12九、场地平整与碾压12十、地面施工13十一、路缘石、人行板施工17十二、园区照明施工19第四章施工工艺的实施方案20一、质量安全保证组织21二、分部分项工程质量检验评定21三、隐蔽工程验收22第五章材料、设备质量及性能22一、要紧材料进场保证措施22二、施工机具配备质量与性能22第六章劳动力、机械设备、材

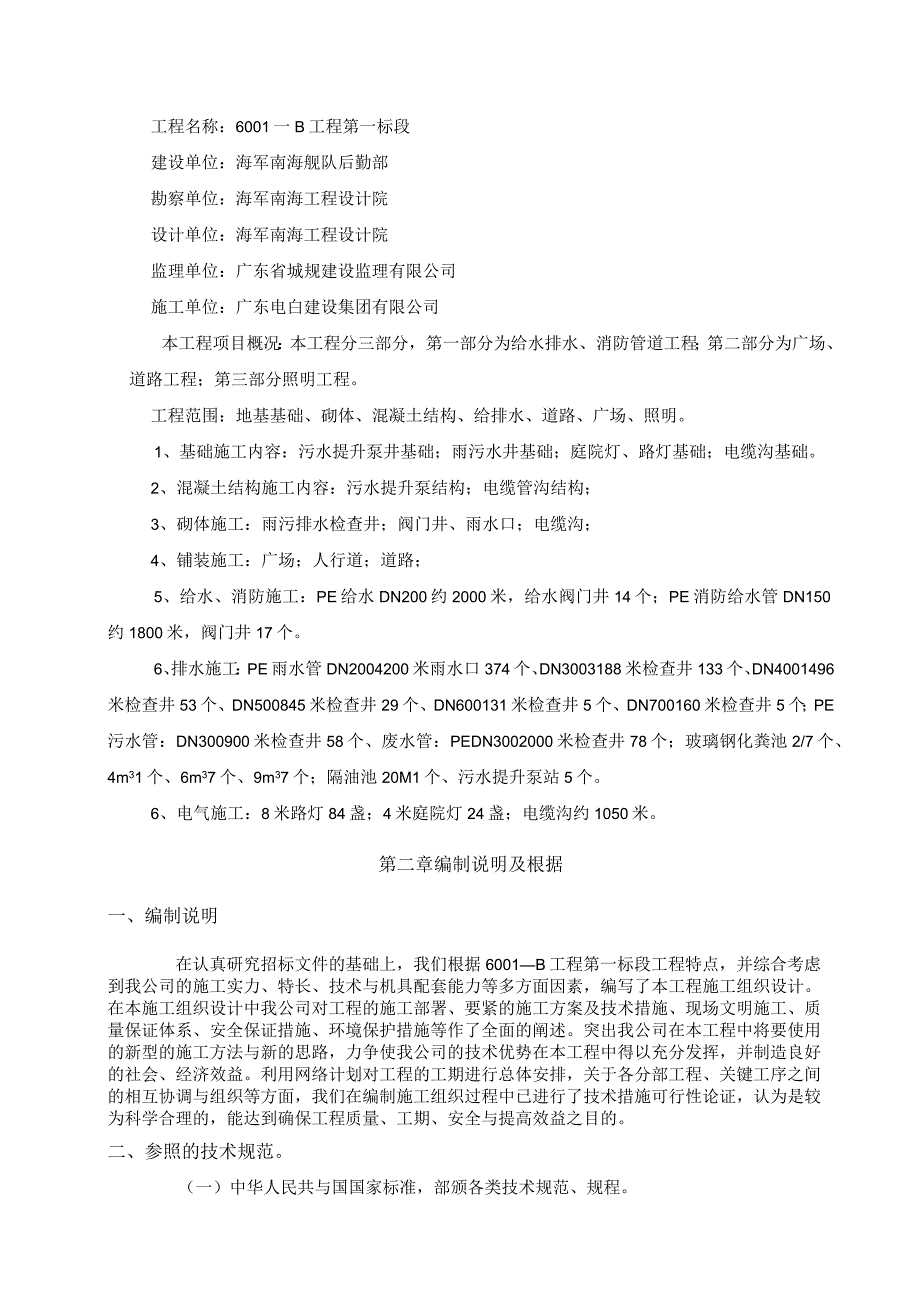

2、料投入计划及其保证措施23一、劳动力组织及进场计划23二、材料、成品、半成品保护保证措施23第七章安全文明施工措施23一、安全管理网络：24二、安全管理措施：25三、施工用电措施：27四、中小型机具：28五、临边防护：29第八章文明施工措施29文明施工措施29第九章工程验收及移交30竣工清理措施30第一章总体概述工程概况工程名称：6001一B工程第一标段建设单位：海军南海舰队后勤部勘察单位：海军南海工程设计院设计单位：海军南海工程设计院监理单位：广东省城规建设监理有限公司施工单位：广东电白建设集团有限公司本工程项目概况：本工程分三部分，第一部分为给水排水、消防管道工程；第二部分为广场、道路工程
3、；第三部分照明工程。工程范围：地基基础、砌体、混凝土结构、给排水、道路、广场、照明。1、基础施工内容：污水提升泵井基础；雨污水井基础；庭院灯、路灯基础；电缆沟基础。2、混凝土结构施工内容：污水提升泵结构；电缆管沟结构；3、砌体施工：雨污排水检查井；阀门井、雨水口；电缆沟；4、铺装施工：广场；人行道；道路；5、给水、消防施工：PE给水DN200约2000米，给水阀门井14个；PE消防给水管DN150约1800米，阀门井17个。6、排水施工：PE雨水管DN2004200米雨水口374个、DN3003188米检查井133个、DN4001496米检查井53个、DN500845米检查井29个、DN600
4、131米检查井5个、DN700160米检查井5个；PE污水管：DN300900米检查井58个、废水管：PEDN3002000米检查井78个；玻璃钢化粪池2/7个、4m31个、6m37个、9m37个；隔油池20M1个、污水提升泵站5个。6、电气施工：8米路灯84盏；4米庭院灯24盏；电缆沟约1050米。第二章编制说明及根据一、编制说明在认真研究招标文件的基础上，我们根据6001B工程第一标段工程特点，并综合考虑到我公司的施工实力、特长、技术与机具配套能力等多方面因素，编写了本工程施工组织设计。在本施工组织设计中我公司对工程的施工部署、要紧的施工方案及技术措施、现场文明施工、质量保证体系、安全保证

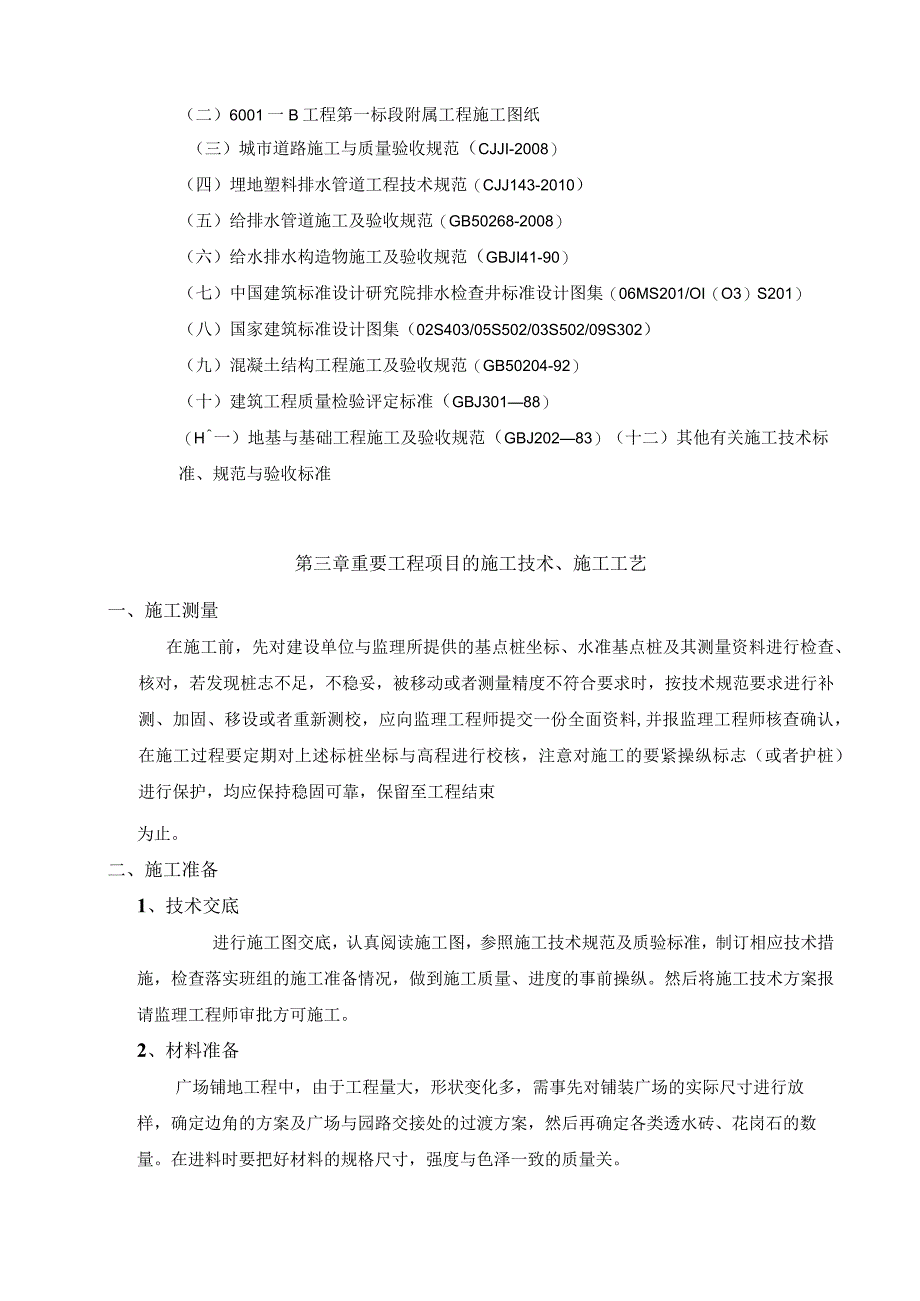

5、措施、环境保护措施等作了全面的阐述。突出我公司在本工程中将要使用的新型的施工方法与新的思路，力争使我公司的技术优势在本工程中得以充分发挥，并制造良好的社会、经济效益。利用网络计划对工程的工期进行总体安排，关于各分部工程、关键工序之间的相互协调与组织等方面，我们在编制施工组织过程中已进行了技术措施可行性论证，认为是较为科学合理的，能达到确保工程质量、工期、安全与提高效益之目的。二、参照的技术规范。（一）中华人民共与国国家标准，部颁各类技术规范、规程。（二）6001一B工程第一标段附属工程施工图纸（三）城市道路施工与质量验收规范（CJJI-2008）（四）埋地塑料排水管道工程技术规范（CJJ143
6、-2010）（五）给排水管道施工及验收规范（GB50268-2008）（六）给水排水构造物施工及验收规范（GBJI41-90）（七）中国建筑标准设计研究院排水检查井标准设计图集（06MS201/OI（O3）S201）（八）国家建筑标准设计图集（02S403/05S502/03S502/09S302）（九）混凝土结构工程施工及验收规范（GB50204-92）（十）建筑工程质量检验评定标准（GBJ30188）（H一）地基与基础工程施工及验收规范（GBJ20283）（十二）其他有关施工技术标准、规范与验收标准第三章重要工程项目的施工技术、施工工艺一、施工测量在施工前，先对建设单位与监理所提供的基点桩
7、坐标、水准基点桩及其测量资料进行检查、核对，若发现桩志不足，不稳妥，被移动或者测量精度不符合要求时，按技术规范要求进行补测、加固、移设或者重新测校，应向监理工程师提交一份全面资料,并报监理工程师核查确认，在施工过程要定期对上述标桩坐标与高程进行校核，注意对施工的要紧操纵标志（或者护桩）进行保护，均应保持稳固可靠，保留至工程结束为止。二、施工准备1、技术交底进行施工图交底，认真阅读施工图，参照施工技术规范及质验标准，制订相应技术措施，检查落实班组的施工准备情况，做到施工质量、进度的事前操纵。然后将施工技术方案报请监理工程师审批方可施工。2、材料准备广场铺地工程中，由于工程量大，形状变化多，需事先
8、对铺装广场的实际尺寸进行放样，确定边角的方案及广场与园路交接处的过渡方案，然后再确定各类透水砖、花岗石的数量。在进料时要把好材料的规格尺寸，强度与色泽一致的质量关。3、场地放样、定标高按照设计图所绘的施工坐标方格网，将所有坐标点测设到场地上并打桩定点。然后以坐标桩点为准，根据设计图，在场地地面上放出场地的边线，要紧地面设施的范围线与挖方区、填方区之间的零点线。然后定出坐标桩点标高，注意尽量使用共同基准点。4、地形复核参照区域竖向设计图，复核场地地形。各坐标点、操纵点的自然地坪标高数据，有缺漏的要在现场测量补上。三、基础施工（污水提升泵井基础；雨污水井基础；庭院灯、路灯基础；电缆沟基础）1、污水
9、提升泵井基础（I）土方开挖使用12米钢板桩支护，污水提升泵井底打6米长100木松桩。（2）垫层结构使用50cm厚C25混凝土垫层。（3）垫层碎尺寸每边比承台尺寸加宽IOcmo2、雨污水井基础（1）井的碎基础之强度与厚度的规定：1）井基础的碎强度与厚度等尺寸，务必符合设计要求。2）碎强度等级为C20,素碎井基础的最小厚度不得小于30cm。（2）检查井基础施工:1）不落底的检查井：井基础应与管道基础同时浇筑。2）有落底的检查井：应先施工井基础，然后砌井壁达管道基础底标高，再浇筑管道基础。3）管道基础按施工规范进行碎浇筑。浇筑完后，要给碎一定时间的养护期，方能进行下道工序（安装管道或者砌井壁的施工）
10、。4）严禁留出井位、先施工管道，再施工检查井或者先砌井壁后浇筑碎底板的错误作业法。3、庭院灯、路灯基础（1）、根据施工总体部署要求，现场设一总项目经理部，下设三个项目组，分别组织施工该工程。整个工程以木工、钢筋工、砂工为主，其它工种密切配合，必要时进行劳动力统一调动。在施工过程中须密切配合其它工种，做到施工有准备有计划有目的，确保总计划要求。（2）、设备基础工程施工中密切配合预埋安装，安装分项服从总施工进度计划安（二）施工进度计划碎设备基础的工艺特点是成形不能间断，每天24小时连续施工。根据本工程的地层特性，场地情况，施工工效及进度计划。拟定施工效率及工作时间表。（三）施工进度保证措施除了务必
11、完成安全质量指标外，应服从工期指标，现制订如下施工进度保证措施：1、每天及时检查计划完成情况，如执行计划欠佳，及时分析，找出原因，提出切实可行补救措施，补回未完成工作量。2、项目经理作为生产计划第一执行人，统筹全局，合理布置人力机械设备，抓住关键节点，协调各工序的相互配合，确保施工与谐连续性。3、动力维修保养部门要加强对设备监护，备有足够备件，桩机处于良好的运行状态。4、做好材料供应工作，根据工作量计算出各类规格日需钢材量，提早组织进料。八、施工技术（一）施工方法根据设计的技术参数，场地的工程地质条件，结合以往我公司施工的类似工程经验，本工程的工程施工拟使用的适合该工程特点的施工工艺方法。（二
12、）具体施工参见图纸。土石方工程基础坑开挖之前应按设计的路径，基位明细表的档距、角度数进行复测，相符时按设计要求的位置与深度进行分坑及开挖，深度误差+100.00mm；-50.OOmm,坑底应平整。当坑深误差超过+100.0Omm时，超深部份一律按铺石灌浆处理，应用ClO级细石碎做垫层找平至设计标高。当发现地质条件与地质报告不符时，如无水坑变为有水时应及时通知设计单位进行处理。当基础有地下水时，应先排除坑内积水，在基础底板下铺底面积比底板宽度每边宽出200mm,厚度200mm的铺石ClO灌浆垫层，然后再施工基础。基坑回填要求：通常土回填时，每填入30Ofnm左右就夯实一次，夯至20Omnl左右，
13、并不得掺入杂草、树根等有机物，严禁机械回填。回填水坑时，应排除坑内积水再回填。回填土应留有自然坡度的防沉层，防沉层上部面积不小于与坑口面积；当回填通常土壤时，应高出地面200mm。基础工程钢筋加工：钢筋的街头用焊接连接。钢筋焊接接头型式可使用四条焊缝的帮条电弧焊，帮条使用与被焊接的钢筋相同的钢种与直径制成，焊接应保证两被接的钢筋在同一轴线上。钢筋骨架的制作，应按设计施工图尺寸进行，严格防止擅自增大保护层厚度，减小骨架外形尺寸的做法。为保证保护层厚度，且不露钢筋，钢筋骨架的下部或者侧面设置水泥砂浆垫块或者混凝土垫块。钢筋表面的油漆污与用锤击能剥落的浮皮铁锈应清除干净。浇制基础的地脚螺栓相对位置、
14、尺寸、标高应保证准确，浇制混凝土时应防止碰撞，并采取固定措施。现浇基础的模板内表面应平整，接缝严密并保证基础的尺寸与浇制质量，严禁以土代模。为保证混凝土的整体强度，施工中每个基础一次连续浇制完成，分层振捣密实，分层高度通常不得大于25m,不得留施工缝。混凝土的抗压极限强度，应取28天的试块作抗压试验的结果。试块的制作按下列要求：试块应在基础浇注地点制作，与所浇制基础的养护条件相同，并应作好记录，作为基础混凝土的评定根据。4、电缆沟基础承台碎为使用C30混凝土。施工时确保严格操纵温度及水灰比，振捣密实，养护及时，以保证混凝土质量。(1)严格操纵原材料质量，要紧是砂石料的级配，含泥量及水泥质量。(
