1、钢结构及围护施工方案本工程钢结构部分在工厂制作，安装、围护在现场施工。1主构件制作应用于本工程的钢立柱、吊车梁、牛腿的截面均为型截面。焊接“H”型钢尺寸及焊接变形控制是技术关键，主构件制作工艺流程框图见附图：（1）原材料检验该工程钢柱、吊车梁材质为16Mn钢，其它构件材质为Q235-AF钢，均为甲供材料。材料进厂时，必须附有材料质检证明书、合格证（原件）。并按国家现行有关标准的规定进行抽样检验，保证项目为材料屈服点和五大元素含量，检验结果与竣工资料一起存档待查。表面检验：钢材表面有锈蚀、麻点和划痕等缺陷时，其深度不得大于该钢材厚度负偏差的1/2,钢材表面锈蚀等级应符合现行国家标准涂装前钢材表面
2、锈蚀等级和除锈等级的规定。（2）下料构件下料按放样尺寸号料。放样和号料应根据工艺要求预留制作时焊接收缩余量及切割边缘加工等加工余量。气割前将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。不应有明显的损伤划痕，钢板不平时应预先校平后再进行切割。翼缘板、腹板需拼接时，应按长度方向进行拼接，然后下料。构件上、下翼板，等截面的腹板采用自动直条火焰切割机进行下料,变截面腹板采用半自动火焰切割机下料。下料过程严格执行工艺卡，减少切割变形，确保质量。标识清楚，割渣必须清理干净。下料后，由专职质检员对构件进行检测。检测工具：卷尺、平台、塞规。允许偏差：项目允许偏差(mm)构件宽度、长度3.
3、0切割面平面度0.05t(t为切割面厚度)且不大于2.0割纹深度0.2局部缺口深度1.0依据工艺要求，进行焊缝坡口处理，坡口表面须清理干净，下料后各构件须堆放平整。组立构件组立在全自动组立机上进行。组立前须核实待组立件与设计图纸是否相同，并检验C02气体的纯度,焊丝的规格、材质。先将腹板与翼板组立、点焊成型，再点焊成型，点焊采用CO2气体保护焊。腹板采用二次定位，先由机械系统粗定位，再由液压系统精确定位,保证腹板对中性。组立后由专职质检员对构件进行检测，检测工具：卷尺、角度尺、塞尺。允许偏差:项目允许偏差（mm）翼板与腹板缝隙1.5对接间隙+1.0腹板偏移翼板中心3.0对接错位t/10且不大于

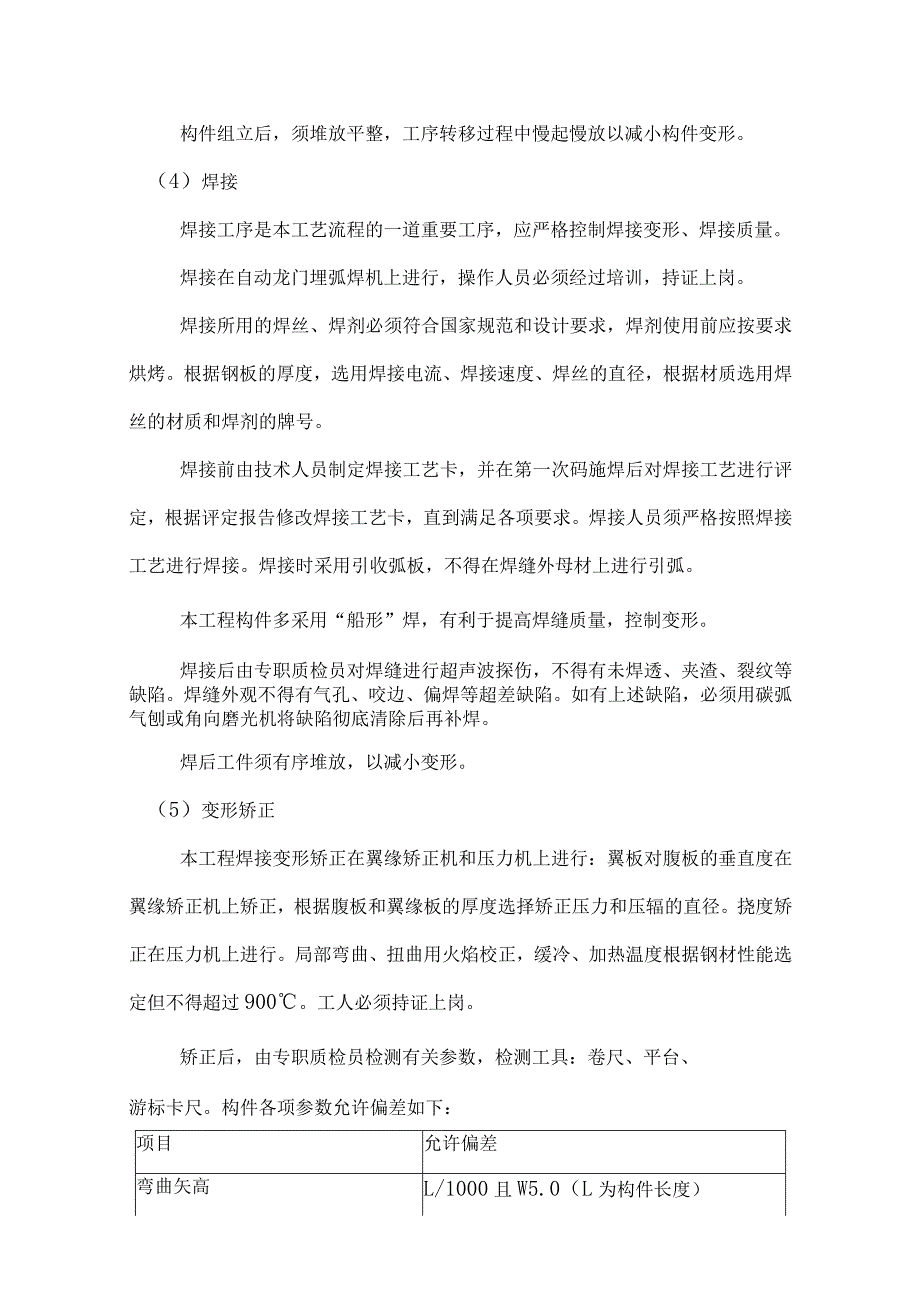

4、3.0翼缘板垂直度b100（且W3.0）（b为翼板宽度）构件组立后，须堆放平整，工序转移过程中慢起慢放以减小构件变形。（4）焊接焊接工序是本工艺流程的一道重要工序，应严格控制焊接变形、焊接质量。焊接在自动龙门埋弧焊机上进行，操作人员必须经过培训，持证上岗。焊接所用的焊丝、焊剂必须符合国家规范和设计要求，焊剂使用前应按要求烘烤。根据钢板的厚度，选用焊接电流、焊接速度、焊丝的直径，根据材质选用焊丝的材质和焊剂的牌号。焊接前由技术人员制定焊接工艺卡，并在第一次码施焊后对焊接工艺进行评定，根据评定报告修改焊接工艺卡，直到满足各项要求。焊接人员须严格按照焊接工艺进行焊接。焊接时采用引收弧板，不得在焊缝外
5、母材上进行引弧。本工程构件多采用“船形”焊，有利于提高焊缝质量，控制变形。焊接后由专职质检员对焊缝进行超声波探伤，不得有未焊透、夹渣、裂纹等缺陷。焊缝外观不得有气孔、咬边、偏焊等超差缺陷。如有上述缺陷，必须用碳弧气刨或角向磨光机将缺陷彻底清除后再补焊。焊后工件须有序堆放，以减小变形。（5）变形矫正本工程焊接变形矫正在翼缘矫正机和压力机上进行：翼板对腹板的垂直度在翼缘矫正机上矫正，根据腹板和翼缘板的厚度选择矫正压力和压辐的直径。挠度矫正在压力机上进行。局部弯曲、扭曲用火焰校正，缓冷、加热温度根据钢材性能选定但不得超过900。工人必须持证上岗。矫正后，由专职质检员检测有关参数，检测工具：卷尺、平台
6、、游标卡尺。构件各项参数允许偏差如下：项目允许偏差弯曲矢高L/1000且W5.0（L为构件长度）翼板对腹板的垂直度b1003.0（b为翼板宽度）扭曲h/250且W5.0（h为腹板高度）若遇构件变形较大难以矫正的构件，及时反馈给技术人员，由技术人员对焊接工艺卡进行评定，重新编制工艺卡，以减少焊接变形。（6）端头板、肋板、墙托、楝托制作端头板厚度一般在12.0Onm）以上，又因数量较大，选择使用仿形火焰切割机进行下料。墙托板、楝托板用剪板机下料。切割前将钢材切割区域表面的铁锈、污物等清除干净，气割后清除熔渣和飞溅物。切割后,端头板长度、宽度误差必须在规范允许偏差内。端头板磨擦面采用砂轮打磨，磨擦面
7、打磨范围不小于螺栓孔直径的4倍，打磨方向宜与构件受力方向垂直。处理后的摩擦面按批做抗滑移系数实验，摩擦系数不小于0.35。端头板连接螺栓孔和墙托、楝托板孔用在数控钻床上加工，以确保端头板的互换性以便于安装。钢架所有联接副的端头板应进行配钻,并打钢印标记。肋板采用剪板机下料（厚度大于12mm采用火焰下料），并切角2525mm,以便于肋板焊接。本工序由专职质检员对构件进行检验，检测工具：卷尺、游标卡尺、角度尺。允许偏差如下：项目允许偏差（mm）零件长度、宽度3.0螺栓孔直径+1.0螺栓孔园度2.0垂直度0.03t且W2.0（t为板厚）同一组内任意两孔间距1.0相邻两组端孔间距离1.5（7）钢柱、屋
8、架梁和吊车梁制作将矫正好的H型钢在放好线的平台大样上进行端头板切割、修整，并将腹板、翼缘板按规范要求开坡口。采用端头切割机进行切割，切割尺寸依据设计文件和施工工艺卡进行控制，切割端面与H型钢中心线角度要严格控制，检测后如超出规范允许偏差范围，必须修整。端头板、牛腿、墙托、楝托、肋板点焊时，确保端头板与H型钢中心线吻合,位置尺寸准确，严格控制偏差。点焊工作在专用胎具上进行，以便进一步控制端头板、牛腿、墙托、楝托板与“H”型钢的角度。焊接前，在烘烤箱内将焊条按规定的温度和时间烘烤，随取随用。在工位上焊接时应将烘烤好的焊条放在手提式保温桶内100150。C保温。焊接采用手工对称施焊，严格按施工工艺卡
9、进行焊接，焊后将焊渣清理干净，并打上焊工编号待查。焊接成形后的构件，用摇臂钻或磁力钻制孔，由专职检测员对端头板焊缝做无损检测，超出规范要求，须进行修整，并将检验报告归档。立柱制作的允许偏差如下：项目允许偏差柱底面到柱端与屋面梁连接最上一个安装孔距离(L)L1500015.0柱底面到牛腿支承面距离(Ll)Ll/20008.0牛腿面的翅曲2.0柱脚底平面度5.0墙托的直线度与型钢中心偏差小于2.0mm吊车梁、屋面梁的允许偏差如下:项目允许偏差梁长度(L)端部有凸缘支座板0-0.5其它形式L250010.0端部高度(h)2.0两端最外侧安装孔距离(Ll)3.0拱度10.0-5.0吊车梁上,翼缘板与轨
10、道接角面平面度1.0(8)试拼装所有钢立柱、屋面梁、吊车梁在出厂前必须在自由状态经过试拼装。测量试拼装后的主要尺寸，消除误差。预拼装检查合格后，标注中心线，控制基准线等标记，必要时设置定位器。吊车梁上的制动桁架安装孔用磁力钻进行钻孔。构件试拼装的允许偏差:项目允许偏差mm跨度最外端两安装孔与两端支承面最外侧距离+5.0-10.0接口截面错位2.0拱度L2000(L为构件长度)预拼装单元总长5.0节点处杆件轴线错位3.0预拼装记录须整理成资料，已备安装用。(9)抛丸除锈本工程防腐要求较高，所有钢构件均采用全自动抛丸机进行喷丸除锈，表面应达到Sa2.5级。抛丸除锈后，构件应在4小时之内进行喷漆保护
11、，喷漆为氯磺化聚乙烯防腐涂料，二道底漆。上一道油漆完全干后，方可喷下道漆,最扣喷防火漆。油漆厚度必须达到设计要求。所有端头板，底板均不能喷漆，并加以保护。涂料必须有质量证明书或试验报告。(10)复检、编号、包装、发运各工序完工后，对构件进行全面检测，测量数据整理成资料存档,合格品发放合格证并编号。构件包装时，采用木块等柔性材料作垫层，以保护涂层不受损伤,确保构件不变形，不损坏、不散失。螺纹部分加防锈剂并包裹。以下资料随构件一起发运。产品合格证施工图和设计变更文件，设计变更的内容在施工图中相应部位说明。制作中技术问题处理协议文件。钢材、高强度螺栓、涂料、焊剂、焊丝等质量证明书或试验报告。焊接工艺
12、评定报告。高强度螺栓磨擦面抗滑移试验报告，焊缝无损检验报告，涂层检测资料。构件验收记录预拼装记录构件发运、包装清单2屋面糠条、墙面橡条制作制作工艺：原材料检验一A卜料-轧制成形-除锈喷涂-检验、编号、包装(1)原材料检验原材料必须附有质检证明书、合格证(原件)，并按国家现行有关标准进行理化试验，检验资料存档待查。下料依据设计尺寸用开卷机下料，剪切面应平整。下料后，由专职质检员进行检验，采用卷尺和游标卡尺检测，并整理检验记录。允许偏差如下:项目允许偏差(mm)零件长度、宽度3.0边缘缺棱角1.0(3)轧制成形构件在楝条成形机上轧制成形，在冲床上冲孔。成形楝条进行严格检测，各项参数整理成资料，当误
13、差超出允许范围时，须立即对机器进行调整。各项参数合格后进行批量生产。(4)表面除锈、喷漆楝条均采用抛丸机进行喷砂除锈，表面达到Sa25级，抛丸除锈4小时内进行喷漆保护，采用氯磺化聚乙烯防腐涂料。二道底漆，构件油漆完全干后方可喷下道漆，最后喷防火漆。油漆厚度必须达到设计要求。防腐涂料必须有质量证明书及试验报告。（5）编号、包装本构件按规格包装采用铁皮包扎，构件与构件之间用软木将其隔开，以防止包扎后的构件之间相互碰损。3其它附件制作其它附件主要有：制动桁架、水平支撑、柱间支撑、拉条、走道板、隅撑、钢梯平台、钢爬梯、雨蓬支架等，制作工艺流程如下：原材料检验一下料钻孔一组装、焊接一表面除锈喷漆一包装（
14、1）原材料检验附件材质以Q235-AF为主，甲供材料进厂时，必须附有材料质检证明书、合格证（原件）。并按国家现行有关标准规定进行理化试验，检验结果存档待查。（2）下料对较大构件，下料前必须进行放样，并根据工艺要求预留制作安装时焊接收缩余量及切割加工余量。放样偏差必须符合国家规范，下料采用火焰切割，切割后表面熔渣必须清理干净。设计有螺栓孔的构件在下料后钻孔，钻孔尺寸须符合国家有关标准。（3）组装、焊接下料后，依据设计文件，将构件组装、焊接。所使用的焊条必须有质量检验证书或合格证。焊工须持证上岗。对于长焊缝采用分段焊,以减小变形。（4）表面除锈、喷漆所有构件均采用全自动抛丸机进行抛丸除锈，表面达到
15、Sa2.5级,抛丸除锈4小时内进行喷漆保护，采用氯磺化聚乙烯防腐涂料。二道底漆，构件一道油漆完全干后方可喷二道漆，最后喷防火漆。防腐涂料必须有质量证明书及试验报告。（5）构件复检、编号、包装、发运各工序完工之后，须对构件全面检测，符合国家规范及设计要求，发放合格证书。并将构件编号，归类包装后运送工地。4彩板的选型、加工根据设计要求，本工程屋面，墙面均采用彩色复合夹芯板，屋面板宽840mm,墙面板宽1150mm,外板、内板用BHP彩板。彩钢板采购严格按规格采购，要有材料质检证明，合格证原料。在彩板压型机上，把彩钢板和EPS泡沫板复合而成，根据需要的长度切断。复合金属板的尺寸偏差符合规范要求。彩板檐沟、包边板、泛水板根据其展开面尺寸，将彩卷板按尺寸在开卷机上开卷，在包边机上轧制，性能符合设计要求。
