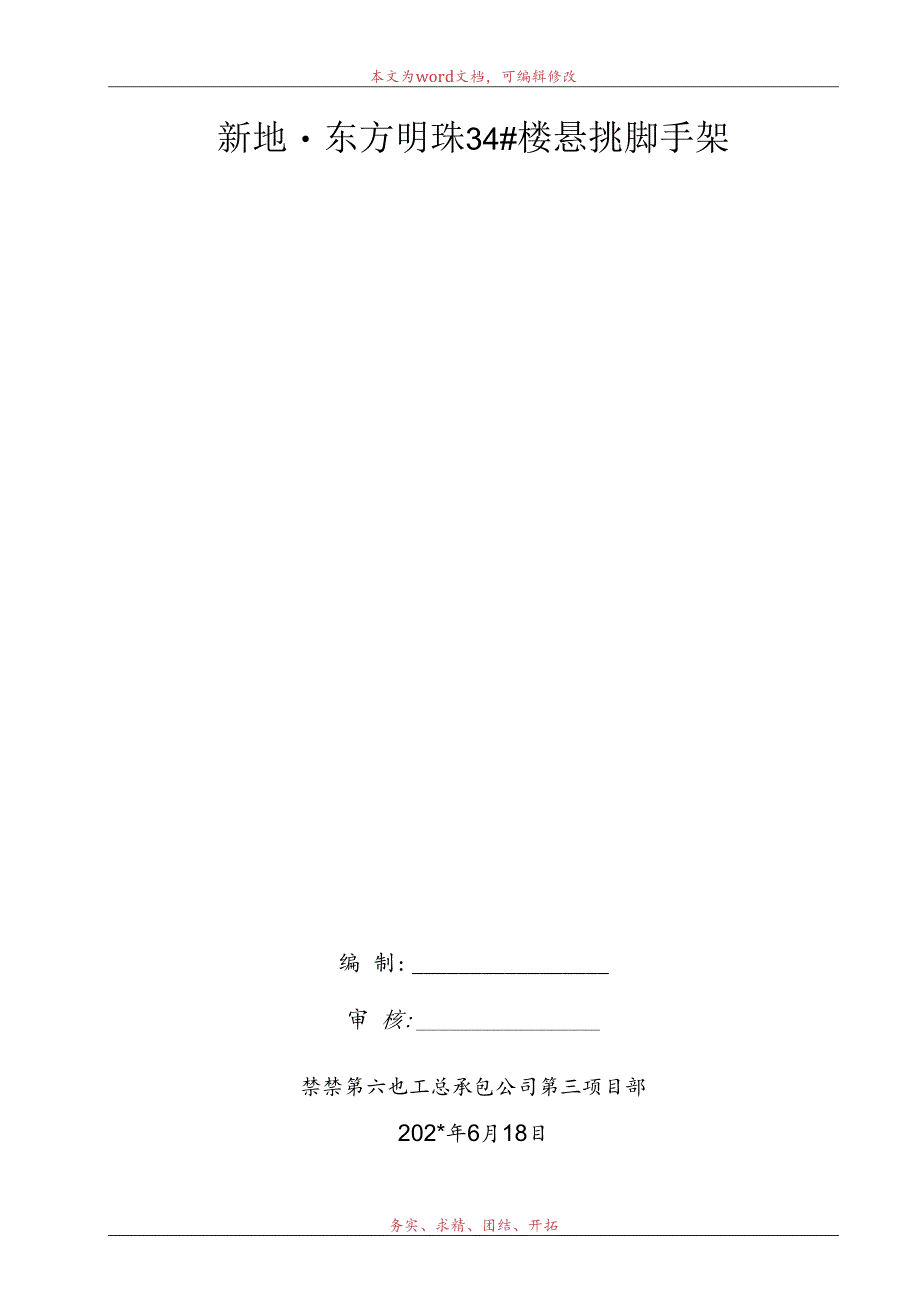

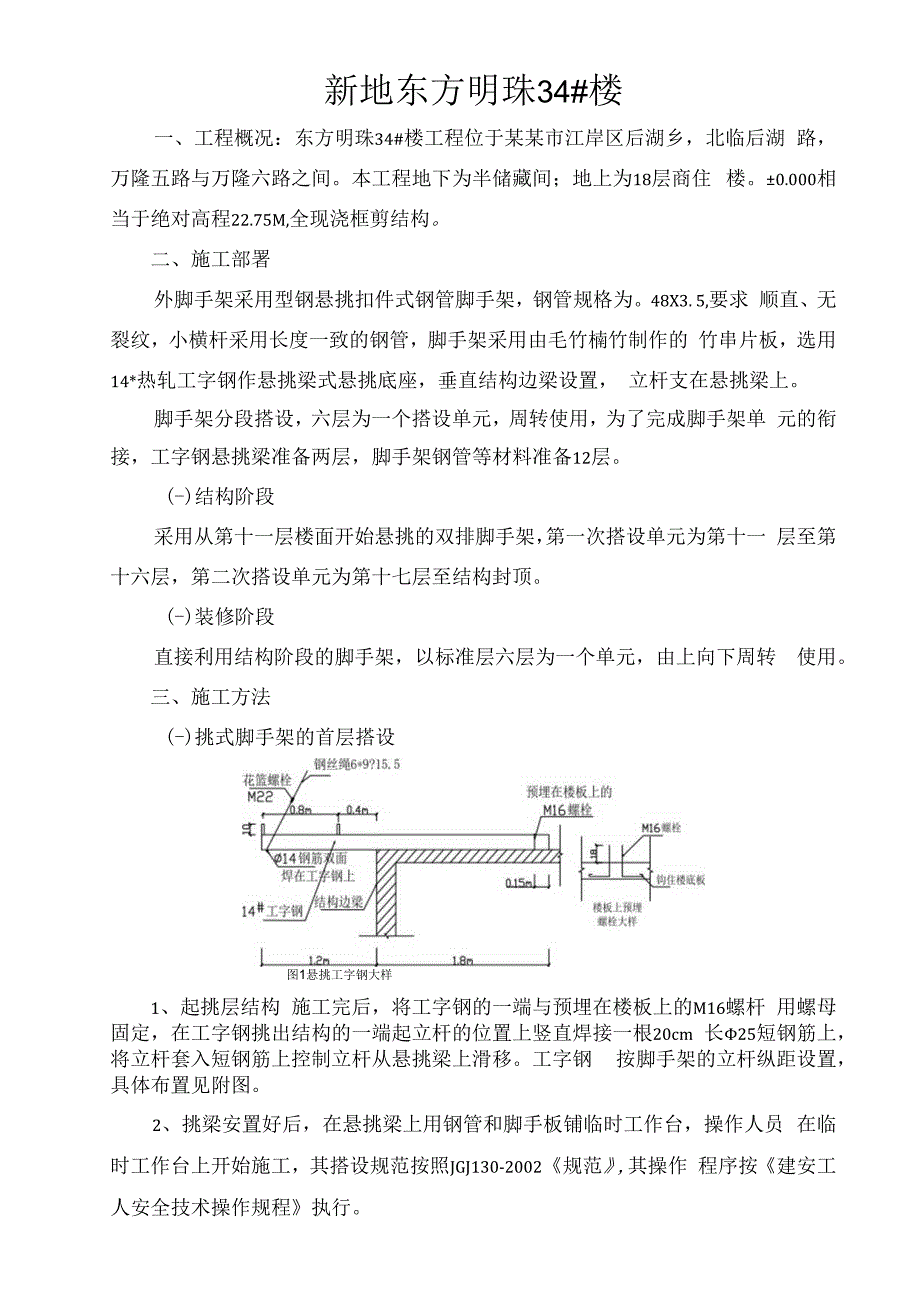

1、本文为word文档，可编辑修改新地东方明珠34#楼悬挑脚手架编 制:审 核:禁禁第六也工总承包公司第三项目部202*年6月18目务实、求精、团结、开拓新地东方明珠34#楼一、工程概况：东方明珠34#楼工程位于某某市江岸区后湖乡，北临后湖 路，万隆五路与万隆六路之间。本工程地下为半储藏间；地上为18层商住 楼。0.000相当于绝对高程22.75M,全现浇框剪结构。二、施工部署外脚手架采用型钢悬挑扣件式钢管脚手架，钢管规格为。48X3. 5,要求 顺直、无裂纹，小横杆采用长度一致的钢管，脚手架采用由毛竹楠竹制作的 竹串片板，选用14*热轧工字钢作悬挑梁式悬挑底座，垂直结构边梁设置， 立杆支在悬挑梁
2、上。脚手架分段搭设，六层为一个搭设单元，周转使用，为了完成脚手架单 元的衔接，工字钢悬挑梁准备两层，脚手架钢管等材料准备12层。(-)结构阶段采用从第十一层楼面开始悬挑的双排脚手架，第一次搭设单元为第十一 层至第十六层，第二次搭设单元为第十七层至结构封顶。(-)装修阶段直接利用结构阶段的脚手架，以标准层六层为一个单元，由上向下周转 使用。三、施工方法(-)挑式脚手架的首层搭设图1悬挑工字钢大样1、起挑层结构 施工完后，将工字钢的一端与预埋在楼板上的M16螺杆 用螺母固定，在工字钢挑出结构的一端起立杆的位置上竖直焊接一根20cm 长25短钢筋上，将立杆套入短钢筋上控制立杆从悬挑梁上滑移。工字钢

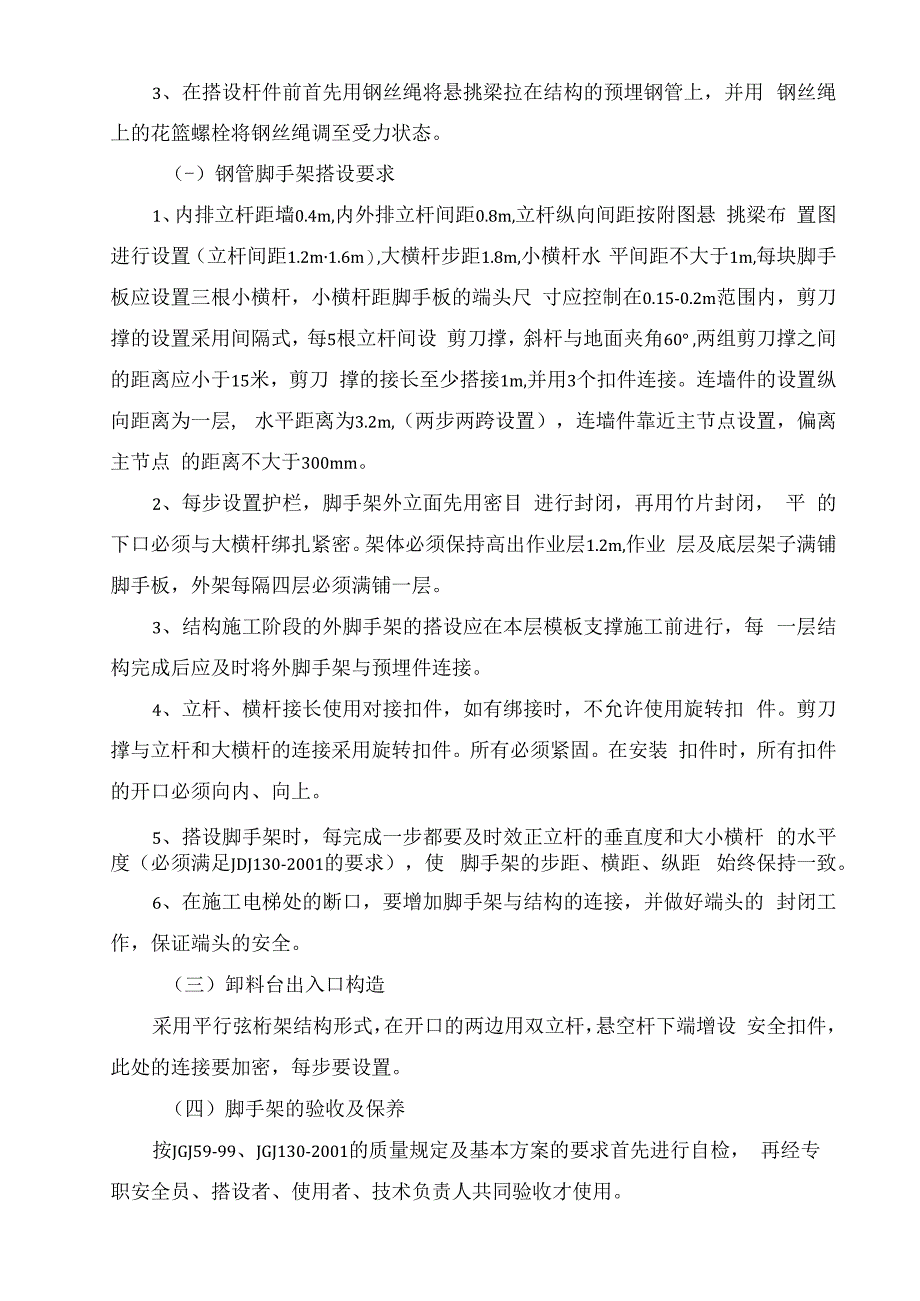

3、按脚手架的立杆纵距设置，具体布置见附图。2、挑梁安置好后，在悬挑梁上用钢管和脚手板铺临时工作台，操作人员 在临时工作台上开始施工，其搭设规范按照JGJ130-2002规范,其操作 程序按建安工人安全技术操作规程执行。3、在搭设杆件前首先用钢丝绳将悬挑梁拉在结构的预埋钢管上，并用 钢丝绳上的花篮螺栓将钢丝绳调至受力状态。（-）钢管脚手架搭设要求1、内排立杆距墙0.4m,内外排立杆间距0.8m,立杆纵向间距按附图悬 挑梁布 置图进行设置（立杆间距1.2m1.6m）,大横杆步距1.8m,小横杆水 平间距不大于1m,每块脚手板应设置三根小横杆，小横杆距脚手板的端头尺 寸应控制在0.15-0.2m范围内
4、，剪刀撑的设置采用间隔式，每5根立杆间设 剪刀撑，斜杆与地面夹角60 ,两组剪刀撑之间的距离应小于15米，剪刀 撑的接长至少搭接1m,并用3个扣件连接。连墙件的设置纵向距离为一层, 水平距离为3.2m,（两步两跨设置），连墙件靠近主节点设置，偏离主节点 的距离不大于300mm。2、每步设置护栏，脚手架外立面先用密目 进行封闭，再用竹片封闭， 平 的下口必须与大横杆绑扎紧密。架体必须保持高出作业层1.2m,作业 层及底层架子满铺脚手板，外架每隔四层必须满铺一层。3、结构施工阶段的外脚手架的搭设应在本层模板支撑施工前进行，每 一层结构完成后应及时将外脚手架与预埋件连接。4、立杆、横杆接长使用对接扣
5、件，如有绑接时，不允许使用旋转扣 件。剪刀撑与立杆和大横杆的连接采用旋转扣件。所有必须紧固。在安装 扣件时，所有扣件的开口必须向内、向上。5、搭设脚手架时，每完成一步都要及时效正立杆的垂直度和大小横杆 的水平度（必须满足JDJ130-2001的要求），使 脚手架的步距、横距、纵距 始终保持一致。6、在施工电梯处的断口，要增加脚手架与结构的连接，并做好端头的 封闭工作，保证端头的安全。（三）卸料台出入口构造采用平行弦桁架结构形式，在开口的两边用双立杆，悬空杆下端增设 安全扣件，此处的连接要加密，每步要设置。（四）脚手架的验收及保养按JGJ59-99、JGJ130-2001的质量规定及基本方案的要
6、求首先进行自检， 再经专职安全员、搭设者、使用者、技术负责人共同验收才使用。脚手架在使用过程中，要加强对以下部位的安全检查：1、检查脚手架的基础有无不均匀沉降；2、检查脚手架的垂直偏差；3、各类扣件的紧固；4、脚手板是否有松动、漏铺、损坏、探头板；5、与建筑物的连接；6、脚手架开口、出入口处的状态；7、检查脚手架的荷载情况，使其不超过规定值，如果超载应及时卸荷 至设计荷载。脚手架上的物件的安全位置和稳定状态。四、设计计算（一）脚手架设计计算参数1、脚手架搭设高度 为3.0X6=18.0m0外侧立面全封闭，用于结构 作 业时为一层作业（Np=I）,用于装修时为2层同时作业（即N2=2）,所在地区
7、 基本风压值Wo=0.35KNm202、立杆纵距详见悬挑梁布 置图Ia=0.6,立杆横距Ib=0.8,步距h=1.7, 连墙件为2步2跨设置，脚手板为竹串片脚手板。3、其他计算参数：048X3.5钢管脚手架每米立杆承受的结构自重标准P=0.1248 18.01.2+0.35 1.60.872 1.2+3 1.60.82 1.2=12.987KNo工字钢所承受的外排立杆施加的荷载:P2=O. 1248 18 1.2+0.35 1.6 0.8 2 1.2+0.14 1.62 1.2+3 1.60.82=13.524KNoN2由上图受力分析，知：Tsin6Oo 1.2= Pi 0.4+P2 1.2T
8、=20.6 IKNpl 0.4 + p2 X1.2 _ 12.987 0.4 +13.524 1.21.2 sin 60oC 百1.2-T=sin6Oo=2O.61 X 32=17.85KNNi=Pi+P2-T1=12.987+13.524-17.85=8.66KNN2=T2=T cos60=20.61 1/2=10.3 IKN风荷载风荷载标准值WK=IaWKO二1Wo=0.7 s U ZWos=1.3 = 1.3 z= 1.72Wo=0.7 1.31.72 0.35=0.58KNm2W=1.6 l 0.58=0.929KNm2、内力计算工字钢所承受的最大弯矩为：k Pxab 12.9870.
9、80.4 勺 zirz,.Mmax= =3.46KNL1.2查表 14#工字钢 tw=9.1mm,自重 g=16.890kgm, Ix=712cm IxSx= 12.0cmf=280Nmm2W= 102cm3A=21.516cm2工字钢所承受的最大剪力为P=12.987KN3、验算工字钢自重产生的弯矩；, ql 16.890 9.8 1.22 1.2 ” rm aoc-7ciznt/Mg=- =35.75Nm=0.03575KNm0 88总弯矩M=Mma+Mg=3.46+0.03575=3.4958KNm弯矩正应力 = 34958 16 =33.959Nmm2 f=280Nmm2xW 1.05
10、 102 XIO3最大剪应力：十 Vsx12.987 103 +16.899.81.2 nnnz2 =9.99Nmm- 215Nmm2Ixtw12109.1均满足要求螺栓验算正应力验算 =NA=N2 ( d24) =4N2 d2=10.31 4 103/ 162=51.304Nmm2剪应力验算: =N1A=8.66 1034 162=43.09Nmm2均满足要求3、立杆稳定验算材料强度附加分项目系数Ym=L5607取 N=14.034KN风荷载弯矩M=O. 12 Wh=O. 12 X 0.58 1.7=0.12KN m=120KN mmM=1.53 =1.53 1.7/0.0158=165 查
11、表6=0.259稳定验算N * _0 A W 0.9m2060.91.5607=0.146KNmm2将以上值代入验算 +丝=13524 +3A W 0.259x489 5080=0.1304 KNmm 0.146KNmm脚手架稳定性满足要求。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考 核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任 制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进
12、入施工现场必须戴安全帽。不许私自用火, 严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度, 尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保 护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋， 戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随 时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带 消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应 的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种 作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于 高空作业的人员，不得从事高空作业。
