《江西省重点水运工程不良地质判别表、初筛表、标识标牌参照表、“两区三厂”验收表.docx》由会员分享，可在线阅读，更多相关《江西省重点水运工程不良地质判别表、初筛表、标识标牌参照表、“两区三厂”验收表.docx（18页珍藏版）》请在第壹文秘上搜索。

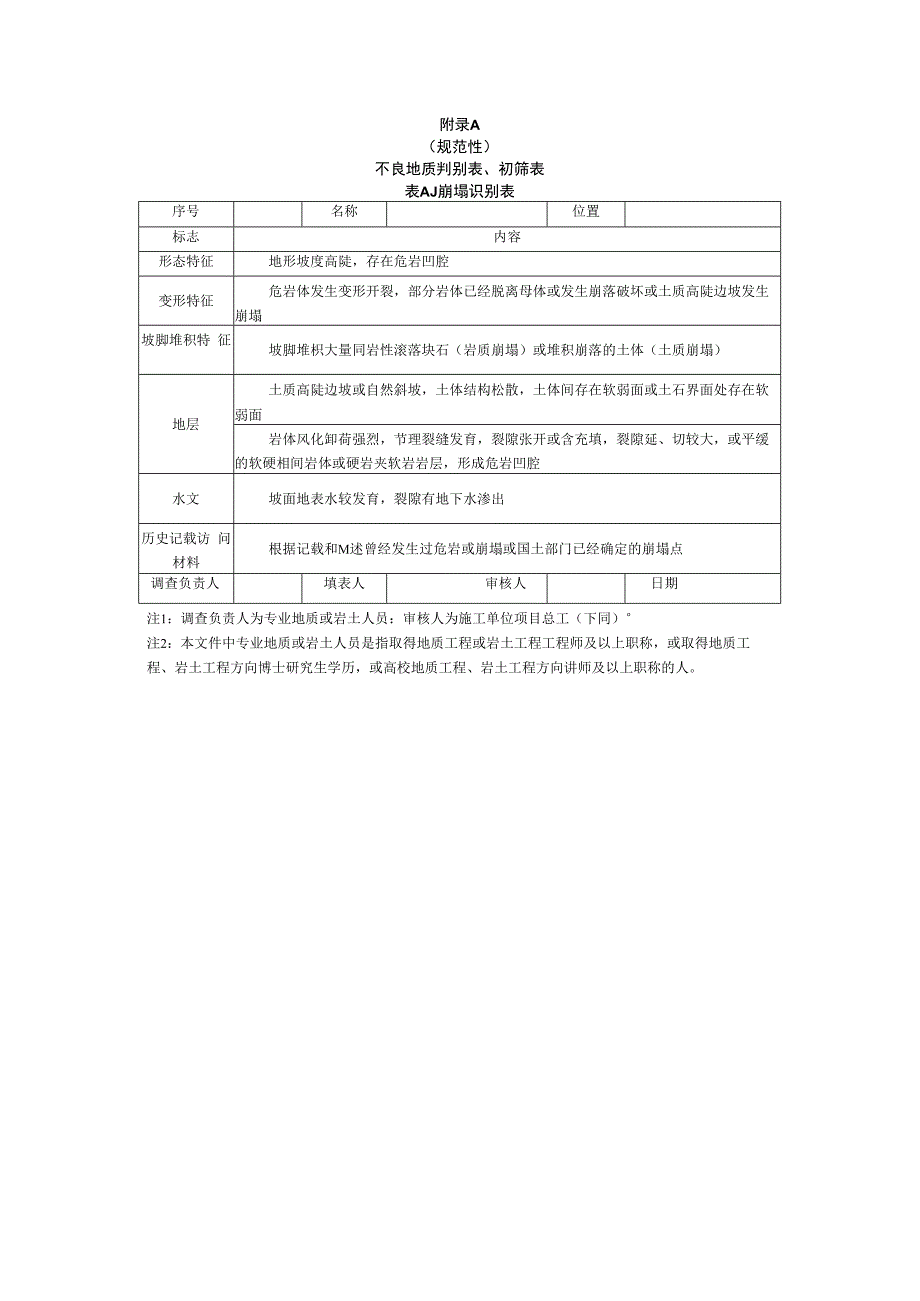

1、附录A（规范性）不良地质判别表、初筛表表AJ崩塌识别表序号名称位置标志内容形态特征地形坡度高陡，存在危岩凹腔变形特征危岩体发生变形开裂，部分岩体已经脱离母体或发生崩落破坏或土质高陡边坡发生 崩塌坡脚堆积特 征坡脚堆枳大量同岩性滚落块石（岩质崩塌）或堆积崩落的土体（土质崩塌）地层土质高陡边坡或自然斜坡，土体结构松散，土体间存在软弱面或土石界面处存在软 弱面岩体风化卸荷强烈，节理裂缝发育，裂隙张开或含充填，裂隙延、切较大，或平缓 的软硬相间岩体或硬岩夹软岩岩层，形成危岩凹腔水文坡面地表水较发育，裂隙有地下水渗出历史记载访 问材料根据记载和M述曾经发生过危岩或崩塌或国土部门已经确定的崩塌点调查负责人

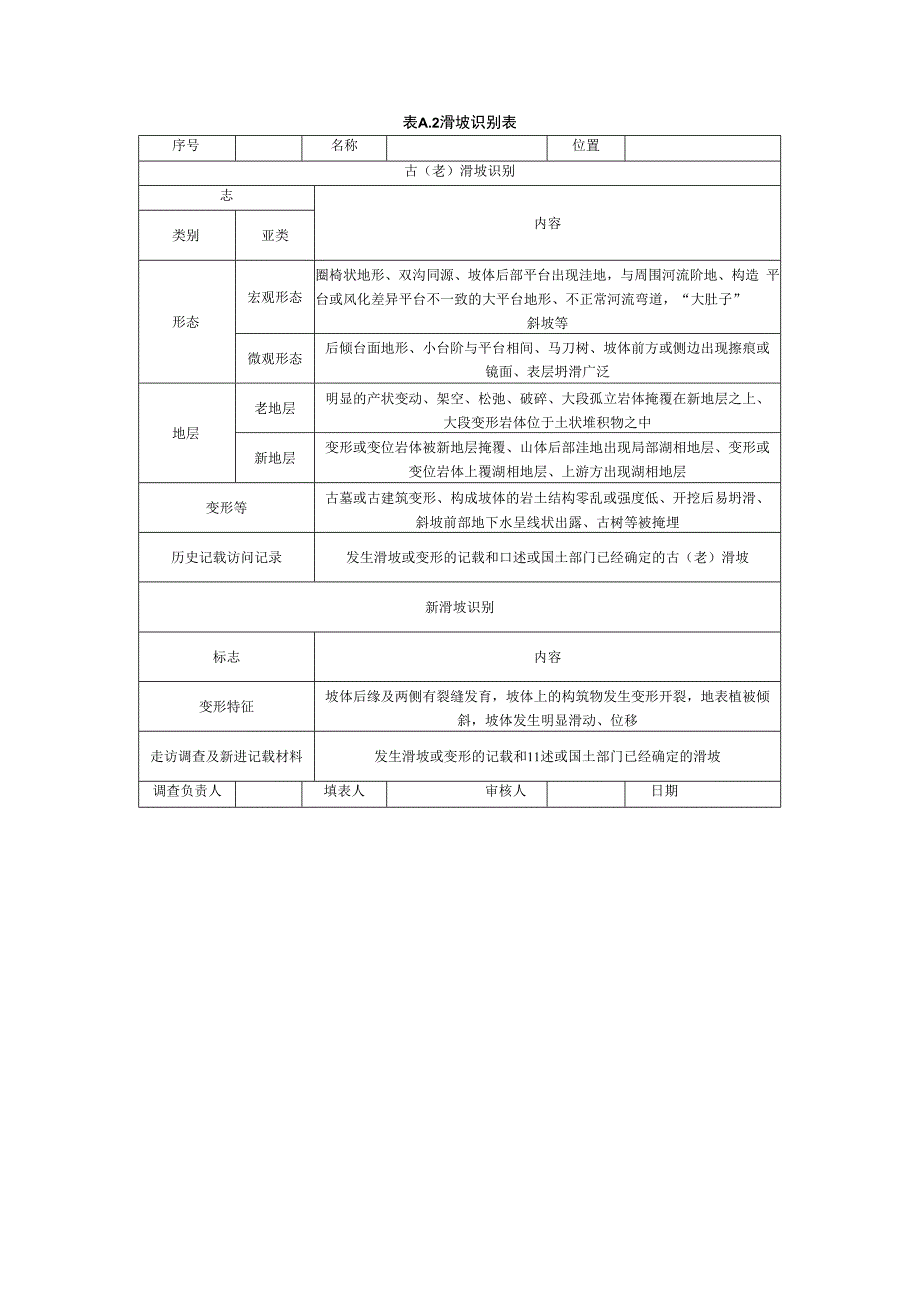

2、填表人审核人日期注1：调查负责人为专业地质或岩土人员：审核人为施工单位项目总工（下同）注2：本文件中专业地质或岩土人员是指取得地质工程或岩土工程工程师及以上职称，或取得地质工 程、岩土工程方向博士研究生学历，或高校地质工程、岩土工程方向讲师及以上职称的人。表A.2滑坡识别表序号名称位置古（老）滑坡识别志内容类别亚类形态宏观形态圈椅状地形、双沟同源、坡体后部平台出现洼地，与周围河流阶地、构造 平台或风化差异平台不一致的大平台地形、不正常河流弯道，“大肚子”斜坡等微观形态后倾台面地形、小台阶与平台相间、马刀树、坡体前方或侧边出现擦痕或 镜面、表层坍滑广泛地层老地层明显的产状变动、架空、松弛、破碎、

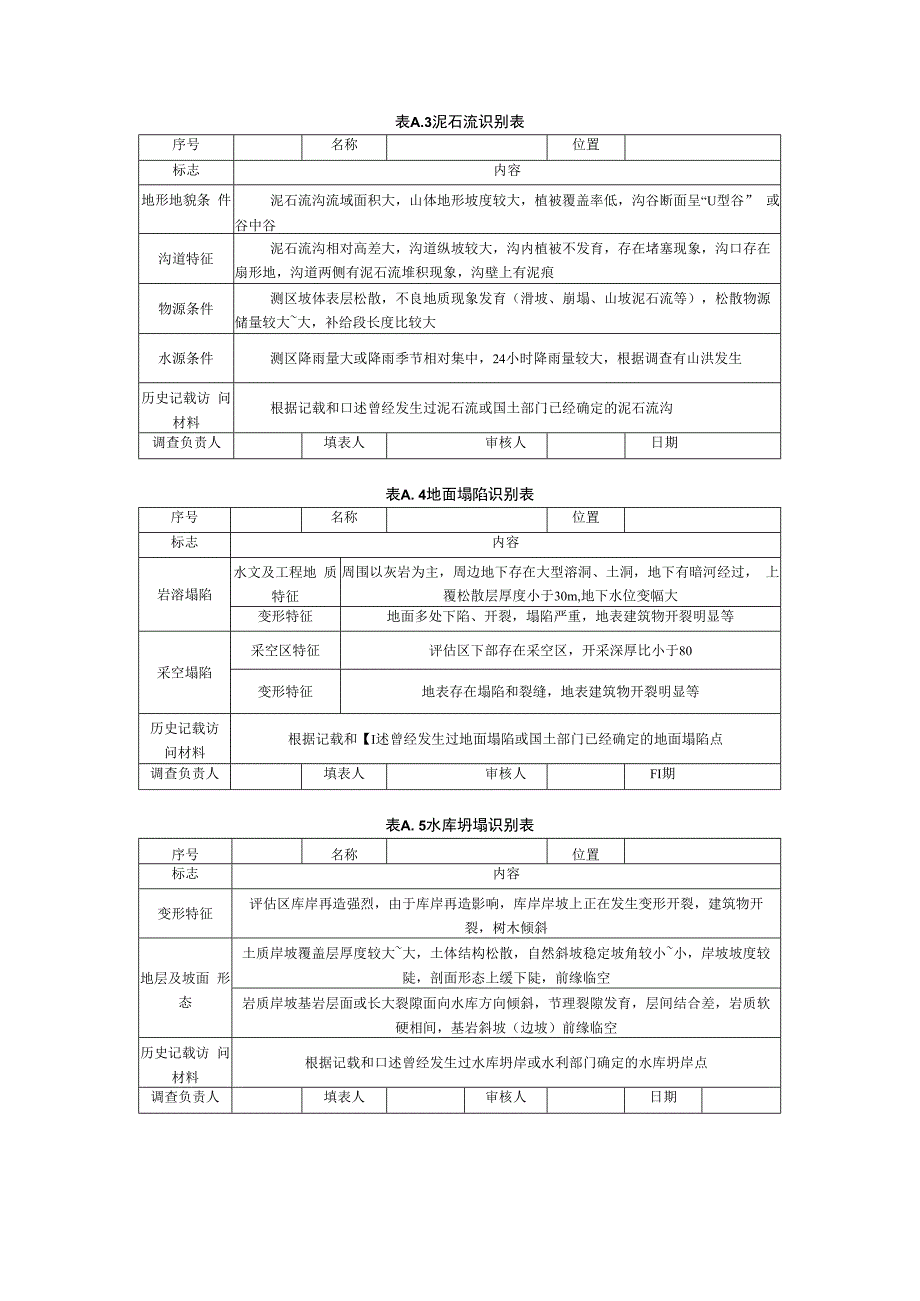

3、大段孤立岩体掩覆在新地层之上、 大段变形岩体位于土状堆积物之中新地层变形或变位岩体被新地层掩覆、山体后部洼地出现局部湖相地层、变形或 变位岩体上覆湖相地层、上游方出现湖相地层变形等古墓或古建筑变形、构成坡体的岩土结构零乱或强度低、开挖后易坍滑、 斜坡前部地下水呈线状出露、古树等被掩埋历史记载访问记录发生滑坡或变形的记载和口述或国土部门已经确定的古（老）滑坡新滑坡识别标志内容变形特征坡体后缘及两侧有裂缝发育，坡体上的构筑物发生变形开裂，地表植被倾 斜，坡体发生明显滑动、位移走访调查及新进记载材料发生滑坡或变形的记载和11述或国土部门已经确定的滑坡调查负责人填表人审核人日期表A.3泥石流识别表序号
4、名称位置标志内容地形地貌条 件泥石流沟流域面积大，山体地形坡度较大，植被覆盖率低，沟谷断面呈“U型谷” 或谷中谷沟道特征泥石流沟相对高差大，沟道纵坡较大，沟内植被不发育，存在堵塞现象，沟口存在 扇形地，沟道两侧有泥石流堆积现象，沟壁上有泥痕物源条件测区坡体表层松散，不良地质现象发育（滑坡、崩塌、山坡泥石流等），松散物源 储量较大大，补给段长度比较大水源条件测区降雨量大或降雨季节相对集中，24小时降雨量较大，根据调查有山洪发生历史记载访 问材料根据记载和口述曾经发生过泥石流或国土部门已经确定的泥石流沟调查负责人填表人审核人日期表A. 4地面塌陷识别表序号名称位置标志内容岩溶塌陷水文及工程地 质特
5、征周围以灰岩为主，周边地下存在大型溶洞、土洞，地下有暗河经过， 上覆松散层厚度小于30m,地下水位变幅大变形特征地面多处下陷、开裂，塌陷严重，地表建筑物开裂明显等采空塌陷采空区特征评估区下部存在采空区，开采深厚比小于80变形特征地表存在塌陷和裂缝，地表建筑物开裂明显等历史记载访 问材料根据记载和【I述曾经发生过地面塌陷或国土部门已经确定的地面塌陷点调查负责人填表人审核人FI期表A. 5水库坍塌识别表序号名称位置标志内容变形特征评估区库岸再造强烈，由于库岸再造影响，库岸岸坡上正在发生变形开裂，建筑物开 裂，树木倾斜地层及坡面 形态土质岸坡覆盖层厚度较大大，土体结构松散，自然斜坡稳定坡角较小小，岸
6、坡坡度较 陡，剖面形态上缓下陡，前缘临空岩质岸坡基岩层面或长大裂隙面向水库方向倾斜，节理裂隙发育，层间结合差，岩质软 硬相间，基岩斜坡（边坡）前缘临空历史记载访 问材料根据记载和口述曾经发生过水库坍岸或水利部门确定的水库坍岸点调查负责人填表人审核人日期表A. 6地裂缝识别表序号名称位置标志内容构造标志评估区有活动断裂通过，中或晚更新世以来有活动，全新世以来活动强烈变形特征地表开裂明显，可见陡坎、斜坡、微缓坡、塌陷坑等微地貌现象：房屋裂缝明显历史记载访 问材料根据记载和口述曾经存在地裂缝或国土部门已经确定的地裂缝点调查负责人填表人审核人日期表A.7地质灾害评估调查表编号灾害名称位置关系地质环境要
7、素地表形态及变 形特征结构及体积特 征发育程度危害程度诱发因素防治建议平面和剖面图 （或照片）备注根据地质灾害危险性评估规范（GBT401122021）进行填写调查负责人填表人审核人填表日期表A.8不良地质灾害初筛表地质灾害种类不良地质数量规模发育程度危害程度是否启动简易 地质灾害评估崩塌（危岩）存在1种及1 种以上不良地 质灾害应启动 地质灾害评估滑坡泥石流地面塌陷水库坍塌地裂缝其他灾害（名 称）注1：地质灾害发育程度、危害程度根据地质灾害危险性评估规范 良地质灾害，应对应填写地质灾害调查表。(GB/T 40112-2021),若存在不调查负责人填表人审核人填表日期附录B（规范性）标识标牌参
8、照表表B.1驻地建设主要标识、标牌制作标准序 号标识 牌名 称尺寸（长X 宽，cm）颜色、字体标识内容及要求设置位置使用单位1指路 标志 牌3OO12O （竖牌）蓝框白底蓝 字，反光标明方向、（通往XX总监办 或XX经理部）、里程等内容通往总监办 或经理部的 主要路口处总监办、 经理部2项目名称 牌250x35 （竖牌）白底黑字、 宋体建设项目名称及标段名称（与公章相同），党支部的规 格与上相同，红字驻地大门总监办、 经理部3组织 机构 图120x150标题栏蓝 色、白底黑 字、不小于 40号、宋体组织机构、各级负责人职 务、姓名会议室总监办、 经理部4公示 牌250200标题栏蓝 色、白底黑
9、 字、不小于 40号、宋体项目简介、项目管理单位、 设计单位、监理单位、施工 单位、监督机构名称及联系 电话，质量目标、工期目标 等驻地院内总监办、 经理部5驻地 平面 布置 图、 项目 平面图250200标题栏蓝 色、白底黑 字、宋体驻地院内总监办、经理部6各专 项领 导小 组组 织机 构图8060主要包括（十二公开、综合 治理、劳务工工资管理、矛 盾排解、安全等）会议室或办 公室总监办、 经理部7管理 制度 牌、 岗位 职责 牌、 廉政制80x60标题栏蓝 色、白底黑 字、宋体要求在牌底部有单位名称办公室（经 理部）；办公室、试 验室（总监 办）。总监办、 经理部序 号标识 牌名 称尺寸（
10、长X 宽，cm）颜色、字体标识内容及要求设置位置使用单位度、操作 规程8质 量、安 全、 环保 保证 体系120150标题栏蓝 色、白底黑 字、不小于 40号、宋体组织结构、各级负责人职 务、姓名会议室或办 公室总监办、 经理部9路线 平纵 面图475150彩绘应标识出总监办、项目经理 部、拌和厂、预制厂、主要 施工便道位置（总监办）；应 标识出项目经理部、拌和 厂、预制厂、主要施工便道 位置（经理部）。会议室总监办、 经理部10工程 形象 进度 图500120标题栏蓝 色、白底黑 字、宋体形象进度图应细化至每一结 构部位会议室或工 程部总监办、 经理部11晴雨 表6080白底黑字、 宋体购买
11、成品的不限于此工程部总监办、 经理部12工程 管理 曲线80120标题栏蓝 色、白底黑 字、宋体工程部总监办、 经理部13网络 计划图、 总体 工期 目标120200标题栏蓝 色、白底黑 字、宋体工程部总监办、 经理部14安全 警示 牌购买国家统一的标准警示牌经辨识评价 的危险设备 和区域内总监办、 经理部15胸牌128标题栏蓝 色、白底黑 字、宋体标题栏标明项目名称，下贴 照片，再下注明标段、姓 名、职务、编号。总监办、经理部16桌牌15IO标题栏蓝 色、白底黑 字、宋体标题栏标明项目名称，下贴 照片，再下注明标段、姓 名、职务、编号。办公桌总监办序 号标识 牌名 称尺寸（长X 宽，cm）颜
12、色、字体标识内容及要求设置位置使用单位17门牌1228白底黑字、 宋体各办公室门 上总监办、 经理部18宣传 栏120240 （单窗）根据内容可设置多窗，离地 80cm,采用不锈钢制作，设 遮雨棚驻地院内总监办、经理部19消防 保卫 14 牌250200蓝底白字底部应标有火警电话119会议室或驻 地院内总监办、 经理部表B. 2钢筋加工厂标识标牌标准标识名称尺寸（长X 宽，Cm）颜色、字体 要求标识内容及要求设置位置加工厂标识牌200X120黑字、宋体项目名称及标段名称（与公章 相同）+第XX号钢筋加工厂驻地大门立柱安全警告警示牌按国标制作相应位置分区标识牌6090各功能区的醒目 位置加工厂简
13、介牌200X150蓝底白字钢筋加工的数量、供应主要构 造物情况及质量、安全保障体 系等场地入口处材料标识牌60X90蓝底白字材料名称、产地、规格型号、生产日期、出产批号、进场日 期、检验状态、进场数量等原材料堆放区操作规程标识牌60X90蓝底白字各机械设备操作要求机械设备旁钢筋大样图60X90蓝底白字各种型号钢筋大样图钢筋制作区检验标识牌60X90蓝底白字材料名称、使用部位、检验状 态等半成品、成品堆 放区醒目位置注1：本表中各标识标牌的尺寸、字体、颜色、标识内容以及设置位置仅做参考，各项目可作相应调 整。表B. 3拌和厂标识标牌标准标识名称尺寸（长X宽，cm）颜色、字体 要求标识内容及要求设置位置拌和厂简介牌200150蓝底白字拌和的数量、供应主要构 造物情况及质量、安全保 障体系等场地入口处混凝土配合比牌I
