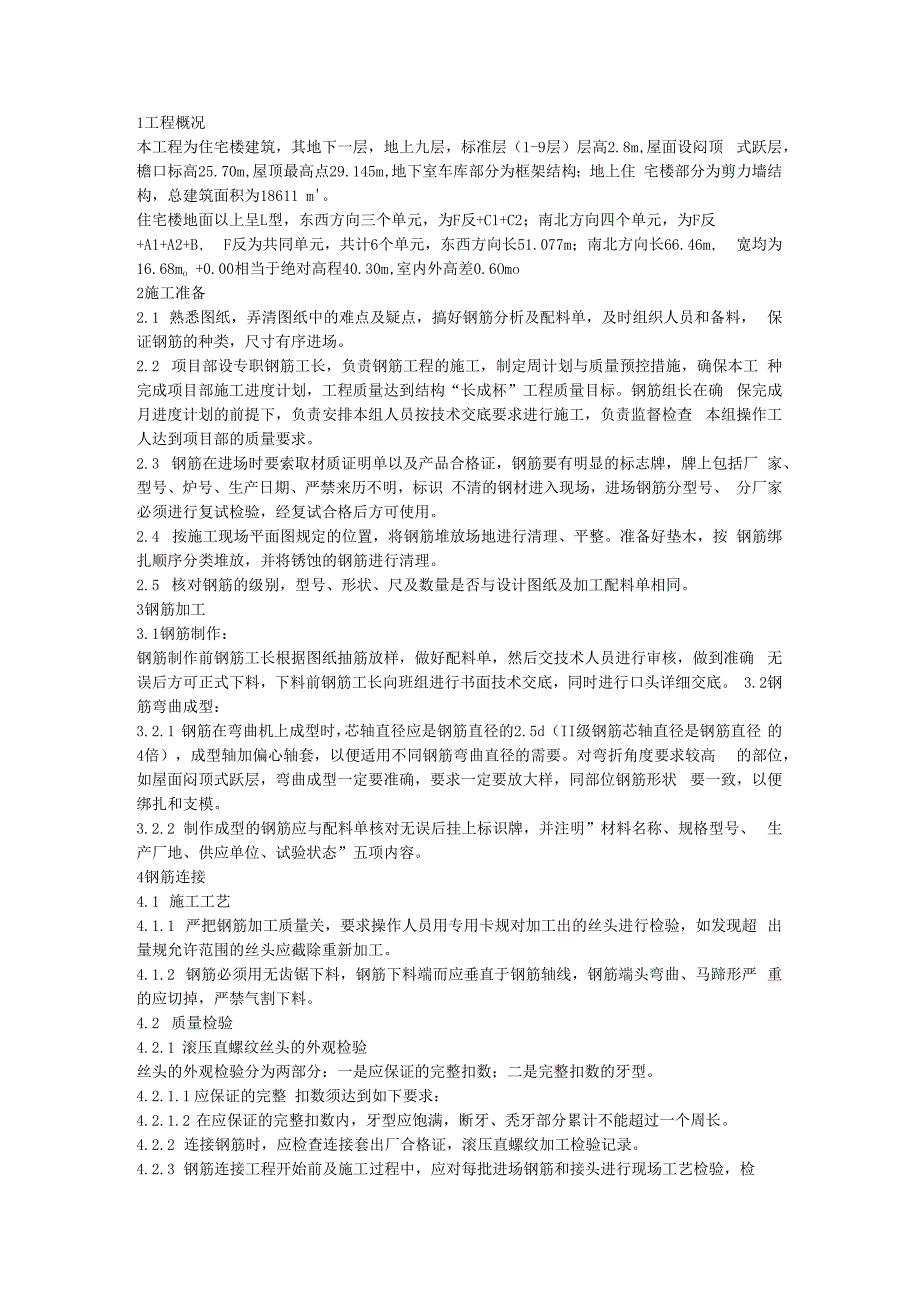

1、1工程概况本工程为住宅楼建筑，其地下一层，地上九层，标准层（1-9层）层高2.8m,屋面设闷顶 式跃层，檐口标高25.70m,屋顶最高点29.145m,地下室车库部分为框架结构；地上住 宅楼部分为剪力墙结构，总建筑面积为18611 m。住宅楼地面以上呈L型，东西方向三个单元，为F反+C1+C2；南北方向四个单元，为F反 +A1+A2+B, F反为共同单元，共计6个单元，东西方向长51.077m；南北方向长66.46m, 宽均为16.68mo +0.00相当于绝对高程40.30m,室内外高差0.6Omo2施工准备2.1 熟悉图纸，弄清图纸中的难点及疑点，搞好钢筋分析及配料单，及时组织人员和备料，
2、 保证钢筋的种类，尺寸有序进场。2.2 项目部设专职钢筋工长，负责钢筋工程的施工，制定周计划与质量预控措施，确保本工 种完成项目部施工进度计划，工程质量达到结构“长成杯”工程质量目标。钢筋组长在确 保完成月进度计划的前提下，负责安排本组人员按技术交底要求进行施工，负责监督检查 本组操作工人达到项目部的质量要求。2.3 钢筋在进场时要索取材质证明单以及产品合格证，钢筋要有明显的标志牌，牌上包括厂 家、型号、炉号、生产日期、严禁来历不明，标识 不清的钢材进入现场，进场钢筋分型号、 分厂家必须进行复试检验，经复试合格后方可使用。2.4 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。准备好
3、垫木，按 钢筋绑扎顺序分类堆放，并将锈蚀的钢筋进行清理。2.5 核对钢筋的级别，型号、形状、尺及数量是否与设计图纸及加工配料单相同。3钢筋加工3.1钢筋制作：钢筋制作前钢筋工长根据图纸抽筋放样，做好配料单，然后交技术人员进行审核，做到准确 无误后方可正式下料，下料前钢筋工长向班组进行书面技术交底，同时进行口头详细交底。 3.2钢筋弯曲成型：3.2.1 钢筋在弯曲机上成型时，芯轴直径应是钢筋直径的2.5d（II级钢筋芯轴直径是钢筋直径 的4倍），成型轴加偏心轴套，以便适用不同钢筋弯曲直径的需要。对弯折角度要求较高 的部位，如屋面闷顶式跃层，弯曲成型一定要准确，要求一定要放大样，同部位钢筋形状 要
4、一致，以便绑扎和支模。3.2.2 制作成型的钢筋应与配料单核对无误后挂上标识牌，并注明”材料名称、规格型号、 生产厂地、供应单位、试验状态”五项内容。4钢筋连接4.1 施工工艺4.1.1 严把钢筋加工质量关，要求操作人员用专用卡规对加工出的丝头进行检验，如发现超 出量规允许范围的丝头应截除重新加工。4.1.2 钢筋必须用无齿锯下料，钢筋下料端而应垂直于钢筋轴线，钢筋端头弯曲、马蹄形严 重的应切掉，严禁气割下料。4.2 质量检验4.2.1 滚压直螺纹丝头的外观检验丝头的外观检验分为两部分：一是应保证的完整扣数；二是完整扣数的牙型。4.2.1.1 应保证的完整 扣数须达到如下要求：4.2.1.2
5、在应保证的完整扣数内，牙型应饱满，断牙、秃牙部分累计不能超过一个周长。4.2.2 连接钢筋时，应检查连接套出厂合格证，滚压直螺纹加工检验记录。4.2.3 钢筋连接工程开始前及施工过程中，应对每批进场钢筋和接头进行现场工艺检验，检验项目如下：4.23.1每种规格钢筋母材进行抗拉强度试验。423.2每种规格钢筋接头的试件数量不应少于三根。5钢筋安装5.1 基础底板及基础梁绑扎5.1.1 画钢筋位置线-运钢筋到安装部位-绑底板及梁钢筋-自检-验收。5.1.2 先铺底板下层钢筋，根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情 况下先铺短向钢筋，再铺长向钢筋。或者与设计人员协商而定。5.1.3
6、 钢筋绑扎时，必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向， 也可采用八字扣，但必须保证钢筋不位移。5.1.4 摆放底板混凝土保护层用砂浆垫块，垫厚度等于保护层厚度为4cm,按每Im左右 距离梅花型摆放。5.1.5 基础底板，绑完下层钢筋后，放置中20钢筋马凳或钢筋支架(间距以Im左右一个 为宜)，在马凳上摆放纵横两个方向定位钢筋，钢筋马凳要有足够的刚度和稳定性， 保持受力钢筋的设计位置，并做到横平竖直、在同一平面中。5.1.6 底板钢筋绑扎接头时，上铁在支座，下铁在跨中，同一截面内接头不大于50%,搭 接长度50d()40d(I),钢筋搭接处应用铁丝在中心及两端扎牢。采用直螺纹连接
7、，除 对直螺纹连接接头按规定抽取试样外，接头位置应符合(见下图)。底板钢筋的搭接要求：5.1.7 根据弹好的墙、柱位置线，将墙、柱伸入基础的插筋绑扎牢固，甩出长度不宜过 长，其上端应采取定位筋固定，如焊接梯形骨架固定垂直筋保证甩筋垂直，不歪斜、倾倒、 变位，浇筑碎前应派专人检查校正。5.2 墙筋绑扎：5.2.1 在底板混凝土上弹出墙身及门窗洞口位置线，再次校正预埋插筋。5.2.2 先绑竖向定位梯子筋，然后在下部及齐胸处绑两根横筋定位，并画好竖筋分档标志。 绑扎时横筋在外，竖筋在里，所以先绑竖筋后再绑横筋。5.2.3 墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，其搭接长度及位置要符合设 计图纸
8、及施工规范的要求，墙体水平筋，及垂直筋如下图：5.2.4 双排钢筋之间应绑 拉筋，以固定钢筋间距。拉筋68-200。5.2.5 在墙筋外侧应绑塑料卡以保证钢筋保护层的厚度，墙体与楼板或梁交接处在距离楼 板上皮和下皮50mm,处要各放一道水平筋（如图b）,墙体封顶处加2 18通长钢筋及 型 封顶钢筋， 型封顶钢筋直径同竖向分布筋。（见下图）5.2.6 为保证门窗洞口标高位置正确，在洞口竖筋上划出标高线。门窗洞口要按设计要求 绑扎连梁钢筋，锚入墙内长度要符合设计要求，若洞边墙体节点主筋不能宜通时，主筋 伸过洞边锚固长度大于40d,上下层洞口不能贯通时按上下层洞口位置预留洞边节点，插 筋不得漏 插，
9、具体见下图。5.2.7 各连接点的抗震构造钢筋及锚固长度，均应按设计要求进行绑扎。墙、暗柱变截 面二次纵向插筋应满足下图要求。5.3 顶板钢筋的绑扎工艺流程：清理模板模板上画线一绑扎下部受力筋-绑上层筋-自检-验收53.1清理模板上杂物，然后绑扎框架梁并垫上垫块，框架梁主次交接处，主梁上铁在 上，梁主筋直径V18时采用搭接，搭接长度55d；梁主筋直径，18 mm时，采用滚压直螺纹 (剥肋)连接，上铁在跨中，下铁在支座，同一截面内钢筋面积不大于50%。532用墨线在模板上弹好主筋分布筋间距，先摆受力筋后放分布筋，绑扎一般用八字 扣，相交点均全部绑扎负弯矩筋每个扣均要绑扎，主筋下垫5垫块，间距80
10、Omm 呈梅花型布置。533板内的通长钢筋上铁搭接在跨中，下铁在支座，同一截面内接头不大于50%,搭接长 度 50d (HRB335)、40d (HPB235)。6钢筋工程质量要求6.1 钢筋的品种、性能及焊条的牌号、性能符合设计和有关标准要求。6.2 钢筋表面清洁，不得带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋严禁使用。6.3 钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头位置符合设计要求和施工规范 的规定。6.4 钢筋绑扎允许偏差(mm)：7质量保证及控制措施7.1 钢筋保护层，采有成品型料卡了，保证钢筋保护层厚的准确一致。7.2 钢筋定位梯：由于墙体钢筋浇筑时宜发生移位，为保证墙
11、体受力钢筋及水平钢筋位量准 确，采用钢筋定位梯，其做法（见下图）。墙体竖向梯子筋间距为1.20米，同时每一道墙体设置的竖向梯子筋不少于2道。7.3 框架柱定位卡设定：做法（见下图）7.4 楼板定位筋（内支撑）长度同墙厚及柱边长两端刷防锈漆。7.5 墙体第一根竖向钢筋距暗柱主筋为5 cm；第一根墙体水平筋距楼板面为5 cm；暗柱的第 一道箍筋距楼板面为5 cm；墙梁第一根箍筋距暗柱为5 cm。8成品保护8.1 成型钢筋应按平面布置图指定地点摆放，用垫木放整齐，防止钢筋变形、锈蚀、油污。8.2 绑扎墙柱筋时应事先在侧面搭设临时架子，上铺脚手板，施工人员不准蹬踩钢筋。底 板、楼板上下层钢筋绑扎时，支
12、撑马凳要绑牢固，防止操作时蹬踩变形。严格控制 马凳加工精度在3 mm内，防止底板、楼板上部钢筋保护层超差。8.3 严禁随意割断钢筋，当预埋套管必须切断时，按设计要求设置加强钢筋。8.4 绑扎钢筋时禁止碰动预埋件及洞口模板。8.5 模板内面涂脱模剂，要在地面事先刷好，防止污染钢筋。8.6 安装电线管、暖卫管线或其它设施时不得任意切断和移动钢筋，如有相碰，则与土建技 术人员现场协商解决。9安全文明施工措施9.1 钢筋的堆放钢筋堆放区在施工现场的南侧,加工成型的钢筋与原材分开码放,并注明编号、位置,钢筋存 放场地应平整，并划好位置线,箍筋应堆 放整齐,弯钩在一垂直线上。9.2 吊钢筋时应派专人指挥,
13、不得擅自违章作业,风力过大,应停止吊运,应该常对吊钩进行检查, 如发现问题应立即停止吊运,更换合格的吊钩后，方可继续吊运。9.3 进入现场人员必须戴好安全帽，高空作业系好安全带。9.4 施工现场不准抽烟,现场应有足够的防火、灭火器具。9.5 施工中的楼梯口、电梯口、预留洞、出入口应做好有效防护。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工 作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝 并有责任制止他
14、人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许 私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电 挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好 的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动 机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时， 必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看 管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易 燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业 必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后 再作业。14、高处作业材料和工具等物件不得上抛下掷15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病 以及不适于高空作业的人员，不得从事高空作业。
