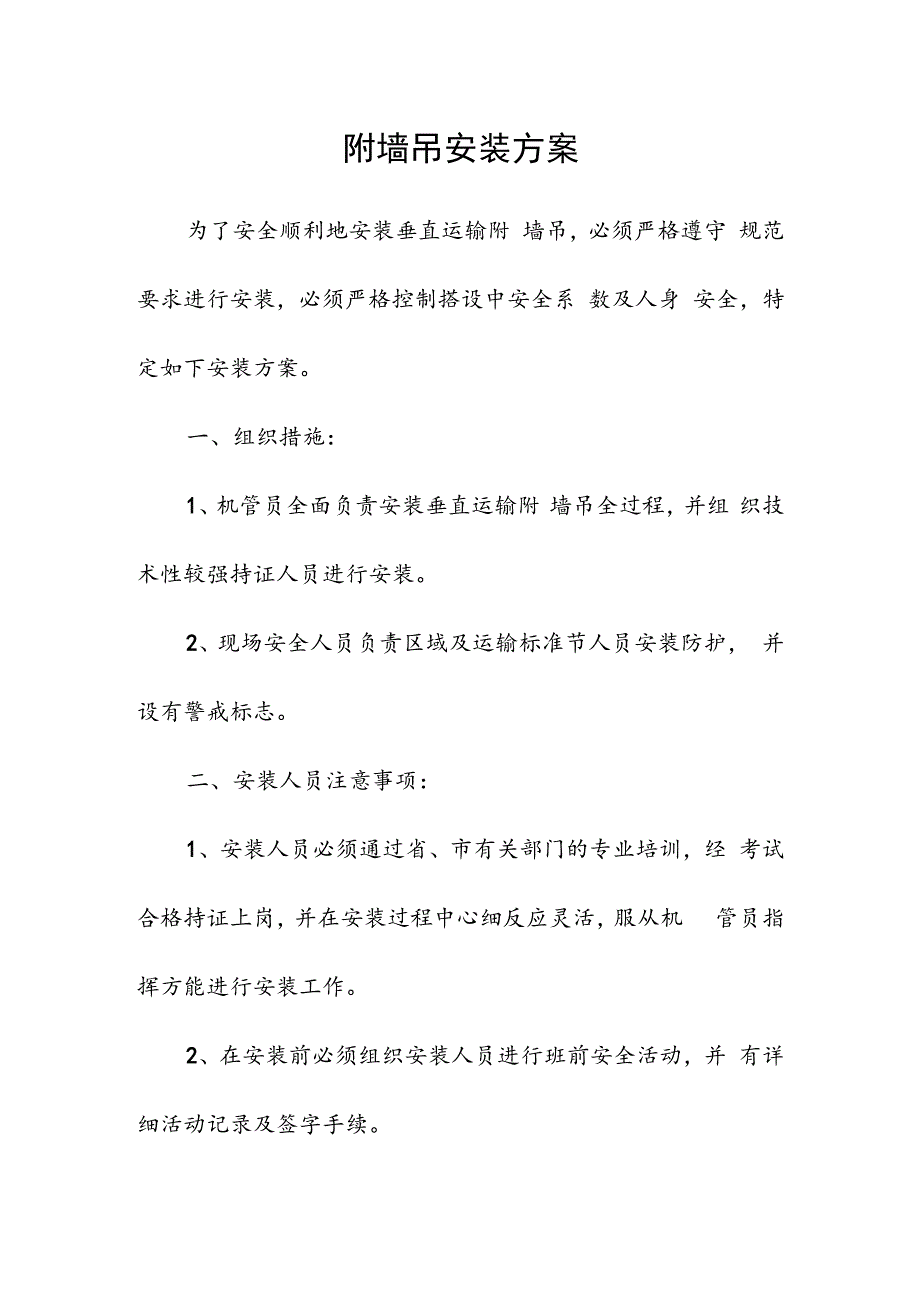

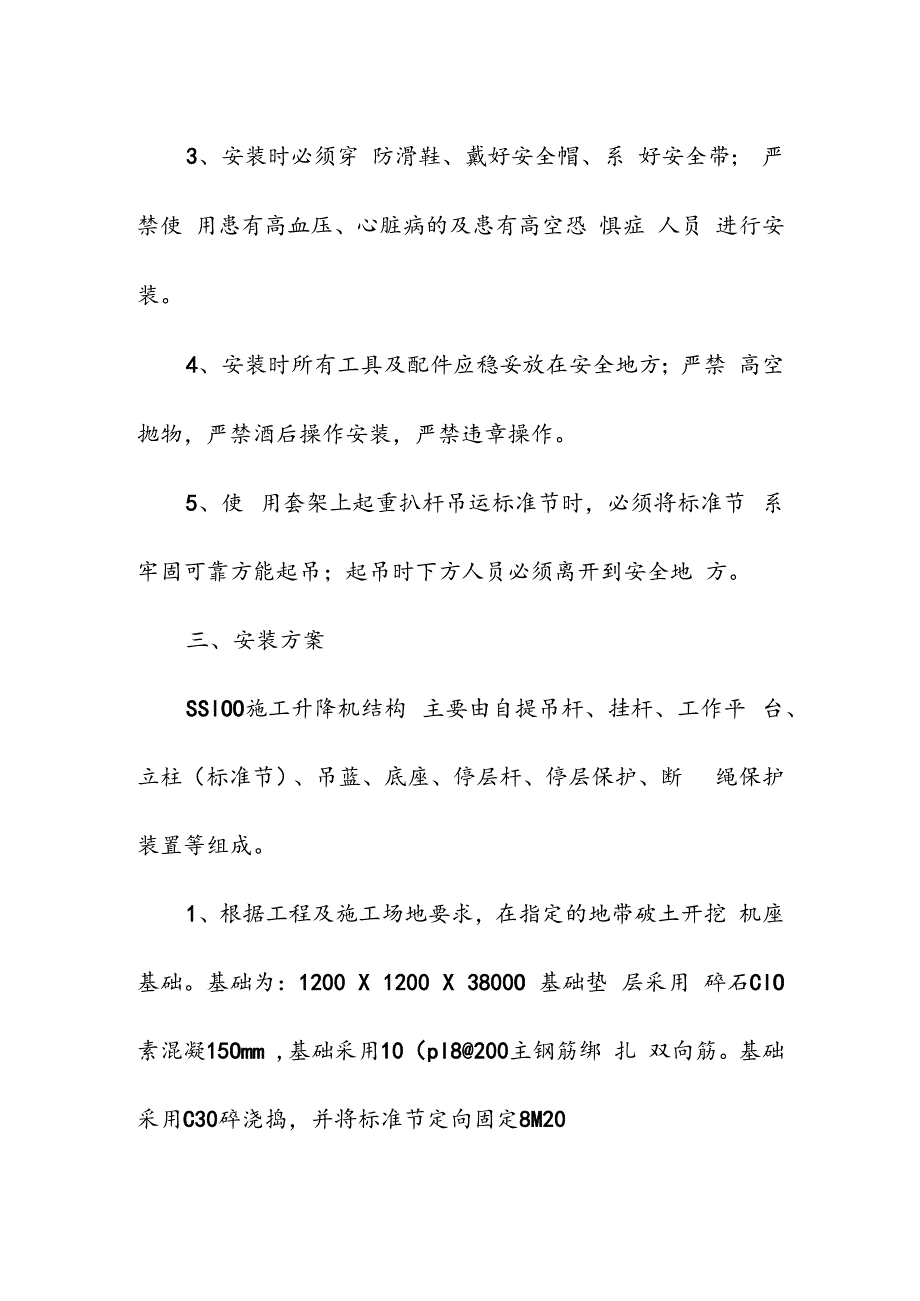

1、附墙吊安装方案为了安全顺利地安装垂直运输附 墙吊，必须严格遵守 规范 要求进行安装，必须严格控制搭设中安全系 数及人身 安全，特定如下安装方案。一、组织措施：1、机管员全面负责安装垂直运输附 墙吊全过程，并组 织技术性较强持证人员进行安装。2、现场安全人员负责区域及运输标准节人员安装防护， 并设有警戒标志。二、安装人员注意事项：1、安装人员必须通过省、市有关部门的专业培训，经 考试合格持证上岗，并在安装过程中心细反应灵活，服从机 管员指挥方能进行安装工作。2、在安装前必须组织安装人员进行班前安全活动，并 有详细活动记录及签字手续。3、安装时必须穿 防滑鞋、戴好安全帽、系 好安全带； 严禁使 用
2、患有高血压、心脏病的及患有高空恐 惧症 人员 进行安装。4、安装时所有工具及配件应稳妥放在安全地方；严禁 高空抛物，严禁酒后操作安装，严禁违章操作。5、使 用套架上起重扒杆吊运标准节时，必须将标准节 系 牢固可靠方能起吊；起吊时下方人员必须离开到安全地 方。三、安装方案SSlOO施工升降机结构 主要由自提吊杆、挂杆、工作平 台、立柱（标准节）、吊蓝、底座、停层杆、停层保护、断 绳保护装置等组成。1、根据工程及施工场地要求，在指定的地带破土开挖 机座基础。基础为：1200 X 1200 X 3800O 基础垫 层采用 碎石ClO素混凝15Omm ,基础采用10（pl8200主钢筋绑 扎 双向筋。

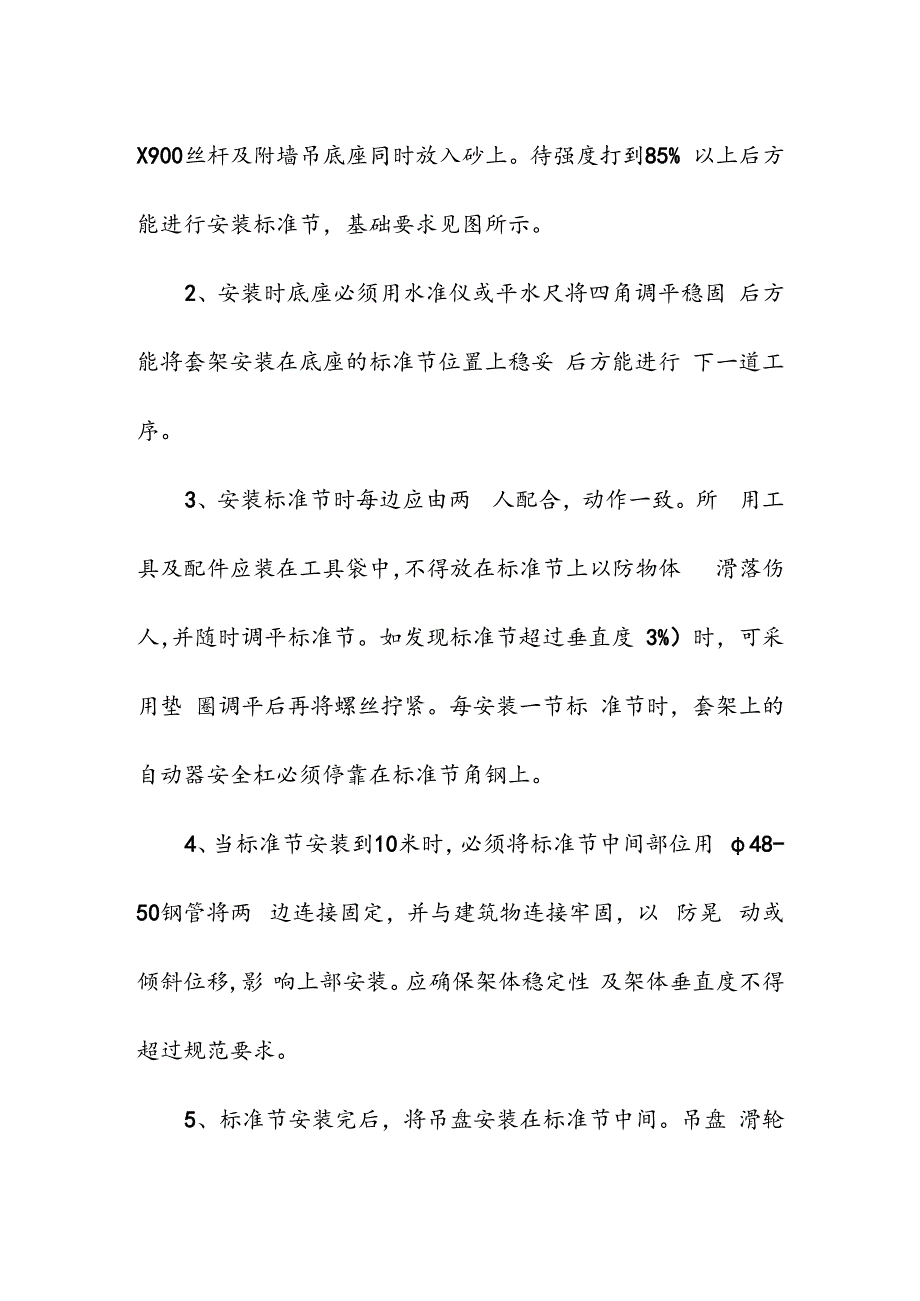

3、基础采用C30碎浇捣，并将标准节定向固定8M20X900丝杆及附墙吊底座同时放入砂上。待强度打到85% 以上后方能进行安装标准节，基础要求见图所示。2、安装时底座必须用水准仪或平水尺将四角调平稳固 后方能将套架安装在底座的标准节位置上稳妥 后方能进行 下一道工序。3、安装标准节时每边应由两 人配合，动作一致。所 用工具及配件应装在工具袋中，不得放在标准节上以防物体 滑落伤人，并随时调平标准节。如发现标准节超过垂直度 3%）时，可采用垫 圈调平后再将螺丝拧紧。每安装一节标 准节时，套架上的自动器安全杠必须停靠在标准节角钢上。4、当标准节安装到10米时，必须将标准节中间部位用 48-50钢管将两
4、边连接固定，并与建筑物连接牢固，以 防晃 动或倾斜位移,影 响上部安装。应确保架体稳定性 及架体垂直度不得超过规范要求。5、标准节安装完后，将吊盘安装在标准节中间。吊盘 滑轮与标准节间隙不得大于IOmmo标准节必须随架体高度 设置连墙点，且须与建筑物连接拉牢，连接方式见图所示。四、检查试验验收要求：1、垂直运输附 墙吊安装完后，机管员同参与安装的人 员按JGJ59-99安全检查标准进行自检。自检合格报请公 司安全部门、监理及有关人员进行检查。2、空载试验：在空载情况下以提升机各工作速度 进行 上升、下降、变速、制动等动作，在全程范 围内进行五次 空载反复运行，对各安全装置进行灵敏度 试验。试验
5、结果 各机构动作平稳、准确无振颤和冲击等现象。安全装置灵 活可靠，起、制动正常，无瞬时滑移现象，运行平稳，无 异常响声。3、额定荷载试验：吊蓝内施加额定荷载LOT,将吊蓝 上升34m停住进行模拟断绳试验，试验结果断绳保护装置 灵敏可靠。4、超载试验：取额定荷载的125% （按5%逐级加荷）， 荷载在吊蓝内均匀 布 置，做上升、下降、变速、制动，动 作准确可靠，无异常现象，金属结构 无变形、无裂纹、无 连接损坏和松动现象。5、结构应力试验：结构材质为Q235,屈服极限为 235MPa,额定工况下，标准节最大应力点第3点，其值为 -13.6MPa,该点自重应力值为-18.5MPa,故合应力值为 -
6、32.1MPa,无梁应力值为48.4MPa,该点自重应力值为 1.8MPa,其合应力值为502MPa0 安全系 数：h = 235/50.2 =4.68o6、架体稳定性每层楼与建筑物连接附 着（见图），吊 蓝顶部满硬封闭,吊蓝两 侧用钢板 封闭，吊蓝进出料 设置安全联锁门，进料口搭设双层防砸棚，出料口搭设单独 接料台并设安全门。立柱采用48钢管作稳固防护架并挂 设密目安全。7、对突发性停电时，应立即切断电源并将吊重物品安 全的下放到地面，当吊蓝上升到离地面3m时采用48钢管 横穿在吊蓝下面立柱上，采用人工将刹车缓慢稳固停在两 根48钢管上，或者缓慢下降到地面，严禁人员上吊蓝。8、定期保养：(1
7、)进行日常保养，做到“十字”工作法(每十五天一次)；(2)检查标准节之间的连接螺栓，如有松动合脱落，应及时拧紧和增补；(3)对各零部件联接螺栓，钢丝绳的压板、绳夹等处 的懦夫栓和螺母紧固一次，严禁扬程钢丝绳拖地。(4)检查滑轮转动是否灵活，并加涂润 滑脂。(5)检查吊蓝导向轮转动是否灵活，并加涂润 滑脂。(6)立柱角钢导轨面涂抹润滑脂。(7)钢丝绳表面经常涂润 滑脂。9、定期检修：(1)在运输及堆 放过程中，应防止碰坏损伤金属结构 件，并防止结构 件变形，如发现碰损，整 机扭曲和变形， 未经修复不得使用。(2)检查各金属结构 件，其焊区或母材有无裂纹，检 查结构件有无腐蚀现象，如发现应及时处理
8、。(3)检查各连接螺栓和销轴，若发现有过度 磨损或变 形应予更换。(4)检修或更换各钢丝绳，并定期 抹润 滑脂。(5)检查和更换某些磨损较大的零部件。(6)每项工程结束后，必须对各部件喷刷油漆一次和 大修一次，以防锈蚀。10、在检查过程中对架体制作、上极限位下极限位保险 装置、断绳保险装置、架体稳定、钢丝绳、楼层卸料平台防 护及出料安全门、吊盘顶防砸板、架体垂直度、传动系 统、 联络信号、卷 扬机操作棚、进料口双层防砸棚、吊盘安全 门、避雷共14项的检查必须达到规范 要求。11、通过检查符合规范要求，必须严格履行验收手续和 责任人签字，方能交付给持证机械操作人员使用。施工现场安全施工注意事项：
9、1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工 作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝 并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许 私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜
10、绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好 的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动 机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时, 必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看 管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易 燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必 须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后 再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
