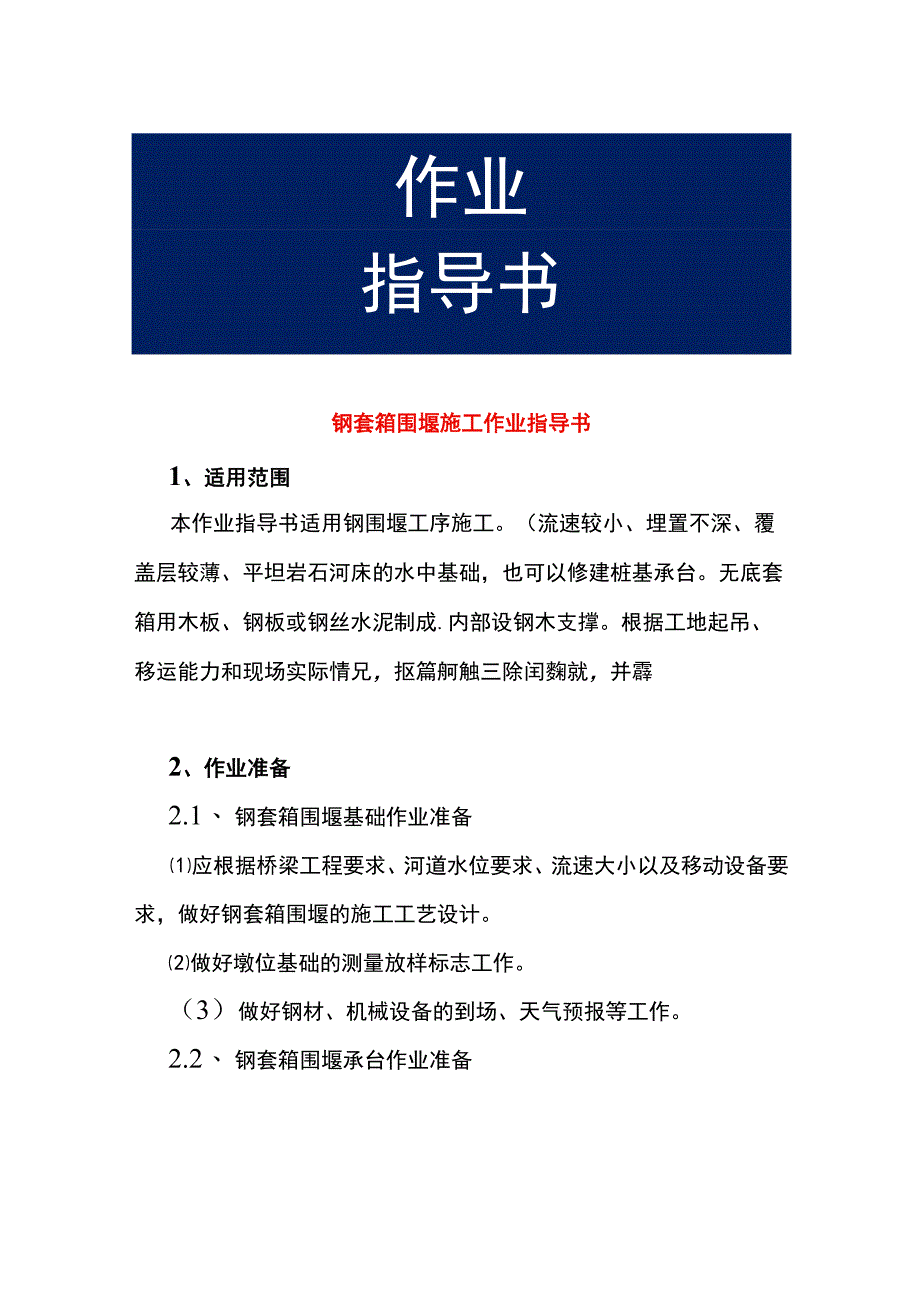

1、作业指导书钢套箱围堰施工作业指导书1、适用范围本作业指导书适用钢围堰工序施工。（流速较小、埋置不深、覆盖层较薄、平坦岩石河床的水中基础，也可以修建桩基承台。无底套箱用木板、钢板或钢丝水泥制成.内部设钢木支撑。根据工地起吊、移运能力和现场实际情兄，抠篇舸触三除闰麴就，并霹2、作业准备2.1、 钢套箱围堰基础作业准备应根据桥梁工程要求、河道水位要求、流速大小以及移动设备要求，做好钢套箱围堰的施工工艺设计。做好墩位基础的测量放样标志工作。（3）做好钢材、机械设备的到场、天气预报等工作。2.2、 钢套箱围堰承台作业准备深水桩基础或沉井基础已经施工完毕。根据河道的水流、水位情况，做好通航等工作。（3）在

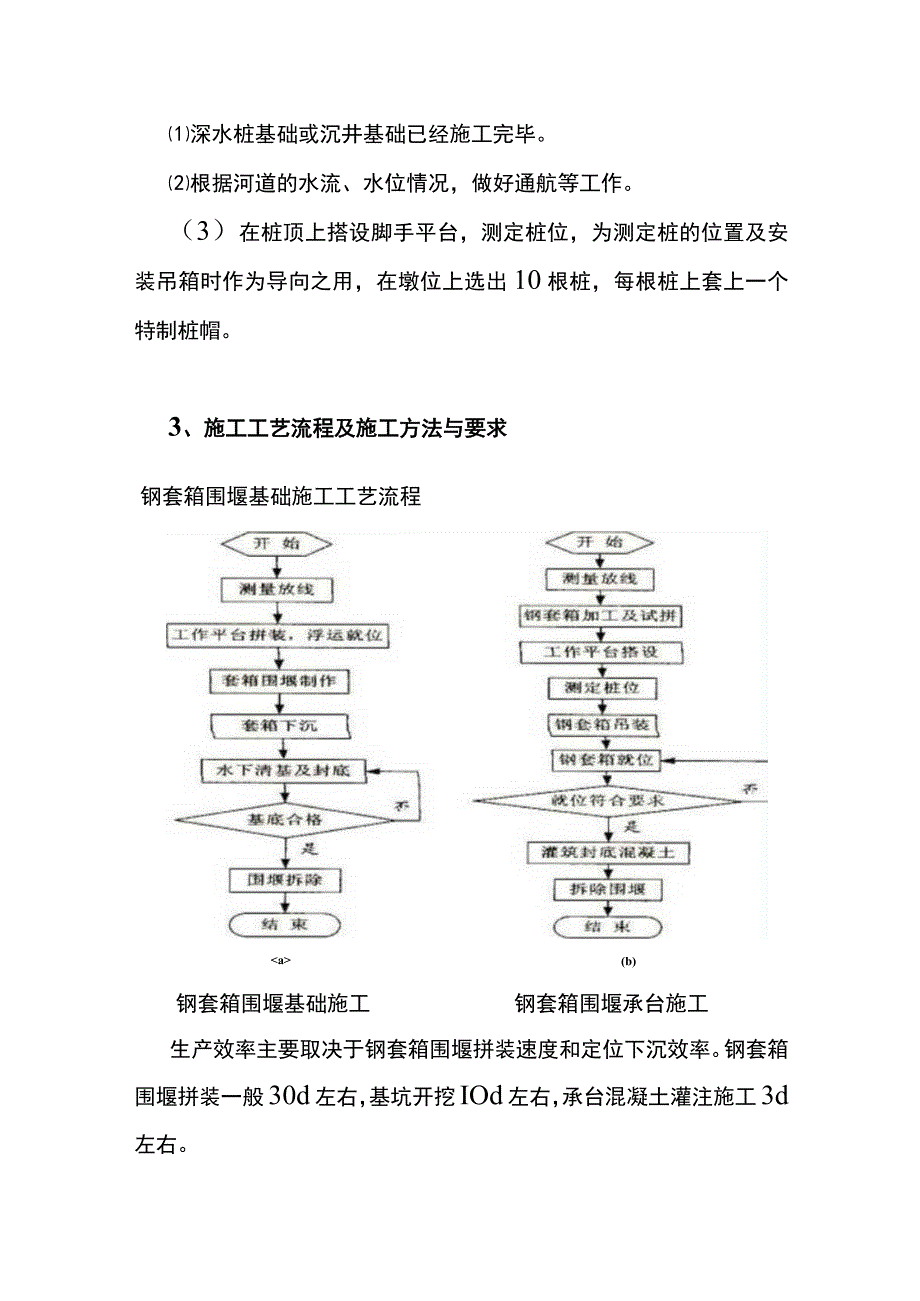

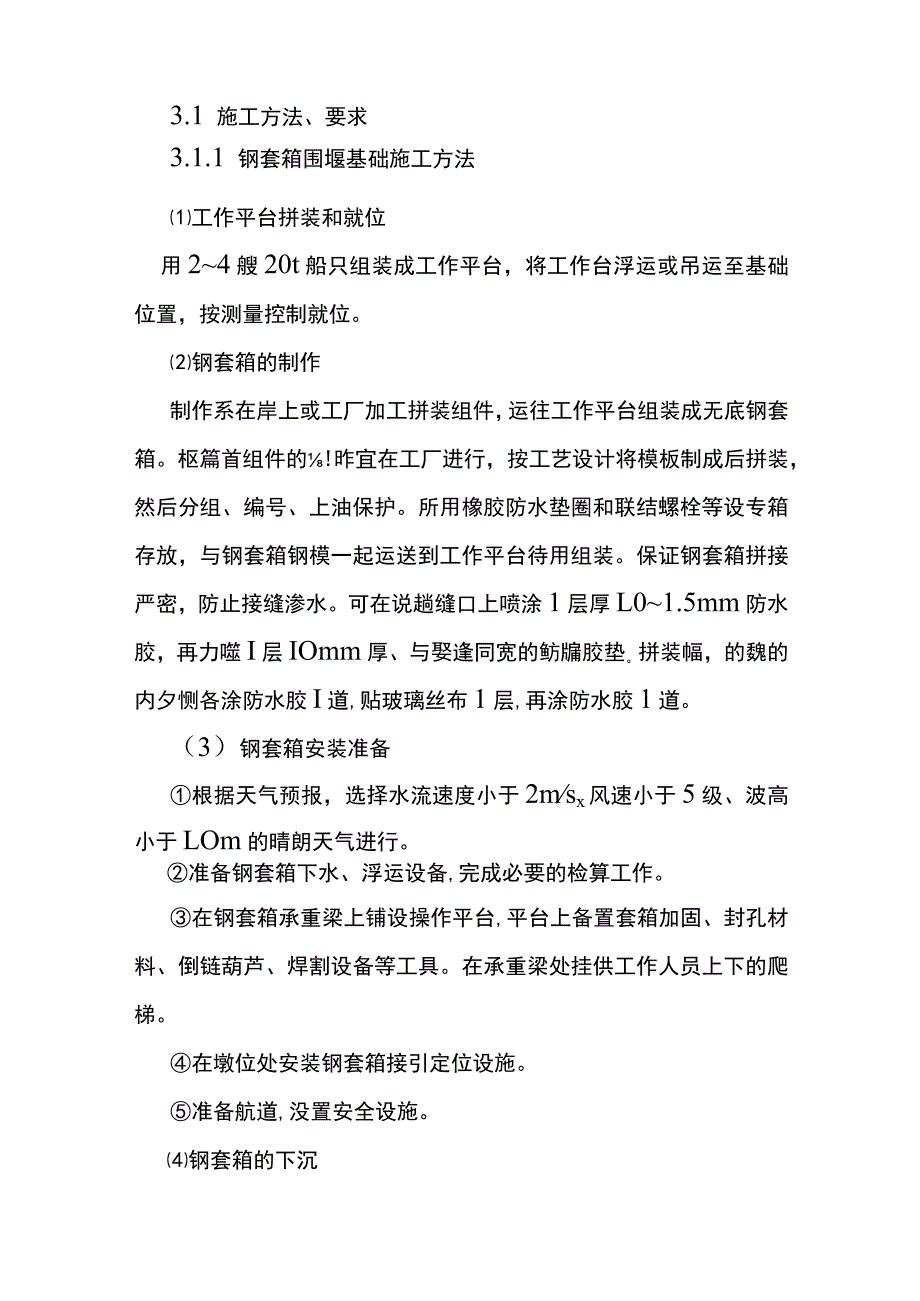

2、桩顶上搭设脚手平台，测定桩位，为测定桩的位置及安装吊箱时作为导向之用，在墩位上选出10根桩，每根桩上套上一个特制桩帽。3、施工工艺流程及施工方法与要求钢套箱围堰基础施工工艺流程(b)钢套箱围堰基础施工钢套箱围堰承台施工生产效率主要取决于钢套箱围堰拼装速度和定位下沉效率。钢套箱围堰拼装一般30d左右，基坑开挖IOd左右，承台混凝土灌注施工3d左右。3.1 施工方法、要求3.1.1 钢套箱围堰基础施工方法工作平台拼装和就位用24艘20t船只组装成工作平台，将工作台浮运或吊运至基础位置，按测量控制就位。钢套箱的制作制作系在岸上或工厂加工拼装组件，运往工作平台组装成无底钢套箱。枢篇首组件的!昨宜在工厂
3、进行，按工艺设计将模板制成后拼装，然后分组、编号、上油保护。所用橡胶防水垫圈和联结螺栓等设专箱存放，与钢套箱钢模一起运送到工作平台待用组装。保证钢套箱拼接严密，防止接缝渗水。可在说趟缝口上喷涂1层厚L01.5mm防水胶，再力噬I层IOmm厚、与娶逢同宽的鲂牖胶垫。拼装幅，的魏的内夕恻各涂防水胶I道,贴玻璃丝布1层,再涂防水胶1道。（3）钢套箱安装准备根据天气预报，选择水流速度小于2msx风速小于5级、波高小于LOm的晴朗天气进行。准备钢套箱下水、浮运设备,完成必要的检算工作。在钢套箱承重梁上铺设操作平台,平台上备置套箱加固、封孔材料、倒链葫芦、焊割设备等工具。在承重梁处挂供工作人员上下的爬梯。
4、在墩位处安装钢套箱接引定位设施。准备航道,没置安全设施。钢套箱的下沉下沉土前应清!除河梯面障碍物,然后用浮吊船将钢套箱吊起,拆去工作台上脚手架，对准墩位的接引装置后吊缆徐徐放松,使钢套箱依靠自重慢慢下沉。清基封底要解决好无底钢套箱底部因与土或岩层接触面不均匀密合产生的渗漏。需先由潜水工将套箱脚与岩面间空隙部分的泥沙软层清除干净，然后在无底钢套箱脚堆码一圈砂袋,作为封堵砂浆的内模,再用布袋或水桶盛1：1水泥砂浆,缓慢吊送给潜水工,由潜水工将砂浆轻轻倒入无底钢套箱壁脚底与沙袋之间以增强封堵效果，防止清基时沙砾涌入套箱内。如因无底钢套箱本身变形而发生的渗漏,可用棉絮在内侧嵌塞，同时在漏缝外侧撒大量的
5、木屑或谷糠,使其由水夹带至漏水处自行堵塞。清基可以采取水下挖基,用吹砂吸泥或静水挖抓泥沙的办法；当排干水后，清凿风化岩层时,若仍有少量渗水，则设置集水井,将水排出井外。3.1.2 铜套箱围堰承台施工方法有底钢套箱围堰加工与试拼装为了保证有底钢套箱的加工精度,在河岸上找一较为开阔的场地，夯实并用水泥砂浆抹平，用钢板、型钢搭设简易的工作平台,在其上放样加工。钢板下料采用剪切机和自动切割机。加工吊箱时严格控制栓接面顺直平整,硼勒邕浏的密封橡胶条的密贴。三:有底钢套箱试拼工作在工地钢结构加工场进行搭设高约Im的支架，测量放缰艇位B,在支架上先放2根托梁,然后吊放3块底模,调整底模的尺寸和水平,符合要求
6、后.将底模临时点焊固定。侧模拼装从长方向巾间开始,顺序延伸,最后拼臧方向并合拢。侧模园并过程中,应检测三模与侧模、侧模与底模的栓孔连接情况：安装侧模支撑及拉筋,检验侧模平面尺寸、垂直度及对角线方正情况。有底钢套箱结构合理,受力明确,具司充学力、防渗水、漏水等功能：钢套箱可在施工现场加工。减少工厂加工造成的运输费用,降低有底钢套箱的成本。有底钢套箱可以多次周转使用，除底模因伸人桩基无法拆除外,其余各部件均能拆除，多次倒用。减少加工数量，节约材料。有底钢套箱抗浮力的关键技术：在有底钢套箱侧模与主粱间安放并楔紧工字钢，当水位上升、浮力大于钢套箱重量时,通过吊箱侧模、底模、底模托架、立柱等将力传至桩基
7、.让桩基承受浮力。另外在有底钢套箱侧模的上部警戒水位线处,设置46个进水孔，以防汛期施工承台封底混凝土施工完后、灌注第一次承台混凝土前,水位突然升高引起浮力过大，造成有底钢套箱及封底混凝土的破坏。有底钢套箱防渗漏水的关键技术：在有底钢套箱连接处采用螺栓连接并夹入槽形橡胶条密封，以防渗漏水；有底钢套箱底模预留孔与桩基钢护筒间有一定缝隙,在有底钢套箱安装完毕后,沿钢护筒外缘设两块半圆环形钢板。然后将水糜沿Wp筒外缘绕一圈，保证水下封底显疑土不漏浆；水下封底曷疑土是有底钢套箱防渗漏的主体,并且与底模共同承载承台混凝土重量，应确保水下封底混凝土的灌注质量。搭设脚手平台、测定桩位在桩顶搭脚手平台,用交会
8、法测出桥墩的纵横中心轴线，并测出桩顶的中心线和高程。有底钢套箱吊装在有底钢套箱安装前，应调查水文资料,掌握桥址处吊箱施工期的水位预报资料（尤其是高潮低潮水位），在有底钢套箱安装前23d昼夜连续实测水位变化情况，并做分析比较；对水中墩现有桩护筒的实际位置（包括倾斜度）海触屋绘三.施！平等靖桩的位置要考虑是否影响有底钢套箱的蟾、下沉调查承台处是否有影响有底钢套箱施工的其他障碍物；做好拆除施工平台的工作.并准备好吊装有底钢戴首的浮吊、平板驳及10个IoOkN倒链；在陶册页留1m,表面凿毛清洗干净，测量放样定出有底钢套箱立柱的准确位置后将立柱吊人桩基内,高程误差不大于5mm,垂直度不大于1/000,并
9、灌注不低于桩基强度等级的混凝土。陆地用160kN汽车吊机将底模装在1台8t长板汽车上运至河迦马头,吊车隹阵装!阻，用T叟100OkN平板验船退上搭设支架。按相位置先例琢再按Il腑放底模，其平整度及各部尺寸符合要求后，在底模k将吊杆及邮管安装好，并将吊点焊在底模上。用拖船将平板驳船运至墩位,在低潮位时，用300OkN浮吊将底模缓缓吊起,沿钢护筒的边缘缓慢下降（不要进入水中），然弱10个IoOkN倒链（每个W嘀石圭2个）替换浮吊。用浮吊拼装侧模，其拼装顺序按试拼的Jl质序进行,在水上拼装侧模时,每片侧模外侧设置轻型活动钢筋吊架，以便进行侧模与侧模、侧模与底模的螺栓连接。将有底钢套箱内的内模支撑及拉
10、筋安装好，侧模的整体尺寸通过支撑、拉筋和螺栓来调整,使之符合施工图要求。有底钢套箱底模侧模安装完毕后，用倒链将有底钢套箱沿护筒下降至施工图高程。用浮吊安装抗浮工字钢及主梁，将主梁与立柱焊接牢固,并将主梁、工字钢、侧模之间塞紧以便共同受力。安装上部吊杆的锚具、锚梁及垫板。吊杆为吊箱的生根受力部件,材料为32精轧螺纹钢筋，可多次使用。在低水位时将有底钢套箱内的10个倒链的吊钩拆除,完成有底钢套箱受力的转换。用2块半圆的环形钢板沿护筒套下去，并用水泥袋将护筒与底模的空隙堵住。灌注封底水下混凝土有底钢套箱就位后，灌注一定厚度水下混凝土封底。有底钢套箱底面积较大，一次封底较为困难。施工时，用薄钢板根据钢
11、护筒的位置，将底模分为若干块。每块依次用移动式导管灌注水下封底混凝0在低水位时抽水检查封底混凝土的质量，如有漏水可用水泥袋进行堵漏。切除有底钢套箱内钢护筒，封底混凝土表面凿毛，清理干净，清除有底钢套箱内的积水。抽水、凿桩头、绑扎承台钢筋骨架灌注承台混凝土有底钢套箱受力是按分层灌注混凝土设计的承台混凝土分3次灌注，用混凝土输送泵灌注，插入式振捣棒振捣。当下层混凝土强度达到施工图标示强郸80%时方可灌注上一层混凝土。灌注混凝土自中心开始对称向两端延伸.以保证有底钢套箱及下一层混凝土均匀受力。有底钢套箱的拆除拆除有底钢套箱上平台,割断钢箍，用起重船将有底钢套箱侧板逐块拆除。有底钢套箱内的支撑随承台混
12、凝土分层灌注逐层拆除，未灌注部分的支撑暂不拆除。承台混凝土灌注完后72h卸下吊杆.拆除底模托梁，吊走主梁及抗浮工字钢。潜水员将水中侧模与底模的连接螺栓和侧模间的连接螺栓拆除，其余螺栓水上拆除。先拆除短边侧模，然后拆除长边侧模。4、质量控制与检验围堰拼装及就位允许偏差和检验方法序项目允许偏差检验方法1内侧尺寸长、宽长、宽1/700尺量检查每边不少于2处2对角线对角线1/500尺量上、下口3围堰中线扭角1测量检查4围堰倾斜度箱体高度1/505围堰做承台刑邺寸、雌扁立15mm5、劳动组织钢套箱围堰法桥基施工人员应包括：施工平台浮运定位、钢套箱围堰拼装、围堰浮吊下沉、清基封底、水下混凝土灌注等班组共5
13、0人左右。6、机械设备配置6.1 钢套箱钢套箱是利用角钢、工字钢或槽钢等刚性杆件与钢板连接。在施工钻孔桩时，钢蓄熊1边尺寸和台T,也可t集台每边大0.10.2m;在扩大基础敞口开寸郭寸，钢套箱应tl三R寸大1.0-1.5m,同时应满足抽水设备和集水井设置的需要。第百总高度应根?骼施工阶段的B高水位、抽水最高水位、渡洪最高水位及中局!三度、基坑需要开磔繇度以及基底地颗据疆（如涌水、翻砂、拱起的可能性）确定。为拼装、m吊装的方便，钢骨酶节高约2.5m。一般采用薄钢板制成长约2.54.0m,宽LO1.5o的钢模板,模板四周采用角抠焊接作为骨架，中间用角钢或槽钢厚成肋条,其前阿根三强三需要酌定。为便于
