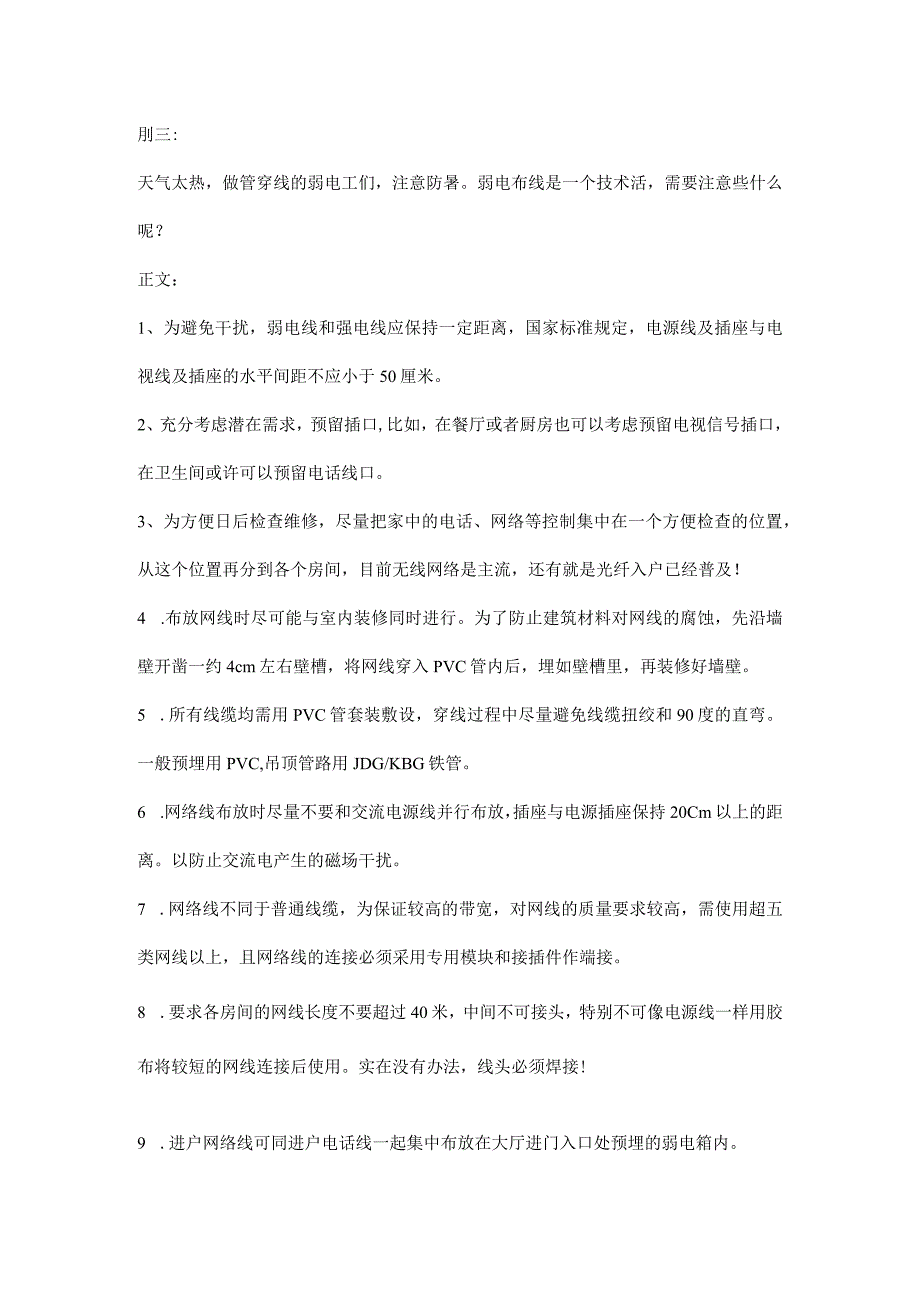

弱电工程布线注意事项2016-7-30.docx_第1页
第1页 / 共3页

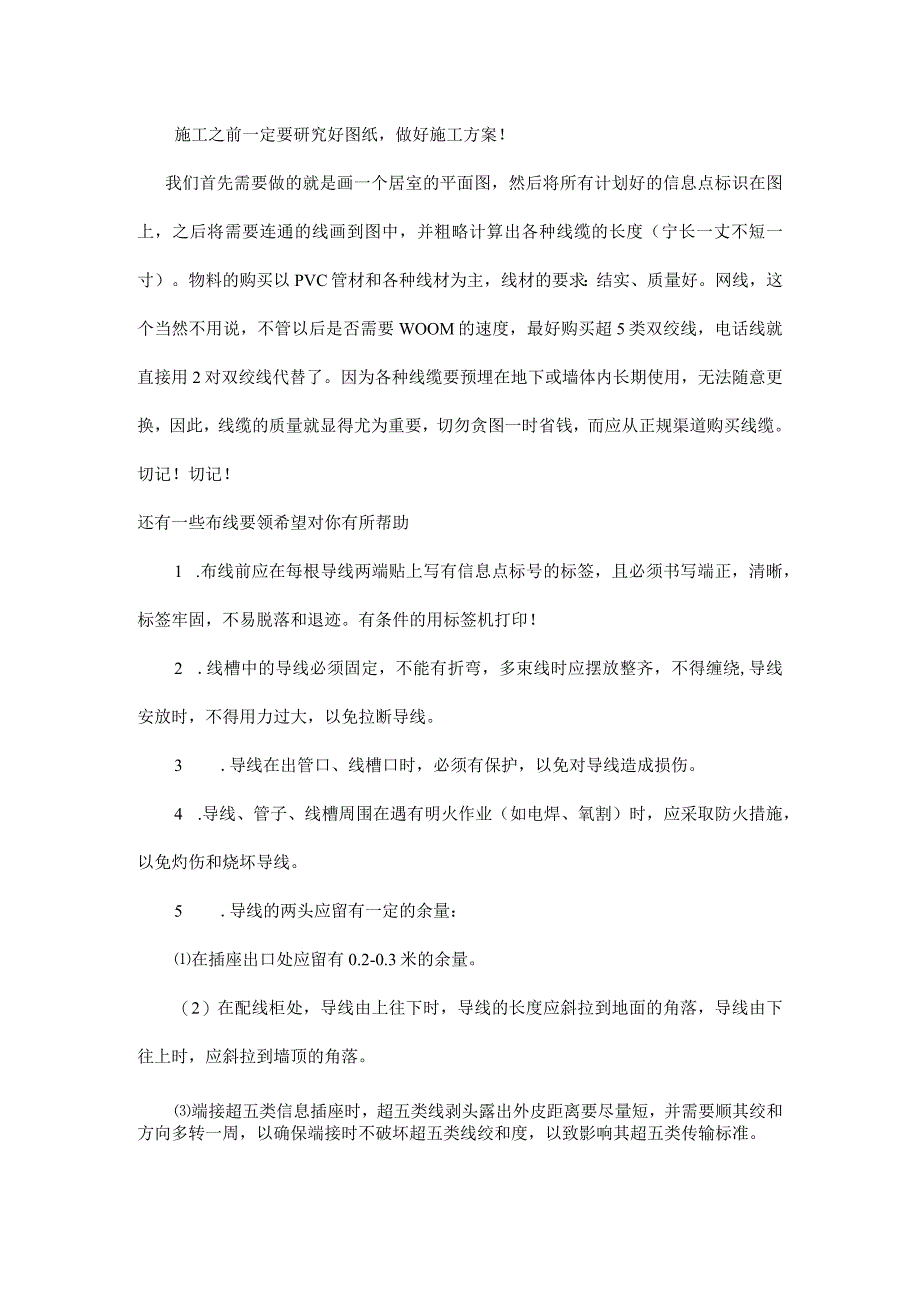

弱电工程布线注意事项2016-7-30.docx_第2页
第2页 / 共3页

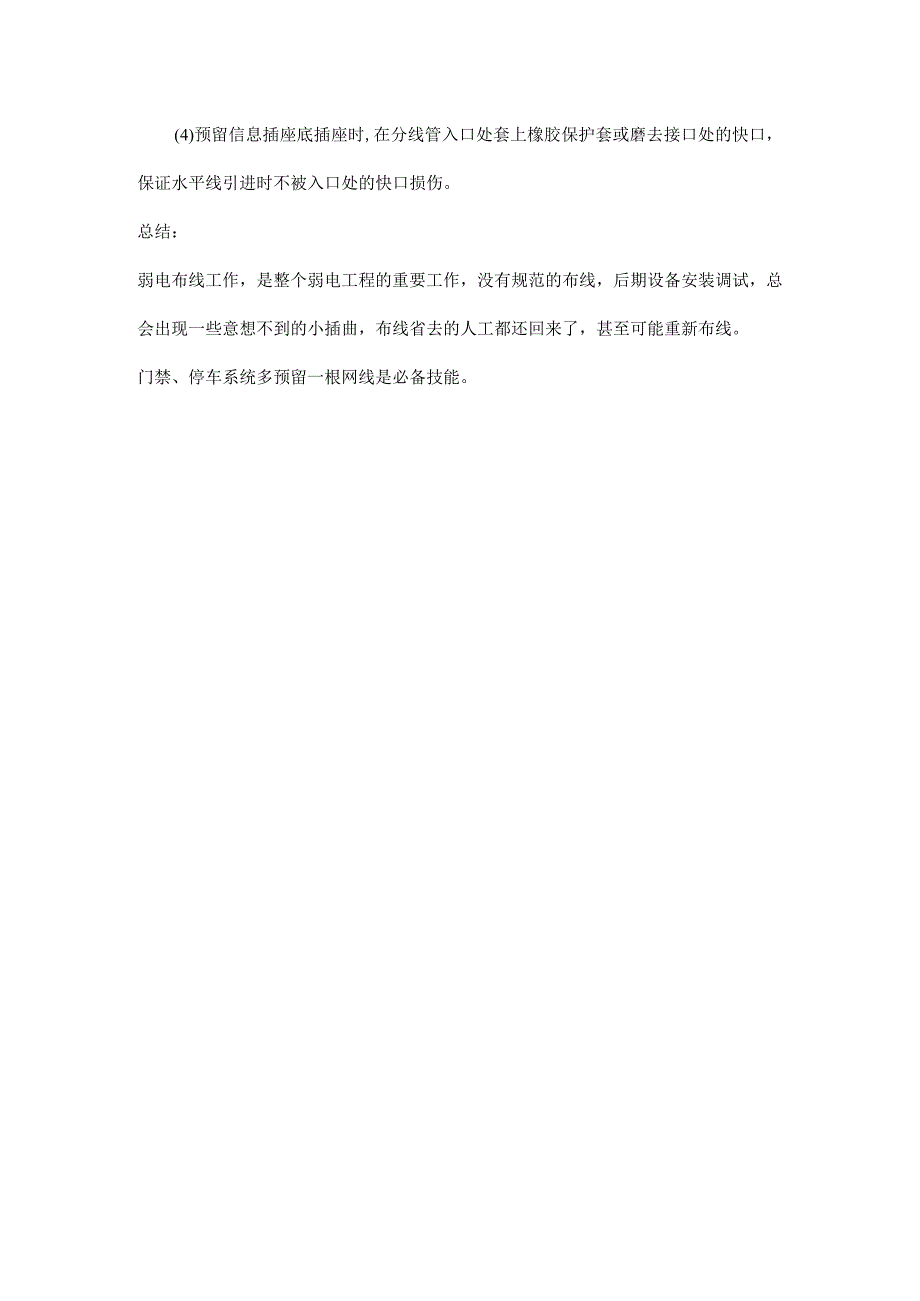

弱电工程布线注意事项2016-7-30.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《弱电工程布线注意事项2016-7-30.docx》由会员分享,可在线阅读,更多相关《弱电工程布线注意事项2016-7-30.docx(3页珍藏版)》请在第壹文秘上搜索。

1、刖三:天气太热,做管穿线的弱电工们,注意防暑。弱电布线是一个技术活,需要注意些什么呢?正文:1、为避免干扰,弱电线和强电线应保持一定距离,国家标准规定,电源线及插座与电视线及插座的水平间距不应小于50厘米。2、充分考虑潜在需求,预留插口,比如,在餐厅或者厨房也可以考虑预留电视信号插口,在卫生间或许可以预留电话线口。3、为方便日后检查维修,尽量把家中的电话、网络等控制集中在一个方便检查的位置,从这个位置再分到各个房间,目前无线网络是主流,还有就是光纤入户已经普及!4 .布放网线时尽可能与室内装修同时进行。为了防止建筑材料对网线的腐蚀,先沿墙壁开凿一约4cm左右壁槽,将网线穿入PVC管内后,埋如壁

2、槽里,再装修好墙壁。5 .所有线缆均需用PVC管套装敷设,穿线过程中尽量避免线缆扭绞和90度的直弯。一般预埋用PVC,吊顶管路用JDG/KBG铁管。6 .网络线布放时尽量不要和交流电源线并行布放,插座与电源插座保持20Cm以上的距离。以防止交流电产生的磁场干扰。7 .网络线不同于普通线缆,为保证较高的带宽,对网线的质量要求较高,需使用超五类网线以上,且网络线的连接必须采用专用模块和接插件作端接。8 .要求各房间的网线长度不要超过40米,中间不可接头,特别不可像电源线一样用胶布将较短的网线连接后使用。实在没有办法,线头必须焊接!9 .进户网络线可同进户电话线一起集中布放在大厅进门入口处预埋的弱电

3、箱内。施工之前一定要研究好图纸,做好施工方案!我们首先需要做的就是画一个居室的平面图,然后将所有计划好的信息点标识在图上,之后将需要连通的线画到图中,并粗略计算出各种线缆的长度(宁长一丈不短一寸)。物料的购买以PVC管材和各种线材为主,线材的要求:结实、质量好。网线,这个当然不用说,不管以后是否需要WOOM的速度,最好购买超5类双绞线,电话线就直接用2对双绞线代替了。因为各种线缆要预埋在地下或墙体内长期使用,无法随意更换,因此,线缆的质量就显得尤为重要,切勿贪图一时省钱,而应从正规渠道购买线缆。切记!切记!还有一些布线要领希望对你有所帮助1 .布线前应在每根导线两端贴上写有信息点标号的标签,且

4、必须书写端正,清晰,标签牢固,不易脱落和退迹。有条件的用标签机打印!2 .线槽中的导线必须固定,不能有折弯,多束线时应摆放整齐,不得缠绕,导线安放时,不得用力过大,以免拉断导线。3 .导线在出管口、线槽口时,必须有保护,以免对导线造成损伤。4 .导线、管子、线槽周围在遇有明火作业(如电焊、氧割)时,应采取防火措施,以免灼伤和烧坏导线。5 .导线的两头应留有一定的余量:在插座出口处应留有0.2-0.3米的余量。(2)在配线柜处,导线由上往下时,导线的长度应斜拉到地面的角落,导线由下往上时,应斜拉到墙顶的角落。端接超五类信息插座时,超五类线剥头露出外皮距离要尽量短,并需要顺其绞和方向多转一周,以确保端接时不破坏超五类线绞和度,以致影响其超五类传输标准。(4)预留信息插座底插座时,在分线管入口处套上橡胶保护套或磨去接口处的快口,保证水平线引进时不被入口处的快口损伤。总结:弱电布线工作,是整个弱电工程的重要工作,没有规范的布线,后期设备安装调试,总会出现一些意想不到的小插曲,布线省去的人工都还回来了,甚至可能重新布线。门禁、停车系统多预留一根网线是必备技能。
