《用重烧氧化镁做了几组关于凝结时间的试验.docx》由会员分享，可在线阅读，更多相关《用重烧氧化镁做了几组关于凝结时间的试验.docx（5页珍藏版）》请在第壹文秘上搜索。

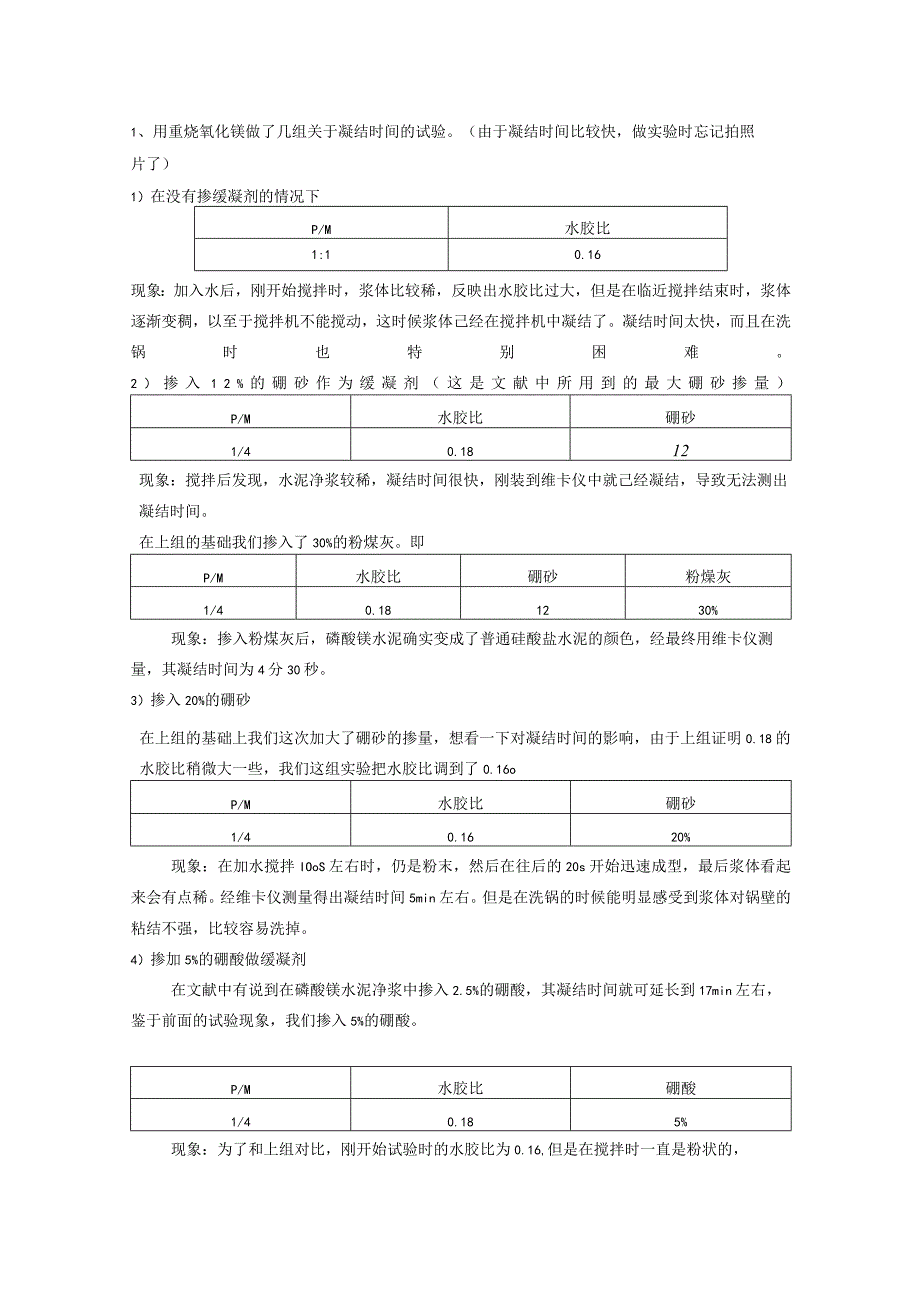

1、1、用重烧氧化镁做了几组关于凝结时间的试验。（由于凝结时间比较快，做实验时忘记拍照片了）1）在没有掺缓凝剂的情况下P/M水胶比1:10.16现象：加入水后，刚开始搅拌时，浆体比较稀，反映出水胶比过大，但是在临近搅拌结束时，浆体逐渐变稠，以至于搅拌机不能搅动，这时候浆体己经在搅拌机中凝结了。凝结时间太快，而且在洗锅时也特别困难。2）掺入12%的硼砂作为缓凝剂（这是文献中所用到的最大硼砂掺量）P/M水胶比硼砂1/40.1812现象：搅拌后发现，水泥净浆较稀，凝结时间很快，刚装到维卡仪中就己经凝结，导致无法测出凝结时间。在上组的基础我们掺入了30%的粉煤灰。即P/M水胶比硼砂粉燥灰1/40.1812
2、30%现象：掺入粉煤灰后，磷酸镁水泥确实变成了普通硅酸盐水泥的颜色，经最终用维卡仪测量，其凝结时间为4分30秒。3）掺入20%的硼砂在上组的基础上我们这次加大了硼砂的掺量，想看一下对凝结时间的影响，由于上组证明0.18的水胶比稍微大一些，我们这组实验把水胶比调到了0.16oP/M水胶比硼砂1/40.1620%现象：在加水搅拌IOoS左右时，仍是粉末，然后在往后的20s开始迅速成型，最后浆体看起来会有点稀。经维卡仪测量得出凝结时间5min左右。但是在洗锅的时候能明显感受到浆体对锅壁的粘结不强，比较容易洗掉。4）掺加5%的硼酸做缓凝剂在文献中有说到在磷酸镁水泥净浆中掺入2.5%的硼酸，其凝结时间就

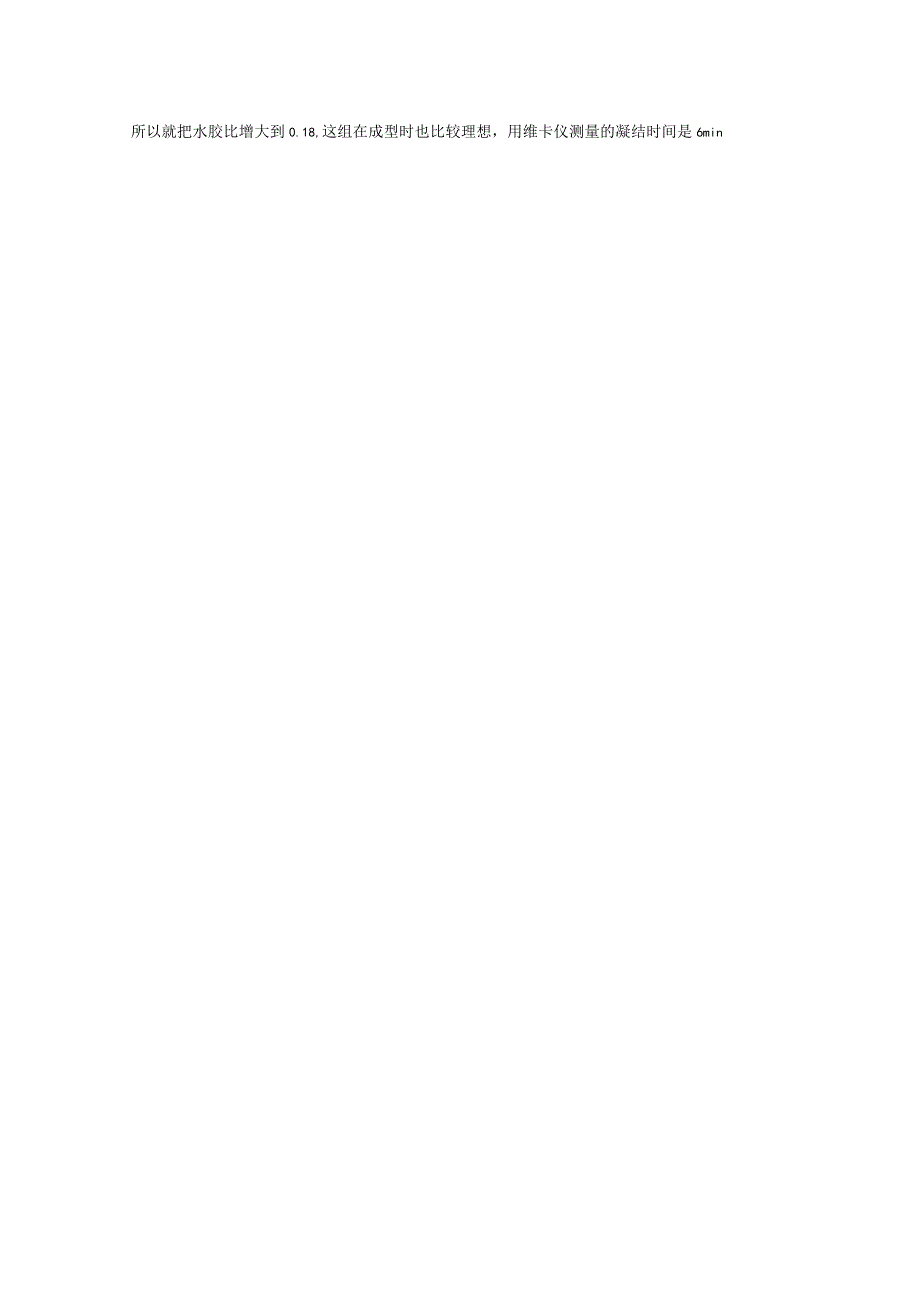

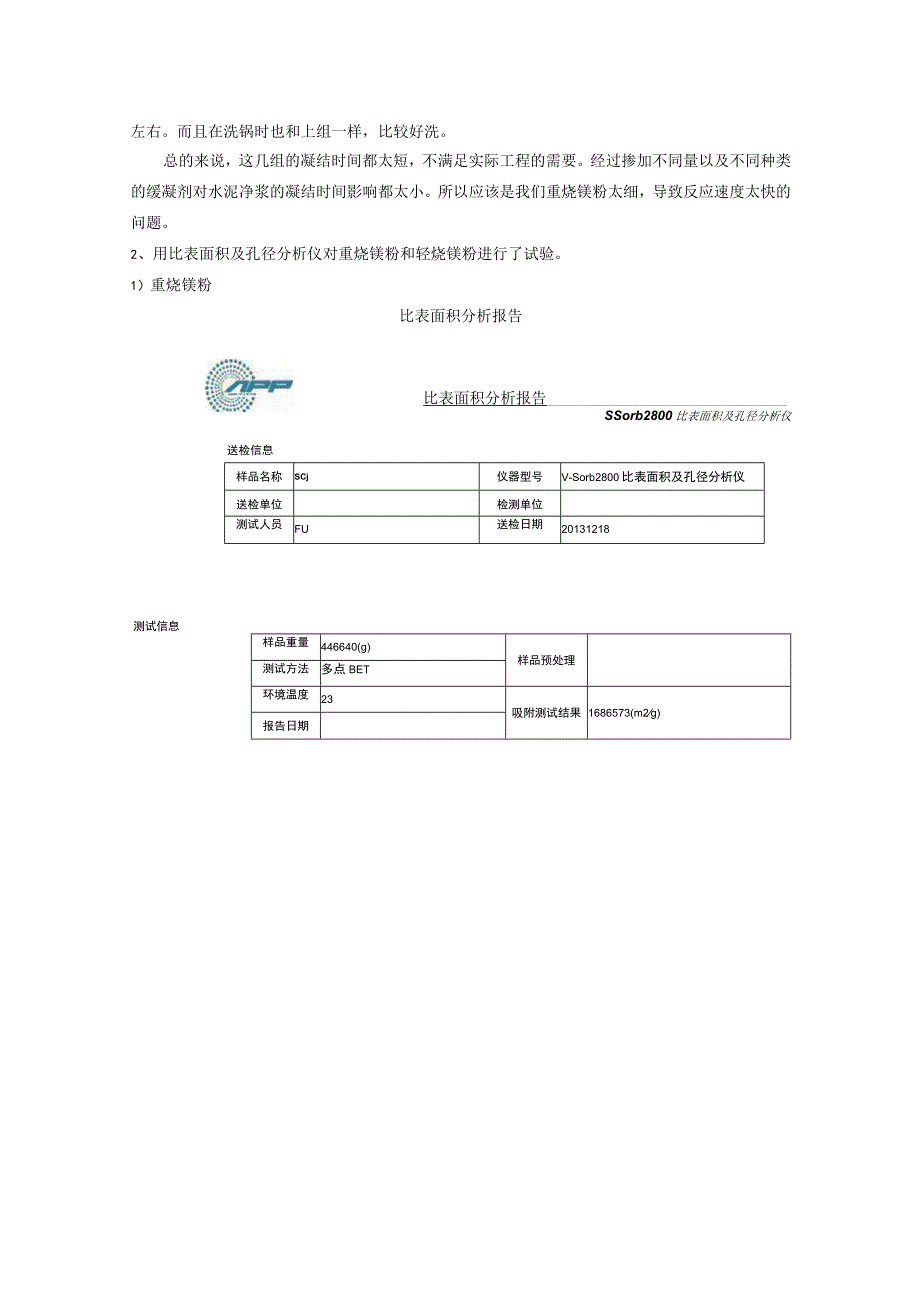

3、可延长到17min左右，鉴于前面的试验现象，我们掺入5%的硼酸。P/M水胶比硼酸1/40.185%现象：为了和上组对比，刚开始试验时的水胶比为0.16,但是在搅拌时一直是粉状的，所以就把水胶比增大到0.18,这组在成型时也比较理想，用维卡仪测量的凝结时间是6min左右。而且在洗锅时也和上组一样，比较好洗。总的来说，这几组的凝结时间都太短，不满足实际工程的需要。经过掺加不同量以及不同种类的缓凝剂对水泥净浆的凝结时间影响都太小。所以应该是我们重烧镁粉太细，导致反应速度太快的问题。2、用比表面积及孔径分析仪对重烧镁粉和轻烧镁粉进行了试验。1）重烧镁粉比表面积分析报告样品名称SCj仪器型号V-Sorb
4、2800比表面积及孔径分析仪送检单位检测单位测试人员FU送检日期20131218比表面积分析报告SSorb2800比表面积及孔径分析仪送检信息测试信息样品重量446640(g)样品预处理测试方法多点BET环境温度23吸附测试结果1686573(m2g)报告日期孔结构测试结果2）轻烧镁粉比表面积分析报告送检信息样品名称轻烧仪器型号V-Sorb2800比表面积及孔径分析仪送检单位检测单位测试人员FU送检日期20131218测试信息样品重量320810(g)样品JS处理测试方法多点BET环境温度23吸附测试结果3435566(m2g)报告日期比表面积分析报告V-Sorb2800比表面积及孔径分析仪二、关于二次煨烧的重烧镁粉，也一直在和厂家联系，如果不会太晚到的话到时候会让在校的课题组其他同学帮忙试做一下。
