《普通水泥净浆粘结强度试验作为MPC的对比组.docx》由会员分享，可在线阅读，更多相关《普通水泥净浆粘结强度试验作为MPC的对比组.docx（3页珍藏版）》请在第壹文秘上搜索。

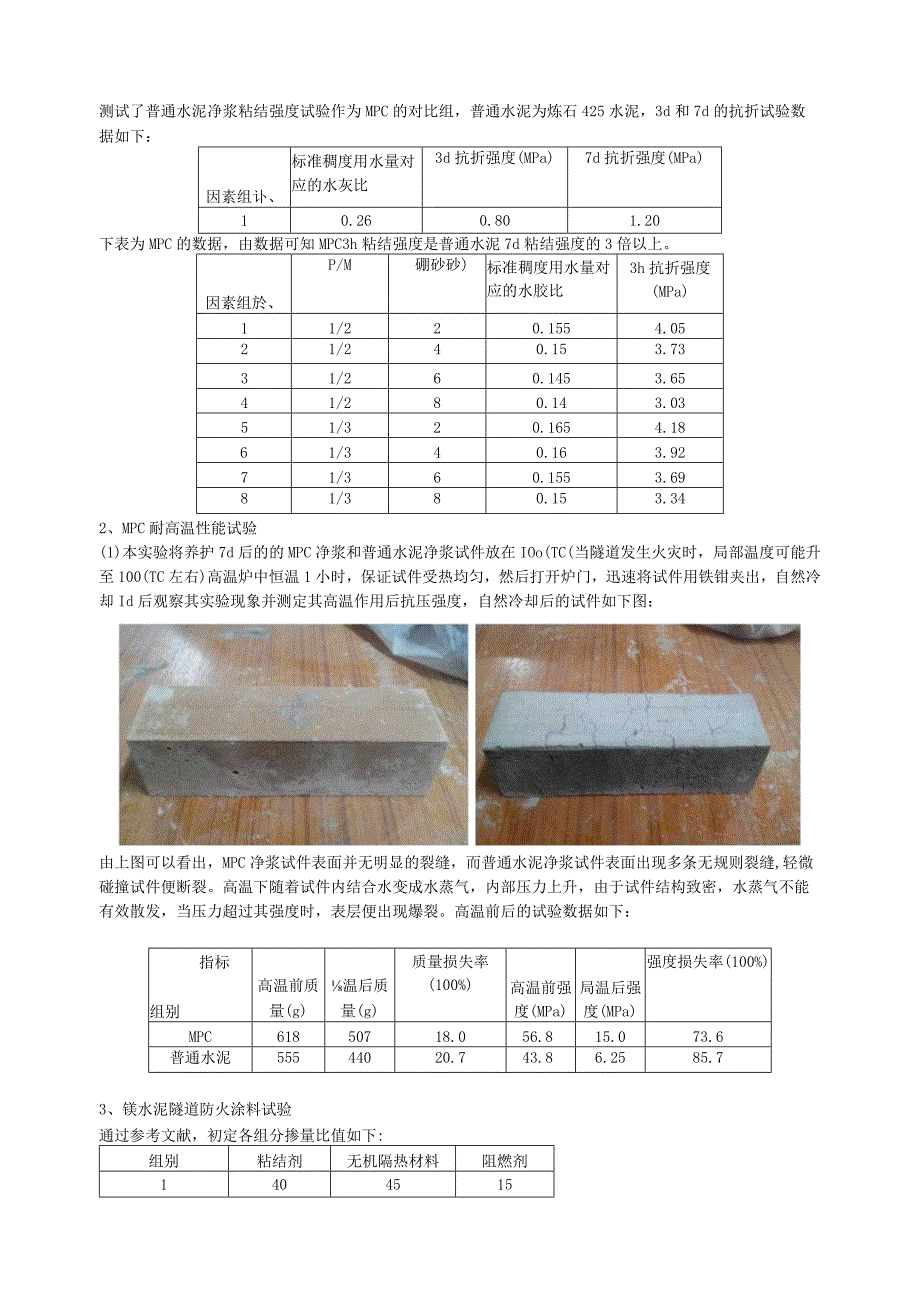

1、测试了普通水泥净浆粘结强度试验作为MPC的对比组，普通水泥为炼石425水泥，3d和7d的抗折试验数据如下：因素组讣、标准稠度用水量对应的水灰比3d抗折强度(MPa)7d抗折强度(MPa)10.260.801.20下表为MPC的数据，由数据可知MPC3h粘结强度是普通水泥7d粘结强度的3倍以上。因素组於、P/M硼砂砂)标准稠度用水量对应的水胶比3h抗折强度(MPa)11/220.1554.0521/240.153.7331/260.1453.6541/280.143.0351/320.1654.1861/340.163.9271/360.1553.6981/380.153.342、MPC耐高温性
2、能试验(1)本实验将养护7d后的的MPC净浆和普通水泥净浆试件放在IOo(TC(当隧道发生火灾时，局部温度可能升至100(TC左右)高温炉中恒温1小时，保证试件受热均匀，然后打开炉门，迅速将试件用铁钳夹出，自然冷却Id后观察其实验现象并测定其高温作用后抗压强度，自然冷却后的试件如下图：由上图可以看出，MPC净浆试件表面并无明显的裂缝，而普通水泥净浆试件表面出现多条无规则裂缝,轻微碰撞试件便断裂。高温下随着试件内结合水变成水蒸气，内部压力上升，由于试件结构致密，水蒸气不能有效散发，当压力超过其强度时，表层便出现爆裂。高温前后的试验数据如下：指标组别高温前质量(g)温后质量(g)质量损失率(100

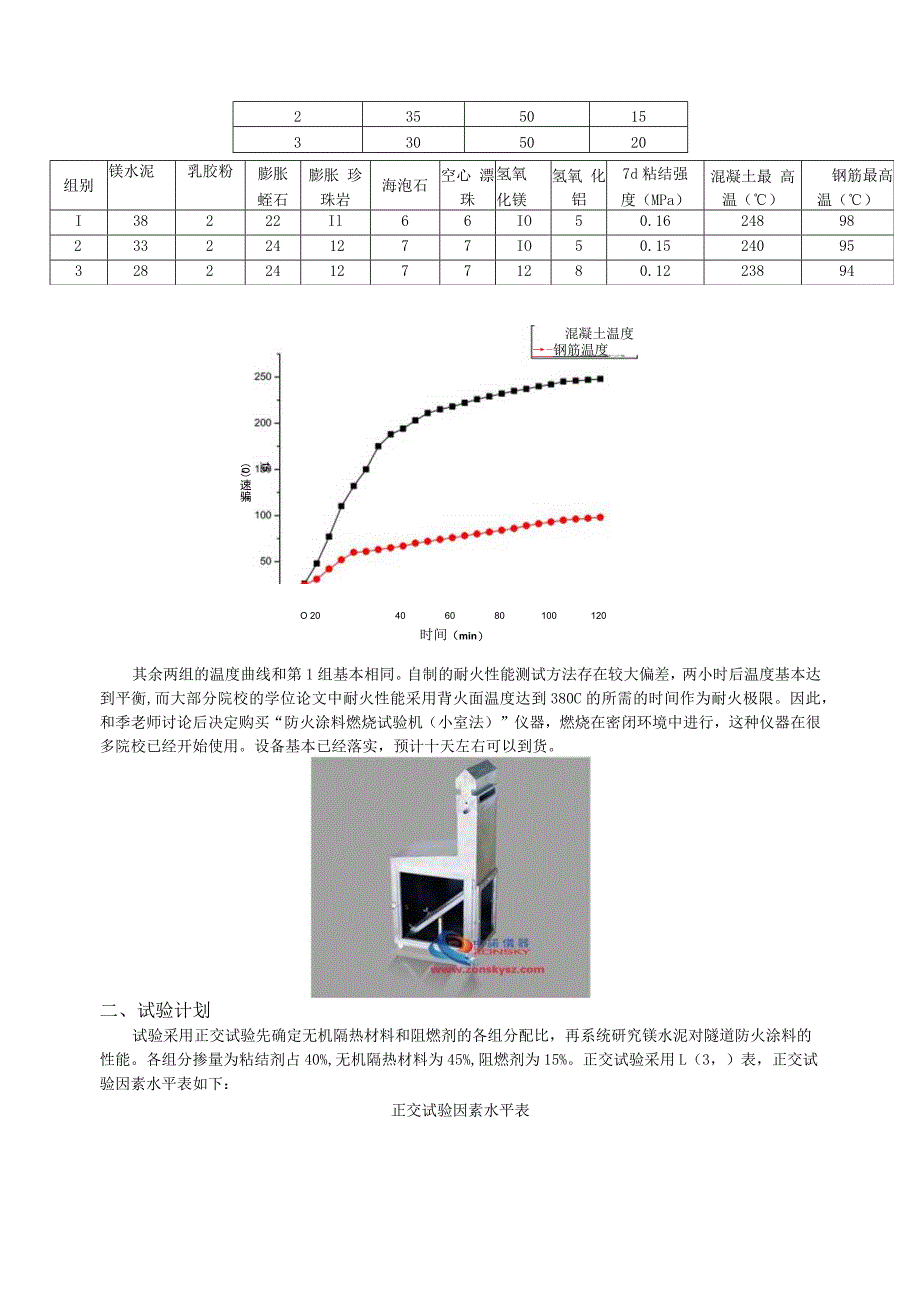

3、%)高温前强度(MPa)局温后强度(MPa)强度损失率(100%)MPC61850718.056.815.073.6普通水泥55544020.743.86.2585.73、镁水泥隧道防火涂料试验通过参考文献，初定各组分掺量比值如下:组别粘结剂无机隔热材料阻燃剂1404515组别镁水泥乳胶粉膨胀蛭石膨胀 珍珠岩海泡石空心 漂珠氢氧化镁氢氧 化铝7d粘结强度（MPa）混凝土最 高温（）钢筋最高温（）I38222Il66IO50.16248982332241277IO50.152409532822412771280.1223894混凝土温度 -钢筋温度O 20406080100120时间（min）1
4、5(Q)速骗23550153305020其余两组的温度曲线和第1组基本相同。自制的耐火性能测试方法存在较大偏差，两小时后温度基本达到平衡,而大部分院校的学位论文中耐火性能采用背火面温度达到380C的所需的时间作为耐火极限。因此，和季老师讨论后决定购买“防火涂料燃烧试验机（小室法）”仪器，燃烧在密闭环境中进行，这种仪器在很多院校已经开始使用。设备基本已经落实，预计十天左右可以到货。二、试验计划试验采用正交试验先确定无机隔热材料和阻燃剂的各组分配比，再系统研究镁水泥对隧道防火涂料的性能。各组分掺量为粘结剂占40%,无机隔热材料为45%,阻燃剂为15%。正交试验采用L（3，）表，正交试验因素水平表如

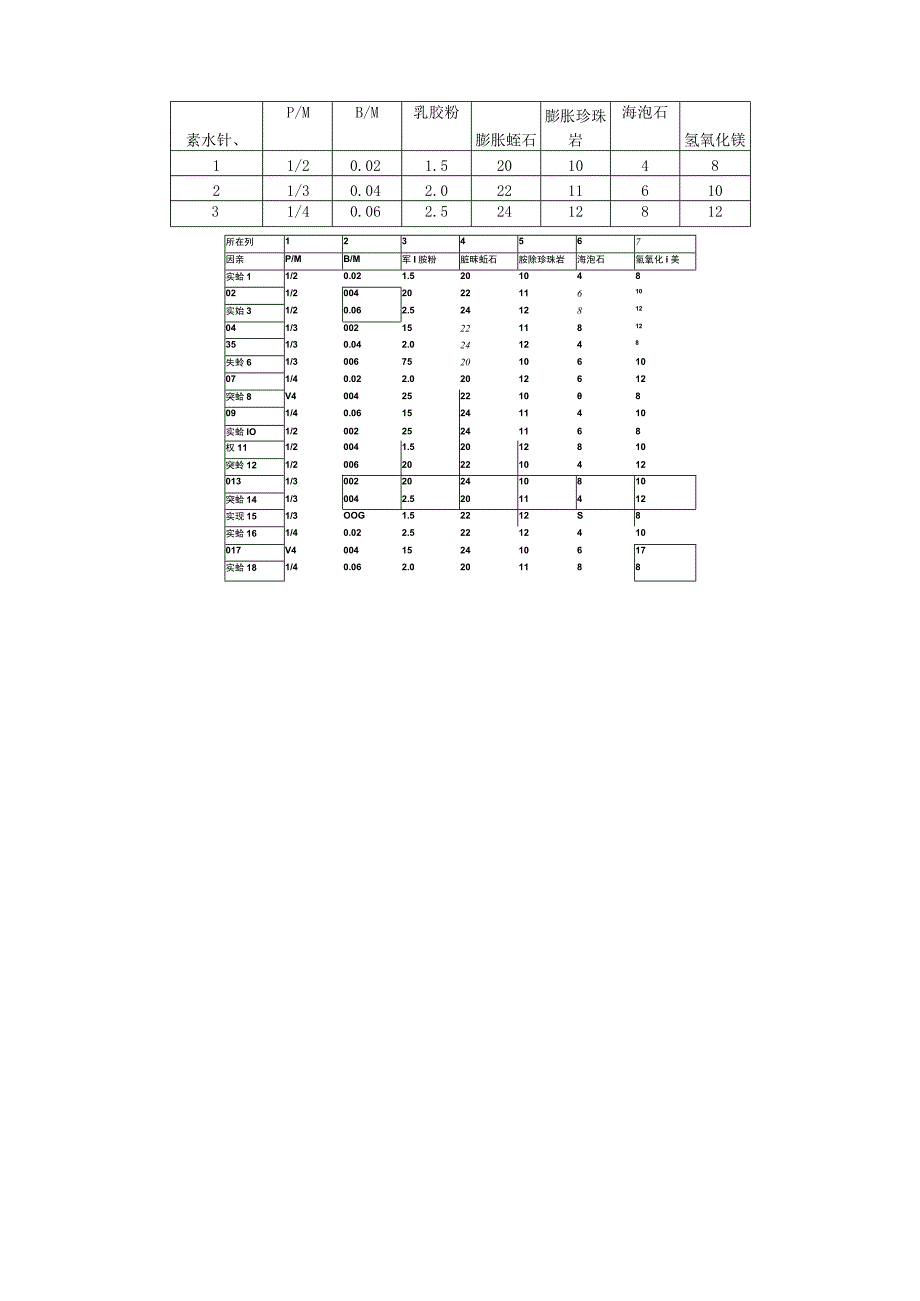

5、下：正交试验因素水平表素水针、P/MB/M乳胶粉膨胀蛭石膨胀珍珠岩海泡石氢氧化镁11/20.021.520104821/30.042.0221161031/40.062.52412812所在列1234567因亲P/MB/M军I胺粉脏昧蚯石胺除珍珠岩海泡石氢氧化i美实蛤11/20.021.5201048021/2004202211610实始31/20.062.52412812041/3002152211812351/30.042.0241248失蛉61/3006752010610071/40.022.02012612突蛤8V40042522108091/40.06152411410实蛤IO1/200225241168权111/20041.52012810突蛉121/20062022104120131/3002202410810突蛤141/31/30042.52011412实现15OOG1.52212S8实蛤161/40.022.52212410017V4004152410617实蛤181/40.062.0201188
