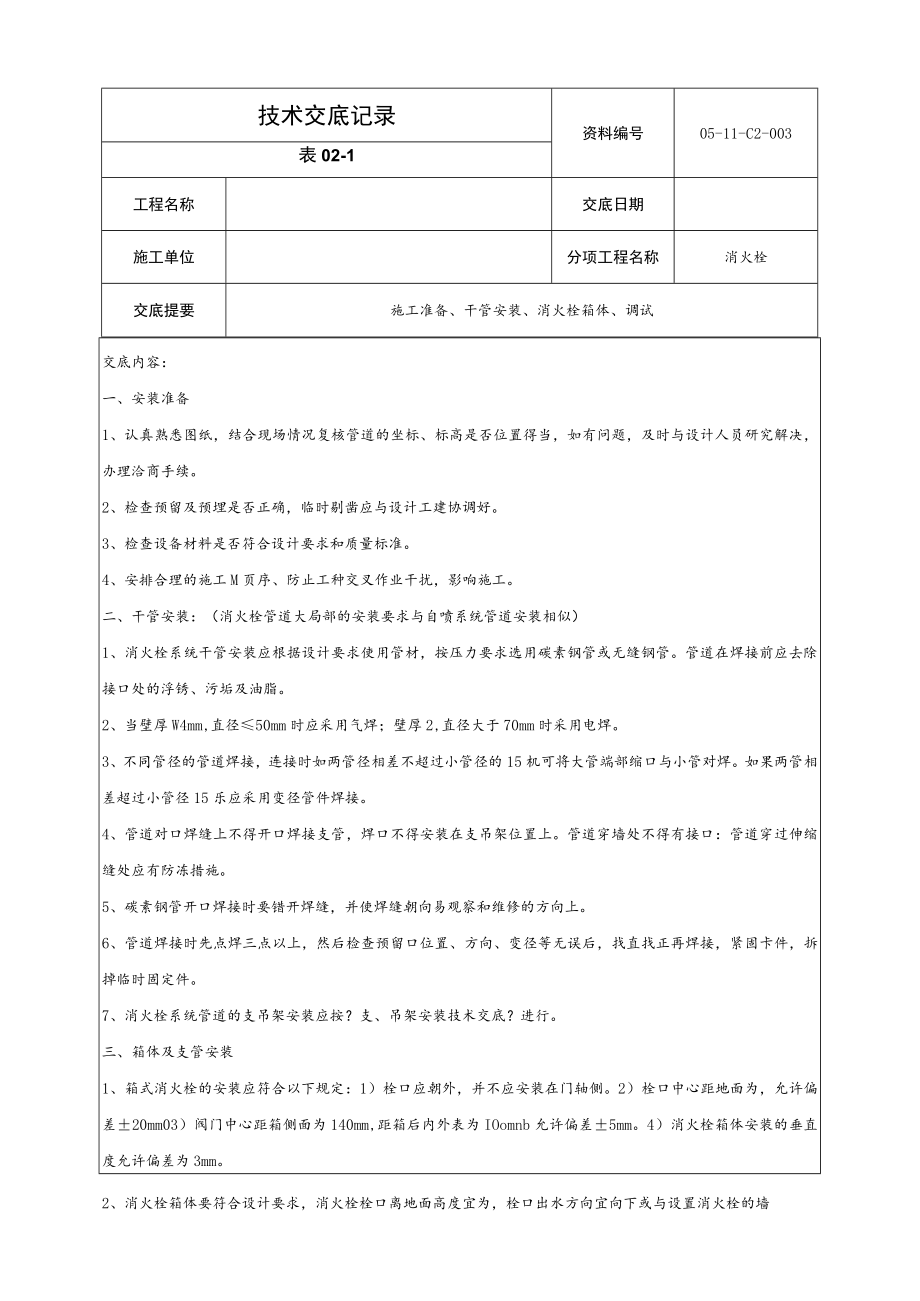

消火栓技术交底记录.docx_第1页
第1页 / 共2页

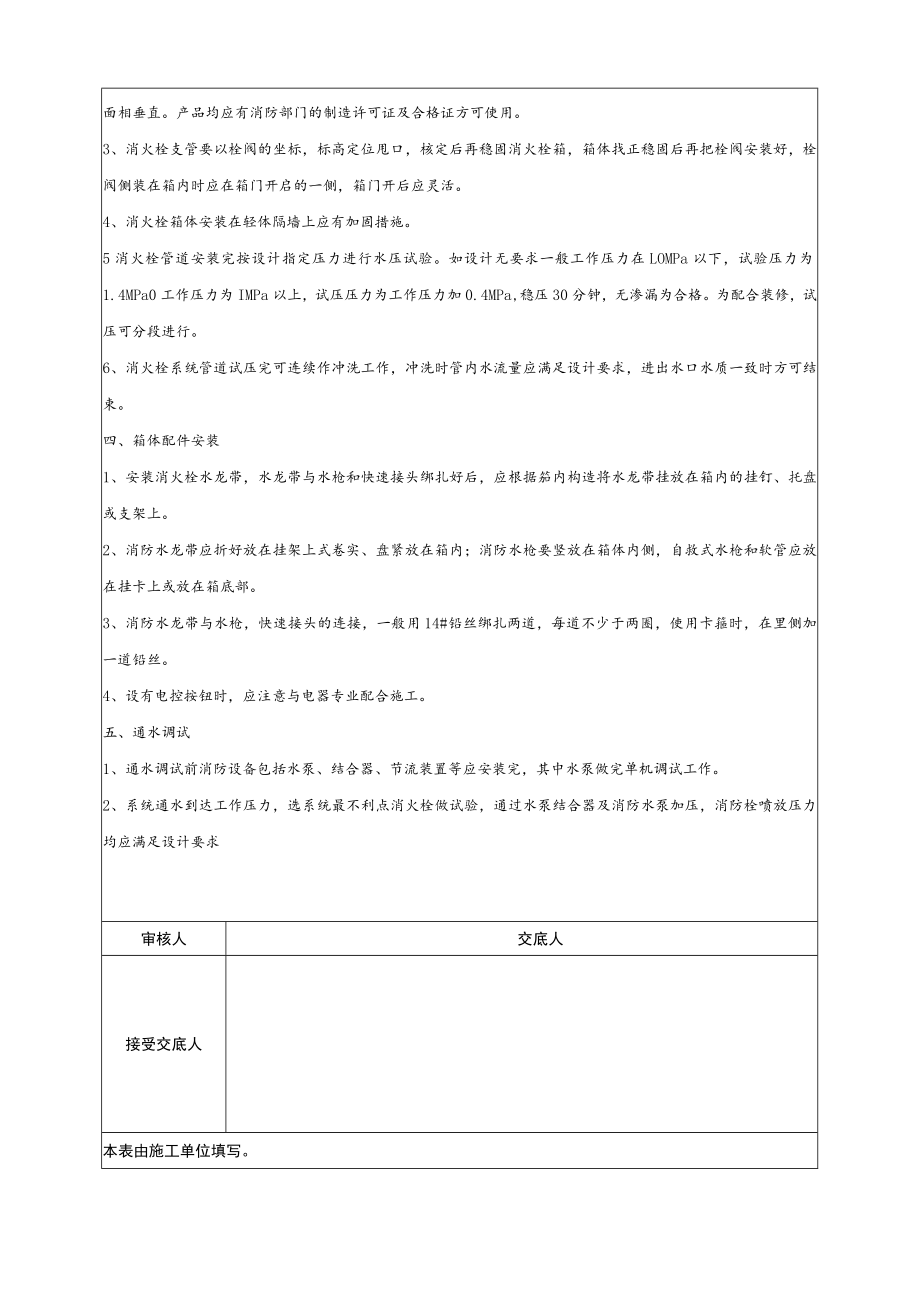

消火栓技术交底记录.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《消火栓技术交底记录.docx》由会员分享,可在线阅读,更多相关《消火栓技术交底记录.docx(2页珍藏版)》请在第壹文秘上搜索。

1、技术交底记录资料编号05-11-C2-003表02-1工程名称交底日期施工单位分项工程名称消火栓交底提要施工准备、干管安装、消火栓箱体、调试交底内容:一、安装准备1、认真熟悉图纸,结合现场情况复核管道的坐标、标高是否位置得当,如有问题,及时与设计人员研究解决,办理洽商手续。2、检查预留及预埋是否正确,临时剔凿应与设计工建协调好。3、检查设备材料是否符合设计要求和质量标准。4、安排合理的施工M页序、防止工种交叉作业干扰,影响施工。二、干管安装:(消火栓管道大局部的安装要求与自喷系统管道安装相似)1、消火栓系统干管安装应根据设计要求使用管材,按压力要求选用碳素钢管或无缝钢管。管道在焊接前应去除接口

2、处的浮锈、污垢及油脂。2、当壁厚W4mm,直径50mm时应采用气焊;壁厚2,直径大于70mm时采用电焊。3、不同管径的管道焊接,连接时如两管径相差不超过小管径的15机可将大管端部缩口与小管对焊。如果两管相差超过小管径15乐应采用变径管件焊接。4、管道对口焊缝上不得开口焊接支管,焊口不得安装在支吊架位置上。管道穿墙处不得有接口:管道穿过伸缩缝处应有防冻措施。5、碳素钢管开口焊接时要错开焊缝,并使焊缝朝向易观察和维修的方向上。6、管道焊接时先点焊三点以上,然后检查预留口位置、方向、变径等无误后,找直找正再焊接,紧固卡件,拆掉临时固定件。7、消火栓系统管道的支吊架安装应按?支、吊架安装技术交底?进行

3、。三、箱体及支管安装1、箱式消火栓的安装应符合以下规定:1)栓口应朝外,并不应安装在门轴侧。2)栓口中心距地面为,允许偏差20mm03)阀门中心距箱侧面为140mm,距箱后内外表为IOomnb允许偏差5mm。4)消火栓箱体安装的垂直度允许偏差为3mm。2、消火栓箱体要符合设计要求,消火栓栓口离地面高度宜为,栓口出水方向宜向下或与设置消火栓的墙面相垂直。产品均应有消防部门的制造许可证及合格证方可使用。3、消火栓支管要以栓阀的坐标,标高定位甩口,核定后再稳固消火栓箱,箱体找正稳固后再把栓阀安装好,栓阀侧装在箱内时应在箱门开启的一侧,箱门开后应灵活。4、消火栓箱体安装在轻体隔墙上应有加固措施。5消火

4、栓管道安装完按设计指定压力进行水压试验。如设计无要求一般工作压力在LOMPa以下,试验压力为1.4MPa0工作压力为IMPa以上,试压压力为工作压力加0.4MPa,稳压30分钟,无渗漏为合格。为配合装修,试压可分段进行。6、消火栓系统管道试压完可连续作冲洗工作,冲洗时管内水流量应满足设计要求,进出水口水质一致时方可结束。四、箱体配件安装1、安装消火栓水龙带,水龙带与水枪和快速接头绑扎好后,应根据笳内构造将水龙带挂放在箱内的挂钉、托盘或支架上。2、消防水龙带应折好放在挂架上式卷实、盘紧放在箱内;消防水枪要竖放在箱体内侧,自救式水枪和软管应放在挂卡上或放在箱底部。3、消防水龙带与水枪,快速接头的连接,一般用14#铅丝绑扎两道,每道不少于两圈,使用卡箍时,在里侧加一道铅丝。4、设有电控按钮时,应注意与电器专业配合施工。五、通水调试1、通水调试前消防设备包括水泵、结合器、节流装置等应安装完,其中水泵做完单机调试工作。2、系统通水到达工作压力,选系统最不利点消火栓做试验,通过水泵结合器及消防水泵加压,消防栓喷放压力均应满足设计要求审核人交底人接受交底人本表由施工单位填写。
