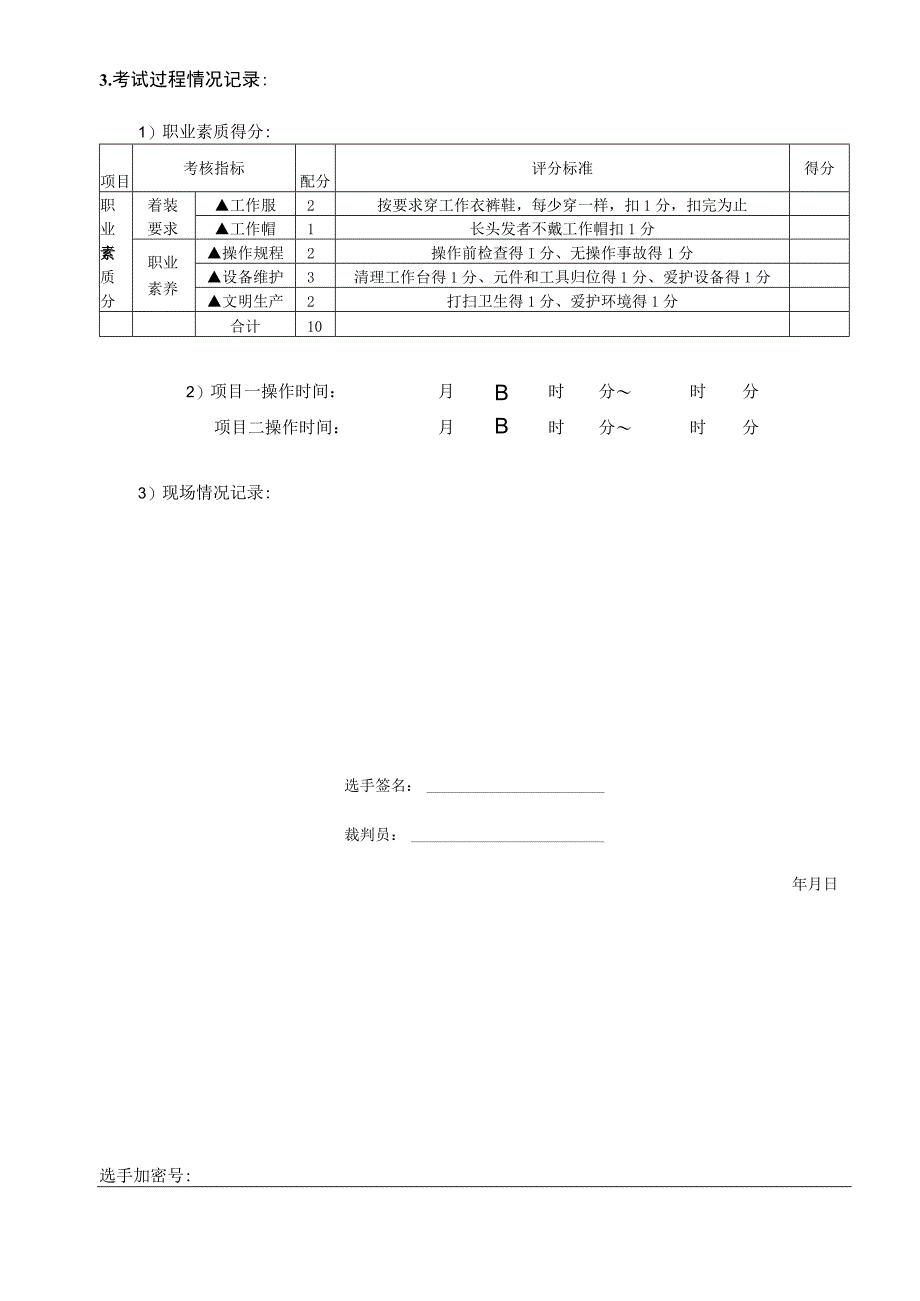

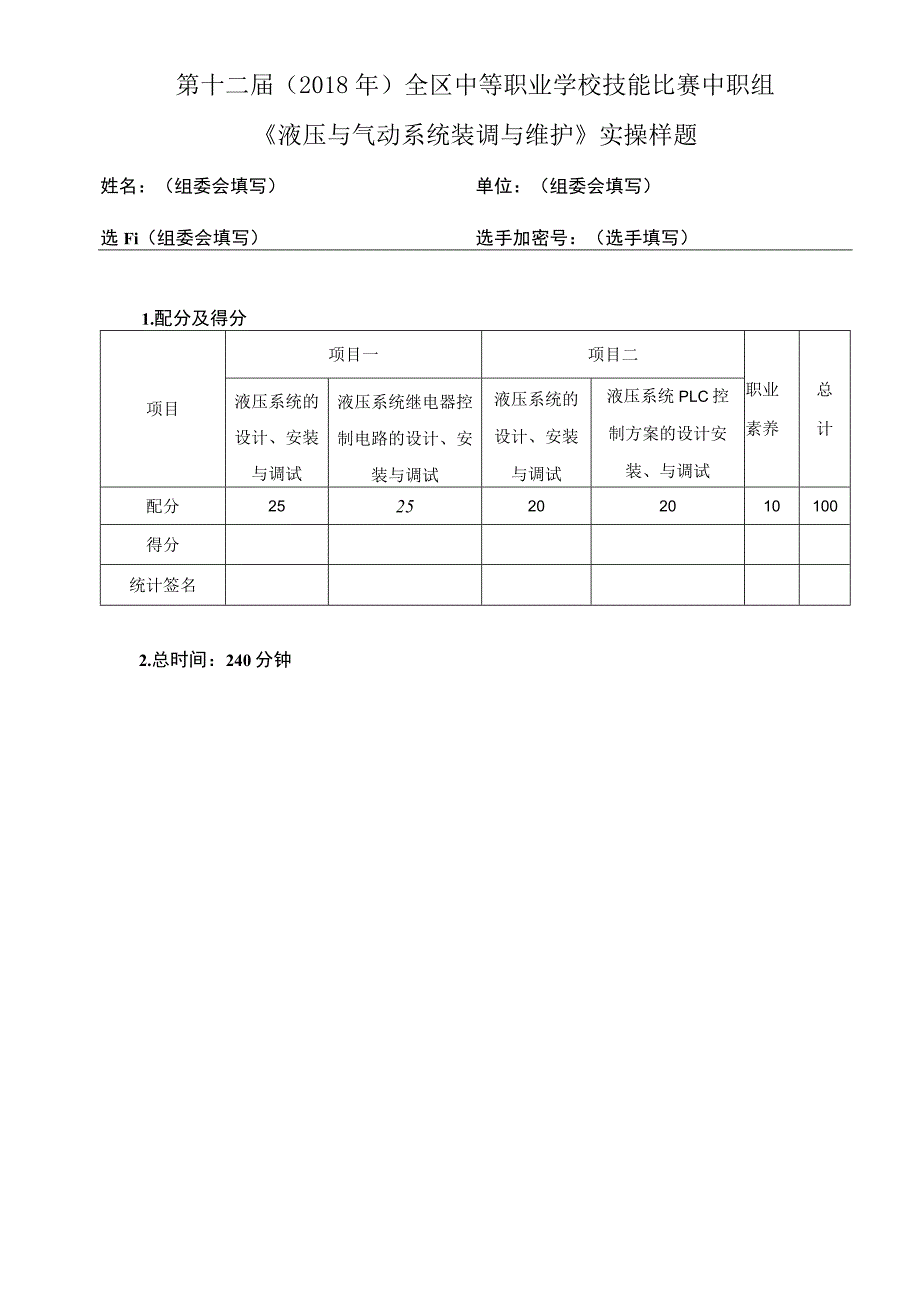

1、第十二届（2018年）全区中等职业学校技能比赛中职组液压与气动系统装调与维护实操样题姓名：（组委会填写）单位：（组委会填写）选Fi（组委会填写）选手加密号：（选手填写）1.配分及得分项目项目一项目二职业素养总计液压系统的设计、安装与调试液压系统继电器控制电路的设计、安装与调试液压系统的设计、安装与调试液压系统PLC控制方案的设计安装、与调试配分2525202010100得分统计签名2.总时间：240分钟3.考试过程情况记录:1）职业素质得分:项目考核指标配分评分标准得分职着装工作服2按要求穿工作衣裤鞋，每少穿一样，扣1分，扣完为止业要求工作帽1长头发者不戴工作帽扣1分素职业素养操作规程2操作前

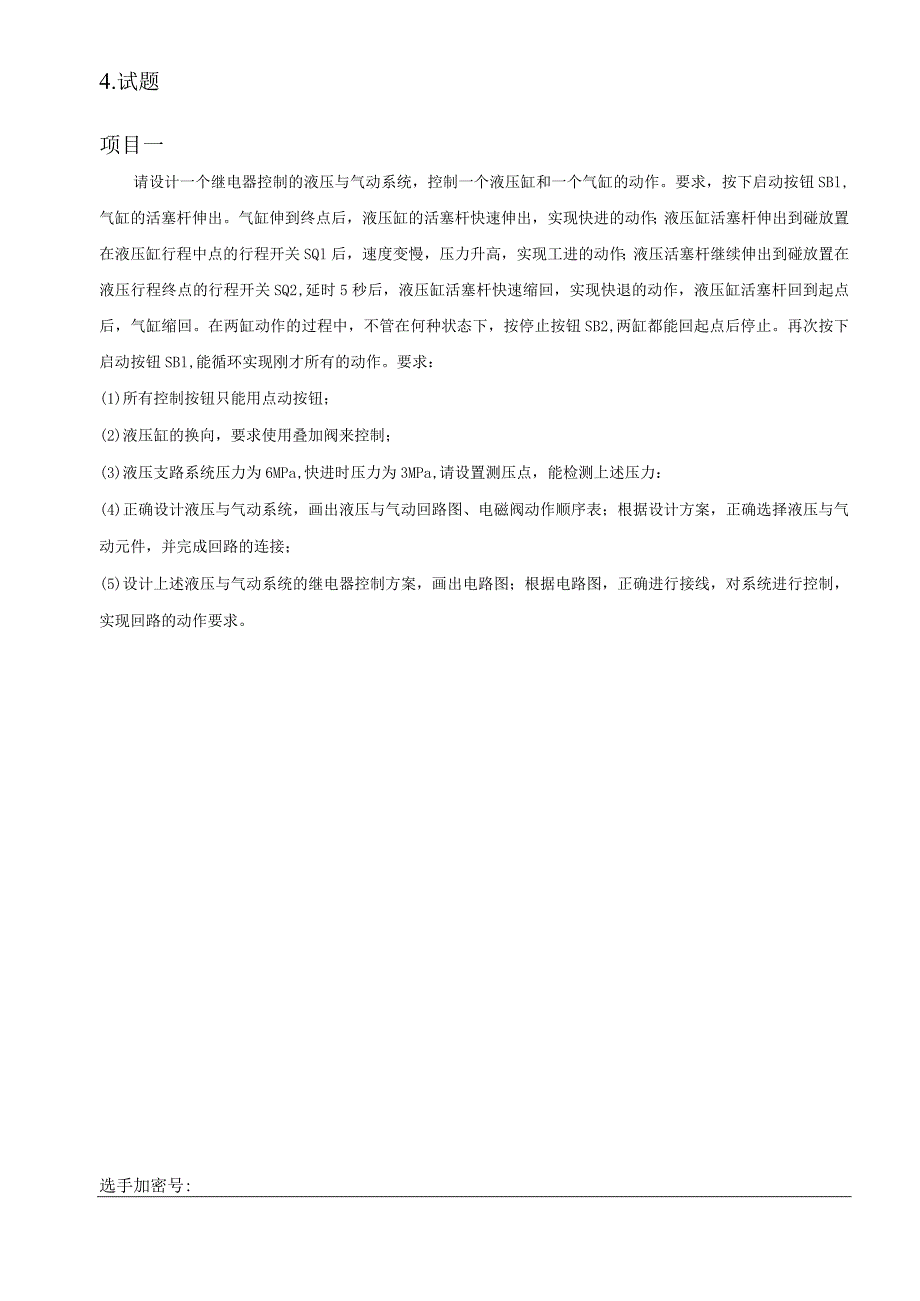

2、检查得I分、无操作事故得1分质设备维护3清理工作台得1分、元件和工具归位得1分、爱护设备得1分分文明生产2打扫卫生得1分、爱护环境得1分合计102）项目一操作时间：月B时分时分项目二操作时间：月B时分时分3）现场情况记录:选手签名：裁判员：年月日选手加密号:4.试题项目一请设计一个继电器控制的液压与气动系统，控制一个液压缸和一个气缸的动作。要求，按下启动按钮SBl,气缸的活塞杆伸出。气缸伸到终点后，液压缸的活塞杆快速伸出，实现快进的动作；液压缸活塞杆伸出到碰放置在液压缸行程中点的行程开关SQl后，速度变慢，压力升高，实现工进的动作；液压活塞杆继续伸出到碰放置在液压行程终点的行程开关SQ2,延时
3、5秒后，液压缸活塞杆快速缩回，实现快退的动作，液压缸活塞杆回到起点后，气缸缩回。在两缸动作的过程中，不管在何种状态下，按停止按钮SB2,两缸都能回起点后停止。再次按下启动按钮SBl,能循环实现刚才所有的动作。要求：(1)所有控制按钮只能用点动按钮；(2)液压缸的换向，要求使用叠加阀来控制；(3)液压支路系统压力为6MPa,快进时压力为3MPa,请设置测压点，能检测上述压力：(4)正确设计液压与气动系统，画出液压与气动回路图、电磁阀动作顺序表；根据设计方案，正确选择液压与气动元件，并完成回路的连接；(5)设计上述液压与气动系统的继电器控制方案，画出电路图；根据电路图，正确进行接线，对系统进行控制
4、，实现回路的动作要求。选手加密号:(1)液压与气动回路图、电磁阀动作顺序表:选手加密号：(2)继电器控制电路图:选手加密号:项目二请设计一个PLC控制的液压与气动系统，控制两个液压缸和一个气缸，要求实现以下动作：用按钮SBI和SB2的组合来输入系统的控制密码。密码为“37”（即按钮SBl按3下，按钮SB2按7下）。密码的输入要求在10秒钟之内完成，如果在10秒钟之内，控制密码输入错误，则液压系统卸荷（系统压力几乎为零），并锁定PLC输出端口的输出，限制液压缸和气缸的动作，同时，以报警灯闪烁的方式（可不接报警灯，看到PLC某输出端口指示灯闪烁，本要求视为完成）报警。密码输入完毕，双手同时按下气动
5、手动控制阀ISl和1S2,气缸伸出，气缸伸到终点后，液压缸A的活塞杆快速伸出，实现快进；伸到碰到放置在A缸中点的行程开关SQ2后，速度变慢，同时液压系统压力升高，实现工进，继续伸出到碰放置在A缸终点的行程开关SQ3,延时预设的时间（n秒）后，快速缩回，实现快退；A缸回到起点，碰放置在A缸起点的行程开关SQI后，A缸再次快速伸出，重复刚才的快进一工进一快退的动作循环。A缸往复动作5次后，回到起点，不再伸出；A缸停在起点后，液压缸B的活塞杆开始伸出，B缸伸到B缸行程终点后，自动缩回；B缸回到起点以后，液压系统卸荷（系统压力几乎为零）；液压系统卸荷完毕，气缸缩回。整个动作循环完成。要求：（1）上述动
6、作要求能循环（即重复操作能重复实现）。（2）在动作的过程中，不管在何种状态下，按停止按钮SB3,所有的液压缸和气缸都能回起点后停止。（3）延时时间的预设（n秒）用按钮SB4和SB5的组合来实现。如延时26秒，则按钮SB4按2下，按钮SB5按6下，延时时间在启动气缸前，设置完毕。（4）所有控制按钮只能用点动按钮：（5）液压缸和气缸的换向，要求用3位电磁阀来控制；（6）设置测压点检测系统压力；（7）设计上述液压系统的PLC控制方案，列出I/O分配表、画出PLC接线图、梯形图；根据设计方案，正确进行接线，使用编程软件，编写液压与气动系统的控制程序，并下载、运行程序，实现液压与气动回路的动作。选手加密
7、号:（1）液压与气动回路图、电磁阀动作顺序表:选手加密号:(2)PLCI/O分配表、接线图、梯形图:全区中等职业学校技能比赛现代制造技术赛项液压与气动系统装调与维护实操试题评分表选手加密号：工作台号：项目一1、液压与气动系统的设计、安装与调试考核内容及要求评分标准配分检测/评审结果得分根据所设计的回路，合理选择所需的元件。比照选手所绘制的液压与气动回路图，每选错1个元件扣1分。3能正确地对元件进行安装。每接错1一处1分，油口虚接1处扣1分，气路连接不当导致漏气扣1分。3根据动作的要求对所安装的液压与气动系统进行调试，正确地调整各种阀的相关参数。每调错1个参数，扣1分。回路不能实现所要的动作，该
8、项不得分。2正确地对工作台进行操作。操作不符合规范，每次扣1分。2所设计的液压与气劭回路能满足动作的要求。回路完全能满足动作要求，该项满分；部分满足动作要求，视情况酌情扣分。10液压与气动回路图、电磁阀动作顺序表的绘制规范整洁，符号符合国家标准。每出现1处绘图不规范的现象，扣1分；有绘图潦草、不整洁等现象者，酌情扣分。5合计25裁判员:选手加密号：工作台号:2、液压与气动系统继电器控制电路的设计、安装与调试考核内容及要求评分标准配分检测/评审结果得分根据所设计的电气回路，合理选择所比照选手所绘制的电气控制回路图，每选错1个2需的电气元件。元件扣1分。能正确地根据所设计的电路图进行接线。每接错1
9、处，扣1分，出现短路等重大问题的，扣5分。5接线合乎职业规范。带电接线扣1分，接线存在短路等安全隐患的，扣1分。2所设计的继电器控制方案能满足动作的要求。回路完全能满足控制的要求，该项满分；部分满足动作要求，实情况酌情扣分。8电气原理图的绘制规范整洁，符号符合国家标准。每出现1处绘图不规范的现象，扣1分;有绘图潦草、不整洁等现象，酌情扣分。3合计20裁判员:工作台号:选手加密号:项目二1、液压与气动系统的设计、安装与调试考核内容及要求评分标准配分检测/评审结果得分根据所设计的回路，合理选择所需比照选手所绘制的液压与气动回路图，每选错1个元件扣3的元件。1分。能正确地对元件进行安装。每接错1一处
10、1分，油口虚接1处扣1分，气路连接不当导致漏气扣1分。3根据动作的要求对所安装的液压与气动系统进行调试，正确地调整各种阀的相关参数。每调错1个参数，扣1分。回路不能实现所要的动作，该项不得分。2正确地对工作台进行操作。操作不符合规范，每次扣1分。2所设计的回路能满足动作的要求。回路完全能满足动作要求，该项满分；部分满足动作要求，视情况酌情扣分。10液压与气动回路图、电磁阀动作顺序表的绘制规范整洁，符号符合国家标准。每出现1处绘图不规范的现象，扣1分；有绘图潦草、不整洁等现象者，酌情扣分。5合计25裁判员:工作台号:选手加密号:2、液压与气动系统PLC控制方案的设计、安装与调试考核内容及要求评分
11、标准配分检测/评审结果得分能正确地进行接线。每接错1处，扣1分，出现因接线问题而造成PLC损坏等重大问题的，扣3分。3能正确地利用编程不能实现者，该项不得分。2软件，输入、下载程序。所设计的PLC控制方案能满足动作的要求。所编写的程序能完全满足控制的要求，该项满分；部分满足动作要求，视情况酌情扣分。10能根据接线图和梯形图，填写相应的PLCI/O端口分配表I/O分配表，漏写1个端口，扣1分2PLC接线图的绘制规范整洁，符号符合国家标准。每出现1处绘图不规范的现象，扣1分：有绘图潦草、不整洁等现象，酌情扣分。2程序梯形图的绘制规范整洁。每出现1处绘图不规范的现象，扣1分；有绘图潦草、不整洁等现象，酌情扣分。3合计20裁判员:
