《调节浆体的水胶比以保持浆体流动时间固定.docx》由会员分享，可在线阅读，更多相关《调节浆体的水胶比以保持浆体流动时间固定.docx（3页珍藏版）》请在第壹文秘上搜索。
1、（I）用切割机将普通硅酸盐水泥砂浆试块从中间切开，并在两个切断面用IOmm的间隔，用打磨机将新切断面磨平，将试块装进40X40X16Omnl试模。（2）测定每组的标准稠度用水量，即调节浆体的水胶比以保持浆体流动时间固定（粘性相同）。标准稠度用水量的测定方法：拌合结束后，立即取适量水泥净浆一次性将其装入已置于玻璃板上的试模中，浆体起过试模上端用宽25mm的直边刀轻轻拍打超出试模部分的浆体5次以排除浆体中的孔隙，然后在试模上表面约1/3处略倾斜于试模分别向外轻轻锯掉多于净浆，再从试模边沿轻抹顶部一次，使净浆表面光滑。抹平后迅速将试模和底板移到维卡仪上，并将其中心定在试杆下，降低试杆直至与水泥净浆表
2、面接触，拧紧螺丝后，突然放松，使试杆垂直自由地沉入水泥净浆中。在试杆停止沉入或释放试杆30s时记录试杆距底板之间的距离，升起试杆后，立即擦净，整个操作应在搅拌后1.5min内完成。以试杆沉入净浆并距离底板6mmImm的水泥净浆为标准稠度净浆。其拌合水量为该水泥的标准稠度用水量（P）,按水泥质量的百分比计。、因素组於、P/M硼砂（%）标准稠度用水量对应的水胶比11/220.15521/240.1531/260.14541/280.1451/320.16561/340.1671/360.15581/380.15由上表可知，当P/M比一定时，随着硼砂掺量的增加，浆体需水量降低，即硼砂会使浆体流动性增
3、强，其原因有：由于呈碱性的硼砂加入呈酸性的磷酸盐反应液中，促进了磷酸盐的溶解，溶解吸热使混合体系温度明显降低，抑制了水化反应速度。硼砂含量越高，体系降温越多，抑制水化反应效果越明显；随着硼砂掺量的的增加，MPC浆体的PH值提高，抑制了浆体中氧化镁颗粒的溶解速度，从而减少了氧化镁颗粒溶剂化所需的水量，表观固相体积相应减小，液相比例相对增加；由于硼砂中含10个结晶水，在水胶比不变情形下，随着硼砂掺量的提高，硼砂在溶解过程中释放出部分结晶水，MPC浆体中的液相比例相对增加。三种因素在宏观上均表现为浆体的流动性加强。（3）将搅拌好的MPC净浆浇注于所留基体试块的间隙中，用捣棒捣实和刮刀刮平振实。(4)

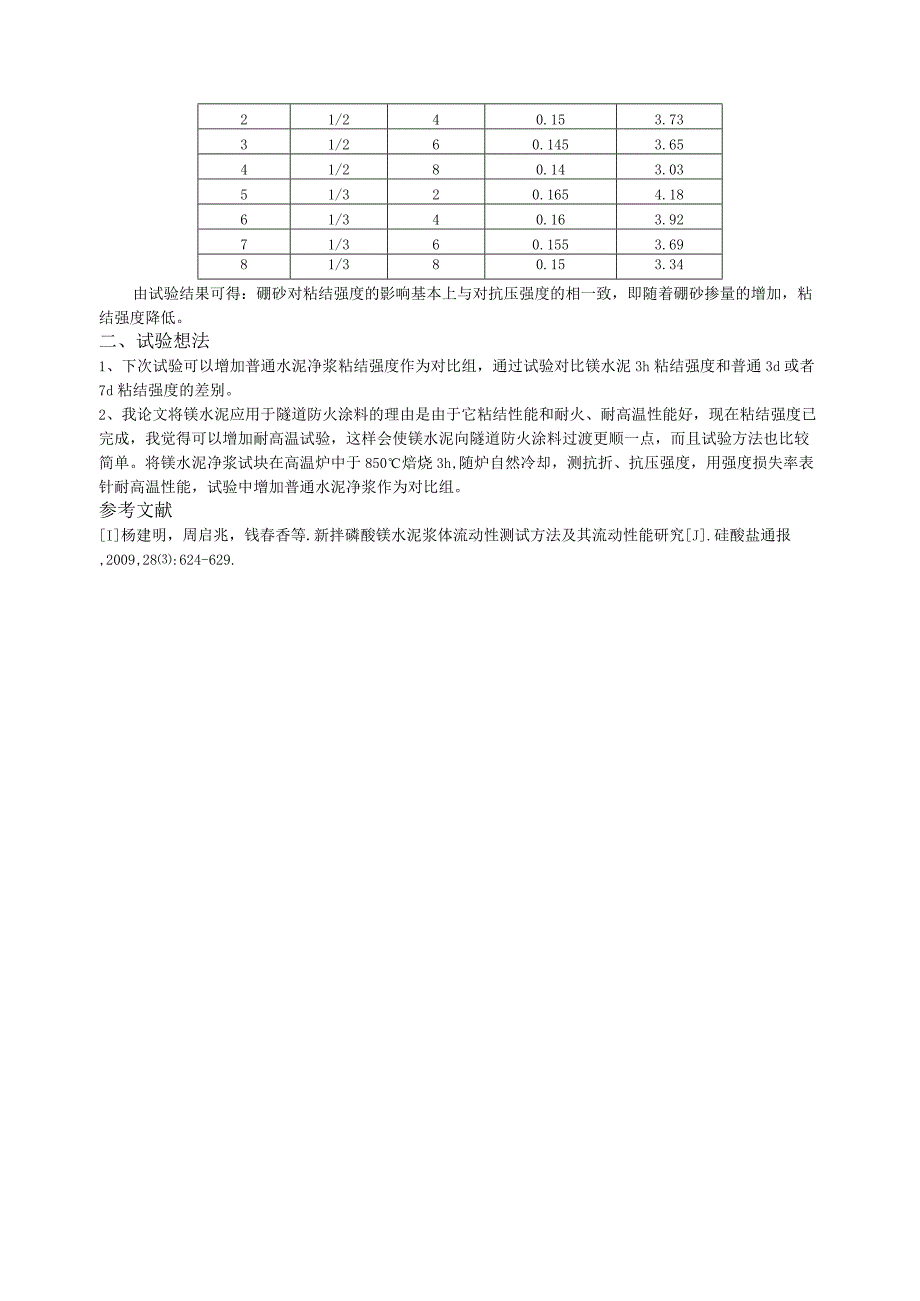

4、成型好的试件Ih后脱模，放在规定养护条件下养护3h,测其抗折强度。抗折断裂面全部出现在镁水泥和砂浆试块的接触面上，抗折强度数据如下:因素组於、P/M硼砂(%)标准稠度用水量对应的水胶比3h抗折强度(MPa)11/220.1554.0521/240.153.7331/260.1453.6541/280.143.0351/320.1654.1861/340.163.9271/360.1553.6981/380.153.34由试验结果可得：硼砂对粘结强度的影响基本上与对抗压强度的相一致，即随着硼砂掺量的增加，粘结强度降低。二、试验想法1、下次试验可以增加普通水泥净浆粘结强度作为对比组，通过试验对比镁水泥3h粘结强度和普通3d或者7d粘结强度的差别。2、我论文将镁水泥应用于隧道防火涂料的理由是由于它粘结性能和耐火、耐高温性能好，现在粘结强度已完成，我觉得可以增加耐高温试验，这样会使镁水泥向隧道防火涂料过渡更顺一点，而且试验方法也比较简单。将镁水泥净浆试块在高温炉中于850焙烧3h,随炉自然冷却，测抗折、抗压强度，用强度损失率表针耐高温性能，试验中增加普通水泥净浆作为对比组。参考文献I杨建明，周启兆，钱春香等.新拌磷酸镁水泥浆体流动性测试方法及其流动性能研究J.硅酸盐通报,2009,28:624-629.
