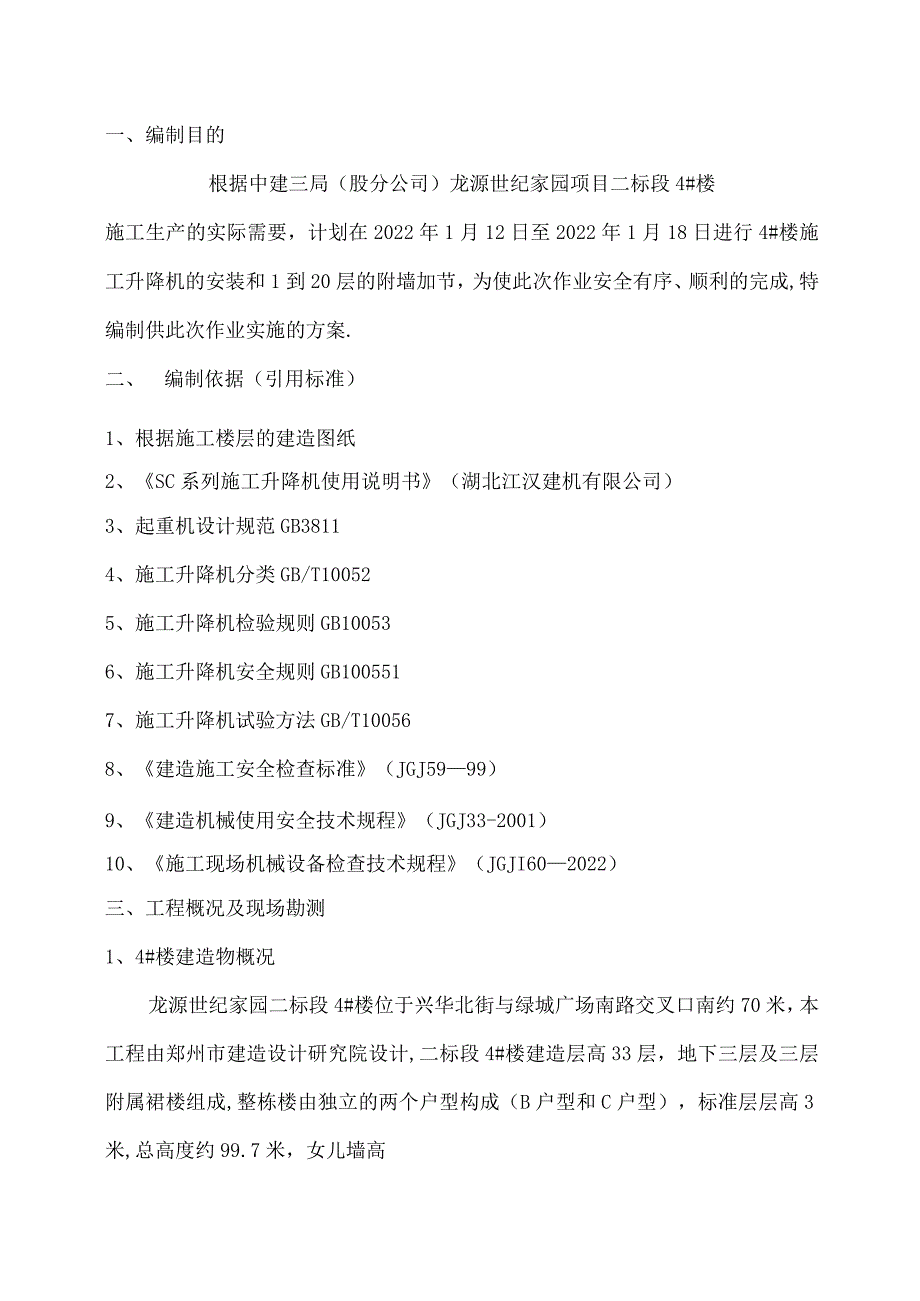

1、一、编制目的根据中建三局（股分公司）龙源世纪家园项目二标段4#楼施工生产的实际需要，计划在2022年1月12日至2022年1月18日进行4#楼施工升降机的安装和1到20层的附墙加节，为使此次作业安全有序、顺利的完成,特编制供此次作业实施的方案.二、编制依据（引用标准）1、根据施工楼层的建造图纸2、SC系列施工升降机使用说明书（湖北江汉建机有限公司）3、起重机设计规范GB38114、施工升降机分类GB/T100525、施工升降机检验规则GB100536、施工升降机安全规则GB1005517、施工升降机试验方法GB/T100568、建造施工安全检查标准（JGJ5999）9、建造机械使用安全技术规程

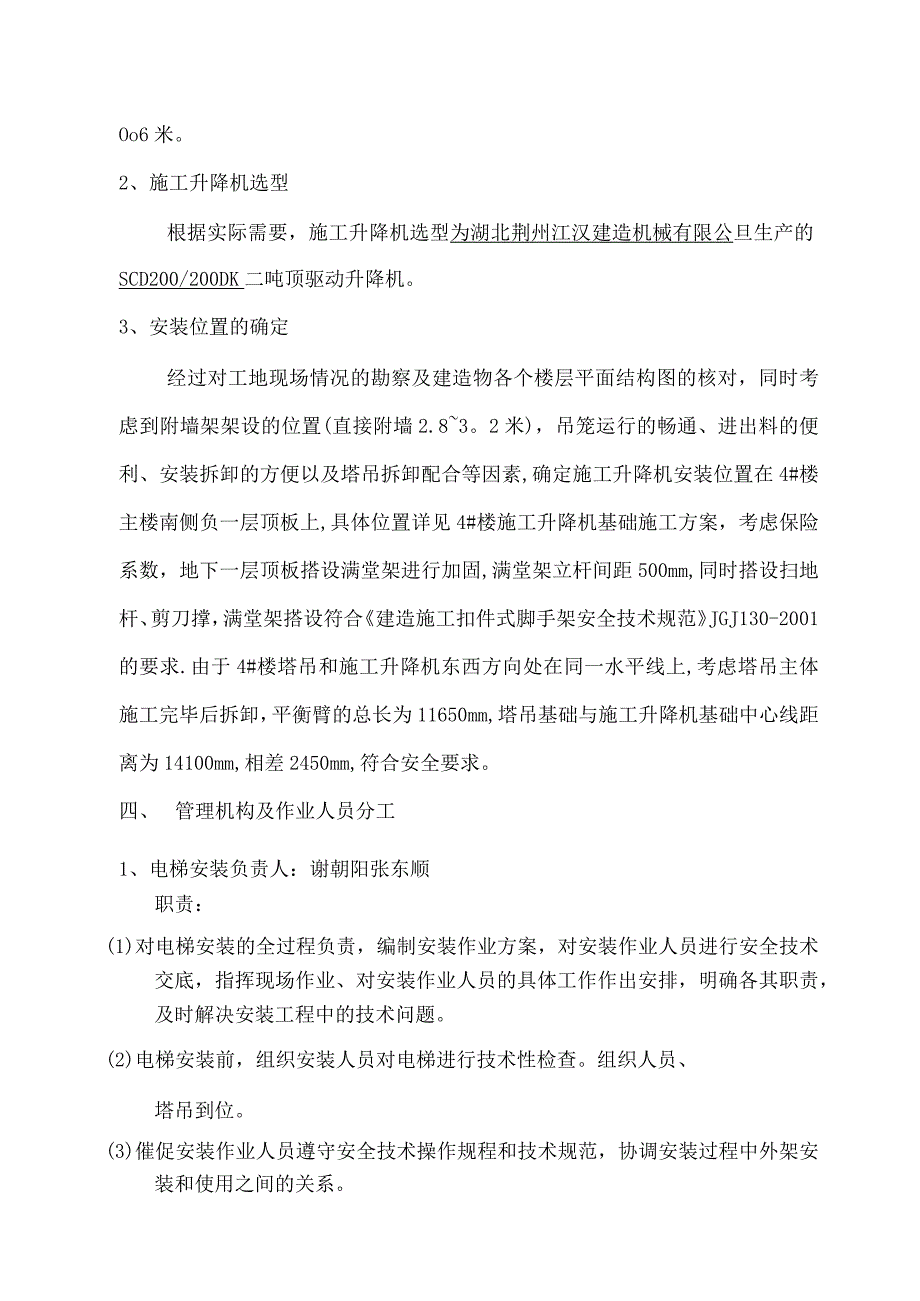

2、（JGJ33-2001）10、施工现场机械设备检查技术规程（JGJI602022）三、工程概况及现场勘测1、4#楼建造物概况龙源世纪家园二标段4#楼位于兴华北街与绿城广场南路交叉口南约70米，本工程由郑州市建造设计研究院设计,二标段4#楼建造层高33层，地下三层及三层附属裙楼组成,整栋楼由独立的两个户型构成（B户型和C户型），标准层层高3米,总高度约99.7米，女儿墙高Oo6米。2、施工升降机选型根据实际需要，施工升降机选型为湖北荆州江汉建造机械有限公旦生产的SCD200/200DK二吨顶驱动升降机。3、安装位置的确定经过对工地现场情况的勘察及建造物各个楼层平面结构图的核对，同时考虑到附墙架架
3、设的位置(直接附墙2.83。2米)，吊笼运行的畅通、进出料的便利、安装拆卸的方便以及塔吊拆卸配合等因素,确定施工升降机安装位置在4#楼主楼南侧负一层顶板上,具体位置详见4#楼施工升降机基础施工方案，考虑保险系数，地下一层顶板搭设满堂架进行加固,满堂架立杆间距500mm,同时搭设扫地杆、剪刀撑，满堂架搭设符合建造施工扣件式脚手架安全技术规范JGJ130-2001的要求.由于4#楼塔吊和施工升降机东西方向处在同一水平线上,考虑塔吊主体施工完毕后拆卸，平衡臂的总长为11650mm,塔吊基础与施工升降机基础中心线距离为14100mm,相差2450mm,符合安全要求。四、管理机构及作业人员分工1、电梯安

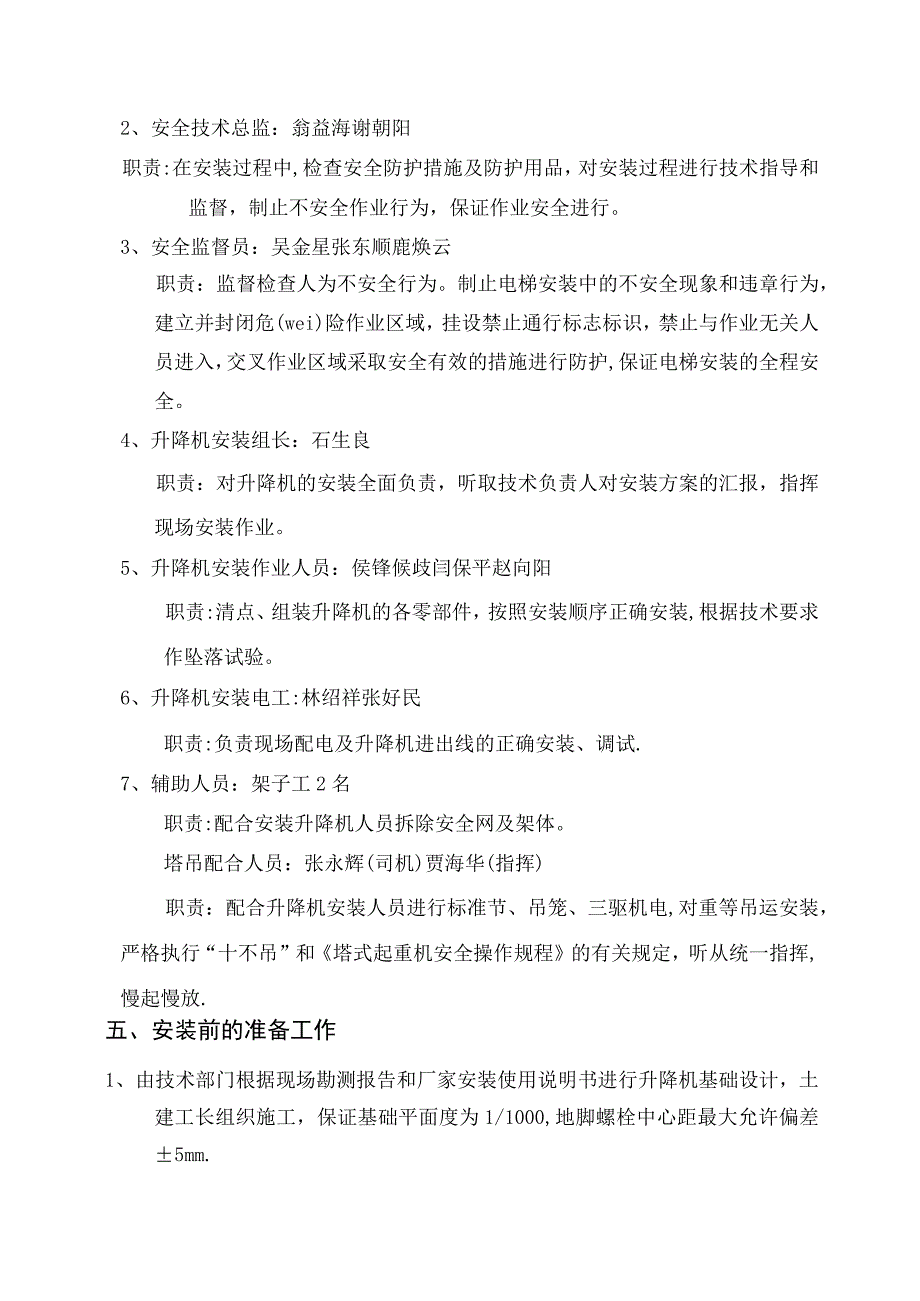

4、装负责人：谢朝阳张东顺职责：(1)对电梯安装的全过程负责，编制安装作业方案，对安装作业人员进行安全技术交底，指挥现场作业、对安装作业人员的具体工作作出安排，明确各其职责，及时解决安装工程中的技术问题。(2)电梯安装前，组织安装人员对电梯进行技术性检查。组织人员、塔吊到位。(3)催促安装作业人员遵守安全技术操作规程和技术规范，协调安装过程中外架安装和使用之间的关系。2、安全技术总监：翁益海谢朝阳职责:在安装过程中,检查安全防护措施及防护用品，对安装过程进行技术指导和监督，制止不安全作业行为，保证作业安全进行。3、安全监督员：吴金星张东顺鹿焕云职责：监督检查人为不安全行为。制止电梯安装中的不安全现
5、象和违章行为，建立并封闭危(wei)险作业区域，挂设禁止通行标志标识，禁止与作业无关人员进入，交叉作业区域采取安全有效的措施进行防护,保证电梯安装的全程安全。4、升降机安装组长：石生良职责：对升降机的安装全面负责，听取技术负责人对安装方案的汇报，指挥现场安装作业。5、升降机安装作业人员：侯锋候歧闫保平赵向阳职责:清点、组装升降机的各零部件，按照安装顺序正确安装,根据技术要求作坠落试验。6、升降机安装电工:林绍祥张好民职责:负责现场配电及升降机进出线的正确安装、调试.7、辅助人员：架子工2名职责:配合安装升降机人员拆除安全网及架体。塔吊配合人员：张永辉(司机)贾海华(指挥)职责：配合升降机安装人
6、员进行标准节、吊笼、三驱机电,对重等吊运安装，严格执行“十不吊”和塔式起重机安全操作规程的有关规定，听从统一指挥,慢起慢放.五、安装前的准备工作1、由技术部门根据现场勘测报告和厂家安装使用说明书进行升降机基础设计，土建工长组织施工，保证基础平面度为1/1000,地脚螺栓中心距最大允许偏差5mm.2、工用具准备及运输、吊装及车辆安排（吊装用工地现有的TC5O13塔式起重机）。A、升降机由已经运至施工现场，安装升降机需用的钢丝绳、卸扣由项目提供,扳手、鲫头等由安装单位负责提供，B、 安装前检查施工电梯所有零配件是否齐全,各构件有无变形和开焊、脱焊情况.C、 安装人员在安装作业前应按高空作业的安全要
7、求，必须戴好安全帽，系好安全带，穿好防滑鞋，不要穿宽松的衣服，以免卷入运动部件，发生安全事故。六、升降机安装程序安装升降机必须按照程序进行，即：底座（在浇基础混凝土前进行安装调平）一一护栏（护网、缓冲装置）一-吊笼一一驱动板吊杆一一标准节加高（四节,并调整标准节垂直度）一一第一道附墙架一吊笼调整一电气控制系统安装一一电动升降试车一一载重试验一一坠落试验一一导轨架加节一一验收1、底盘在安装时，用水准仪调整水平，水平误差不得超过Imm。2、吊笼安装:a在安装前，检查吊笼上所有运输用的铁丝、螺栓、垫板等杂物是否全部清理干净；b检查安全器齿轮转动是否灵便；c将滚轮调整到最大偏心位置，以便顺利套入导轨架
8、；d用起重设备将吊笼和驱动器安装在导轨架上;e调整好滚动轮的距离，背轮与齿条背面的间隙为0.5mm,各滚轮与导轨架立柱管的间隙不大于0.5mmo3、 电气系统的安装，调整各限位器是否灵敏有效。4、 电气系统接通后，检查无误后电动升降试车，由专业驾驶员谨慎操作，使吊笼上下运行数次，每次行程高度不得大于3m。5、 检查运行是否平稳和异响，制动器工作是否正常。6、 附墙系统的安装：直接附墙间距9米，最大自由端高度不超过6米，首次附墙在离地4.56米。a、用四只U型螺栓将两根方联接杆对称固定在标准节上下框架角钢上，先不势必U型螺栓拧得太紧以便与前联接杆联接后调整位置。b、用M20X60的螺栓将附墙联接
9、座架与墙内预埋件联接（或者与穿墙螺栓联接）c、用M2470的螺栓及扣件，将前联接杆、可调中联接杆、圆联接杆、可调长联接杆连接成一体，吊运到附墙位置,用M24X70螺栓方联接杆联接后，再。32的销轴及开口销与附墙架联接座架连接。d、校正导轨架垂直度，采用伸缩二圆联接杆方法,使导轨架回转或者单边位移，如果要使导轨架侧向位移，须挪移附墙架联接座架。e、旋紧所有联接螺栓，调整杆必须旋至撑紧，并用螺母锁住，确保吊笼、对重体等不与附墙架干涉。f、直接附墙架水平倾角不大于8。7、 坠落试验：在安装工况下，按额定（200Okg）安装载重，加载，在工作工况按额定载量加载，按说明书要求进行坠落试验。七、升降机安装
10、的安全措施1、升降机安装安全技术措施a、安装升降机的各零部件必须进行检查,不合格产品严禁安装。b、联接各部件的销轴、螺栓必须牢靠、紧固。C、高空作业必须系好安全带并且使用一切必要的安全防护设施和安全警示标志.1 .使用吊杆时,不允许超载，吊杆只能用来安装或者拆卸升降机零部件，不得作它用。2 .笼顶吊杆上有悬挂物时，不允许开动升降机。3 .升降机运动部件和施工设备（如脚手架）之间的距离不得小于Oo25m；升降机运行时，乘员身体的任何部位不能超出安全栏杆。4 .每次起动升降机前，应先检查运行通道是否畅通，如有人在笼顶、导轨架或者附墙架上工作，不允许开动升降机;吊笼运行时,严禁有人进出护栏。5 .吊
11、笼上所有零部件，必须平稳放置，不得超出安全栏杆。6 .吊笼启动前，应全面检查，消除所有不安全隐患，并按玲示警.II、升降机安装安全组织措施7 .所有升降机安装人员必须按照分工各司其职，互相配合与互相协作,积极努力地完成安装任务；听从现场指挥的统一安排，严禁自行其是.8 .安装工作进行前,必须认真听取技术负责人和安全监督员对升降机的技术和安全交底，并履行签字手续。9 .升降机安装作业区必须设置警戒标志，严禁无关人员进入。10 .严守升降机的各项操作规程。11 .遇有异常情况及时报告。八、安全应急措施1、危（Wei）险源辨识附表序号作业活动危（Wei）险可能导致的事故现有控制措施1高处作业囚素安全
12、带未正确高出坠落加强职工安全教育,加强现场监督检查2高处作业使用人员伤害住手工作、歇息3高处作业身体小过打斗嬉戏人员伤害严禁工作期间打斗嬉戏，工作时间注意力要集中4高处作业酒后上岗人员伤害和机械事故严禁酒后上岗作业5高处作业抛扔物件人员伤害传递物件使用绳索或者专用的斗子6起吊重物吊物分量不明机械损坏人员伤害禁止起吊分量不明的重物7起吊重物起吊物未绑牢机械损坏人员伤害绑牢后方可起吊8起吊重物钢丝绳损伤机械损坏人员伤害使用前子细检查9起吊重物支腿不牢机械损坏人员伤害增垫枕木、钢板10加标准节电线绝缘不良-触电伤害作业前检查电线电缆有无破损和漏电现象11电器安装带电作业触电伤害违反操作规程2、高空坠
13、落事故应急救援预案(1)坠落事故发生后，应视受伤者的伤害情况,可以即将对伤员进行临时抢救,同时拨打120急救电话，并向领导汇报。(2)及时把伤员送往医院抢救。(3)高处作业,在确保安全的前提下，并指派专人到现场观察监护。(4)对尚未坠落的物体进行检查，并采取可靠措施，及时解决，防止物体坠落。(5)如坠落的物体触及输变电路线及设备，有可能使坠落物带电，须首先采取切断电源的措施，然后再进行其他处理。(6)分析事故原因，按三不放过原则追查责任人的责任。3、重大触电事故应急救援预案(1)发生触电事故后，要即将利用现场的绝缘物体(如干燥的竹竿、木材、电工和电焊工的绝缘手套、PVC管等)，迅速将触电者与电
