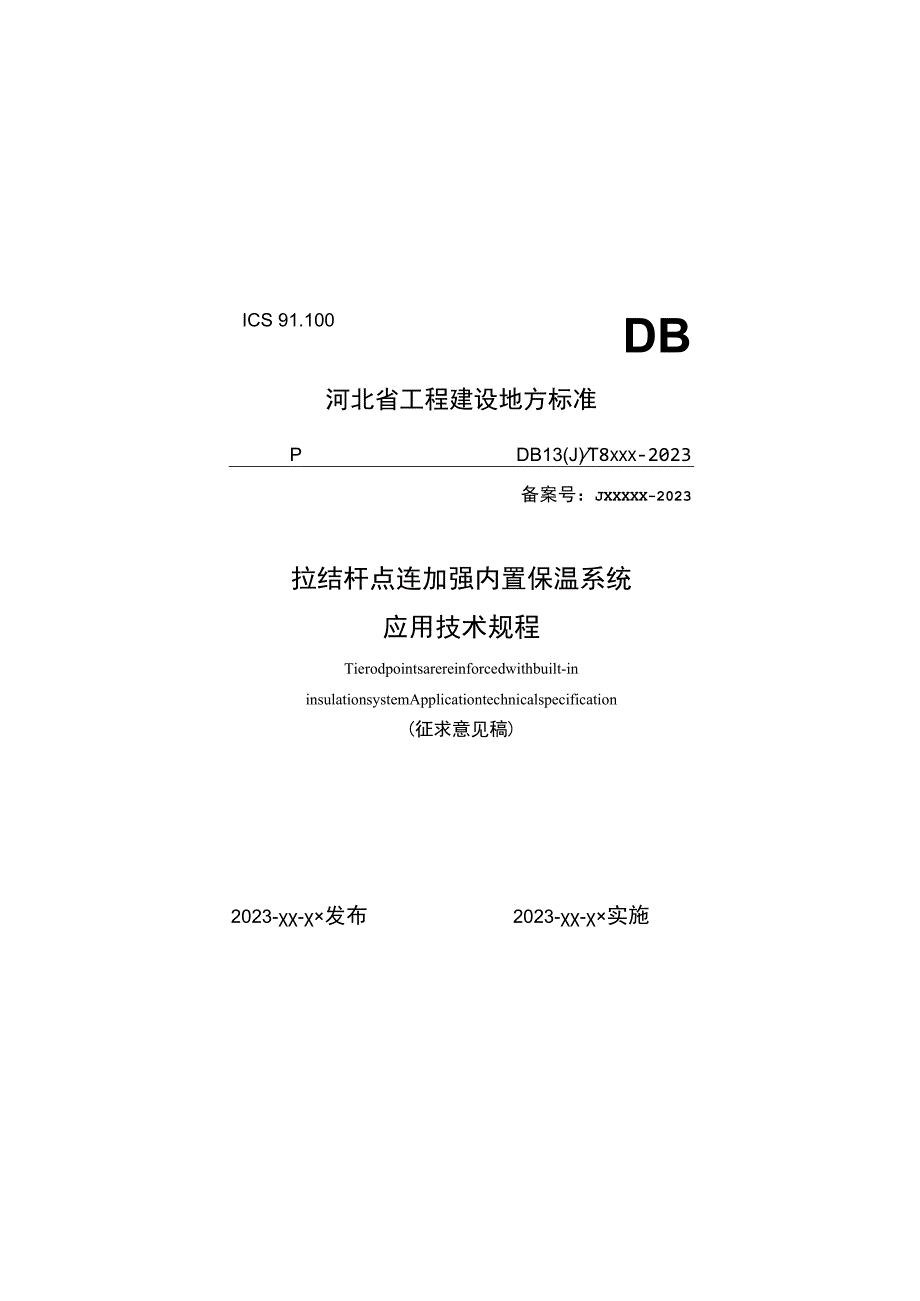

1、ICS 91.100DB河北省工程建设地方标准PDB13(J)T8xxx-2023备案号：JXXXXX-2023拉结杆点连加强内置保温系统应用技术规程Tierodpointsarereinforcedwithbuilt-ininsulationsystemApplicationtechnicalspecification(征求意见稿)2023-发布2023-实施河北省住房和城乡建设厅发布河北省工程建设地方标准拉结杆点连加强内置保温系统应用技术规程Tierodpointsarereinforcedwithbuilt-ininsulationsystemApplicationtechnicalsp

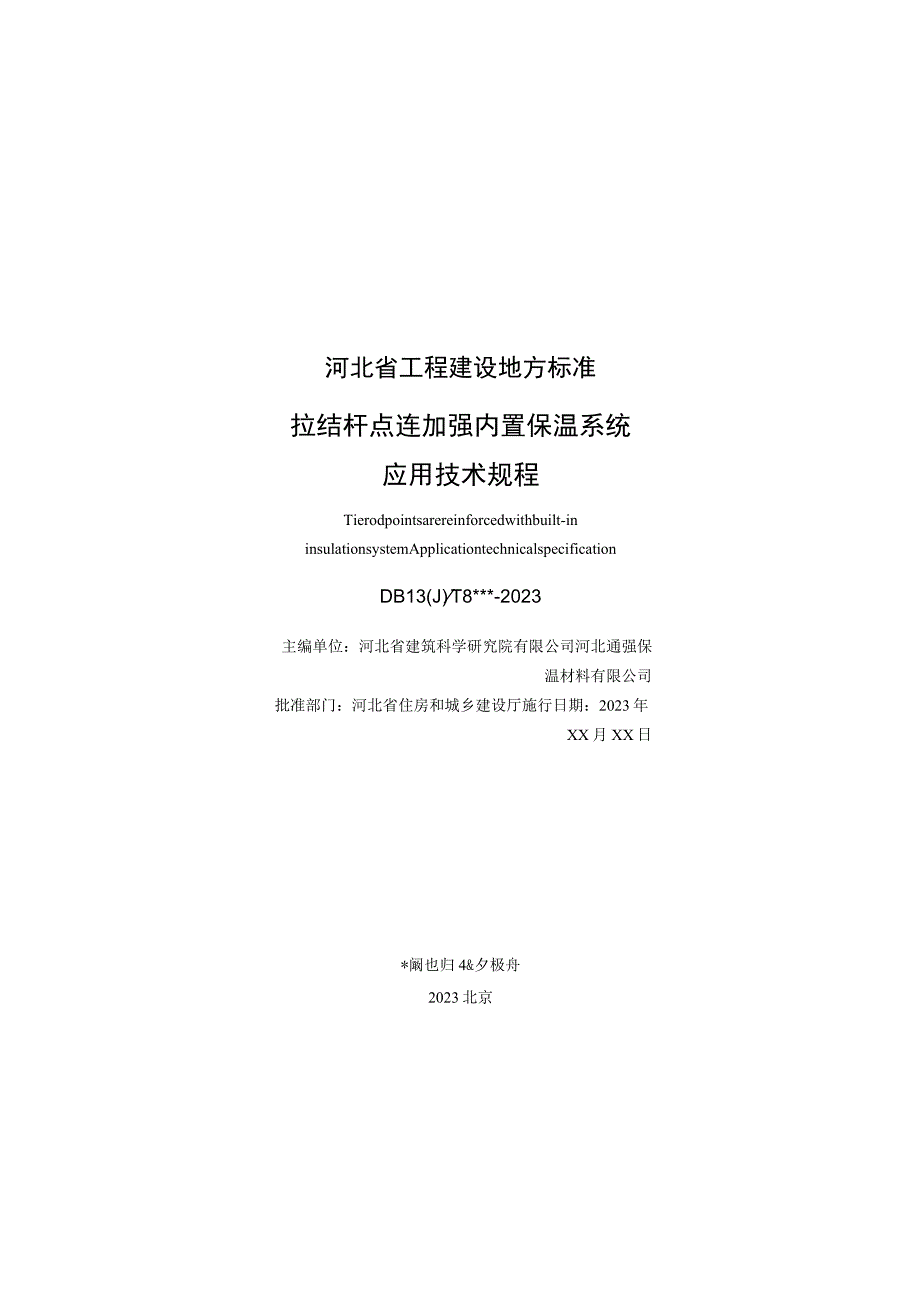

2、ecificationDB13(J)T8*-2023主编单位：河北省建筑科学研究院有限公司河北通强保温材料有限公司批准部门：河北省住房和城乡建设厅施行日期：2023年XX月XX日*阚也归4&夕极舟2023北京河北省工程建设地方标准拉结杆点连加强内置保温系统应用技术规程Tierodpointsarereinforcedwithbuilt-ininsulationsystemApplicationtechnicalspecificationDB13(J)T8*-2023*中画也以4d立极弁出版(北京市海淀区三里河路1号)石家庄市书渊印刷有限公司印刷*开本：850mm1168mm1/32印张：x.x
3、x字数：XX千字2023年*月第版2023年*月第一次印刷印数：12(XX)册定价：xx.xx元统一书号：XXXXXXXXXX版权所有翻印必究河北省住房和城乡建设厅公告2023年第*号河北省住房和城乡建设厅关于发布拉结杆点连加强内置保温系统应用技术规程和拉结杆点连加强内置保温系统建筑构造的公告拉结杆点连加强内置保温系统应用技术规程(编号为DB13(J)T8*-2023)和拉结杆点连加强内置保温系统建筑构造(统一编号：DBJT02-xxx-2023,图集号：J23J*)已经本机关审查并分别批准为河北省工程建设标准和标准设计，现予发布，自2023年*月1日起实施。本规程在河北省住房和城乡建设厅网站
4、()公开。河北省住房和城乡建设厅2023年XX月XX日刖三根据河北省住房和城乡建设厅2022年度省工程建设标准和标准设计第三批制（修）订计划（冀建节科函（2022）106号）的要求，由河北省建筑科学研究院有限公司、河北通强保温材料有限公司共同编制完成本规程。本规程共分7章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.系统和性能要求；5.设计；6.施工；7.质量验收。本规程的部分内容涉及专利（专利号：ZL202122251723.7）。涉及专利的具体技术问题，使用者可直接与专利权人协商处理。本规程的发布机构不承担识别这些专利的责任。本规程由河北省建筑科学研究院有限公司负责具体技术内容
5、的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。规程执行过程中如有意见或建议，请寄送至河北省建筑科学研究院有限公司（地址：河北省石家庄市槐安西路395号，邮编050227,邮箱956094073）,以供今后修订时参考。本规程主编单位、参编单位、主要起草人和审查人员名单：主编单位：河北省建筑科学研究院有限公司河北通强保温材料有限公司参编单位：河北省建筑工程质量检测中心有限公司主要起草人:审查人员：目次1总则12术语23基本规定34系统和性能要求44.1 系统44.2 主要材料64.3 配套材料115设计145.1 一般规定145.2 设计要点156施工196.1 一般规定196.2
6、施工要点206.3 运输及贮存226.4 防火措施与成品保护236.5 安全操作要求247质量验收257.1 一般规定257.2 主控项目287.3 一般项目31本规程用词说明35引用标准名录3638附：条文说明Contents1GeneralProvisions12 Terms23 BasicRequirements34 SystemAndPerformanceRequirement44.1 System44.2 MainMaterials64.3 SupportingMaterials115 Design145.1 GeneralRequirements145.2 DesignRequir
7、ements156 Construction196.1 GeneralRequirements196.2 ConstructionPoints206.3 TransportationandStorage226.4 FirePreventionMeasuresandFinishedProductProtection236.5 SafeOperationRequirements247 QualityAcceptance257.1 GeneralRequirements257.2 MasterControlItems287.3 GeneralItems31ExplanationofWordingin
8、ThisStandard351.istofQuotedStandards3638Addition:ExplanationofProvisions1 总则.o.为规范拉结杆点连加强内置保温系统在建筑外墙保温工程中的应用，做到安全适用、技术先进、经济合理、确保工程质量,制定本规程。1.0.2本规程适用于河北省新建、扩建的民用建筑、建筑高度不大于100m、抗震设防烈度不大于8度，采用拉结杆点连加强内置保温系统的设计、施工及质量验收。【条文说明】1.0.2基于安全性和经济性考虑，对超过本规程规定的建筑使用该保温系统时，应进行专项设计，并采取加强措施和必要的安全论证。1.0.3拉结杆点连加强内置保温系统
9、的设计、施工及验收除应符合本规程的规定外，尚应符合国家和河北省现行有关标准的规定。2 术语2.0.1拉结杆点连加强现浇混凝土内置保温系统tierodpointsarereinforcedwithbuilt-ininsulationsystem通过拉结杆限位连接件中直接8mm的HRB400级“L”形螺纹钢筋将现浇混凝土结构层和防护层可靠连接，中间设置保温层,层间设置混凝土挑板，在保温板两侧结构层和防护层同时浇筑混凝土，形成保温与外墙结构一体的保温系统简称“拉结杆点连内置保温系统”。2.0.2保温层thermalinsulatinglayer位于防护层与基层墙体之间，在拉结杆点连内置保温系统中起保
10、温、隔热作用的构造层，材料可为模塑聚苯板、石墨聚苯板、挤塑聚苯板或石墨挤塑板。2.0.3防护层protectivelayer位于保温层外侧，主要起保温层防护作用的现浇混凝土构造层。2.0.4拉结杆限位连接件Iierodlimitconnector以直径8mm的HRB400级“L”形螺纹钢筋作为受力拉结件,并辅以聚酰胺、聚乙烯或聚丙烯制成的限位支撑板、空心螺栓、豁口等组合而成，用于防护层、保温层与结构层的连接。简称“连接件”。3基本规定3.0.1拉结杆点连内置保温系统应由同一供应商提供配套的组成材料和型式检验报告。型式检验报告应包括配套组材材料的名称、生产单位、规格型号和主要性能参数。3.0.2
11、拉结杆点连内置保温系统应与结构层墙体可靠连接。在结构层正常变形以及承受自重、风荷载和室外气候的长期反复作用下，不产生裂缝、有害的变形和破坏。在正常使用中或设防地震时不应发生脱落。3.0.3拉结杆点连内置保温系统各组成部分应具有物理-化学稳定性，所有组成材料应彼此相容并具有防腐性。在可能受到生物侵害（鼠害、虫害等）时，还应具有防生物侵害性能。3.0.4拉结杆点连内置保温系统应具有防水渗透性能。3.0.5拉结杆点连内置保温系统的保温、隔热和防潮性能除应符合现行国家标准建筑节能与可再生能源利用通用规范GB55015民用建筑热工设计规范GB50176和河北省地方标准居住建筑节能设计标准（节能75%）D
12、B13（J）185外，尚应符合国家和河北省现行相关标准的规定。3.0.6拉结杆点连内置保温系统的使用高度及其防火性能应符合现行国家标准建筑防火通用规范GB55037和建筑设计防火规范GB50016的有关规定，且应具有防止火焰沿外墙面蔓延的能力。3.0.7在正确使用和正常维护的条件下，拉结杆点连内置保温系统的设计使用年限不应少于50年。3.0.8拉结杆点连内置保温系统的保温材料在运输和进场堆放过程中，应采取防水、防火及防碰撞等防护措施，不可重压或与锋利物品碰撞。产品应放在干燥通风处贮存，不应露天长期暴晒、避免雨、雪水侵蚀。3.0.9拉结杆点连内置保温系统施工现场的防火要求应符合现行国家标准建设工
