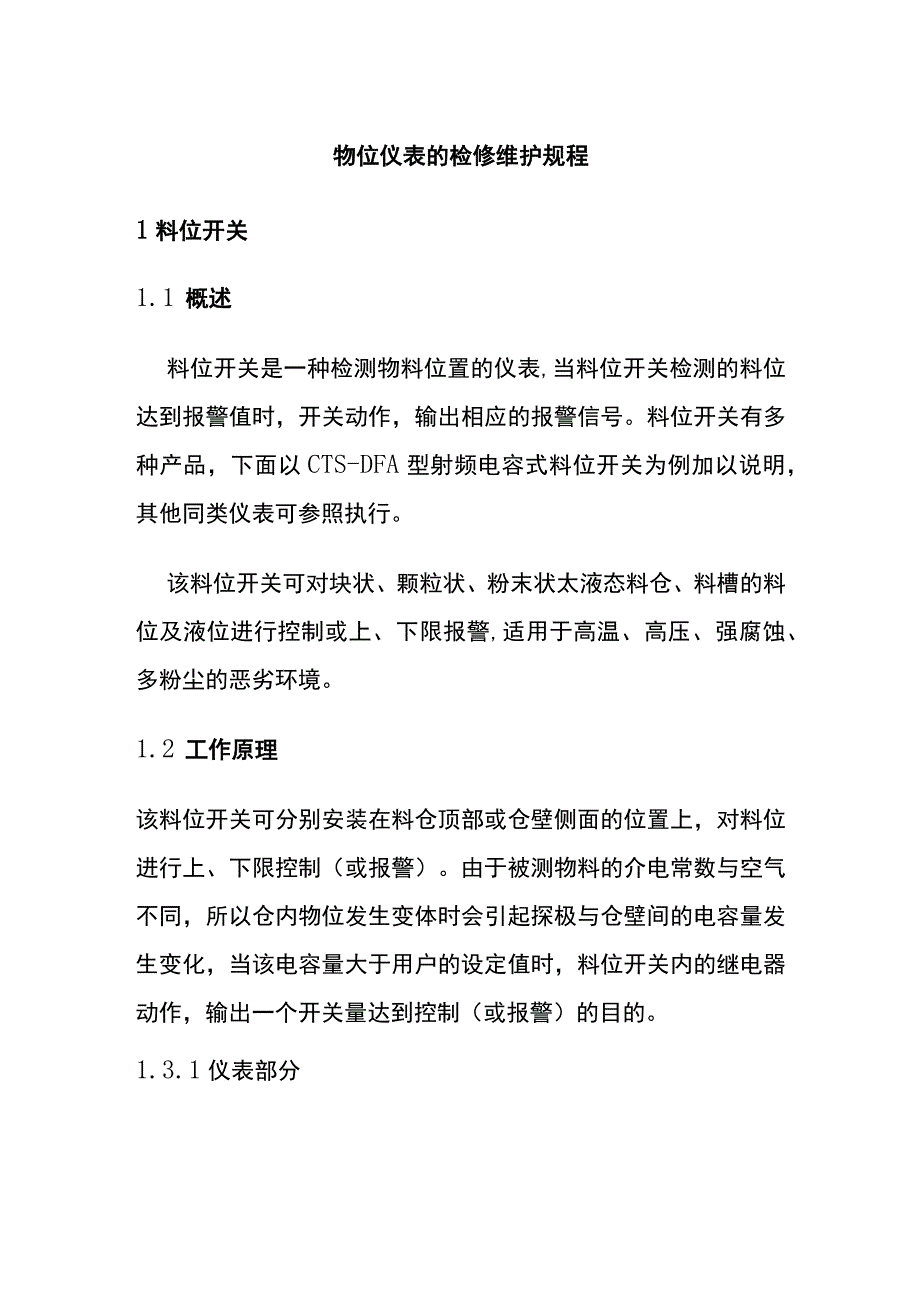

1、物位仪表的检修维护规程1料位开关1.1 概述料位开关是一种检测物料位置的仪表,当料位开关检测的料位达到报警值时，开关动作，输出相应的报警信号。料位开关有多种产品，下面以CTS-DFA型射频电容式料位开关为例加以说明，其他同类仪表可参照执行。该料位开关可对块状、颗粒状、粉末状太液态料仓、料槽的料位及液位进行控制或上、下限报警,适用于高温、高压、强腐蚀、多粉尘的恶劣环境。1.2 工作原理该料位开关可分别安装在料仓顶部或仓壁侧面的位置上，对料位进行上、下限控制（或报警）。由于被测物料的介电常数与空气不同，所以仓内物位发生变体时会引起探极与仓壁间的电容量发生变化，当该电容量大于用户的设定值时，料位开关

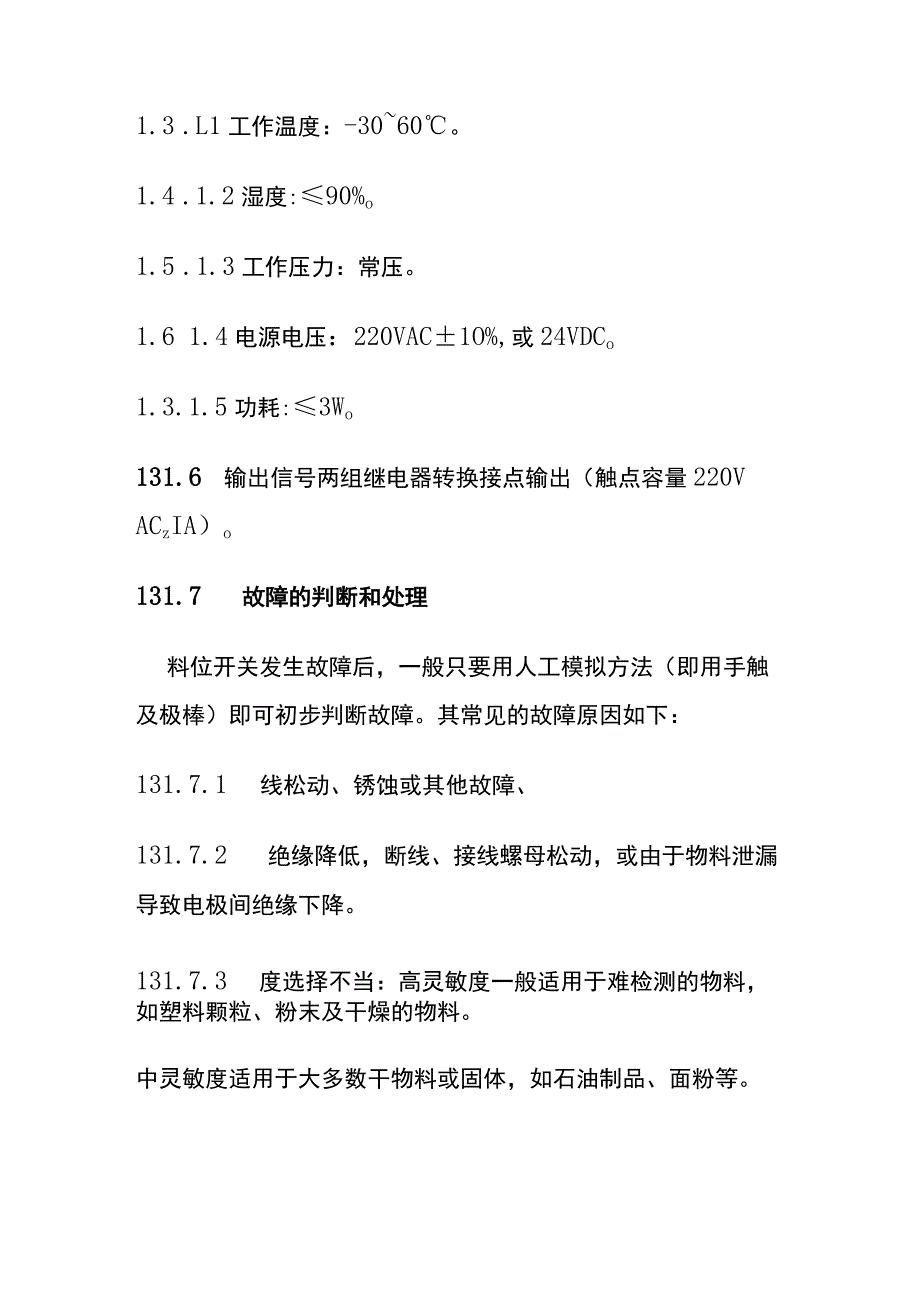

2、内的继电器动作，输出一个开关量达到控制（或报警）的目的。1.3.1仪表部分1.3 .L1工作温度：-3060。1.4 .1.2湿度:90%o1.5 .1.3工作压力：常压。1.6 1.4电源电压：220VAC1O%,或24VDCo1.3.1.5功耗:3Wo131.6 输出信号两组继电器转换接点输出（触点容量220VACzIA）o131.7 故障的判断和处理料位开关发生故障后，一般只要用人工模拟方法（即用手触及极棒）即可初步判断故障。其常见的故障原因如下：131.7.1 线松动、锈蚀或其他故障、131.7.2 绝缘降低，断线、接线螺母松动，或由于物料泄漏导致电极间绝缘下降。131.7.3 度选择

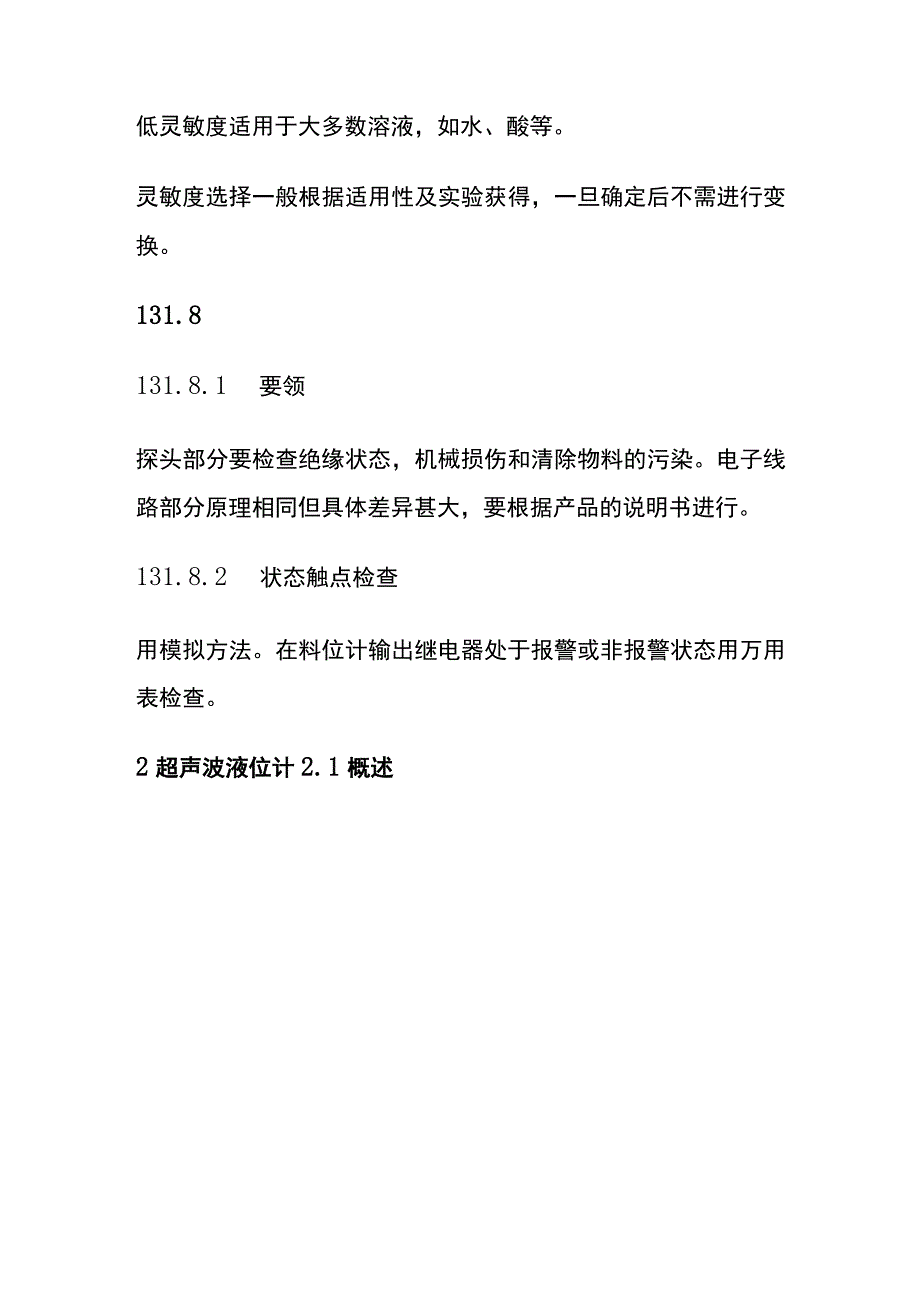

3、不当：高灵敏度一般适用于难检测的物料，如塑料颗粒、粉末及干燥的物料。中灵敏度适用于大多数干物料或固体，如石油制品、面粉等。低灵敏度适用于大多数溶液，如水、酸等。灵敏度选择一般根据适用性及实验获得，一旦确定后不需进行变换。131.8131.8.1 要领探头部分要检查绝缘状态，机械损伤和清除物料的污染。电子线路部分原理相同但具体差异甚大，要根据产品的说明书进行。131.8.2 状态触点检查用模拟方法。在料位计输出继电器处于报警或非报警状态用万用表检查。2超声波液位计2.1概述超声波液位王干是利用声波碰到液面（或料位）时，产生反射波的原理，通过测出发射波和反射波的时间差，从而计算出液面的高度超声波液
4、位计的类型、品种颇多，要根据被测定的介质条件、测量范围、通讯要求选定仪表。一般有二线制或四线制，一体或分体式2.2 检查调试2.2.1 外观检查a.从外观上检蛰仪表是否有损坏。b.检查是否符合测量点的技术要求，如过程温度、压力、环境温度、测量范围等。C.检查测量值与实际值是否一致。d.是否有遮阳避雨的保护措施。e.检查接线端子位置是否正确、电缆密封是否良好，外壳盖旦不结I耍AK口JJ沃Of.若有辅助电源，显示模块是否有显示。2.2.2调试观察现场显示器，使用HART手操器或在室内上位机上使用工具软件进入TOFTOOL功能组对仪表进行调试。2.3 使用与维护2.3.1 电源必须与铭牌上数据一致，
5、在接线前应切断电源。2.3.2 不可安装于罐顶的中心位置，传感器应安装在距离罐壁为罐直径的1/6距离处传感器探头必须垂直于物料表面。2.3.3 不可把传感器安装在进料口的上方。2.3.4 使用防护罩以防止直接的日照或雨淋。2.3.5 在信号波束角内避免安装任何装置，如限位开关、温度传感器等；需要注意的是对称装置如加热线圈、挡板等均有可能干扰测量。2.3.6 在一个罐内不能安装两个超声波探头，因为两个信号会互相干扰。2.3.7 如果安装在干扰严重的复杂环境，可加装导波管。2.3.8 安装在有粉尘、污染严重的场合，探头天线要定期清理。3雷达液位计3.1 概述雷达液位计是利用超高频电磁波经天线向被测
6、容器的液面发射，当电磁波碰到液面后又反射回来，仪表检测出发射波和回波的时差，从而计算出液面的高度。雷达液位计可用于易燃、易爆、强腐蚀等介质的液位测量，特别适用于大型立罐和球罐等。一般分为工业级和计量级。3.2 技术特点APEX雷达液位计采用24GHz的频率和先进的电子线路,天线很小，其雷达波的射角也非常窄。体积小重量轻的天线简化了安装过程。同时很窄的雷达波射角减少了由容器内部障碍产生的回波，像搅拌器、热交换器、进料口、挡板、热电阻套管、伴热蒸汽管和其他障碍物。非常窄的雷达波的射角也提高了安装的灵活性，因为雷达可安装在原有的距罐壁很近的法兰上。APEX雷达液位计测量距离可达17m03.3 检修3
7、.3.1 拆装检修各防爆结合面时，不得有划痕碰伤。不可涂油漆，可涂少量润滑油和少量防锈油。3.3.2 拆装检修前要切断电源。3.3.4 检查接线端子是否接触良好，是否有腐蚀或脏物，如有要清除脏物或更换端子，确保接触良好。3.3.5 重新安装后要随工艺设备一同试压,并进行校对工作。3.4安装注意事项3.4.1 测量液位的场合宜垂直向下检测安装。3.4.2 测量料位的场合,雷达波束宜指向料仓底部的出料口。3.4.3 雷达的波束中心距容器壁的距离应大于由束射角、测量范围计算出的流束的喷射半径。3.4.4 雷达和波束途径应避开搅拌器、其他障碍物及容器进料流束的喷射范围。3.4.5 雷达或微波液（料）位
8、计的安装，还应符合制造厂的要求。4射频导纳料位计4.1 概述采用射频导纳技术,不仅只是射频电容物位计单一的容抗测量，而且还同时测量阻抗，模块的防挂电路将容护信息和阻抗信息综合在一起，能可靠地消除传感器和容器壁上挂料或结垢影响。它采用全电子技术，无拆卸或磨损的可动部件,因此测量范围大、使用寿命长。它采用多种裸露和绝缘材料形式的探头，几乎用于所有使用场合物位的粘稠、粘污介质、颗粒状介质、混合介质测量，特别适用于强酸、碱等腐蚀性强介质的测量。4.2 检查校验4.2.1 在该仪表的连接方式主要有：法兰连接和螺纹连接，使用前，检查与设备连接是否紧固。4.2.2 在初始状态下（容器内没有物料介质的情况下），调整电桥电路调谐电容器的大小，平衡掉初始电容Co（分布电容），使变送器的输出为4mAo4.2.3 升高容器内物料高度，测量实际物料高度，调节量程，使仪表输出与实际高度相符。424重复上述两步骤直到符合要求为止。4.3 使用和维护4.3.1 检查仪表接线是否良好，有无腐蚀、进水等情况。4.3.2 检查仪表电源是否正常。4.4.1 检查探头是否完好，有无变形、腐蚀或其他受损情况；清除探头的附着物。4.4.2 检查信号线绝缘是否良好，电感、电容量是否达到要求，如果达不到要求要更换。4.4.3 检查接头法兰或螺丝是否连接良好。
