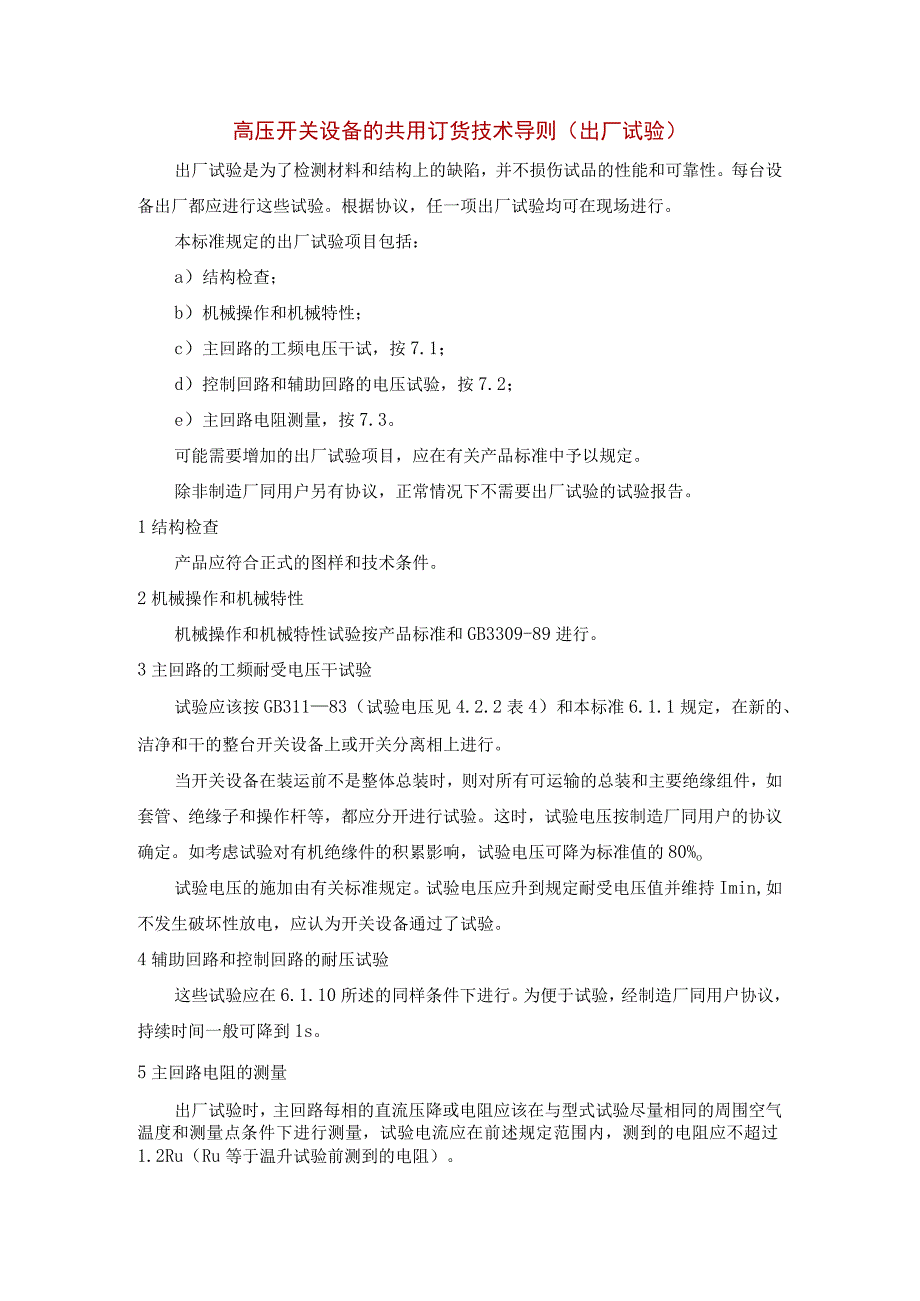

1、高压开关设备的共用订货技术导则（出厂试验）出厂试验是为了检测材料和结构上的缺陷，并不损伤试品的性能和可靠性。每台设备出厂都应进行这些试验。根据协议，任一项出厂试验均可在现场进行。本标准规定的出厂试验项目包括：a）结构检查；b）机械操作和机械特性；c）主回路的工频电压干试，按7.1；d）控制回路和辅助回路的电压试验，按7.2；e）主回路电阻测量，按7.3。可能需要增加的出厂试验项目，应在有关产品标准中予以规定。除非制造厂同用户另有协议，正常情况下不需要出厂试验的试验报告。1结构检查产品应符合正式的图样和技术条件。2机械操作和机械特性机械操作和机械特性试验按产品标准和GB3309-89进行。3主回
2、路的工频耐受电压干试验试验应该按GB31183（试验电压见4.2.2表4）和本标准6.1.1规定，在新的、洁净和干的整台开关设备上或开关分离相上进行。当开关设备在装运前不是整体总装时，则对所有可运输的总装和主要绝缘组件，如套管、绝缘子和操作杆等，都应分开进行试验。这时，试验电压按制造厂同用户的协议确定。如考虑试验对有机绝缘件的积累影响，试验电压可降为标准值的80%o试验电压的施加由有关标准规定。试验电压应升到规定耐受电压值并维持Imin,如不发生破坏性放电，应认为开关设备通过了试验。4辅助回路和控制回路的耐压试验这些试验应在6.1.10所述的同样条件下进行。为便于试验，经制造厂同用户协议，持续

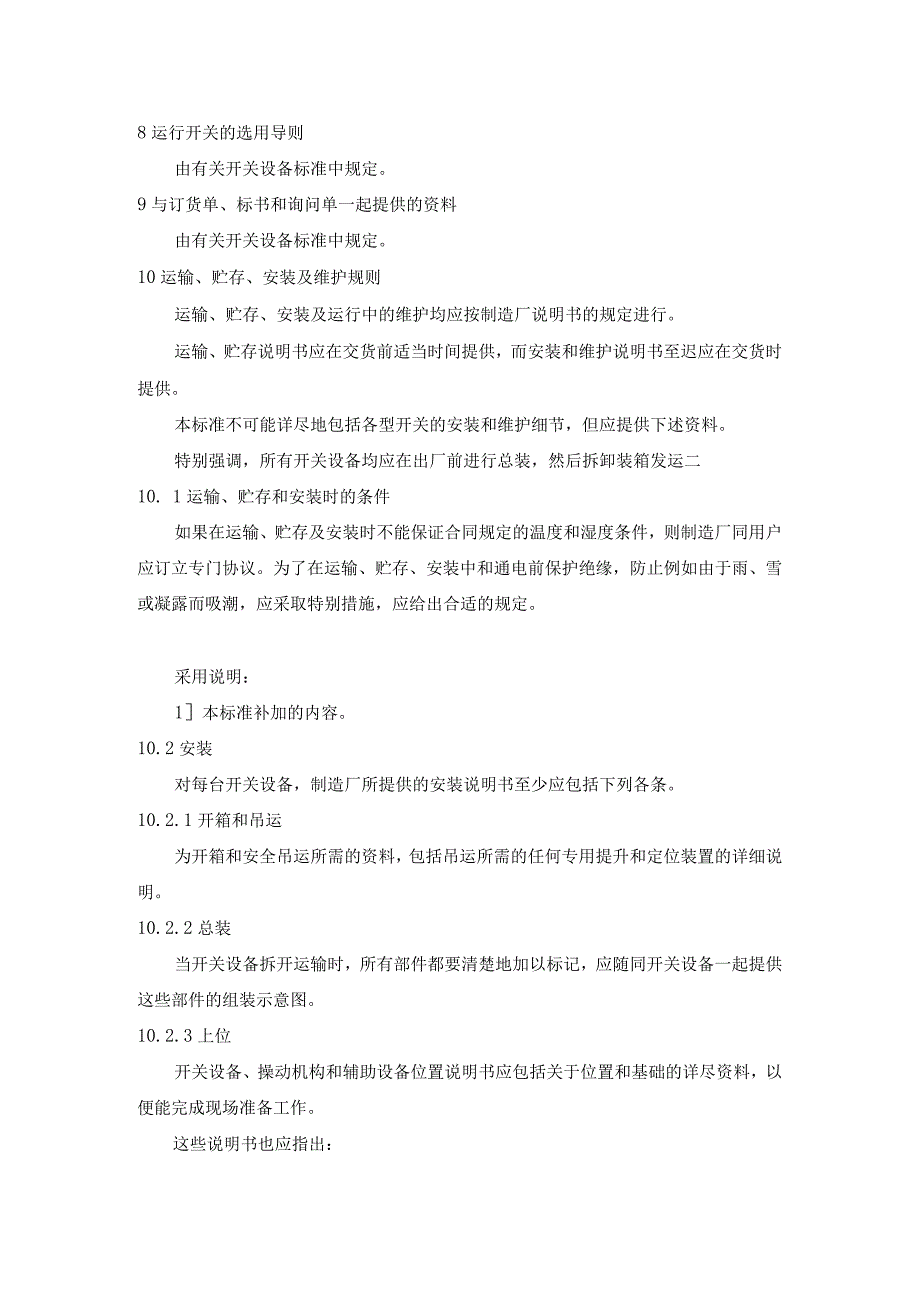

3、时间一般可降到1s。5主回路电阻的测量出厂试验时，主回路每相的直流压降或电阻应该在与型式试验尽量相同的周围空气温度和测量点条件下进行测量，试验电流应在前述规定范围内，测到的电阻应不超过1.2Ru（Ru等于温升试验前测到的电阻）。8运行开关的选用导则由有关开关设备标准中规定。9与订货单、标书和询问单一起提供的资料由有关开关设备标准中规定。10运输、贮存、安装及维护规则运输、贮存、安装及运行中的维护均应按制造厂说明书的规定进行。运输、贮存说明书应在交货前适当时间提供，而安装和维护说明书至迟应在交货时提供。本标准不可能详尽地包括各型开关的安装和维护细节，但应提供下述资料。特别强调，所有开关设备均应在
4、出厂前进行总装，然后拆卸装箱发运二10. 1运输、贮存和安装时的条件如果在运输、贮存及安装时不能保证合同规定的温度和湿度条件，则制造厂同用户应订立专门协议。为了在运输、贮存、安装中和通电前保护绝缘，防止例如由于雨、雪或凝露而吸潮，应采取特别措施，应给出合适的规定。采用说明：1本标准补加的内容。10.2安装对每台开关设备，制造厂所提供的安装说明书至少应包括下列各条。10.2.1开箱和吊运为开箱和安全吊运所需的资料，包括吊运所需的任何专用提升和定位装置的详细说明。10.2.2总装当开关设备拆开运输时，所有部件都要清楚地加以标记，应随同开关设备一起提供这些部件的组装示意图。10.2.3上位开关设备、
5、操动机构和辅助设备位置说明书应包括关于位置和基础的详尽资料，以便能完成现场准备工作。这些说明书也应指出： 包括灭弧和绝缘液体介质的开关设备总质量； 灭弧和绝缘液体介质的质量；单独吊运的设备最重要部件的质量（单件质量超过100kg时）； 开关设备在操作中所施加于基础上的作用力,1o10.2.4连接说明书应包括下列资料：a）导体的连接，包括防止开关设备上的过热和产生不必要的应力以及提供合适的绝缘间距所必须的建议；b）辅助回路的连接；C）如有的话，液体或气体供给系统的连接资料，包括管道尺寸及其布置；d）接地连接；e）不同材质的过渡连接要求，例如铜-铝O10.2.5安装竣工检验制造厂应提供设备已经安装
6、且所有连接都已完成之后的检查和试验说明书。注：应特别说明开关设备安装后并不立即投入使用的注意事项。10.3维护制造厂应提供用户必须遵循的维护说明，并指出设备不检修的操作次数、运行时间间隔或其它合适的判据，在完成操作次数和运行时间间隔后，应对开关设备的某些部件进行维护。制造厂提供的说明书应包括下列各项。10.3.1主回路应给出：触头的检查、调整和更新；对具有额定短路关合或开断电流的开关设备来说，还包括其弧触头允许的烧伤程度、主回路电阻值、分闸和合闸时间、开断时间、不同期性及其容许偏差。10.3.2绝缘或灭弧用的液体或气体介质制造厂应对下列项目提出建议：取样、试验、干燥和注入程序，质量及抗污性，介
7、质用量的指示。注：如有安全要求，应列入说明书中。10.3.3操动机构应提供操动机构的维护程序、调整值及容许偏差。10.3.4辅助回路、辅助设备说明书应指出辅助回路的辅助设备的哪些部件须进行检查。10.3.5轴承说明书应指出须检查哪些轴承。10.3.6连接制造厂应指出哪些连接须加以检查。10.3.7气动和液动系统制造厂应指出哪些气动和液动元件须加以检查。10.3.8润滑制造厂应指出对润滑油和润滑脂的质量要求。10.3.9污染和腐蚀制造厂应给出清洁和防腐蚀方法的有关说明。10.3.10备件和材料制造厂应给出备件和材料清单，用户可按所列备件和材料进行贮备。10.3.11专用工具如有拆装、检修专用工具，制造厂应提供专用工具清单。
