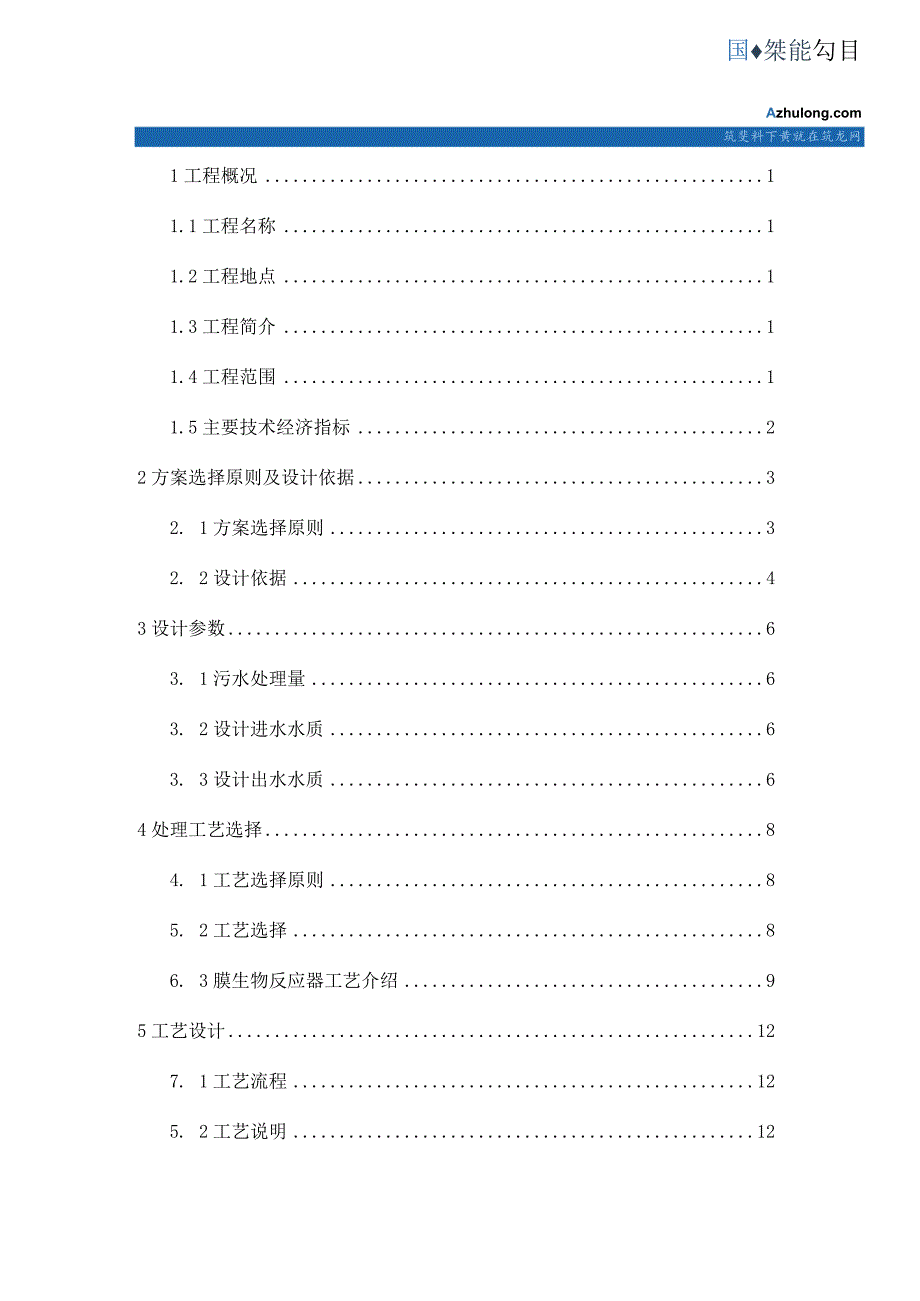

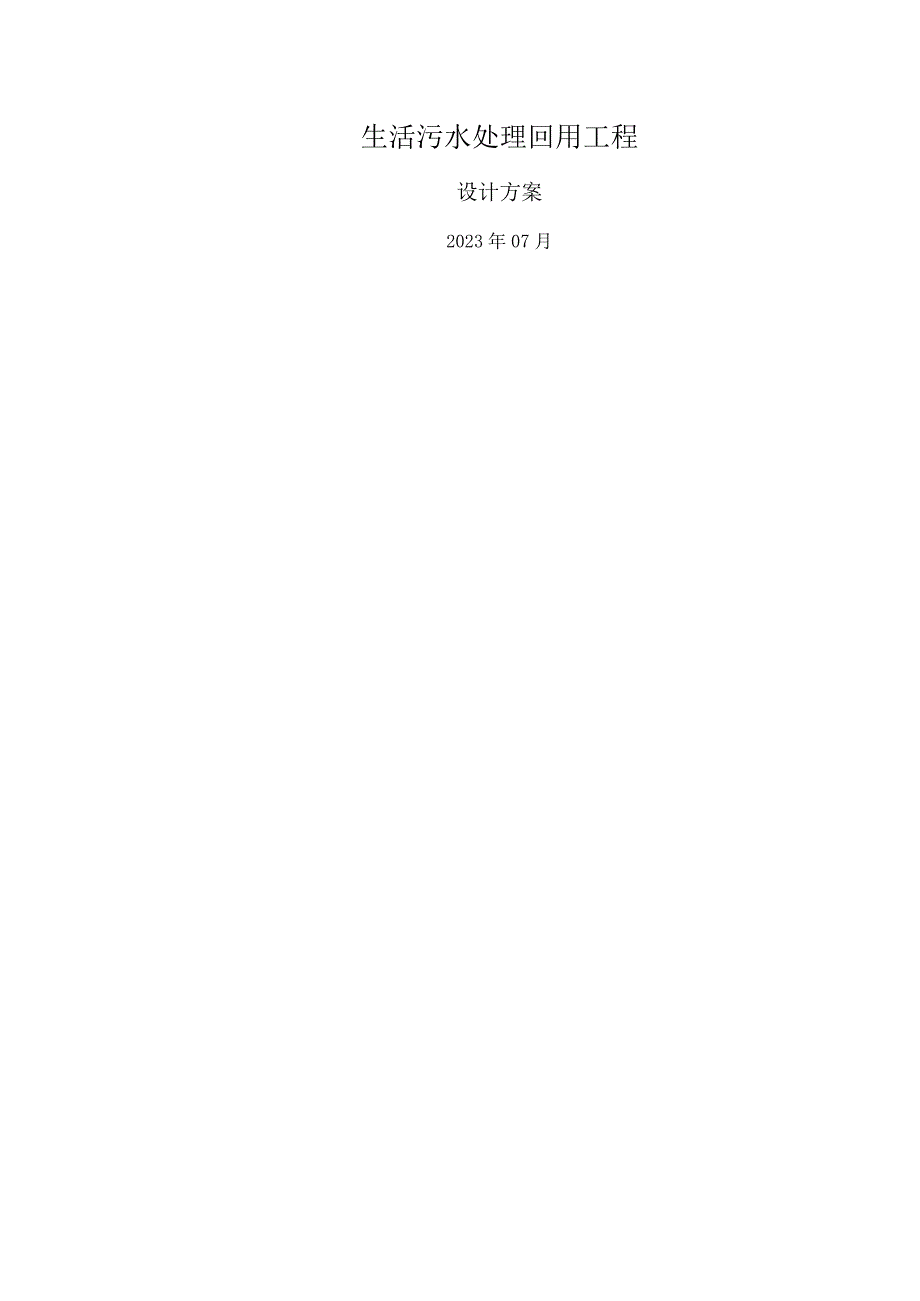

1、生活污水处理回用工程设计方案2023年07月国桀能勾目A筑斐料下黄就在筑龙网1工程概况11.1工程名称11.2工程地点11.3工程简介11.4工程范围11.5主要技术经济指标22方案选择原则及设计依据32. 1方案选择原则32. 2设计依据43设计参数63. 1污水处理量63. 2设计进水水质63. 3设计出水水质64处理工艺选择84. 1工艺选择原则85. 2工艺选择86. 3膜生物反应器工艺介绍95工艺设计127. 1工艺流程125. 2工艺说明126主要构筑物及设备参数166. 1主要构筑物一览表166. 2主要设备参数一览表177工程设计说明207. 1总图设计207. 2建筑设计20

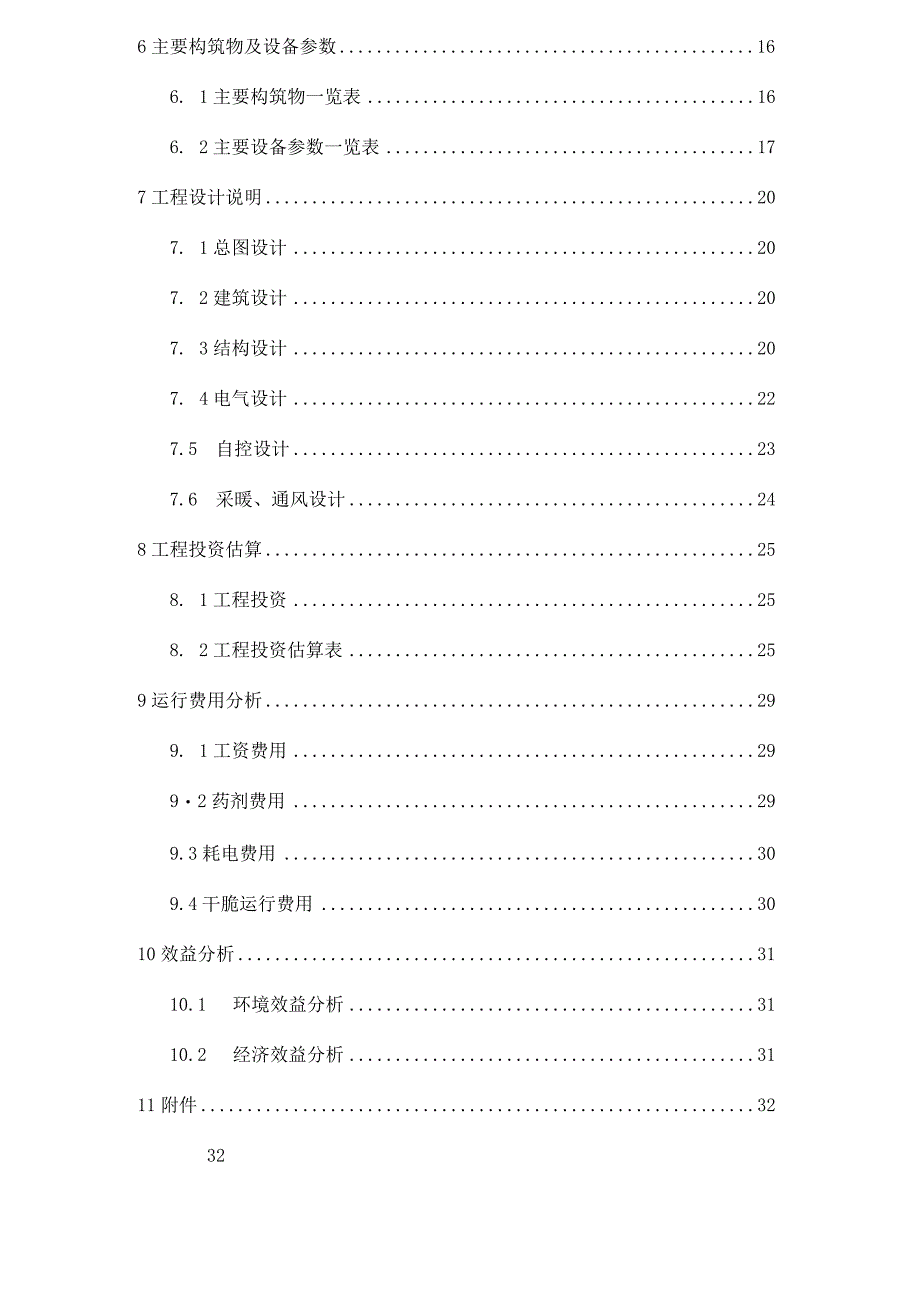

2、7. 3结构设计207. 4电气设计227.5 自控设计237.6 采暖、通风设计248工程投资估算258. 1工程投资258. 2工程投资估算表259运行费用分析299. 1工资费用2992药剂费用299.3耗电费用309.4干脆运行费用3010效益分析3110.1 环境效益分析3110.2 经济效益分析3111附件3232布置图11.2平321工程概况1.1 工程名称某生活污水处理回用工程。1.2 工程地点1.3 工程简介目前，项目区内的生活污水未经处理干脆排放，不但影响人们的生活，也污染了四周的环境，故对项目区内产生的污水进行处理，经处理后的出水用作景观用水，既削减对环境的污染，有能有效
3、利用水资源，节约水源。本项目所要处理的污水为生活污水，处理量为500m7d,出水用作景观水。要求污水经处理后达到国家标准城市污水再生利用景观环境用水水质（GB/T18921-2024）中欣赏性景观环境用水的限值。1.4 工程范围500m7d的生活污水处理工程所需的设备、建（构）筑物（800mZl）及配套协助设施的工艺、土建、电气、仪表、给排水等相关专业设计内容。污水处理站进出水管道、道路、绿化、供电、通讯线路设计不在本方案设计范围内。1.5主要技术经济指标序号项目指标1处理规模500m7d2进水水质生活污水3出水水质城市污水再生利用景观环境用水水质(GB/T18921-2024)4采纳工艺膜生
4、物反应器工艺(MBR)5占地面积540m26工程总投资320.00万元7干脆运行费用0.62元/n?水筑姿料下我就在筑龙网2方案选择原则及设计依据2.1方案选择原则（1）技术先进性原则。污水处理回用工程一方面应体现环保理念；另一方面是再生水回用系统的先进性。所运用的工艺和技术应在将来十年内不会被淘汰，避开重复改造。因此在选择中水处理工艺上应首先考虑设备和技术的先进性。（2）平安性原则由于中水回用关系到四周人们的平安问题，因此中水处理出水水质不能存在任何问题，假如出现水质超标，其影响面很大，是关系到大量人群身体健康的平安性问题。因此，本中水工程举荐运用的处理技术和处理系统具有高品质的出水和平安保
5、障措施。（3）系统模块性原则本工程原水收集量会随时间、季节不同而变更，同时考虑远期会增加污水产生量，为了削减运行成本，本工程考虑采纳模块式的处理设备，可以依据产生污水量的状况进行系统运行组合，以削减运行成本。（4）低运行成本原则中水处理成本应作为技术方案选择的重要原则之一。(5)少占地原则污水处理技术的选用还应考虑占地面积小，运行效率高的设备和技术。(6)污泥产生量少，二次污染小的原则污水处理工程产生的污泥的处理和处置费用较高，同时会产生二次污染，所以在选择工艺时，应首选污泥产生量小的工艺，减境的二次污染。;筑姿料下我就在筑龙网2.2设计依据用户供应的相关资料室外排水设计规范GB3838(GB
6、50014-2024)地表水环境质量标准2023)污水排入城市下水道水质标准(CJ3082 一2023)污水再生利用工程设计(GB50335-2024)城市污水再生利用景观环境用水水质(GB/T18921-2024)建筑给水排水设计规范(GB500152023）城镇污水处理厂污染物排放标准（GB18918一2023）给水排水工程构筑物结构设计规范（GB50069一2023）给水排水工程钢筋混凝土水池结构设计规程（CECI38:2023）3设计参数3.1 污水处理量依据实地调查，本工程区内污水产量约为500m3do考虑远期人口增加，污水量将增加到800m7do故本次设计时设备按污水量500m7d
7、设计，土建工程按污水量800m3d设计，远期人口增加后仅增加设备即可，不需对整个工程进行改扩建，可节约投资。3.2 设计进水水质据了解，本工程区内排放的污水基本为洗浴水、冲厕水、厨房水等生活污水，无有毒有害性工业废水。参考国家设计规范及结合我公司以往的污水处理工程设计阅历，设计时考虑肯定的变更系数，进水水质设计平均值如下：表3-1设计进水水质水质参数CODcrBOD5SSTPNH3-NTN值(mgl)400200200430403.3设计出水水质本工程处理后出水用作景观水，出水要求达到国家标准城市污水再生利用景观环境用水水质(GB/T18921-2024)中欣赏性景观环境用水的限值。表3-2设
8、计出水水质标准CODcrBOD5SSTPNH3-NTN城市污水再生利用景观环境用水水质欣赏性景观环境用水(GB/T18921-2024)6100.55.015筑姿料下我就在筑龙网4处理工艺选择4.1工艺选择原则选择合理的污水处理工艺技术是非常重要的。只有选择得当，才能使污水处理工程的处理效果好，运行管理便利，节约投资成本和运行费用。污水处理工艺的选择，首先须要适应污水进水水质、出水水质要求以及当地温度、工程地质、环境等条件，然后综合考虑工艺的牢靠性、成熟性、适用性、去除污染物的效率、投资省、操作管理简洁、运行费用低等多因素，选择最优的工艺方案。1符合国家和地方环境爱护政策和相关法律法规、标准及
9、规范；2工艺技术先进、高效节能，处理效率高，出水稳定达标；3处理设施平安、成熟，并尽量削减工程投资成本，降低运行费用；4最大限度地降低操作管理和修理技术难度；5污水处理设施具有较强的抗水量、水质冲击负荷实力；6污水处理设施运行时不产生臭气及噪声等二次污染；7优先选择国内先进、牢靠、高效、成熟的污水处理专用设备。4.2 工艺选择污水处理的主要工艺技术主要包括：生物处理技术、自然处理技术。经过人类上百年的实践，国际上公认以生物处理为经济一效益比最好(COSt-effective)。因此世界上大多数污水处理厂采纳生物处理工艺。污水生物处理分为厌氧生物处理和好氧生物处理两大类。厌氧生物处理技术降解有机
10、物的效率有限，出水水质较难达到本项目的要求，且占地相对较大，废气收集处理问题也不好解决。因此也不考虑单独运用。本项目中，化粪池作为典型的厌氧处理，作为标准的设施用于污水处理的前处理。传统的活性污泥法投资高、运行费用高、占地大、污泥处广；处理较为困难(通常要采纳厌氧污泥消化)，本方案也不考虑NhWongsm筑炎抖下,就在筑龙网生物膜法是一种比较适合小型生活污水处理的工艺技术，及传统活性污泥法处理系统相比较，生物膜法易于维护运行、节能省电、占地面积小，污泥少，一次性投资较一般活性污泥法稍高一些但可以接受，但假如出水要求较高须要增加深度处理，投资较高。膜生物反应器以出水水质稳定优良为其优势，但一次性
11、投资成本稍高。本工程要求处理出水用作景观水，且不能影响四周人们的身体健康，故对出水水质要求较高，且要求有较高的稳定性。本工程举荐选用膜生物反应器工艺作为首选处理工艺。4.3 膜生物反应器工艺介绍膜生物反应器MBR(MembraneBio-reactor)是二十世纪末发展起来的新技术，它是膜分别技术和活性污泥生物技术的结合。它不同于活性污泥法，不运用沉淀池进行固液分别，而是运用中空纤维膜替代沉淀池，因此具有高效固液分别性能，同时利用膜的特性，使活性污泥不随出水流失，在生化池中形成800012000mg/L超高浓度的活性污泥浓度，使污染物分解彻底，因此出水水质良好、稳定，出水细菌、悬浮物和浊度接近
12、于零。生活污水处理后可干脆回用，在污水处理方面具有传统工艺不具备的优点。优点：（1）出水水质优良、稳定。（2）工艺简洁。由于膜的高效分别作用，不必单独设立沉淀、过滤等固液分别池。（3）占地面积少。处理单元内生物量可维持在高浓度，使容积负荷大大提高，同时膜分别的高效性，使处理单元水力停留时间大大缩短。（4）污泥排放量少，只有传统工艺的30%,污泥处理费用低。（5）膜生物反应器可以滤除细菌、病毒等有害物质，可显著节建筑济料下载就在筑龙网约加药消毒所带来的长期运行费用并扩大污水回用范围。（6）系统抗冲击性强，适应范围广。（7）较好的设备化和自动化，管理简便。（8）模块化设计，易于扩容。缺点:一次性投
13、资稍高。I筑姿料下载就在筑龙网5工艺设计5.1 工艺流程依据本工程的进出水水质，设计工艺流程如下:5.2 工艺说明5.2.1 格栅槽格栅槽内安装格栅。格栅主要用来拦截污水中的大块漂移物，以保证后续处理构筑物的正常运行及有效减轻处理负荷，为系统的长期正常运行供应保证。格栅选用机械格栅，栅条间隙为5mm,采纳2台。格栅槽设置两个廊道，单廊道尺寸为9000700mm,每个廊道安装一台格栅，污水量少时启动一台，高峰期两台同时启动。栅渣需定期清理，可作垃圾处理。5.2.2 初沉池初沉池主要用于沉淀比重较大的无机颗粒杂质，有效保证潜污泵不堵塞、卡死等，延长潜污泵的运用寿命，同时便于沉积物的二，一、小篥髓勾
14、目作，延长后续调整池的有效容积。筑姿料下我就在筑龙网初沉池采纳钢筋混凝土结构，埋地设置，设计尺寸为9000X15004500mm,有效水深为3.1m。1.1.1 整池由于来自各时的水质、水量均不一样，一般高峰流量为平均处理量的28倍，因此为使处理系统连续稳定地运行，同时调整水量和均化水质，设计一调整池，调整池的设计有效容积一般为平均处理量的412倍。调整池内置潜污泵及回流措施，以保证肯定的额定流量提升至后续生物处理系统，削减水量对系统的冲击负荷。同时为保证调整池内不沉积污物，设置潜水搅拌器进行搅拌。调整池采纳钢筋混凝土结构，埋地设置，设计尺寸为9000X105004000mm,有效水深为3.0m。5.2.4 缺氧池污水进入缺氧池，同时进入的还有膜池的回流污泥。缺氧池的首要功能是脱氮，反硝化菌利用污水中的有机物作为碳源，将膜池回流污泥中带入的大量N03和N(V还原为N并释放到空气中，BOD浓度接着下降，N（V浓度也大幅度下降。池内设潜水搅拌器。缺氧池采纳钢筋混凝土结构，埋地设置，设计尺寸为4095X53004000mm,有效水
