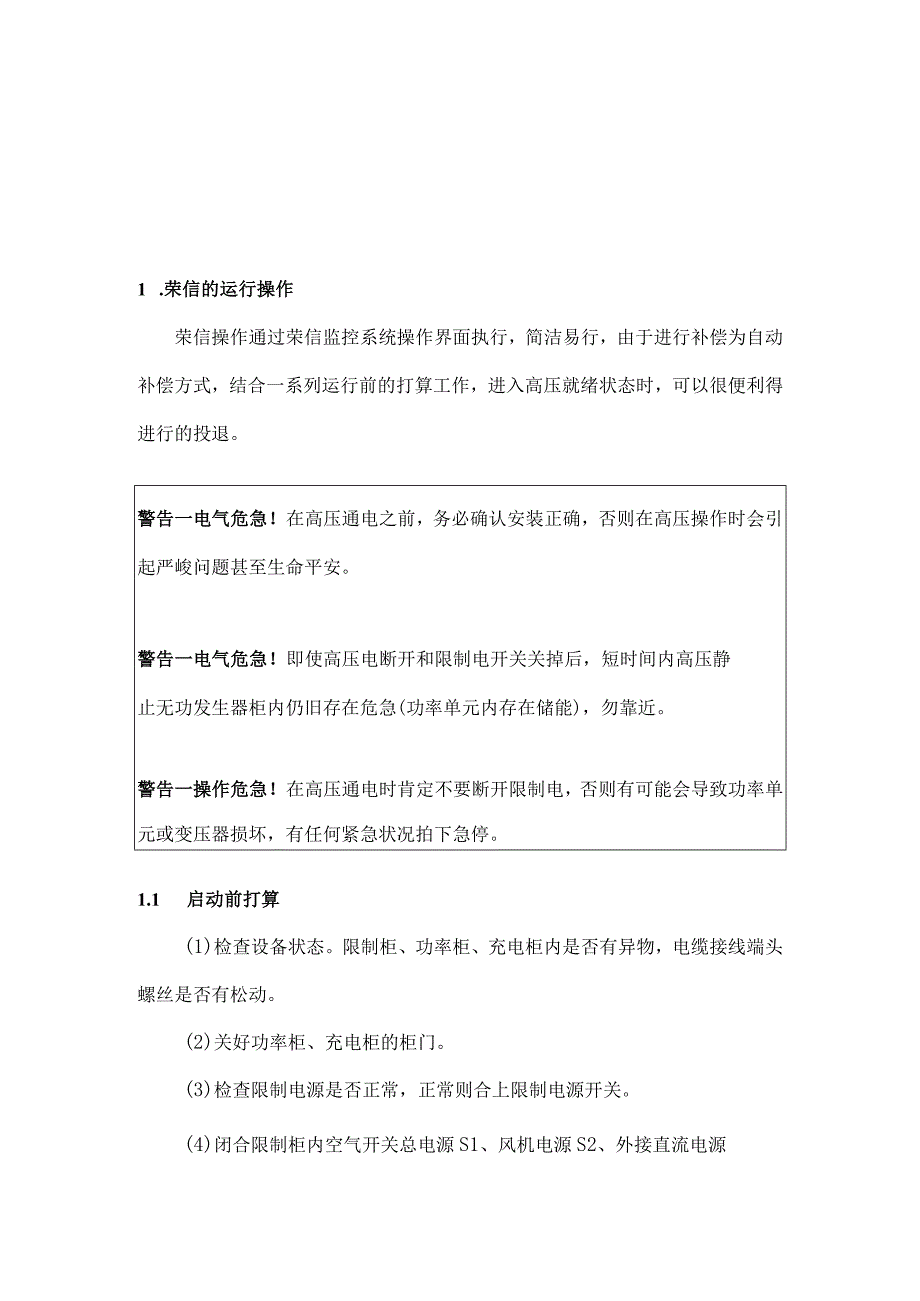

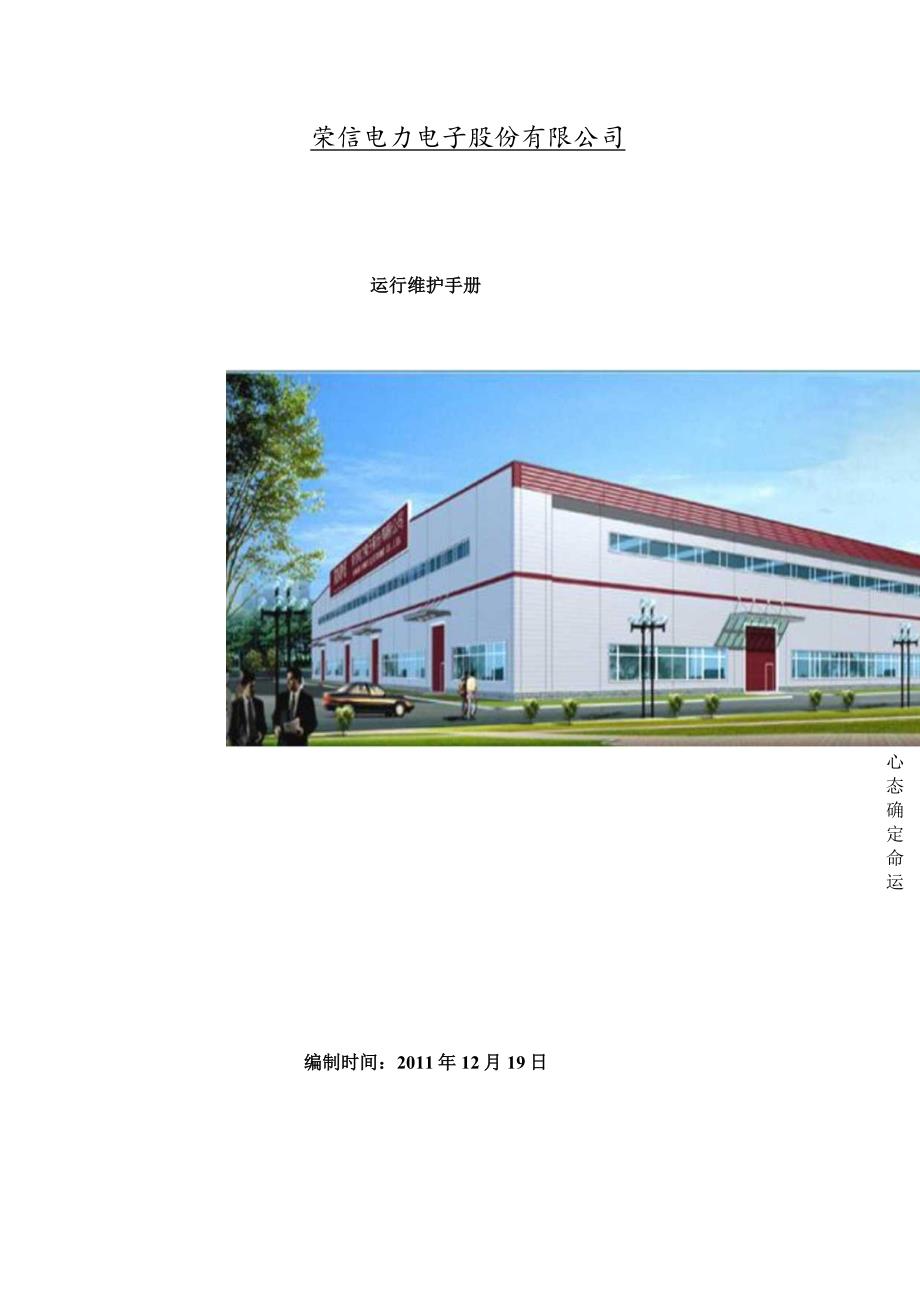

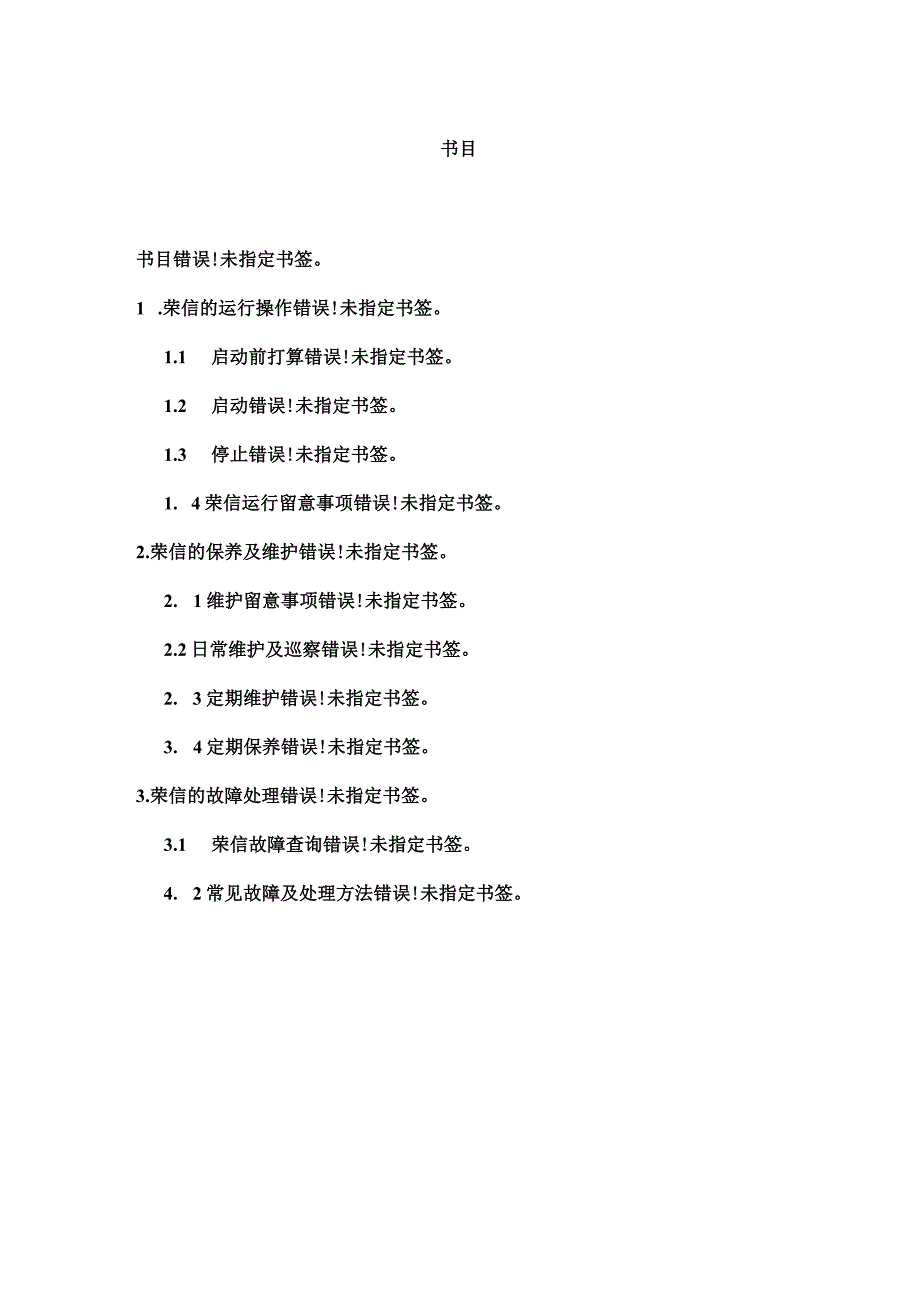

1、荣信电力电子股份有限公司运行维护手册心态确定命运编制时间：2011年12月19日书目书目错误!未指定书签。1 .荣信的运行操作错误!未指定书签。1.1 启动前打算错误!未指定书签。1.2 启动错误!未指定书签。1.3 停止错误!未指定书签。1. 4荣信运行留意事项错误!未指定书签。2.荣信的保养及维护错误!未指定书签。2. 1维护留意事项错误!未指定书签。2.2日常维护及巡察错误!未指定书签。2. 3定期维护错误!未指定书签。3. 4定期保养错误!未指定书签。3.荣信的故障处理错误!未指定书签。3.1 荣信故障查询错误!未指定书签。4. 2常见故障及处理方法错误!未指定书签。1 .荣信的运行操
2、作荣信操作通过荣信监控系统操作界面执行，简洁易行，由于进行补偿为自动补偿方式，结合一系列运行前的打算工作，进入高压就绪状态时，可以很便利得进行的投退。警告一电气危急！在高压通电之前，务必确认安装正确，否则在高压操作时会引起严峻问题甚至生命平安。警告一电气危急！即使高压电断开和限制电开关关掉后，短时间内高压静止无功发生器柜内仍旧存在危急(功率单元内存在储能)，勿靠近。警告一操作危急！在高压通电时肯定不要断开限制电，否则有可能会导致功率单元或变压器损坏，有任何紧急状况拍下急停。1.1 启动前打算(1)检查设备状态。限制柜、功率柜、充电柜内是否有异物，电缆接线端头螺丝是否有松动。(2)关好功率柜、充
3、电柜的柜门。(3)检查限制电源是否正常，正常则合上限制电源开关。(4)闭合限制柜内空气开关总电源S1、风机电源S2、外接直流电源S3、限制柜电源S4、充电柜电源S5、沟通备用电源S6、加热器或照明电源S7。(5)检查限制柜、功率柜、充电柜风机运转是否正常。1.2 启动(1)开启工控机，系统自动运行监控程序，进入监控系统主界面。(2)将用高压开关柜的手车置于“工作位”。(3)到限制柜，将“高压分”旋钮打到左侧合位，视察工控机下面的“故障”指示灯状态，假如“故障”指示灯亮，进行复位操作，监控界面会提示“合高压等待”状态；(4)将合用高压开关柜内断路器，高压电会通过充电柜内的充电电阻对功率单元进行充
4、电，约等待30秒，充电柜内接触器1自动闭合，旁路充电电阻，此时功率单元直流侧电压大约会维持在620V左右，监控界面会提示“高压就绪”状态；(5)待系统“就绪”后，在主接线界面点击“启动”按钮，进入运行状态。(6)监控系统默认的用户名：。密码：。1.3 停止(1)在主接线界面点击“停止”按钮，停止运行。(2)将“高压分”旋钮打到右侧分位，上级高压开关柜内断路器及充电柜内断路器(接触器)Kl同时断开。(3)退出荣信监控程序，关闭工控机。(4)断开限制柜内全部空气开关。1.4 荣信运行留意事项(1)属于高压设备，在进行操作和维护时要留意人身平安；(2)运行时严禁打开柜门；(3)在分高压前切记将停止运
5、行。(4)送电要严格遵循“先送低压电，后送高压电”的依次，停电要严格遵循“先断高压电，后断低压电”的依次。(5)运行时发觉紧急状况，将“分高压”开关打到分的位置；(6)当由于“检修”或者“故障”而造成高压断路器分开后，切记到限制柜将“高压分”旋钮打到右侧分位。2 .荣信的保养及维护荣信系列高压静止无功发生器具有高度的牢靠性和免维护性，但是，由于环境的温度、湿度、粉尘及振动等因素的影响，内部器件的老化及磨损等诸多缘由，都会导致潜在的故障发生，因此，我们建议用户对进行日常和定期的保养及维护。2.1 维护留意事项操作人员必需熟识本设备的基本原理和功能特点，熟识设备的结构和操作方法，无关人员不得对本设
6、备进行操作、维护、检修等工作！停电后，功率单元直流母线仍旧有残余电压，残余电压会通过均压放电电阻自动释放掉，放电时间大约15分钟，维护、检修工作必需在电容器充分放电后方可对功率单元进行，可以通过万用表的直流电压档测量功率单元母线极板间的残余电压，在未确定直流母线电压是否放完之前，严禁触摸单元内部！不得运用高压绝缘电阻表测量的输出绝缘，否则会造胜利率单元内部电力电子器件的损坏！对高压电缆、电抗器、接触器（断路器）等进行耐压测试前，必需将功率单元及被测试器件或设备断开连接，单独对被测试器件进行测试，否则将造成的损坏！对进行绝缘绝缘测试前，必需将全部的端子及直流侧电容两端用导线短接，对地测试。严禁单
7、个端子对地测试，否则有损坏的危急！在运行时，严禁打开功率柜、充电柜等柜门门（限制柜除外），此操作可能会对人员造成人身损害!维护过程中，应防止异物落入设备内！2.2 日常维护及巡察(1)常常检查室内温度，通风状况，留意室内环境温度不应超过40o(2)保持室内清洁卫生。(3)常常检查是否有异样响声，振动及异味。(4)常常检查功率柜、充电柜柜门的滤尘网是否通畅；柜子顶部的散热风机运转是否正常。(5)常常检查全部电力电缆、限制电缆有无损伤，电力电缆冷压端子是否松动，高压绝缘热缩管是否松动。(6)建议投入运行第一个月内，将变压器全部进出线电缆、功率单元进出线电缆紧固一遍，以后每半年紧固一遍，并用吸尘器清
8、除柜内灰尘。2.3定期维护(1)荣信每运行半年，应对电路板，风道上的粉尘进行一次全面的清扫，建议运用吸尘器。(2)荣信每运行半年，应对设备全部进出线电缆紧固一遍。(3)长期存放的须在2年内作一次通电试验，通电前须作耐压试验。2 .4定期保养为了使荣信系列高压静止无功发生器能够长期稳定的正常工作，必需针对内部元器件的运用寿命，定期进行保养和维护。元器件的寿命及运用环境及保养状况亲密相关。易损坏器件主要有冷却风机，在通常状况下，冷却风机的运用寿命为:34万小时。用户可以依据运行时间确定更换年限。冷却风机可能损坏缘由：轴承磨损，叶片老化。推断标准：停机时风扇叶片等是否有裂缝或者磨损，开机时声音是否有
9、异样振动及噪声。的易损坏器件还包括，当环境温度较高时，的温度特性会受到影响，此时功率单元极易发生过流故障，而导致损坏，所以冷却风机须要保持始终运行状态，且要常常清理柜门上滤尘网来保证设备的通风散热良好。更多定期保养措施如下：表2-1定期保养检查部分检查项目检查方法/判定标准四周环境确认环境温度、湿度、振动目测或仪器，符合技术规范确认环境有无灰尘、油污、水滴目测四周是否有工具等异物和危急品无放置变压器（适用于降压连接方式）视察油位计油位是否在合理范围目测通过温度计确认变压器线圈温度是否在合理范围目测或仪器，符合技术规范推断变压器有无压力释放报警仪器进出电缆有无松动，有无灼伤痕迹目测清洁状况，刚好
10、清除污垢目测变压器一次对二次，一次对地，二次对地绝缘电阻是否符合标准绝缘摇表充电柜运行时有无异样振动、声响目测，无异样电缆、紧固件有无松动，柜体有无变形、损坏、刮伤、腐蚀目测，无异样散热通道有无堵塞，风道是否通畅目测，无异样功率柜运行时有无异样振动、声响目测，无异样紧固件有无松动，柜体有无变形、损坏、刮伤、腐蚀目测，无异样散热通道有无堵塞，风道是否通畅目测，无异样功率单元间连接铜排或者电缆有无松动，有无灼伤痕迹目测，无异样功率单元驱动板上电源线、温度信号线、驱动信号线有无松动目测，无异样功率单元驱动板指示灯指示是否正常目测，无异样功率单元内薄膜电容有无漏夜、变色、裂纹及膨胀目测,无异样限制柜端
11、子排的二次接线是否松动目测，无异样工业限制机的风机运转是否正常目测，无异样限制箱内各板卡工作指示是否正常目测，无异样各继电器指示是否正常目测，无异样3 .荣信的故障处理荣信系列高压静止无功发生器有完善的爱护功能，以爱护设备在异样状况下不受损坏。的故障信息可以通过限制柜工控机上的荣信监控系统界面进行显示。下面将可能出现的故障归纳如下，用户在寻求服务之前，可以先按故障介绍进行自查，并具体记录故障现象，须要寻求服务时，请及生产厂家联系。3.1 荣信故障查询高压静止无功发生器故障停机时，按如下方法进行故障查询：(1)通过限制柜工控机上的荣信监控系统界面事务及报警信息窗口确认故障的类型、故障时间等信息；
12、(2)通过限制柜工控机上的荣信监控系统界面的每相单元故障信息窗口查询故障单元的具体故障信息；(3)通过限制柜工控机上的荣信监控系统界面的历史记录、历史曲线菜单查询，设备故障时的电网电流、电压、有功功率、无功功率、功率因数、谐波含量等状况，以及输出电流，每个单元的直流电压、故障变位等信息；(4)通过限制柜工控机上的荣信监控系统界面的故障录波菜单查询，设备故障前50s及故障后IoS的1分钟时间内电网电流、电压、输出电流等波形信息；3.2常见故障及处理方法当荣信出现故障时，请依据限制柜工控机上的荣信监控系统所显示的故障信息，按下表进行相应的处理。留意：处理功率单元故障时，必需保证荣信已放电完成，以保
13、证人身平安！表3-2故障缘由及处理方法序号故障类型可能缘由处理方法1功率单元过流爱护输出电流闭环回路异样检测霍尔传感器15V供电电源是否正常，A相输出及C相输出在设备不运行状况下输出直流电压值近似为“0”V；更换霍尔传感器，按复位按钮解除此故障驱动信号线松动检查并紧固全部驱动信号线，防止误触发击穿检查并更换本单元的全部主回路或者二次回路相序错误运用专用仪器测试正确相序并更正单元驱动板故障单元驱动板损坏误报过流故障，更换单元板2功率单元过压爱护霍尔传感器异样按复位按钮解除此爱护，检测电压传感器是否正常及其供电电源是否正常参数设置不正重新设置电压平衡限制参数确光纤误触发光纤弯折程度过大，或者光纤头
14、松动导致脉冲误触发电磁干扰解决柜体牢靠接地问题，二次回路做单独接地处理，防止干扰单元驱动板故障单元驱动板保险烧断，更换单元驱动板3功率单元超温爱护环境温度过高降低环境温度风道堵塞清理风道风机损坏检查风机单元驱动板故障将功率单元限制板拆下，检查超温电路温度开关损坏检测温度开关4功率单元欠压爱护电网电压负向波动超过允许值视察电网电压显示值是否过低单元驱动板故障单元驱动板保险烧断，导致电压无法传至J,更换单元驱动板5功率单元下行光纤断光纤未插坚固检查故障处光纤，并重新插接故障光纤光纤折断更换故障光纤光纤头损坏更换故障光纤头单元驱动板或更换单元驱动板或板发波板光纤座坏6输出过流霍尔传感器损坏更换霍尔传感器参数设置有误额定输出电流值设置过大，重新设置掉电参数丢失全部参数重新下传模拟板故障采集数据不准导致输出过流，更换模拟板7输入侧过压电网电压过高调整变压器抽头降低输入侧电压模拟板故障采集数据不准导致输入侧过压，更换模拟板8通讯中断卡故障重新插拔卡，更新卡驱动程序，或者更换卡工控机系统故障一键还原或者重装系统板故障重启或者复位板，或者更换板卡串口线连接异样检查是否有断开或者虚接现象9上级断路器不吸合故障跳闸复位解除此爱
