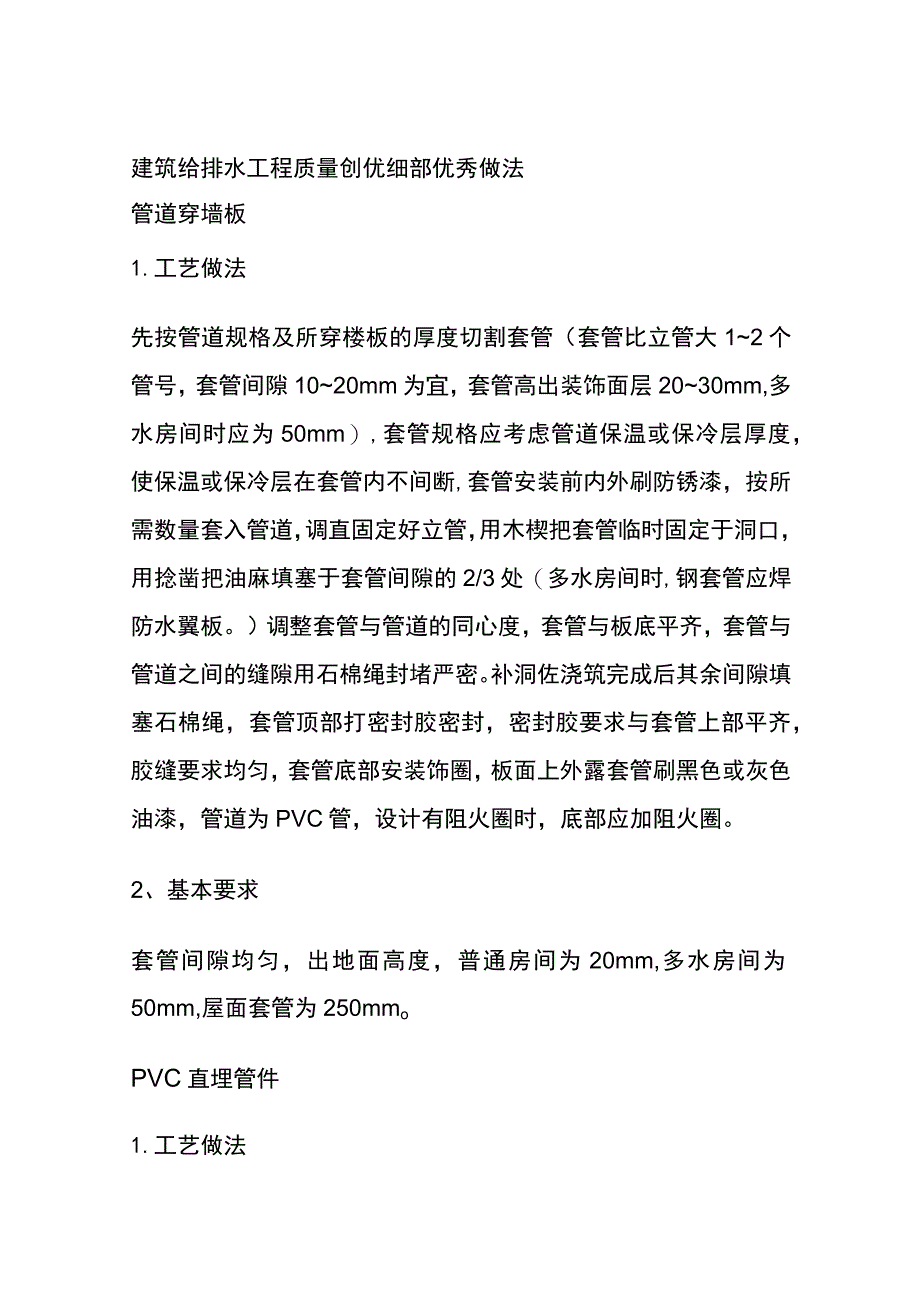

1、建筑给排水工程质量创优细部优秀做法管道穿墙板1.工艺做法先按管道规格及所穿楼板的厚度切割套管（套管比立管大12个管号，套管间隙1020mm为宜，套管高出装饰面层2030mm,多水房间时应为50mm）,套管规格应考虑管道保温或保冷层厚度，使保温或保冷层在套管内不间断,套管安装前内外刷防锈漆，按所需数量套入管道，调直固定好立管，用木楔把套管临时固定于洞口，用捻凿把油麻填塞于套管间隙的2/3处（多水房间时,钢套管应焊防水翼板。）调整套管与管道的同心度，套管与板底平齐，套管与管道之间的缝隙用石棉绳封堵严密。补洞佐浇筑完成后其余间隙填塞石棉绳，套管顶部打密封胶密封，密封胶要求与套管上部平齐，胶缝要求均匀

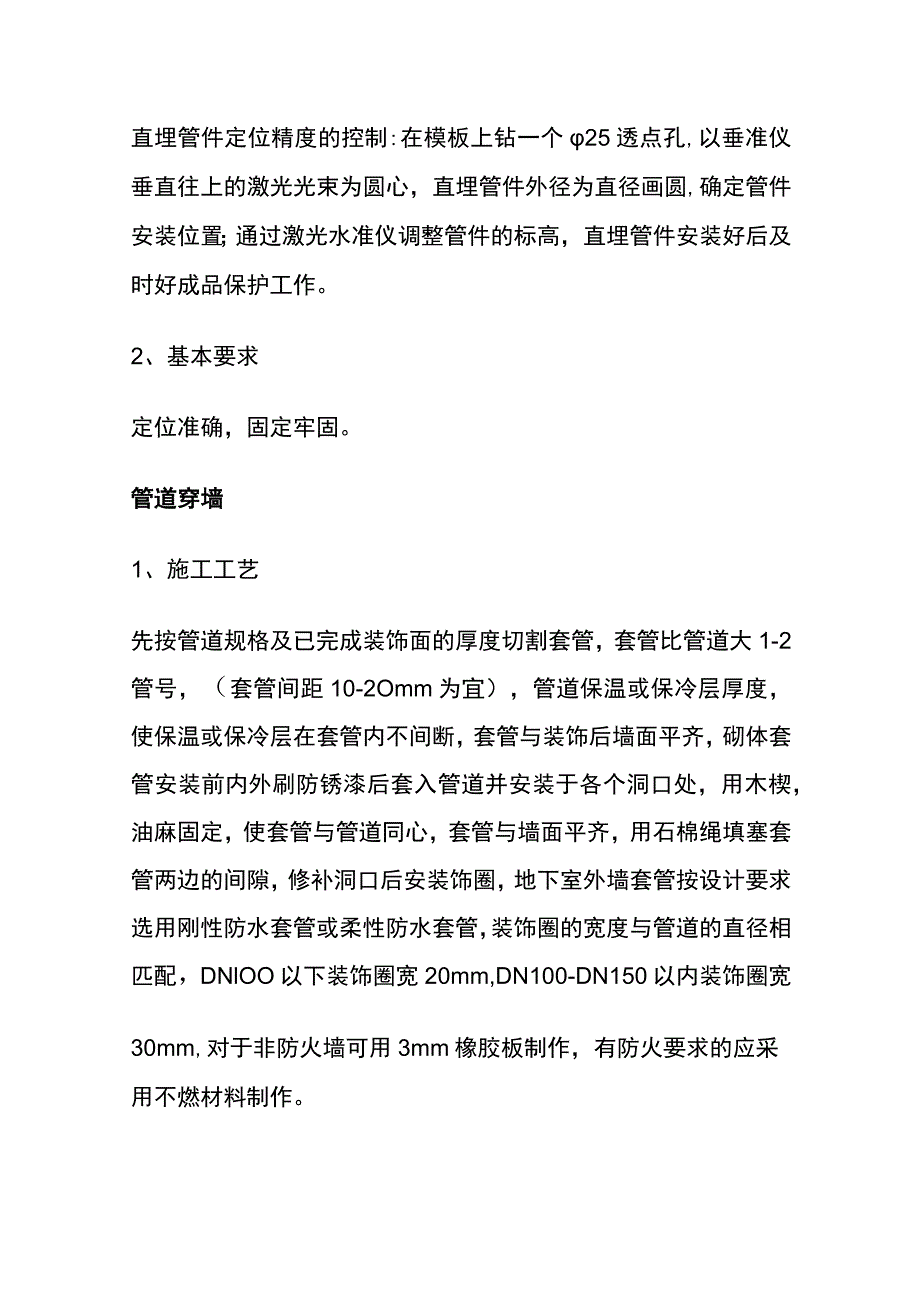

2、，套管底部安装饰圈，板面上外露套管刷黑色或灰色油漆，管道为PVC管，设计有阻火圈时，底部应加阻火圈。2、基本要求套管间隙均匀，出地面高度，普通房间为20mm,多水房间为50mm,屋面套管为250mmoPVC直埋管件1.工艺做法直埋管件定位精度的控制:在模板上钻一个25透点孔,以垂准仪垂直往上的激光光束为圆心，直埋管件外径为直径画圆,确定管件安装位置；通过激光水准仪调整管件的标高，直埋管件安装好后及时好成品保护工作。2、基本要求定位准确，固定牢固。管道穿墙1、施工工艺先按管道规格及已完成装饰面的厚度切割套管，套管比管道大1-2管号，（套管间距10-2Omm为宜），管道保温或保冷层厚度，使保温或保

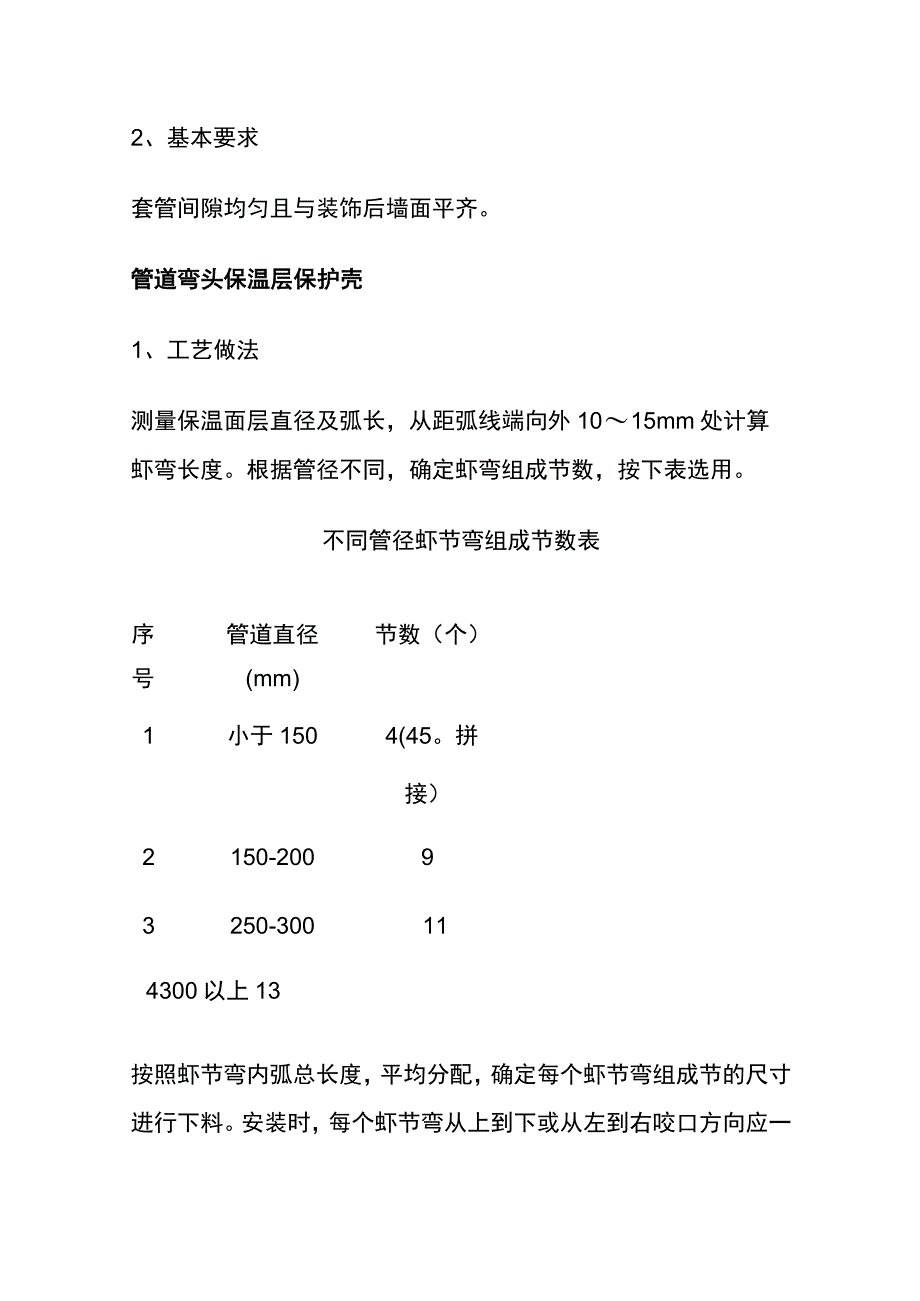

3、冷层在套管内不间断，套管与装饰后墙面平齐，砌体套管安装前内外刷防锈漆后套入管道并安装于各个洞口处，用木楔，油麻固定，使套管与管道同心，套管与墙面平齐，用石棉绳填塞套管两边的间隙，修补洞口后安装饰圈，地下室外墙套管按设计要求选用刚性防水套管或柔性防水套管，装饰圈的宽度与管道的直径相匹配，DNlOO以下装饰圈宽20mm,DN100-DN150以内装饰圈宽30mm,对于非防火墙可用3mm橡胶板制作，有防火要求的应采用不燃材料制作。2、基本要求套管间隙均匀且与装饰后墙面平齐。管道弯头保温层保护壳1、工艺做法测量保温面层直径及弧长，从距弧线端向外1015mm处计算虾弯长度。根据管径不同，确定虾弯组成节数
4、，按下表选用。不同管径虾节弯组成节数表序管道直径节数（个）号(mm)1小于1504(45。拼接）2150-20093250-300114300以上13按照虾节弯内弧总长度，平均分配，确定每个虾节弯组成节的尺寸进行下料。安装时，每个虾节弯从上到下或从左到右咬口方向应一致，虾节弯要过渡自然、圆滑平顺，咬口严密无折皱，接缝应放在正视不明显位置，成排虾节弯接缝方向一致，每个虾节弯组拼节在接缝处不少于两个抑固点。弯头硬壳保护层示意图2、基本要求虾节弯过渡平滑、接缝咬口严密无折皱。弯头硬壳保护层卫生洁具安装1、工艺做法根据卫生器具规格、间距及排水管位置进行排布，使器具与排水管、配件与墙面砖骑缝或居中。水嘴
5、出水口宜与台盆落实口上下对正。排水管应垂直、成排存水弯应朝向一致，存水弯与排水管间隙用沥青麻丝填塞密实后加不锈钢装饰。地漏应避开人上厕所时常站的地方，居中放置，地砖排布美观,坡度正确。卫生洁具排布示意图2、基本要求器具、排水管、配件等与墙、地面居中、对缝，周边打胶光滑密实，成排器具安装应排列整齐，高度一致，间距均匀。卫生洁具排布示意图设备地脚螺栓防水防腐处理1、工艺做法对室外和多水房间安装的设备地脚螺栓，根据设备地脚螺母大小及螺栓外露长度，确定套管的直径及高度，成排或同一区域内螺栓外露长度应一致，以确保套管高度一致且覆盖螺栓顶面5mm0套管直径与螺母直径匹配，套管安装后用黄油填塞套管与螺栓之间
6、的间隙，上口与套管平齐。设备螺栓保护做法示意图2、基本要求套管规格与螺栓匹配且同一区域内直径、高度、色泽一致,黄油密封严密，表面平齐。螺栓防腐防水保护实例图消火栓安装1、工艺做法1.消火栓应设在走道、楼梯附近等明显易于取用的地点，消火栓的间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达。2 .消火栓的间距应由计算确定，且高层建筑不应大于30m,裙房不应大于50mo3 .消火栓栓口离地面高度宜为1.10m,栓口出水方向宜向下或上设置消火栓的墙面相垂直。4 .消火栓应采用同一型号规格。消火栓的栓口直径应为65mmz水带长度不应超过25m,水枪喷嘴口径不应小于19mmo5 .消防电梯间前室应
7、设消火栓。高层建筑的屋顶应设一个装有压力显示装置的检查用的消火栓，采暖地区可设在顶层出口处或水箱间内。消火栓安装完成效果照片2、基本要求消火栓箱体垂直度满足要求、箱内配件参照消火栓出场说明书进行配备。一个建筑项目工程是由多个分部分项工程组成的，只有每个分部分项工程的质量都达到优良，才能创造出优良的项目工程，才能在创高优中得到更高的分。给排水工程中应把质量第一、安全第一放在首位，根据工程的自身特点，对施工中的每一个环节都要实施有效的动态控制。做好技术交底，认真管理好从材料采购、施工过程到工程验收的全过程并且建立良好的质量监督体系，质量管理人员与施工人员只有密切配合、协调致、同心协力，才能做好电气工程质量管理工作。
