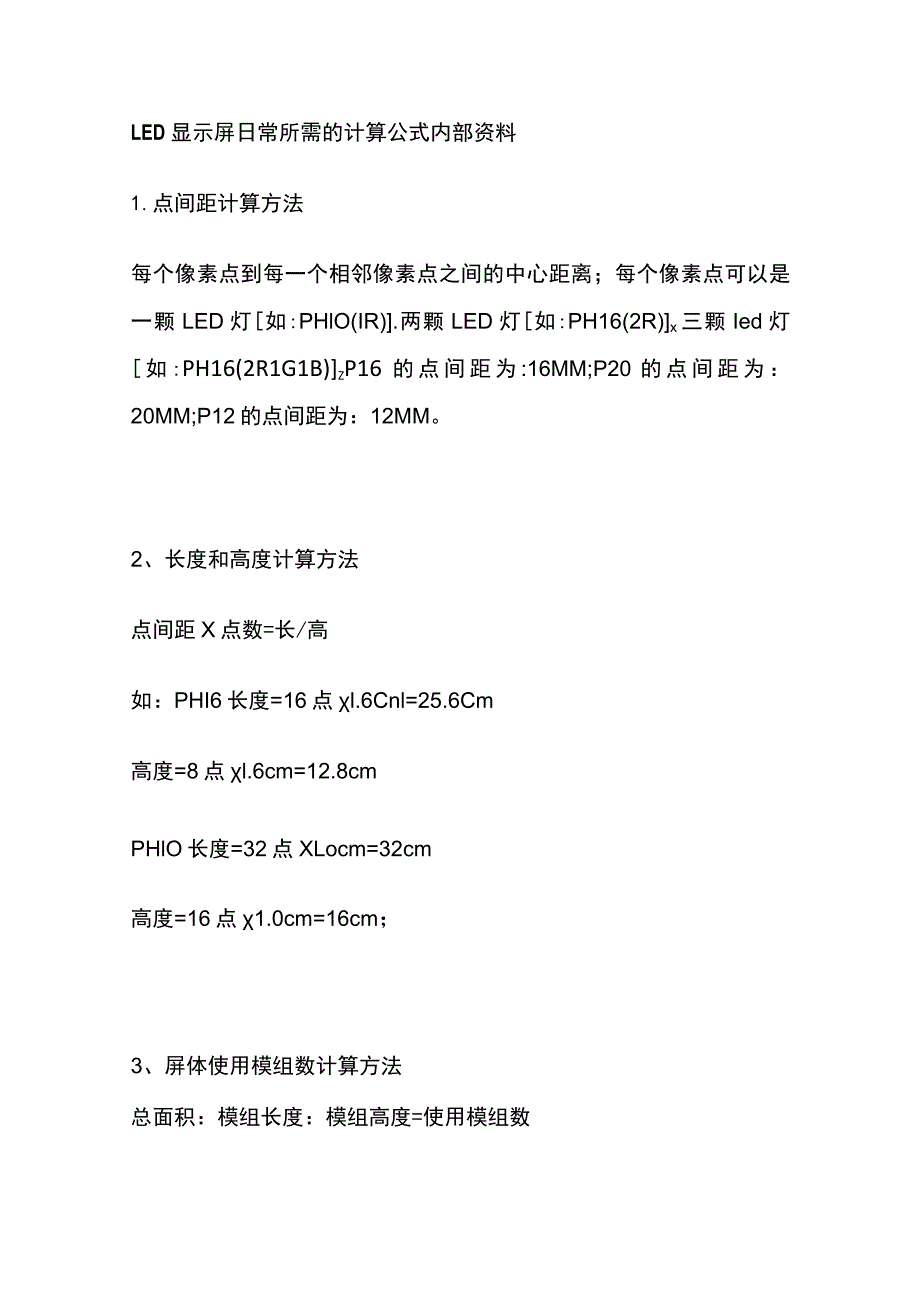

1、LED显示屏日常所需的计算公式内部资料1.点间距计算方法每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED灯如:PHlO(IR).两颗LED灯如:PH16(2R)x三颗Ied灯如:PH16(2R1G1B)zP16的点间距为:16MM;P20的点间距为：20MM;P12的点间距为：12MM。2、长度和高度计算方法点间距X点数=长/高如：PHI6长度=16点l.6Cnl=25.6Cm高度=8点l.6cm=12.8cmPHlO长度=32点XLocm=32cm高度=16点1.0cm=16cm；3、屏体使用模组数计算方法总面积：模组长度：模组高度=使用模组数如：10个平方的PH16户

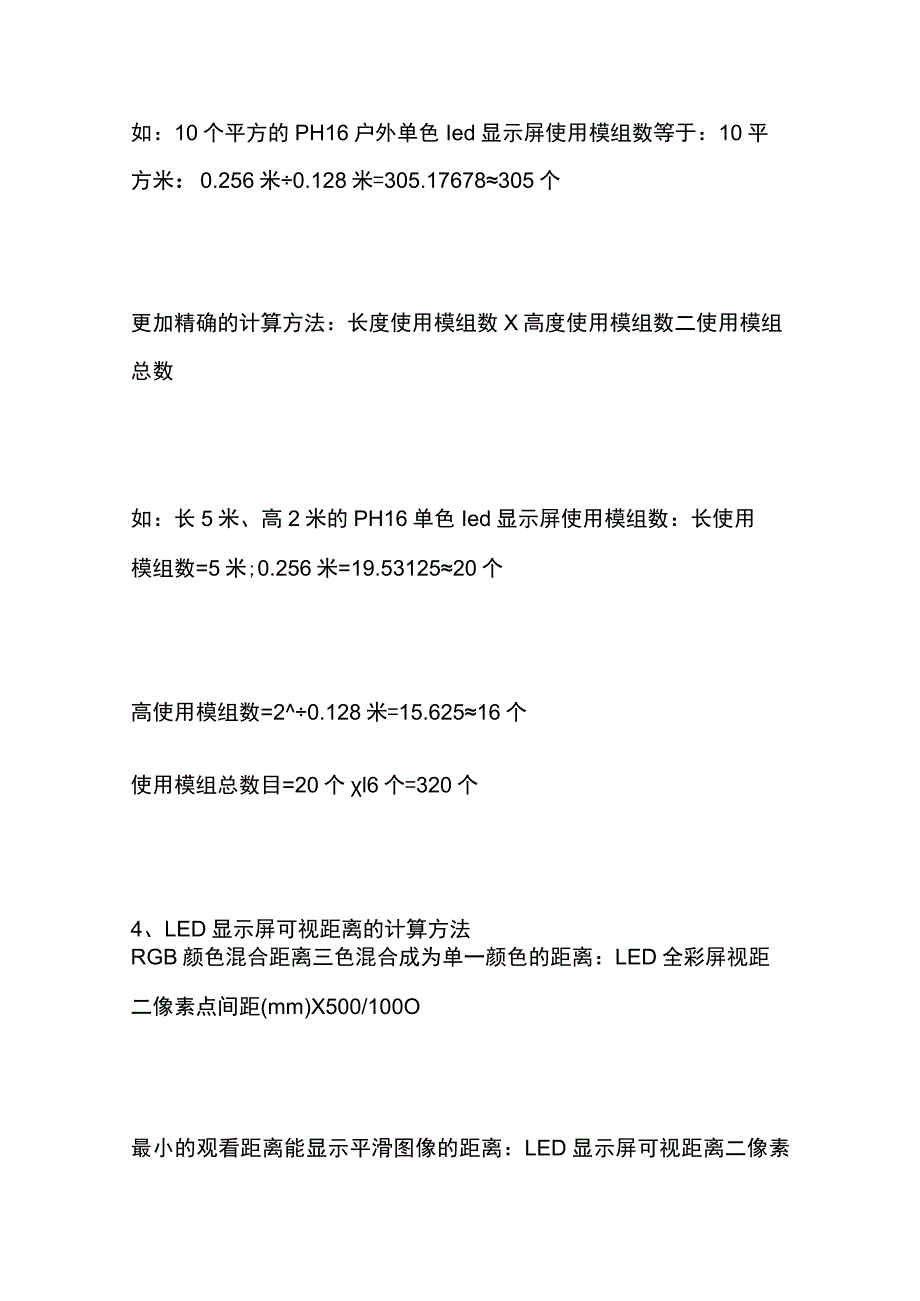

2、外单色Ied显示屏使用模组数等于：10平方米：0.256米0.128米=305.17678305个更加精确的计算方法：长度使用模组数X高度使用模组数二使用模组总数如：长5米、高2米的PH16单色Ied显示屏使用模组数：长使用模组数=5米;0.256米=19.5312520个高使用模组数=20.128米=15.62516个使用模组总数目=20个l6个=320个4、LED显示屏可视距离的计算方法RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距二像素点间距(mm)X500/100O最小的观看距离能显示平滑图像的距离：LED显示屏可视距离二像素点间距(mm)1000/1000最合适的观看

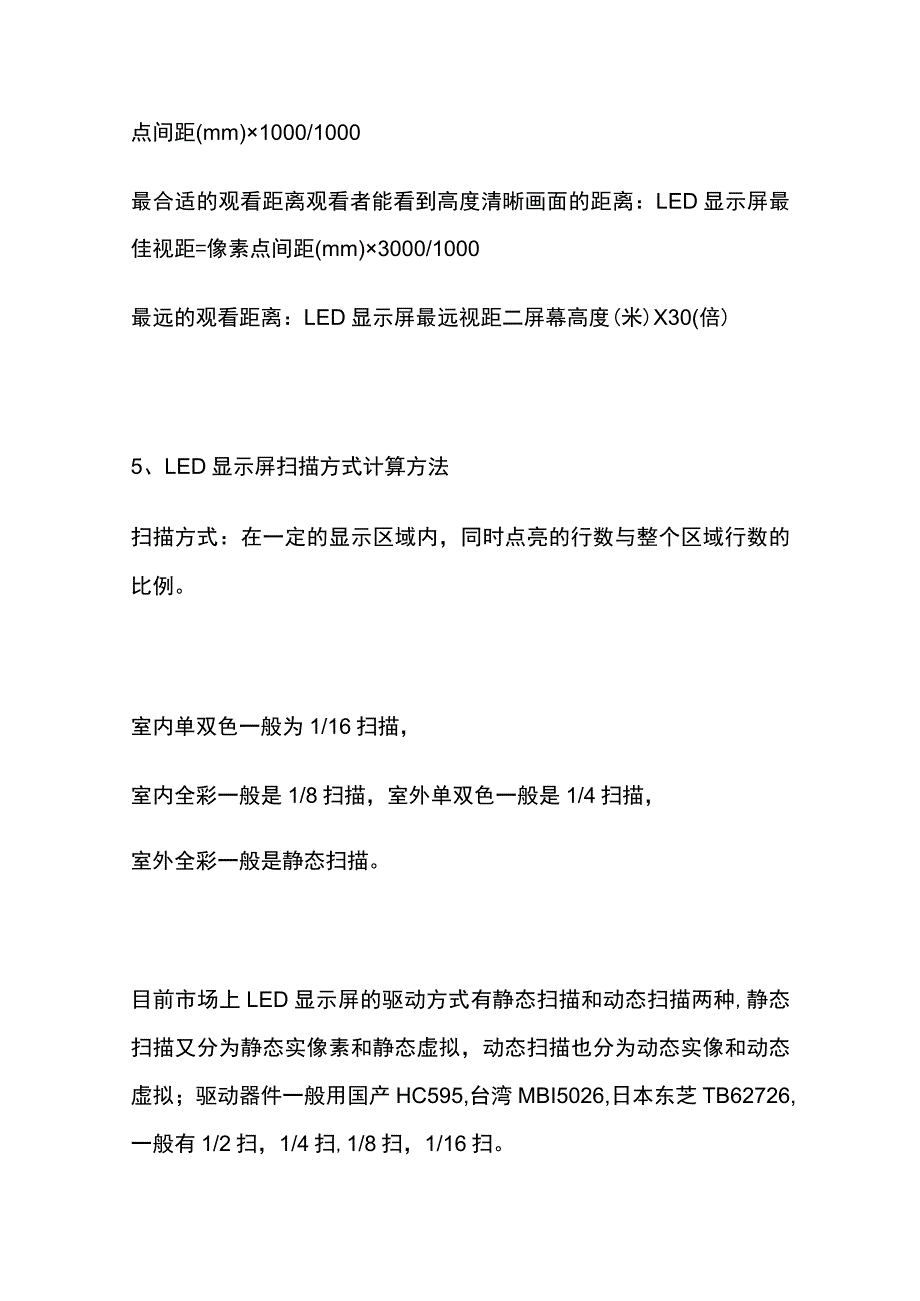

3、距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm)3000/1000最远的观看距离：LED显示屏最远视距二屏幕高度(米)X30(倍)5、LED显示屏扫描方式计算方法扫描方式：在一定的显示区域内，同时点亮的行数与整个区域行数的比例。室内单双色一般为1/16扫描，室内全彩一般是1/8扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟；驱动器件一般用国产HC595,台湾MBI5026,日本东芝TB62726,一般有1/2扫，1/4扫,1/8扫
4、，1/16扫。举列说明：一个常用的全彩模组像素为16*8(2RIGIB),如果用MBI5026驱动，模组总共使用的是：16*8*(2+1+1)=512,MBI5026为16位芯片,512/16=32(1)如果用32个MBI5026芯片，是静态虚拟(2)如果用16个MBI5026芯片，是动态1/2扫虚拟(3)如果用8个MBI5026芯片，是动态1/4扫虚拟如果板子上两个红灯串连(4)用24个MBI5026芯片，是静态实像素(5)用12个MBI5026芯片，是动态1/2扫实像素(6)用6个MBI5026芯片是动态1/4扫实像素在LED单元板，扫描方式有1/16,1/8,1/4,1/2,静态。如果区
5、分呢？一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。计算方法：LED的数目除以74HC595的数目再除以8二几分之一扫描实像素与虚拟是相对应的：简单来说，实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用，以获得足够的亮度。虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中，从而使得用较少的灯管实现较大的分辨率，能够使显示分辨率提高四倍。6、LED显示屏电源个数计算方法电源是30A和40A;单色是8块单元板1个40A的电源，双色是6块单元板1个电源；如果全彩的单元板就好按全亮时的最大功率来算。a、一个电源能带几
6、张单元板的个数二电源的电压*电源的电流/单元板的横向像素点数/单元板的纵向像素点数0l2例如：半户外PlO:5V40A的电源可带：5*40（32*16*0.10.5）=7.8取大8个;b.根据屏体总功率求出所需电源个数=平均总功率/一个电源的功率（电源电压*电源电流）例如：一个条屏的长用12个PlO模组，高用3个PlO模组总共：36个模组。那么所需电源个数=32*16*0.1*36*0.5/5/40=4.6取大（5个电源）7、LED显示屏功率计算方法功率的公式是P=UIP代表功率，U代表电压，I代表电流，通常我们所用的电源电压是5V,电源是30A和40A;单色是8块单元板1个40A的电源，双色
7、是6块单元板1个电源；户外屏的功率参照网站上产品参数里，那边都很明确的。下面将举1个例子某单位要做9个平方米的户内5.0双色的电子屏，计算最大需要多少功率。先要算出40A的电源个数=9（0.244*0.488）/6=12.5=13只电源（要整数，以大为标准）那么很简单，最大功率P=13只*40A*5V=2600Wo单灯的功率二一颗灯功率5V*20rA=0.1WLED显示屏单元板的功率=单灯的功率*分辨率（横向像素点数*纵向像素点数）/2屏体的最大功率=屏体的分辨率*每分辨率灯数*0.1屏体的平均功率=屏体的分辨率*每分辨率灯数*0.1/2屏体的实际功率二屏体的分辨率*每分辨率灯数*0l扫描数（
8、4扫，2扫，16扫，8扫，静态）8、LED显示屏亮度计算方法亮度：屏体整体亮度由单颗灯的亮度整合起来。举例如下：3906点的P16户外全彩屏2R1PG1B（14扫描），大连路美管芯,其中红管发亮度为800mcd,绿管发光亮度为2300mcd,蓝管发光亮度为350mcd,由此可计算一个平方理论亮度为（800*2+2300+350）*390610004=4150cd在明确亮度及点密度的要求条件下，如何计算机单管的亮度？计算方法如下：（以两红、一绿、一蓝为例）红色LED灯亮度：亮度（CD）M2点数/M20.3+2绿色LED灯亮度：亮度（CD）M2点数M20.6蓝色LED灯亮度：亮度（CD）M2点数/M20.1例如：每平米2500点密度,2R1G1B,每平米亮度要求为5000CD/M2,则：红色LED灯亮度为：500025000.32=0.3绿色LED灯亮度为：500025000.62=1.2蓝色LED灯亮度为：500025000.1=0.2每像素点的亮度为：0.32+1.20.2=2.0CD9、LED显示屏分辨率的计算方法1.ED显示屏每平方分辨率=1/像素间距（单位化为M）/像素间距（单位化为M）例如：P16每平方分辨率=1/0.016/0.016=3906DoT（点）
