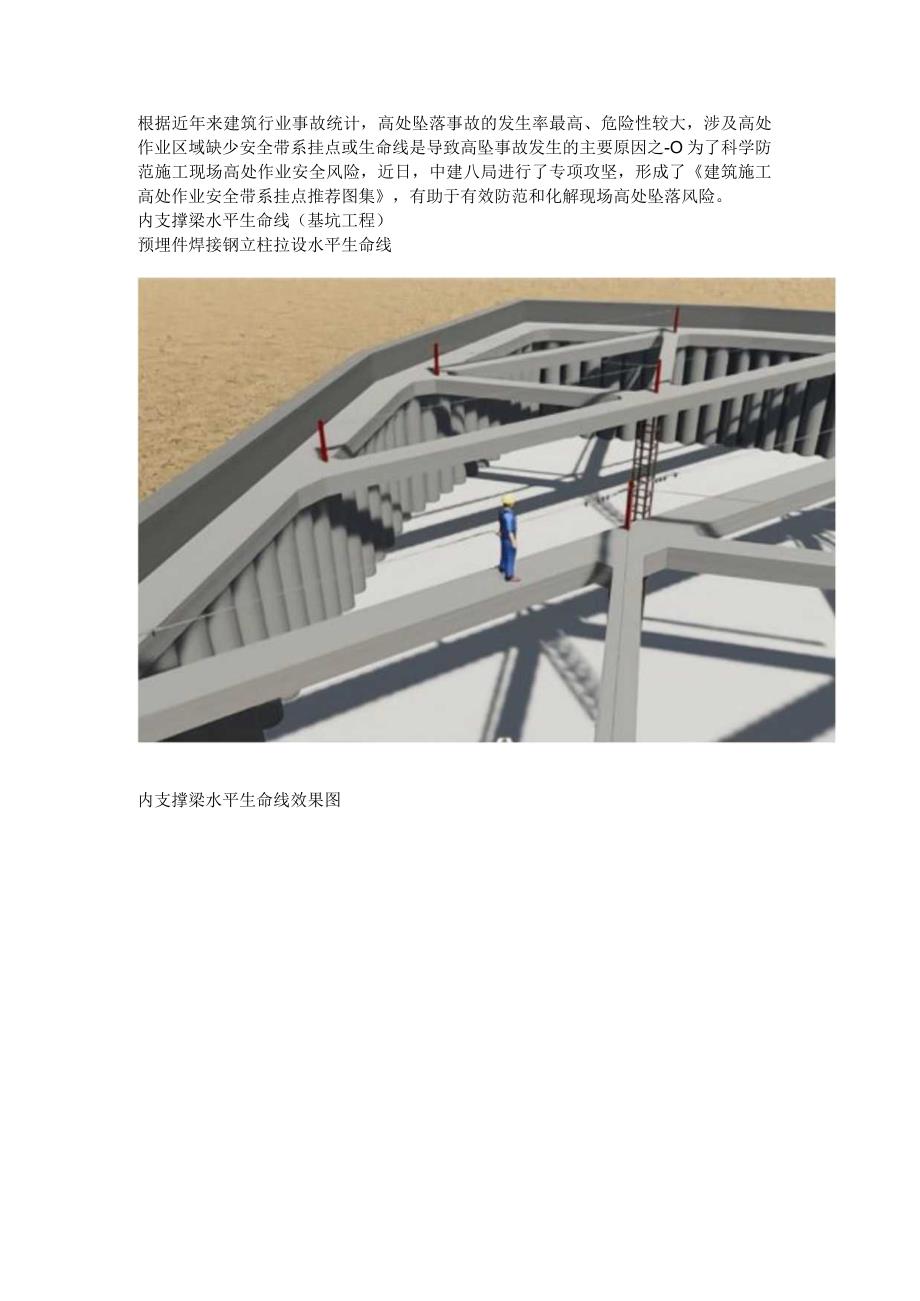

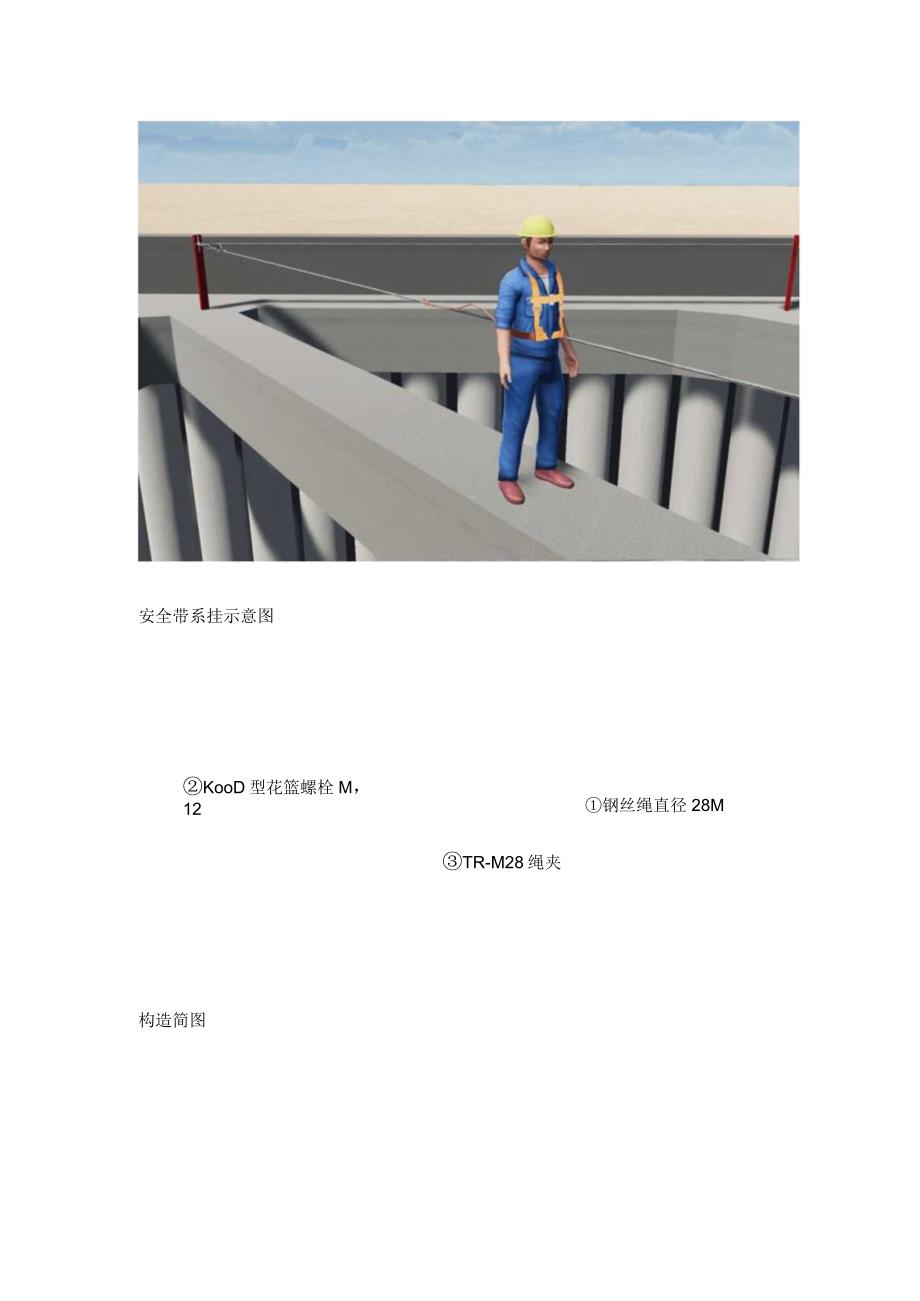

1、根据近年来建筑行业事故统计，高处坠落事故的发生率最高、危险性较大，涉及高处作业区域缺少安全带系挂点或生命线是导致高坠事故发生的主要原因之-O为了科学防范施工现场高处作业安全风险，近日，中建八局进行了专项攻坚，形成了建筑施工高处作业安全带系挂点推荐图集，有助于有效防范和化解现场高处坠落风险。内支撑梁水平生命线（基坑工程）预埋件焊接钢立柱拉设水平生命线内支撑梁水平生命线效果图安全带系挂示意图KooD型花篮螺栓M，12钢丝绳直径28M构造简图TR-M28绳夹端部连接方式示意图做法说明在内支撑梁混凝土浇筑前设置钢筋预埋件，浇筑完成后焊接槽钢立柱，立柱上设置圆钢拉结件，依次连接花篮螺栓、钢丝绳，形成水平
2、生命线。适用施工工序未搭设防护通道的内支撑梁上行走和作业。注：该做法同样适用于公路工程盖梁垫石等施工。冠梁竖向生命线（基坑工程）冠梁垂直生命线效果图安全带系挂示意图构造简图型环连接方式示意图做法说明在冠梁混凝土浇筑之前预埋U型钢筋拉环，在U型钢筋拉环上设置安全绳，通过自锁器系挂安全带，形成竖向生命线。适用施工工序翻越冠梁临边防护到基坑内作业。基坑临边水平生命线（基坑工程）基坑临边水平生命线效果图立柱安装示意图构造简图钢丝绳连接示意图做法说明在基坑周边设置钢制立柱，采用膨胀螺栓固定钢制立柱，立柱间连接钢丝绳,形成水平生命线。适用施工工序临边防护设施搭设作业。脚手架搭设与拆除生命线（主体结构）利用
3、脚手架立杆拉设水平生命线脚手架搭设与拆除水平生命线末端挂点连接件示意图中部挂点连接件示意图做法说明在脚手架外立杆上设置直角扣件作为末端挂点连接件，在末端挂点连接件之间设置钢丝绳形成水平生命线。适用施工工序落地式脚手架、悬挑脚手架搭设与拆除作业。注：该做法同样适用于模板工程施工。脚手架搭设与拆除生命线（主体结构）使用对拉螺栓设置水平生命线脚手架拆除水平生命线对拉螺栓环型杆示意图钢丝绳直径28mm/uU-TR-M28绳夹构造简图钢丝绳使用示意图做法说明在对拉螺栓端部设置圆环，通过预留螺栓孔穿进墙内，在两个圆环之间设置钢丝绳形成水平生命线。适用施工工序落地式脚手架、悬挑脚手架、附着式升降脚手架搭设与
4、拆除作业。注：该做法同样适用于电梯井临边或井内作业，管道安装、管道井附近施工。模板工程施工安全带系挂点（主体结构）模板支撑体系安全带系挂点防位移措施示意图环型杆示意图做法说明使用钢管焊接金属圆环的方式制作安全带系挂装置，作业时将装置下部杆件插入脚手架立杆钢管内，圆环部分作为安全带系挂点，并能保证360。旋转。适用施工工序模板支撑体系搭设。二次结构施工生命线（二次结构）使用膨胀螺栓拉设水平生命线膨胀螺栓锚固方式设置生命线效果图端部连接方式示意图钢丝绳直径，8mm绳夹TR-M28膨胀螺栓MelO构造简图做法说明将闭圈式吊环膨胀螺栓锚固于墙柱上，在两个吊环之间设置安全绳形成水平生命线。适用施工工序作
5、业面临边、预留洞口周边的二次结构作业。二次结构施工生命线（二次结构）使用扁平吊装带拉设水平生命线使用扁平吊装带设置生命线效果图扁平吊装带捆绑示意图BI扣T-DM2钢丝绳直径28mm绳夹TRM28载重量1t构造简图做法说明将扁平吊装带牢固捆绑于框架柱，通过扁平吊带末端环眼拉设钢丝绳形成水平生命线。适用施工工序作业面临边、预留洞口周边的二次结构作业。二次结构施工安全带系挂点（二次结构）G型夹具示意图G型夹具系挂点做法说明将G型夹具固定在墙体上，以G字骨架作为安全带系挂点。适用施工工序作业面临边、预留洞口周边的砌筑、抹灰作业，护栏安装。钢结构施工竖向生命线（主体结构）防坠器悬挂点示意图防脱扣示意图钢
6、筋拉环：12HPB300（防坠器悬挂点）竖向生命线/速差式防坠器（20M150KG2/防脱扣：M10100mm钢结构立柱构造简图做法说明在钢结构立柱上部焊接钢筋拉环或利用钢结构立柱吊点作为防坠器悬挂点，利用防坠器吊绳组成竖向生命线。适用施工工序人员上下攀爬、钢结构立柱焊接、上部钢立柱临时连接、横梁安装、操作平台作业。钢结构施工水平生命线（主体结构）设置钢立杆拉设水平生命线钢结构水平生命线效果图端部钢丝绳锚固示意图=G生一Q绳夹：TR-M28立杆：48. 3 X 3. 6mm钢管钢丝绳：8mm ；圆钢拉结件：6底部夹具：长度X宽度X厚度=120X120义5mm构造简图底部夹具示意图做法说明在钢梁
7、吊装前，使用底部夹具、螺栓将立杆固定在钢梁上，立杆上设置圆钢拉结件作为末端挂点，拉设钢丝绳形成水平生命线。适用施工工序钢梁上行走、钢结构钢梁安装等作业。钢结构施工水平生命线（主体结构）设置钢筋锚环拉设水平生命线钢结构立柱间水平生命线钢筋拉环焊接示意图构造简图绳夹及卸扣使用示意图做法说明在相邻钢结构立柱上焊接钢筋拉环作为末端挂点，通过卸扣连接钢丝绳形成水平生命线。适用施工工序楼承板铺设、钢筋绑扎、混凝土浇筑等作业。盖梁垫石施工作业水平生命线（主体结构）预埋钢构件拉设水平生命线作业水平生命线效果图预埋钢筋示意图做法说明在盖梁混凝土浇筑前设置预埋钢筋，浇筑完成后焊接槽钢立柱，立柱上预留18mm槽钢孔
8、，通过圆钢拉结件拉设钢丝绳形成水平生命线。适用施工工序盖梁垫石等施工。盖梁垫石施工作业水平生命线（主体结构）使用定制夹具拉设水平生命线端头细节示意图做法说明预先制作挡块夹具，夹具上焊接槽钢立柱，立柱上预留18mm槽钢孔，通过圆钢拉结件拉设钢丝绳形成水平生命线。适用施工工序盖梁垫石施工。梁板安装作业垂直生命线（主体结构）垂直生命线效果图预留环和防坠器连接示意图做法说明在架桥机前支腿焊接钢筋拉环作为防坠器悬挂点，利用防坠器吊绳组成垂直生命线。适用施工工序梁板安装作业。横隔板作业垂直生命线（主体结构）垂直生命线效果图U型筋和防坠器系挂示意图做法说明将湿接缝原有U型钢筋作为防坠器悬挂点,适用施工工序横
9、隔板施工。隧道台车作业水平生命线（主体结构）利用防坠器吊绳组成垂直生命线。台车作业水平生命线效果图端头连接示意图做法说明在台车两侧焊接钢筋拉环，拉设钢丝绳形成水平生命线。适用施工工序隧道开挖、防水板（钢筋绑扎）和装饰作业。电梯井作业安全带系挂点（主体结构）安全带系挂点效果图1:对拉螺杆,M12控制要点：1、框架柱或剪力墙的混凝土强度不低于C202、螺栓采用IOnlnl厚螺母，2mm厚垫圈，螺栓端部螺母固定后，单螺母外露螺纹长度不小于两个螺距，双螺母螺杆与螺母齐平构造简图做法说明将对拉螺栓固定在电梯井墙柱上，端部焊接的圆环作为安全带系挂点，或通过圆环设置安全绳形成竖向生命线。适用施工工序电梯井临
10、边或井内作业。电梯井作业安全带系挂点（二次结构）安全带系挂点效果图安全带系挂点示意图做法说明将闭圈式吊环膨胀螺栓固定在墙体或结构柱上，端部焊接的圆环作为安全带系挂点或作为生命线固定端。适用施工工序电梯井临边或井内作业。注：该做法同样适用于管道安装、管道井附近施工。电梯井作业垂直生命线（装饰安装）垂直生命线效果图钢丝绳悬挂点示意图1:膨胀螺栓吊环：M16x200mm2：绳夹：TR-M283：钢丝绳直径210mm控制要点：钢丝绳端部使用绳夹固定，夹座扣在工作段上，数量不少于3个，间距6-7倍钢丝绳直径构造简图做法说明在电梯井上部墙面预埋圆钢吊环，悬挂钢丝绳形成垂直生命线。适用施工工序室内电梯安装。高处作业吊篮竖向生命线（装饰装修）吊篮作业竖向生命线安全绳：宜锦纶安全绳216mm构造简图做法说明在建筑物顶部利用结构物等设置锦纶安全绳，安全绳无松散、断股、打结现象。适用施工工序外墙抹灰、涂饰、幕墙安装、保洁作业。吊篮安拆、移位水平生命线（装饰装修）吊篮安拆、移位水平生命线膨胀螺栓做法构造简图对拉螺栓做法构造简图做法说明
