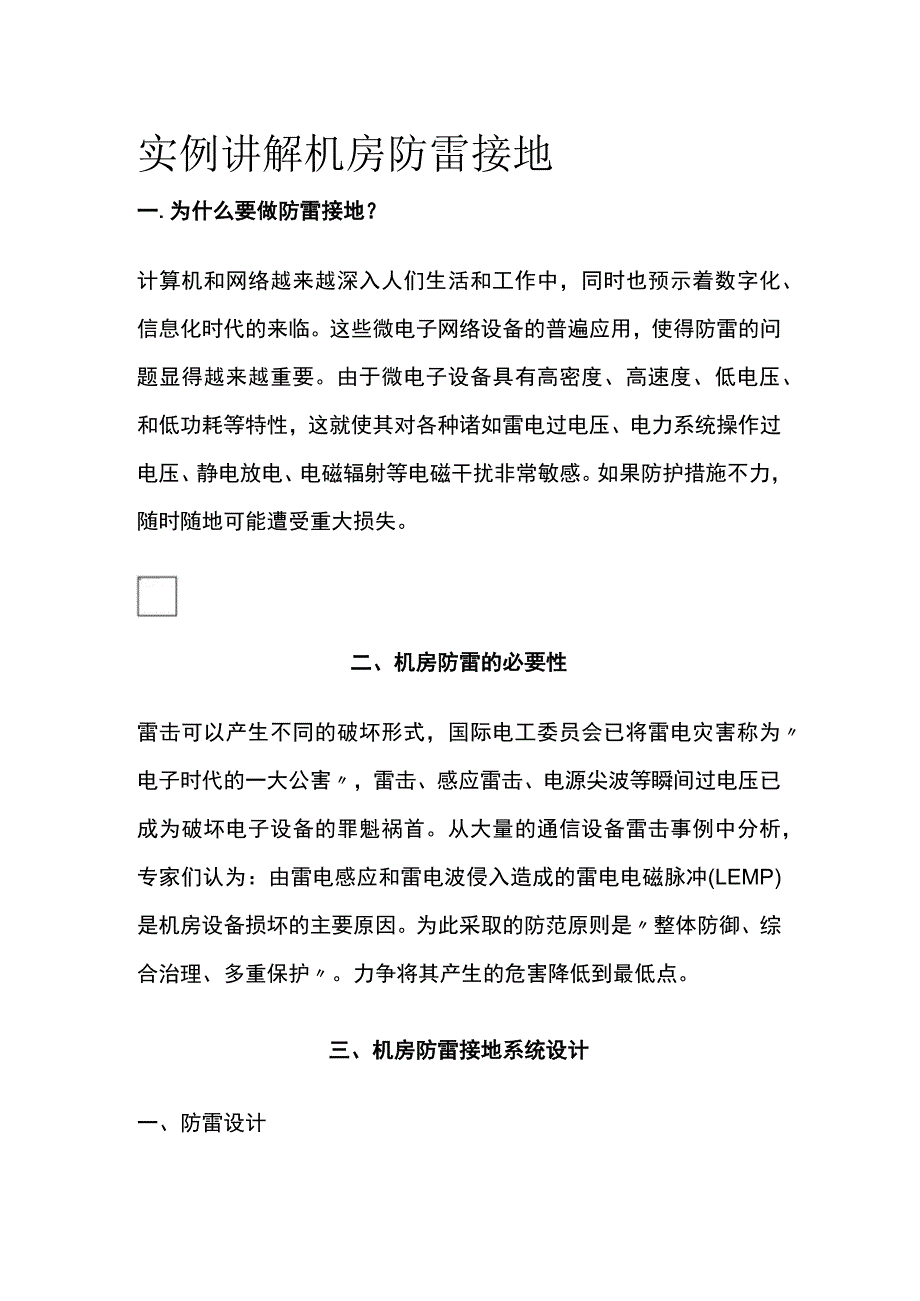

1、实例讲解机房防雷接地一.为什么要做防雷接地？计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。如果防护措施不力，随时随地可能遭受重大损失。二、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为电子时代的一大公害，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵

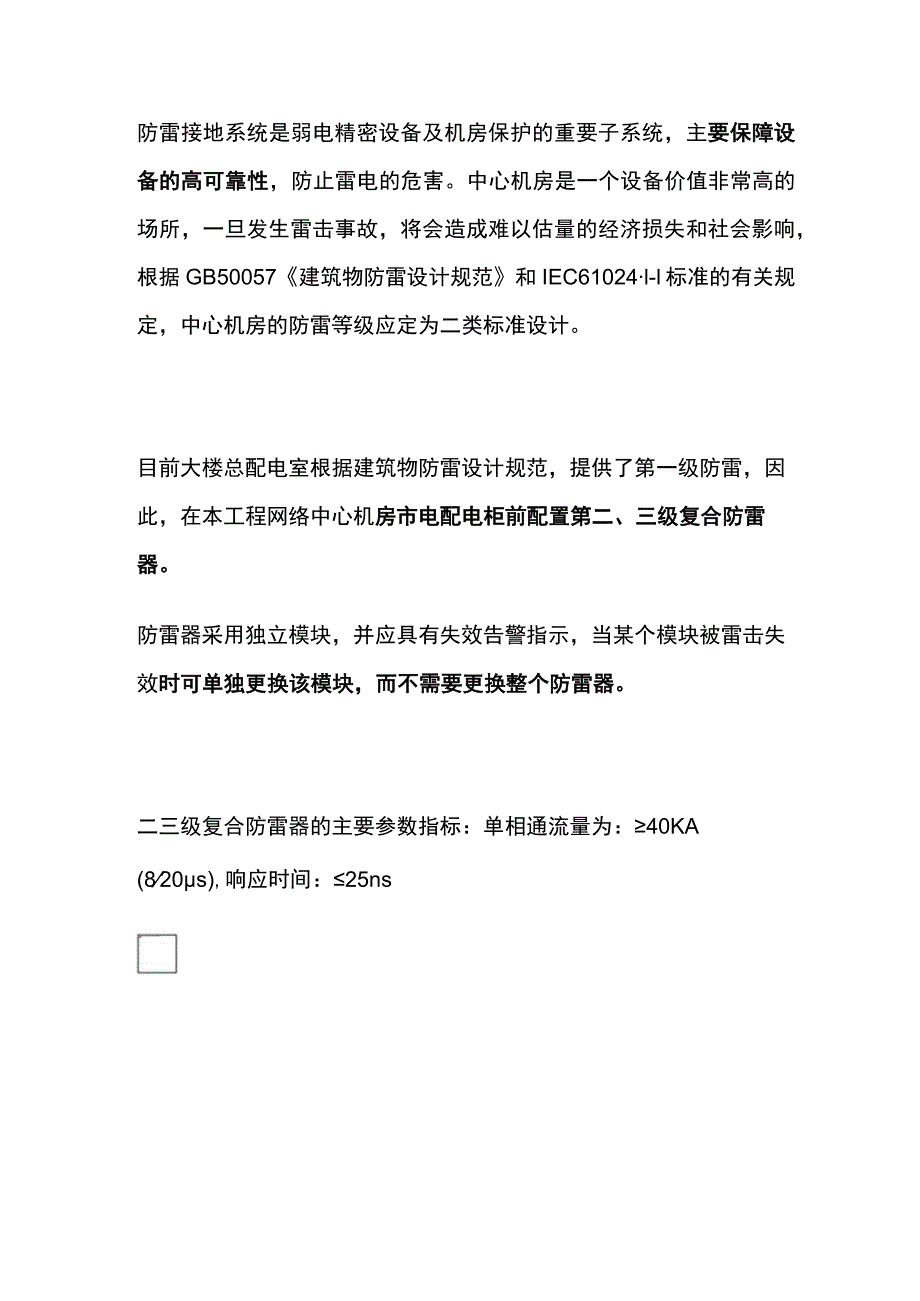

2、入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。为此采取的防范原则是整体防御、综合治理、多重保护。力争将其产生的危害降低到最低点。三、机房防雷接地系统设计一、防雷设计防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。中心机房是一个设备价值非常高的场所，一旦发生雷击事故，将会造成难以估量的经济损失和社会影响，根据GB50057建筑物防雷设计规范和IEC61024l-l标准的有关规定，中心机房的防雷等级应定为二类标准设计。目前大楼总配电室根据建筑物防雷设计规范，提供了第一级防雷，因此，在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。防雷器

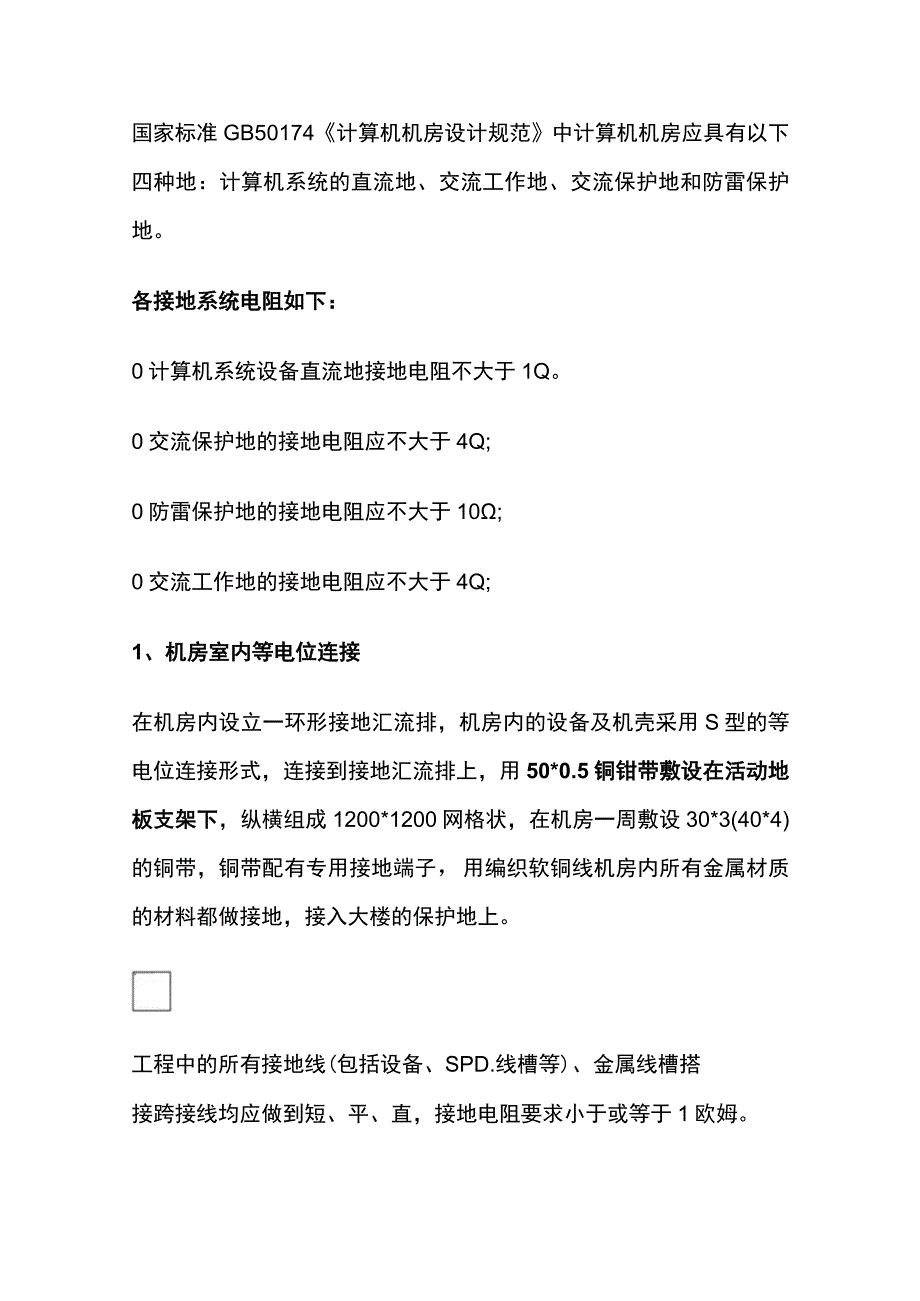

3、采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。二三级复合防雷器的主要参数指标：单相通流量为：40KA(820s),响应时间：25ns国家标准GB50174计算机机房设计规范中计算机机房应具有以下四种地：计算机系统的直流地、交流工作地、交流保护地和防雷保护地。各接地系统电阻如下：0计算机系统设备直流地接地电阻不大于1Q。0交流保护地的接地电阻应不大于4Q;0防雷保护地的接地电阻应不大于10;0交流工作地的接地电阻应不大于4Q;1、机房室内等电位连接在机房内设立一环形接地汇流排，机房内的设备及机壳采用S型的等电位连接形式，连接到接地汇流排上，用
4、50*0.5铜钳带敷设在活动地板支架下，纵横组成1200*1200网格状，在机房一周敷设30*3(40*4)的铜带，铜带配有专用接地端子，用编织软铜线机房内所有金属材质的材料都做接地，接入大楼的保护地上。工程中的所有接地线(包括设备、SPD.线槽等)、金属线槽搭接跨接线均应做到短、平、直，接地电阻要求小于或等于1欧姆。2、机房屏蔽设计整个机房屏蔽采用彩钢板进行六面体屏蔽，屏蔽板之前采用无缝焊接，墙身屏蔽体每边跟接地汇流排接地不少于2处。3.机房接地装置设计由于机房接地电阻要求较高，在该大楼附近另外增加人工接地装置，在地网槽内打入15根镀锌角钢，并用扁钢焊接起来，并采用降阻剂回填。机房静电接地采
5、用50mm2多股铜芯线穿管引入。接地装置的接地电阻要求小于或等于1欧姆。四.机房地网制作方法一、标准接地网的制作在距建筑物L53.Om处，以6m*3m矩形框线为中心，开挖宽度为0.8m、深0.60.8m的土沟，两长边中间贯通，采用长2.5m的L5(5*50*50)镀锌角钢，在沟底的每个交点处垂直打入一根，共计6-20根，作为垂直接地极；然后采用4号（4*40）镀锌扁钢将六根角钢焊接连通，作为水平接地极；再用4号镀锌扁钢焊在地网框架的中间部位，引出至机房外墙角，离地高03m,作为PE接地端;最后从该接地端引出16-50平方毫米以上护套地线，沿墙边穿墙进入室内，连至机房内等电位接地汇集排。二、利用
6、大楼钢筋做地网新建或翻建机房时，可利用入地混凝土立柱子内的钢筋作接地装置。在立柱内选取至少4根主筋（对角或对称的钢筋），用氧焊接通后再焊在两根伸出柱面的M12以上铜螺纹管上，作为接地端，引线至机房，与等电位接地汇流排连通，等电位接地排可设在防静电地板下面。五.如何做机房防雷接地？所谓接地，即把电路中的某一金属壳与大地边接在一起，形成电气回路。目的是为了让电流易于流如入大地，对人及设备形成保护。接地的方法：直流地悬浮法即直流地不接大地，与地严格绝缘；直流地接地法，把计算机等设备中数字电路等的电位点地和网络。无论采用何种形式，均须有接地母线，接地地杖，在此特别强调建议采用接地埋接地网络板，能更好的
7、引导至大地，接地时应注意如下问题：0尽量不要在机房内把直流地和交流工作地短路或混接；0不允许交流线路与直流地线平行敷设，以防止干扰或短接；0直流地线网应装接在地板下，便于边接，即可减小接地电阻，便于泄流。1.接地铜排室内机房接地采用30*5(宽*厚，单位mm)规格之铜片，围绕机房墙壁一周离地面IoCm高，且与室外接地体母线相连接。在铜片每隔50cm钻一小孔，以利于分布在机房各区域的设备进行接地。2、接地铜板接地铜板采用宽60mm(ffIOmm)之L型铜板固定于楼板，此铜墙铁壁板作为所有应与机房接地之设施的总接地。3、地网机房有架设高架地板，则应以2.5mm之多芯裸铜线缠绵高架地板柱做地网。六.
8、机房防雷接地工程实例一、项目情况某数据中心机房位于大楼三层，面积约100Om2o本工程配电采用TN-S系统，独立设置接地线（PE）。采用大楼联合接地系统，并且要求接地小于1欧姆。机房内设有功能性接地和保护性接地，共用一组接地装置。1、保护接地，防雷保护接地延引大楼的接地。2、机房内做M网型结构均压等电位网格。机房室内等电位做法在机房地板下沿机柜一周敷设等电位铜带303mm2（均压环），铜带用ZR-BVR6mm2与各机房动力配电柜PE排相连,并设置100*0.3mm2铜箔等电位网格。机房动力设备的地线、动力设备的外壳、不带电的金属管道、金属线槽外壳、计算机设备外壳、防静电地板支架、吊顶龙骨、等均
9、须用ZR-BVR6mm2与等电位铜排网络就近可靠相连。机房内设置等电位端子箱，机房内等电位端子箱采用ZR-BVR50mm2的电缆与大楼综合接地端可靠连接。机房等电位接地示意图如图所示。二、防雷设计思路一个完整的防雷方案包括防直接部分和防感应雷击两部分，中心机房所在的建筑物已具备防直接雷击防护措施，因此本方案只对机房电子设备的配电系统采取相应的防感应雷击措施。工程计算机交流配电系统采用三级防雷：第一级在大楼低压配电室内加装防雷器，实现第一级防雷（由大楼实现）。第二级在UPS输入配电柜内加装B级防雷器，实现第二级防雷。第三级在机房UPS输出列头配电柜内加装C级防雷器，实现第三级防雷。机房防雷设计示
10、意图如图2-1所示：三、防雷设计思路由于网络集成系统防护点多、面广，因此，为了保护建筑物和建筑物内各向电子网络设备不受雷电损害或使雷击损害降低到最低程度，应从整体防雷的角度来进行防雷方案的设计。现在都采取综合防雷，综合防雷设计方案应包括两个方面：直击雷的防护和感应雷的防护，缺少任何一方面都是不完整的，有缺陷的和有潜在危险的。1 .直击雷的防护如果无直击雷防护，按IEC1312的估算几乎所有雷电流都流经进出建筑物的导体型线路（如电源线、信号线等）侵入设备，这样的损害就非常之严重，因此做好直接雷击防护是做感应雷击防护的前提；直击雷防护按照国标GB50057建筑物防雷设计规范设计和施工，主要使用避雷
11、针、网、线、带及良好的接地系统，其目的是保护建筑外部不受雷击的破坏，给建筑物内的人或设备提供一个相对安全的环境。2 .电源系统的防护统计数据资料表明，微电子网络系统80%以上的雷害事故都是因为与系统相连的电源线路上感应的雷电冲击过电压造成的。因此，做好电源线的防护是整体防雷中不容忽视的一环。3、信号系统的防护尽管在电源和通信线路等外接引入线路上安装了防雷保护装置，由于雷击发生在网络线（如双绞线）感应到过电压，仍然会影响网络的正常运行，甚至彻底破坏网络系统。雷击时产生巨大的瞬变磁场，在1公里范围内的金属线路，如网络金属连线等都会感应到极强的感应雷击；另外，当电源线或通信线路传输过来雷击电压时，或
12、建筑物的地线系统在泻放雷击时，所产生强大的瞬变电流，对于网络传输线路来说，所感应的过电压已经足以一次性破坏网络。即使不是特别高的过电压，不能够一次性破坏设备，但是每一次的过电压冲击都加速了网络设备的老化，影响数据的传输和存储，甚至死机，直至彻底损坏。所以网络信号线的防雷对于网络集成系统的整体防雷来说，是非常重要的环节。4、等电位连接集成网络系统主干交换机所在的中心机房应设置均压环，将机房内所有金属物体，包括电缆屏蔽层、金属管道、金属门窗、设备外壳以及所有进出大楼的金属管道等金属构件进行电气连接，并接至均压环上，以均衡电位。5、接地机房采用联合接地可有效的解决地电位升高的影响，合格的地网是有效防
13、雷的关键。机房的联合地网通常由机房建筑物基础（含地桩）、环形接地（体）装置、工作（电力变压器）地网等组成。对于敏感的数据通讯设备的防雷，接地系统的良好与否，直接关系到防雷的效果和质量。如果地网不合要求，应改善地网条件，适当扩大地网面积和改善地网结构，使雷电流尽快地泄放，缩短雷电流引起的高过电压的保持时间，以达到防雷要求。四、电源防雷电源系统防雷采用三级防雷的方式。对机房配电箱的防雷应采取不少于二级保护（细保护），既在机房的主配电箱的输入一套安装二级防雷器，在机房配电箱输出端每一路安装三级防雷器。即在配电柜中总开关前端安装二级防雷器，这样既节省空间，又起到了美观、易维护的作用，并分别在市电配电柜
14、、UPS配电柜各自的总开关前端安装三级防雷器，以保护机房内的设备。五、接地系统本机房有四种接地形式，即：计算机专用直流逻辑地、交流工作地、安全保护地、防雷保护地。1.计算机机房接地系统在机房活动地板下方安装铜排网，将机房所有计算机系统非带电壳体接入铜排网并由此引入大地。机房接地系统采用专用接地系统，专用接地系统由大楼提供，接地电阻o02、机房内等电位接地具体做法：用3mm30mm的铜带，在机房活动地板下交叉排成方格，其交叉点与活动地板支撑的位置交错排列，交点处压接在一起，并在铜带下用垫绝缘子固定。在机房离墙400mm的距离沿墙采用3mm30mm紫铜条造成一个M型或S型的地网，紫铜条间的接驳位用
