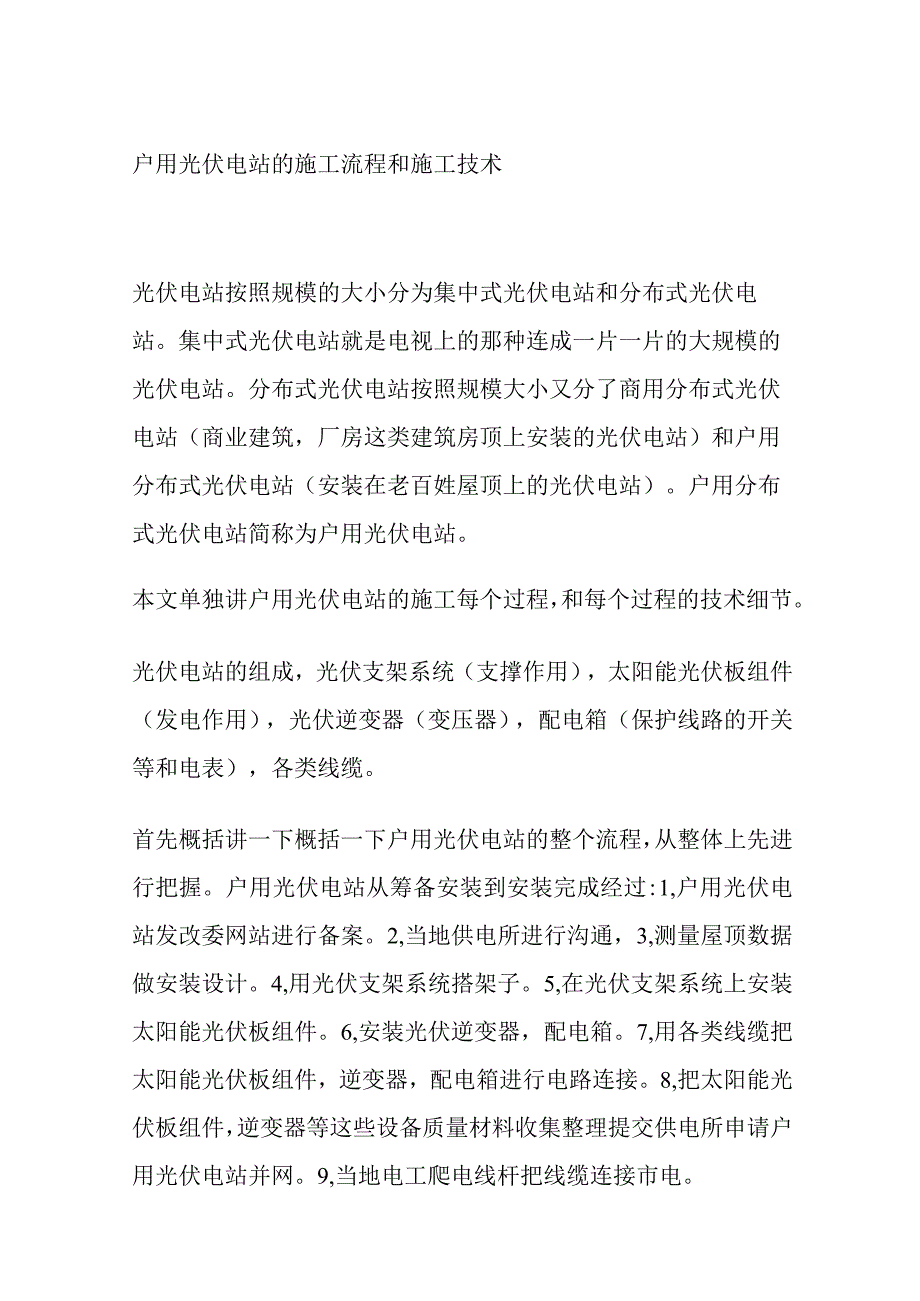

1、户用光伏电站的施工流程和施工技术光伏电站按照规模的大小分为集中式光伏电站和分布式光伏电站。集中式光伏电站就是电视上的那种连成一片一片的大规模的光伏电站。分布式光伏电站按照规模大小又分了商用分布式光伏电站（商业建筑，厂房这类建筑房顶上安装的光伏电站）和户用分布式光伏电站（安装在老百姓屋顶上的光伏电站）。户用分布式光伏电站简称为户用光伏电站。本文单独讲户用光伏电站的施工每个过程，和每个过程的技术细节。光伏电站的组成，光伏支架系统（支撑作用），太阳能光伏板组件（发电作用），光伏逆变器（变压器），配电箱（保护线路的开关等和电表），各类线缆。首先概括讲一下概括一下户用光伏电站的整个流程，从整体上先进行把

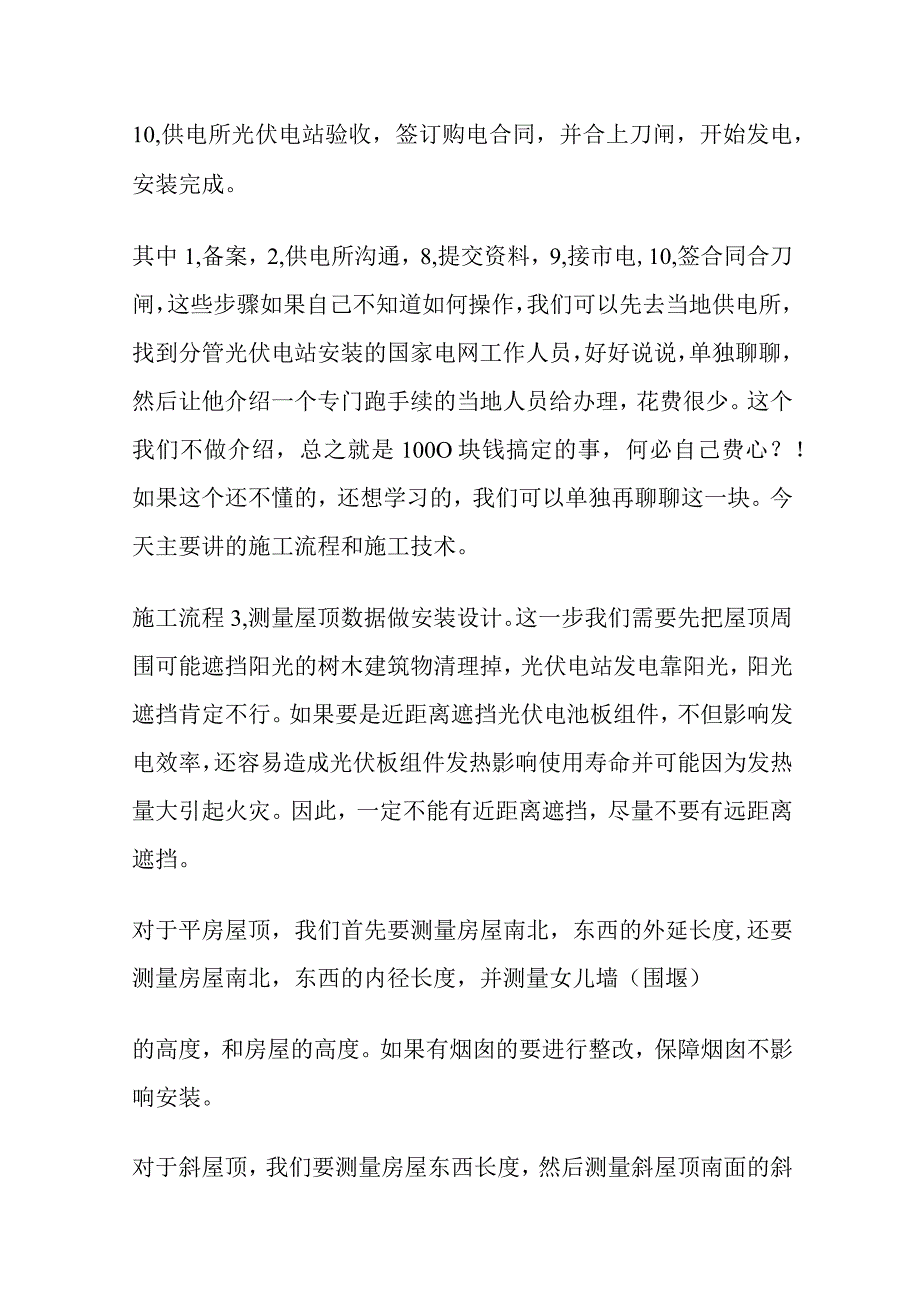

2、握。户用光伏电站从筹备安装到安装完成经过:1,户用光伏电站发改委网站进行备案。2,当地供电所进行沟通，3,测量屋顶数据做安装设计。4,用光伏支架系统搭架子。5,在光伏支架系统上安装太阳能光伏板组件。6,安装光伏逆变器，配电箱。7,用各类线缆把太阳能光伏板组件，逆变器，配电箱进行电路连接。8,把太阳能光伏板组件，逆变器等这些设备质量材料收集整理提交供电所申请户用光伏电站并网。9,当地电工爬电线杆把线缆连接市电。10,供电所光伏电站验收，签订购电合同，并合上刀闸，开始发电，安装完成。其中1,备案，2,供电所沟通，8,提交资料，9,接市电,10,签合同合刀闸，这些步骤如果自己不知道如何操作，我们可以
3、先去当地供电所，找到分管光伏电站安装的国家电网工作人员，好好说说，单独聊聊，然后让他介绍一个专门跑手续的当地人员给办理，花费很少。这个我们不做介绍，总之就是100O块钱搞定的事，何必自己费心？！如果这个还不懂的，还想学习的，我们可以单独再聊聊这一块。今天主要讲的施工流程和施工技术。施工流程3,测量屋顶数据做安装设计。这一步我们需要先把屋顶周围可能遮挡阳光的树木建筑物清理掉，光伏电站发电靠阳光，阳光遮挡肯定不行。如果要是近距离遮挡光伏电池板组件，不但影响发电效率，还容易造成光伏板组件发热影响使用寿命并可能因为发热量大引起火灾。因此，一定不能有近距离遮挡，尽量不要有远距离遮挡。对于平房屋顶，我们首

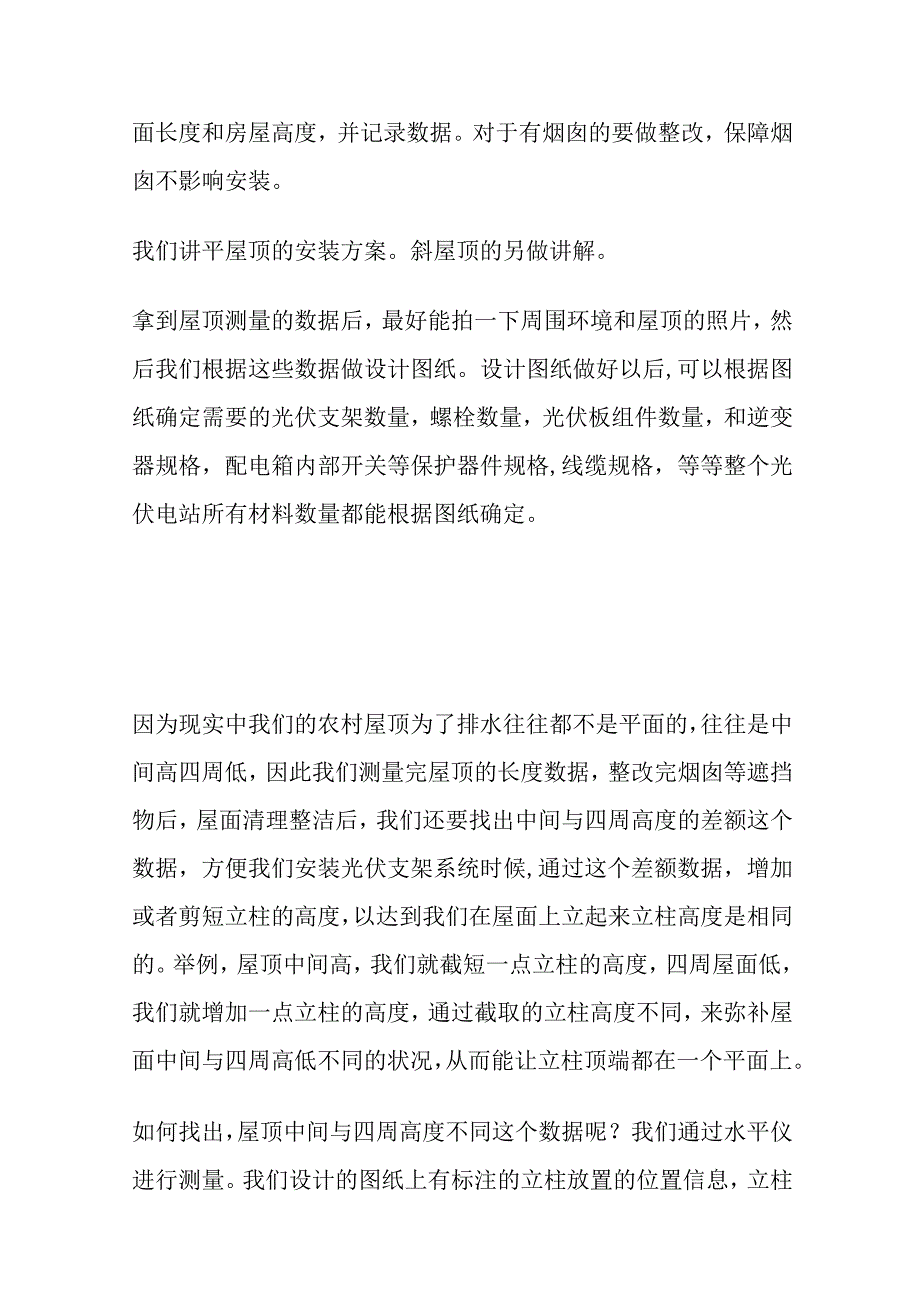

4、先要测量房屋南北，东西的外延长度,还要测量房屋南北，东西的内径长度，并测量女儿墙（围堰）的高度，和房屋的高度。如果有烟囱的要进行整改，保障烟囱不影响安装。对于斜屋顶，我们要测量房屋东西长度，然后测量斜屋顶南面的斜面长度和房屋高度，并记录数据。对于有烟囱的要做整改，保障烟囱不影响安装。我们讲平屋顶的安装方案。斜屋顶的另做讲解。拿到屋顶测量的数据后，最好能拍一下周围环境和屋顶的照片，然后我们根据这些数据做设计图纸。设计图纸做好以后,可以根据图纸确定需要的光伏支架数量，螺栓数量，光伏板组件数量，和逆变器规格，配电箱内部开关等保护器件规格,线缆规格，等等整个光伏电站所有材料数量都能根据图纸确定。因为现
5、实中我们的农村屋顶为了排水往往都不是平面的，往往是中间高四周低，因此我们测量完屋顶的长度数据，整改完烟囱等遮挡物后，屋面清理整洁后，我们还要找出中间与四周高度的差额这个数据，方便我们安装光伏支架系统时候,通过这个差额数据，增加或者剪短立柱的高度，以达到我们在屋面上立起来立柱高度是相同的。举例，屋顶中间高，我们就截短一点立柱的高度，四周屋面低，我们就增加一点立柱的高度，通过截取的立柱高度不同，来弥补屋面中间与四周高低不同的状况，从而能让立柱顶端都在一个平面上。如何找出，屋顶中间与四周高度不同这个数据呢？我们通过水平仪进行测量。我们设计的图纸上有标注的立柱放置的位置信息，立柱距离屋面边缘的距离到东
6、西，到南北，是多少都有标注，我们用米尺根据标注的数据进行测量，就可以找出每一个立柱在屋面的位置了。找到立柱位置后，我们用粉笔在屋面上标记出来。然后用水平仪放置在屋顶任何地方，让屋顶中间的最高点刚好和水平仪打出来的水平线在一个平面上。然后我们拿一把直尺，垂直放在我们标注的每一个立柱点上，然后记录水平仪水平线打在直尺上显示的刻度数据。刻度数据可以用粉笔直接标记在屋顶立柱点的旁边。最后把这些数据誉抄在图纸上，预备将来截取立柱时候使用。这样我们的屋面数据测量就全部完成了。我们也能根据图纸计算出所需要的所有配件的数量了。户用光伏系统通过前期的屋面测量和图纸设计，可以得到全部的配件数量了。通过制作出来的屋
7、面配货清单，我们可以自己施工安装了。厂家会根据图纸切割出支架系统的立柱和架设在立柱上面的斜梁和横梁以及斜支撑。并提前把各个配件提前预装在这四个配件上。首先我们先按照厂家给我的立柱标注顺序符号（立柱L23）,对应图纸，分别放置在我们在屋面上标记的点位。然后选定一个方向放置立柱，要求放置的立柱横排竖排去看都在一条直线上。然后在底座的孔位上做打眼的标记。用12号6cm长钻头在屋顶表面打眼，并吹出里面的灰尘，里面灌注结构胶，并将配送的10号6cm膨胀打入孔位里面，然后把立柱底座安装到膨胀螺栓上，拧紧即可。立柱如此一根一根的安装，安装过程中，注意观察，横向竖向上的所有立柱是不是整齐。立柱安装完成以后，我
8、们再安装斜梁。我们根据厂家标记好的斜梁的序号（斜梁123），配合图纸找到斜梁的位置，先放置在对应的立柱旁边。所有的斜梁都放置好以后，我们逐个安装。安装中我们要注意，斜梁和立柱交叉的地方先只是安装上方的螺栓，下方的螺栓先空置，因为下方的螺栓要安装上横梁后再装螺栓。（如果使用电动扳手安装，可以先安装下方的螺栓，空着上方的螺栓，这样电动扳手拧紧螺栓的时候，就不会受空间限制，安装顺手方便，无论空着上边的还是下边的，只要是同一个方向上的都可以。）立柱安装完成以后，我们安装后背拉梁。根据厂家标注的后背拉梁序号（后背拉梁123”.）我们配合图纸事先找到放置的位置，提前放置在屋面上，预备使用。放置好以后，我们
9、找到立柱的中间位置，把后背拉梁和立柱拧紧在一块。注意,拧紧螺栓的时候，要注意观察，保持立柱是垂直的。后背拉梁安装完成以后，我们再安装斜支撑。斜支撑一端安装在立柱上，一端安装在斜梁上，主要起到支撑斜梁的作用,斜支撑厂家都进行了编号（斜支撑123）,根据图纸，我们先在屋面上放置斜支撑，方便我们安装取用。立柱上厂家都标注了斜支撑的安装位置，一端安装在该位置上，另一端连接在斜梁上用螺栓拧紧即可。安装完斜支撑我们再安装横梁。首先我们把横梁按照图纸和厂家标记的符号（横梁123）放置在屋面上，以备方便取用。首先我们找到厂家在横梁上有标记的安装位置符号的横梁，然后根据安装位置符号，对应的安装在前面立柱上空着没
10、有装螺栓的位置上，然后用长螺栓安装拧紧，如实都安装在立柱上。然后我们找到厂家在斜梁上标记的点位，在斜梁上找到第二个点位，然后顺序用螺栓固定住横梁。横梁安装，要保持牢固，保持横梁形成的斜面是平整的，方便将来在横梁上安装光伏板组件。安装完，立柱，斜梁，后背拉梁，斜支撑，横梁后，调整一下支架系统，拧紧所有的螺栓。这样整个支架系统就完成了绝大部分，只要我们安装完光伏板组件以后，再把前后阵列拉梁，和后背拉拽钢丝绳固定住就完成了整个支架系统的安装。前后阵列拉梁和钢丝绳是间隔立柱，进行安装的，不是每一个立柱后面都有一根拉梁或者钢丝绳。户用光伏组件的安装牢固为主，美观为辅助。光伏支架系统安装好以后，由横梁组成
11、斜面是平整的，我们在横梁上放置光伏板组件就会平整。一般来说对于没有安装经验的施工人员，我们建议光伏组件安装，由横梁中间位置向两边安装。先安装离着楼梯远的一边，再安装离着上屋楼梯近便的一边，这样安装起来比较方便。安装光伏组件前，我们首先要讲一下，组件的搬运。组件搬运要竖着搬运，放置的时候要一片一片斜着放置，保证放置的组件是铝边框压在铝边框上，不能压在光伏玻璃板上，特别不能尖锐的边角压在光伏板组件玻璃面上。堆放摞着放置,最多不能超过摞四块光伏板组件。无论是搬运还是放置都不能划伤玻璃面，因为玻璃面上有镀膜，划伤镀膜影响发电。安装前，我们先找到横梁中间位置，然后在中间位置放置边压块，一定注意边压块上下
12、在一个和斜梁平行的直线上，这样横梁上放上光伏板组件，压住的时候光伏板组件固定的时候，顺滑美观牢靠。边压块，的结构是一头，挤在横梁的缺口里面，一头压住光伏板组件的边框，形成有效的固定。组件从上部测量30cm处，就是边压块压组件边框的位置。边压块压住光伏组件边框后，用内六角扳手，把边压块拧紧,就压住了光伏组件的一端，另一端用中压块按照同样的方法放置拧紧。依次重复的操作，直到安装完所有的光伏组件。光伏组件通过边压块，中压块安装在横梁上，没有什么技术含量，关键注意，光伏板组件放置时候，要摆放端正，不要一个头在上安装，下一个又调换了，成了头在下了。要做到规整，美观。逆变器就是光伏电站的变压器，主要功能是
13、把光伏电站发出来的高压直流电，转变为380伏3相交流电。安装逆变器，可以装在屋顶靠近胡同位置，方便将来拉扯电线，又遮风挡雨，又能通风散热的位置。逆变器安装完后，一般不需要个人维护，为安全方便考虑,放置在屋顶，光伏组件的背后。用光伏支架做一个支撑，然后挂在支架系统上即可。靠近逆变器安装的地面上，要砸入2.5米的角铁，为将来安装光伏直接接地和逆变器接地线使用。安装接地线，是把光伏系统的静电传导大地用的。逆变器安装图配电箱的安装，配电箱里面是电表和闸刀保护器开关，起保护电路，隔离电路的作用。因此，各个地方，要按照当地的电工的要求放置在，村里面的电工指定的位置。村里面的电工没有特别指定位置的，可以放置
14、在自己家的房屋山墙上。配电箱安装至少要离开地面两米的位置，不是为了别的，而是为了放置有人触摸，防止触电。配电箱下面，要用大锤,把接地2.5米的接地角铁砸入地下为将来安装接地线准备。配电箱内的各个开关的线都是装备好的，安装时候，只需要把光伏电站逆变器出来的线，接入保护开关即可。其他线路就是电工安装电表的线路了。全程都是简单安装。户用光伏系统线缆系统包括，光伏组件之间串联起来的直流红黑线缆连接到逆变器逆变器出来的是3相四线的电缆，连接到配电箱断路保护器，配电箱出来的3相四线的电缆连接到电线杆上的大线上。还有就是，把光伏支架和光伏组件的静电导引到地面连接接地角钢的静电线，和配电箱可能产生的静电导引到
15、接地角钢的静电线缆。先说，光伏组件串联起来的直流红黑线缆的连接。光伏组件按照设计图纸，已经分成了几个组，就和干电池一样，要首尾连接起来。光伏组件背后都有MC4插头，这种插头是分公母的插头，所以插接不错。这些组的光伏组件,逐个串联起来，最后，用发货配置的延长的直流线缆，统一甩到逆变器旁边即可。注意，每一组的光伏组件连接出来的延长线，放在一起，不能混肴，光伏组件类似干电池，要形成一个完成的串联回路,连接在逆变器上，才能发电。一定注意，延长线出来的MC4插头，只能插在逆变器上，绝对不能相互插在一起，如果相互插在一起，就相当于，把干电池正极和负极直接连通起来了，会发生损坏光伏组件的结果。逆变器上的MC
16、4插头，前后为一组，逆变器上的一组对应的是光伏组件的一个组。就是把很多光伏组件分成几个组,然后每一个组首尾相连，最后用延长的导线把各个组都连接到逆变器上各组MC4插头上。可以把光伏组件比作是干电池，逆变器比作是灯泡，光伏组件的点，点亮灯泡。光伏组件母端子，相当于干电池的负极，延长连接线，连接黑色的线。公端子相当于是干电池的正极。延长连接线连接红色的线，这样方便辨认正负极。所有的电路安装全部完成后，才能打开逆变器，不然不能打开逆变器。检查线路的时候，必须把逆变器关闭，配电箱开关全部关闭，才能检查电路。光伏组件通过直流线缆安装完成以后，逆变器要安装连接随货运送的交流电线缆，线缆安装时候，一定要用螺丝刀压紧压实，防止接触不良，然后线缆另一端，连接到配电箱，同样根据配电箱内的标识（出厂前各个位置都有字条进行标识说明位置），连接进断路开关，并且压实。配电箱出来的线缆按照发货时候的标识，
