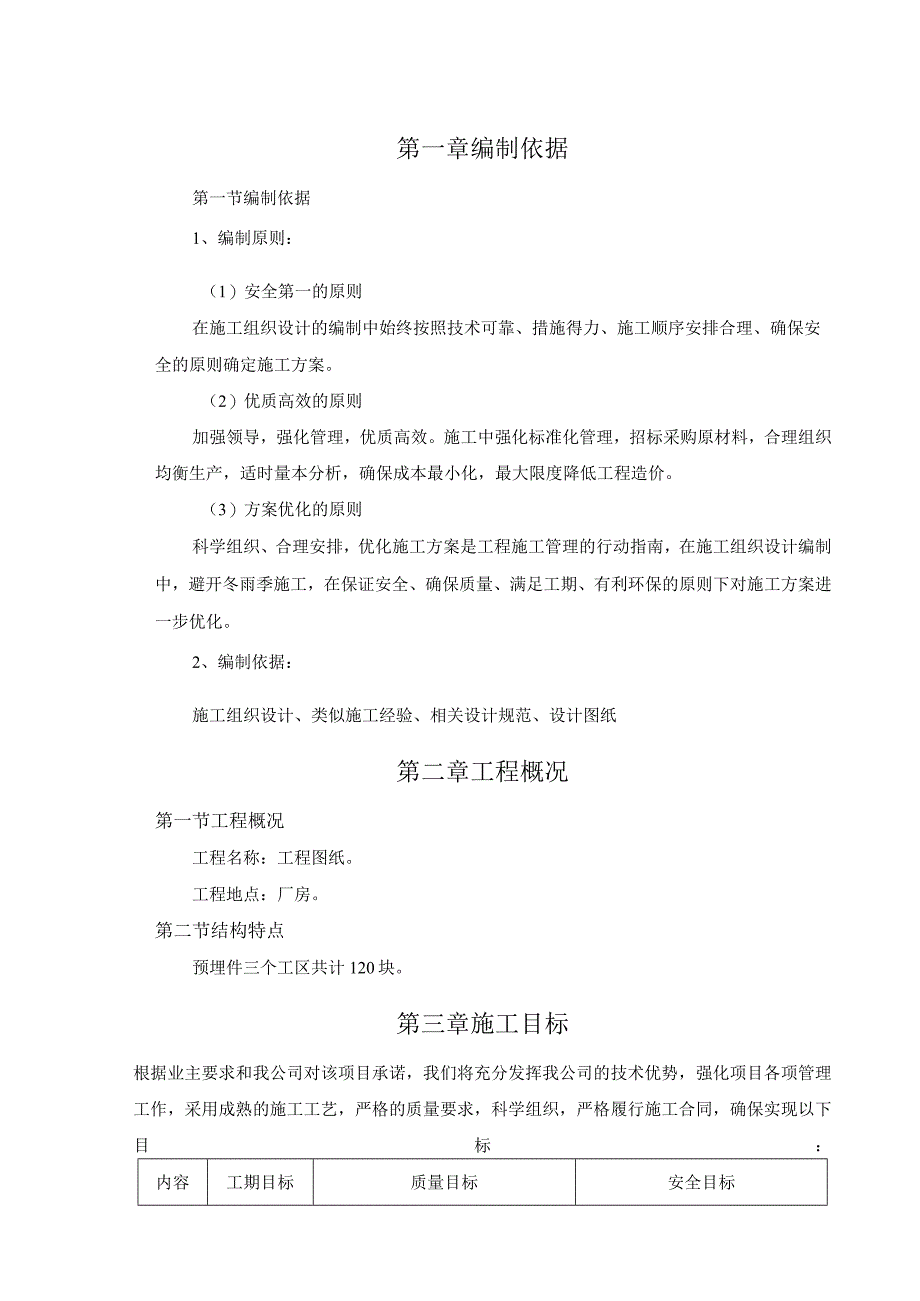

1、第一章编制依据第一节编制依据1、编制原则：（1）安全第一的原则在施工组织设计的编制中始终按照技术可靠、措施得力、施工顺序安排合理、确保安全的原则确定施工方案。（2）优质高效的原则加强领导，强化管理，优质高效。施工中强化标准化管理，招标采购原材料，合理组织均衡生产，适时量本分析，确保成本最小化，最大限度降低工程造价。（3）方案优化的原则科学组织、合理安排，优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，避开冬雨季施工，在保证安全、确保质量、满足工期、有利环保的原则下对施工方案进一步优化。2、编制依据：施工组织设计、类似施工经验、相关设计规范、设计图纸第二章工程概况第一节工程概况工程名

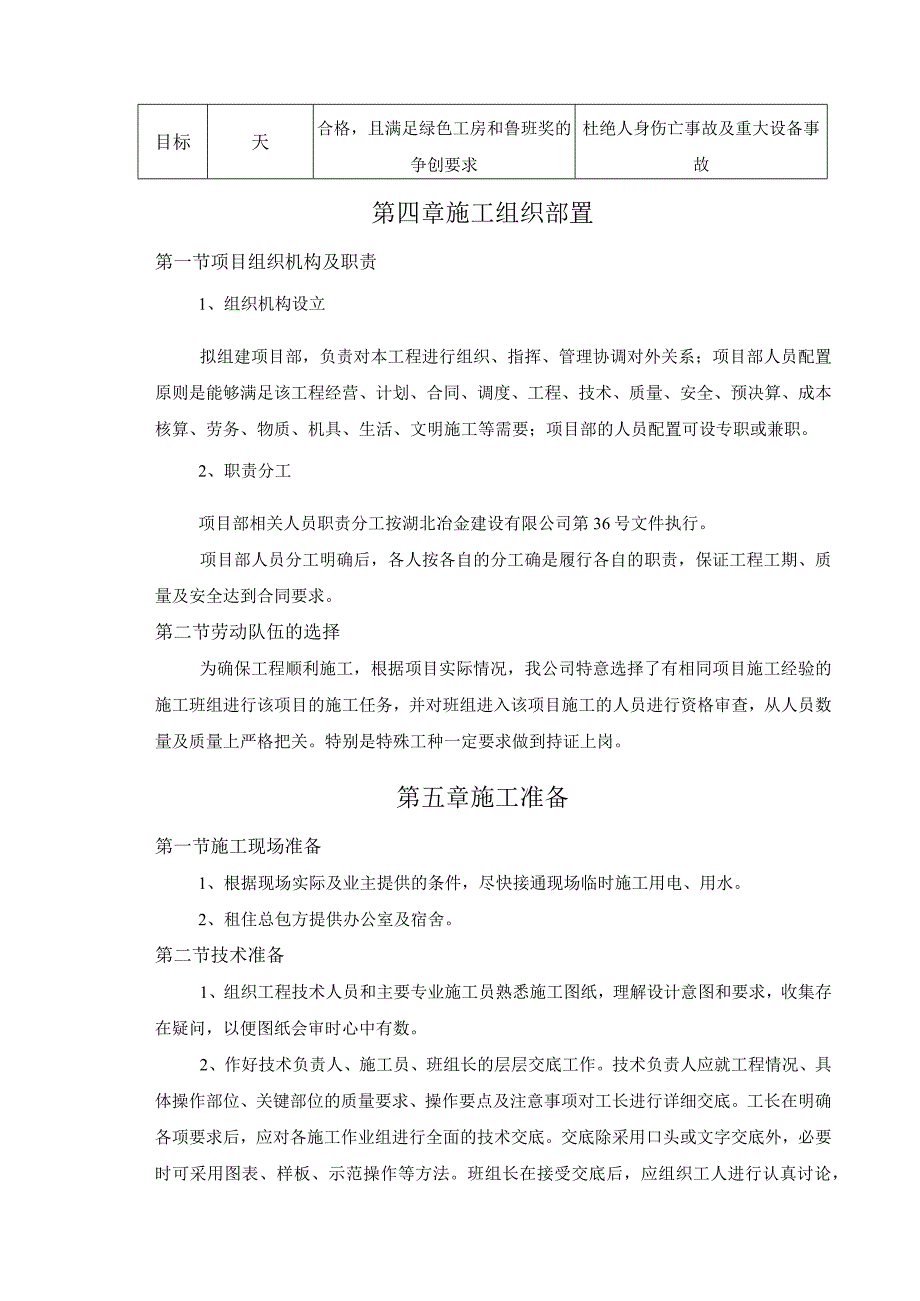

2、称：工程图纸。工程地点：厂房。第二节结构特点预埋件三个工区共计120块。第三章施工目标根据业主要求和我公司对该项目承诺，我们将充分发挥我公司的技术优势，强化项目各项管理工作，采用成熟的施工工艺，严格的质量要求，科学组织，严格履行施工合同，确保实现以下目标：内容工期目标质量目标安全目标目标天合格，且满足绿色工房和鲁班奖的争创要求杜绝人身伤亡事故及重大设备事故第四章施工组织部置第一节项目组织机构及职责1、组织机构设立拟组建项目部，负责对本工程进行组织、指挥、管理协调对外关系；项目部人员配置原则是能够满足该工程经营、计划、合同、调度、工程、技术、质量、安全、预决算、成本核算、劳务、物质、机具、生活、
3、文明施工等需要；项目部的人员配置可设专职或兼职。2、职责分工项目部相关人员职责分工按湖北冶金建设有限公司第36号文件执行。项目部人员分工明确后，各人按各自的分工确是履行各自的职责，保证工程工期、质量及安全达到合同要求。第二节劳动队伍的选择为确保工程顺利施工，根据项目实际情况，我公司特意选择了有相同项目施工经验的施工班组进行该项目的施工任务，并对班组进入该项目施工的人员进行资格审查，从人员数量及质量上严格把关。特别是特殊工种一定要求做到持证上岗。第五章施工准备第一节施工现场准备1、根据现场实际及业主提供的条件，尽快接通现场临时施工用电、用水。2、租住总包方提供办公室及宿舍。第二节技术准备1、组织

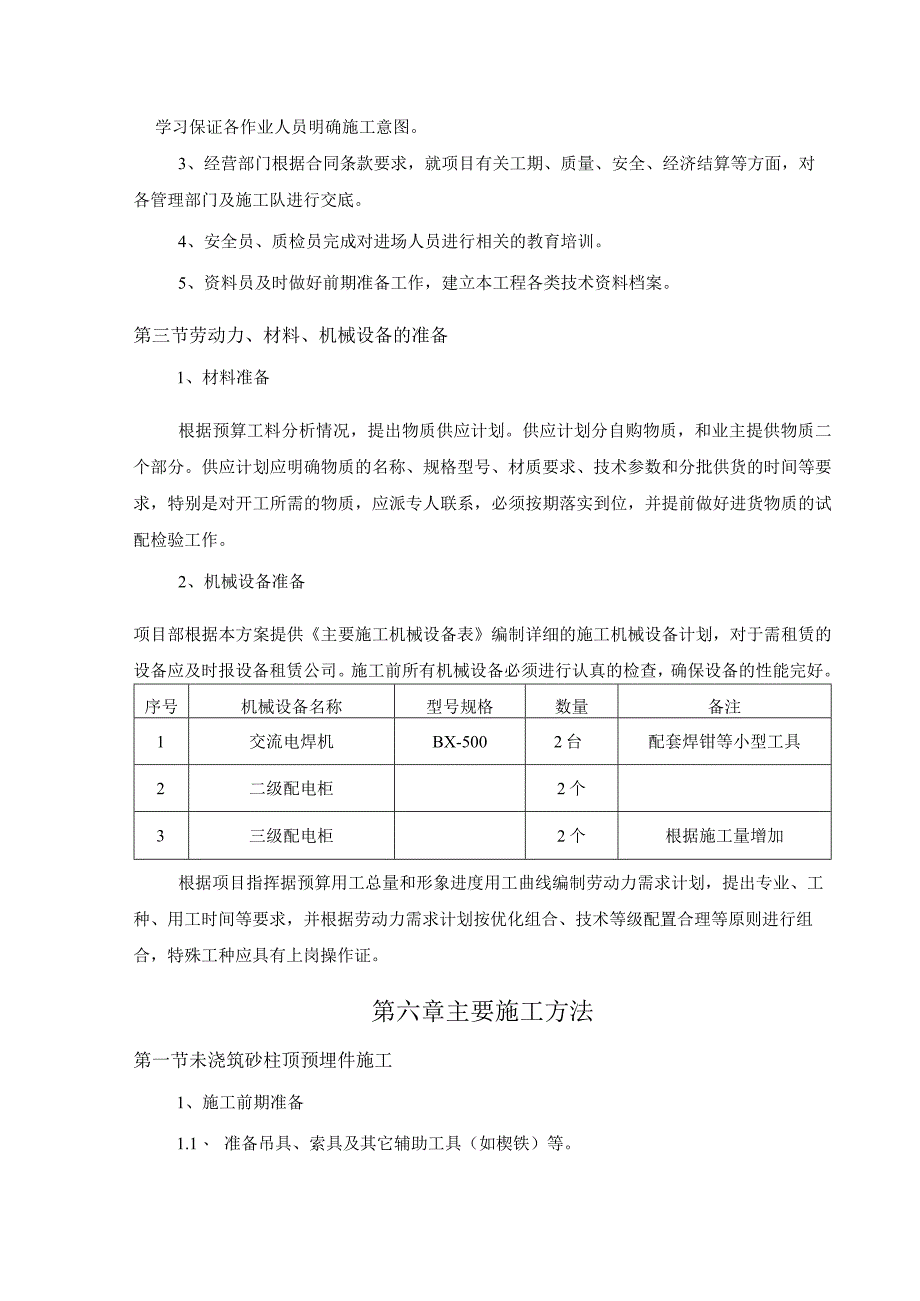

4、工程技术人员和主要专业施工员熟悉施工图纸，理解设计意图和要求，收集存在疑问，以便图纸会审时心中有数。2、作好技术负责人、施工员、班组长的层层交底工作。技术负责人应就工程情况、具体操作部位、关键部位的质量要求、操作要点及注意事项对工长进行详细交底。工长在明确各项要求后，应对各施工作业组进行全面的技术交底。交底除采用口头或文字交底外，必要时可采用图表、样板、示范操作等方法。班组长在接受交底后，应组织工人进行认真讨论，学习保证各作业人员明确施工意图。3、经营部门根据合同条款要求，就项目有关工期、质量、安全、经济结算等方面，对各管理部门及施工队进行交底。4、安全员、质检员完成对进场人员进行相关的教育培
5、训。5、资料员及时做好前期准备工作，建立本工程各类技术资料档案。第三节劳动力、材料、机械设备的准备1、材料准备根据预算工料分析情况，提出物质供应计划。供应计划分自购物质，和业主提供物质二个部分。供应计划应明确物质的名称、规格型号、材质要求、技术参数和分批供货的时间等要求，特别是对开工所需的物质，应派专人联系，必须按期落实到位，并提前做好进货物质的试配检验工作。2、机械设备准备项目部根据本方案提供主要施工机械设备表编制详细的施工机械设备计划，对于需租赁的设备应及时报设备租赁公司。施工前所有机械设备必须进行认真的检查，确保设备的性能完好。序号机械设备名称型号规格数量备注1交流电焊机BX-5002台
6、配套焊钳等小型工具2二级配电柜2个3三级配电柜2个根据施工量增加根据项目指挥据预算用工总量和形象进度用工曲线编制劳动力需求计划，提出专业、工种、用工时间等要求，并根据劳动力需求计划按优化组合、技术等级配置合理等原则进行组合，特殊工种应具有上岗操作证。第六章主要施工方法第一节未浇筑砂柱顶预埋件施工1、施工前期准备1.1、 准备吊具、索具及其它辅助工具（如楔铁）等。1.2、 准备连接材料、螺栓、电焊条等，电焊条选用E5016。2、主要施工工艺流程以甲方提供原始标高为准测量钢结构柱底标高一根据测量柱底标高安装预埋件一预埋件与现场碎柱钢筋连接加固一预埋件验收3、施工方法在施工前，根据中建三局提供原始标
7、高，将原始标高点测到皿一B区，V区及IB区碎柱上，然后在顶部放长尺下来，根据图纸钢结构柱底标高，将标高标识在碎柱钢筋上。以此标高点为原点，用水平仪将标高转测到各柱子上，每根柱子上测量两个点，用红油漆做好标示，方便预埋件安装时控制表面标高及水平度。使用工地上已有塔吊将预埋件摆放到位。以最边的柱为基准，控制埋件纵横轴线。将柱顶杂物清理干净后，把埋件摆放到位，根据纵横轴线，微调埋件，使埋件纵横中线与轴线对齐，然在埋件两边固定四根窄条钢板，钢板窄面与埋件相靠，底部用焊条焊接牢固，不允许有松动情况出现，然后将已测量好的标高点用水平尺反导在四根钢板上，并做好标示，两个施工人员各站一边，同时将埋件往上提，埋
8、件上表面与标示相平，点焊。此时只能先点焊一侧纵边，然后调整埋件，使另一侧纵边同钢板标示相平，再点焊。完成后，用水平尺进行检验，如有大的误差，则松动点焊位置，重新上述操作，如只有小误差，则高点压低，低点提高，直到水平尺水平气泡居中位置。然后对埋件与钢板连接部位加固，对埋件四周，用短钢板头与碎柱钢筋绑扎连接在一起，每块埋件连接六个点，埋件下部与钢筋焊接在一起，防止碎浇灌时，震动棒将埋件震动，产生偏移误差，不方便钢结构后一步施工。120740120（和 20S）16mm的娜-,三12。 25025012。740AA第二节已浇筑砂柱顶预埋件施工一、施工前期准备12.1、 备吊具、索具及其它辅助工具等。
9、12.2、 备连接材料、螺栓、电焊条等，电焊条选用E5016。具体选用情况应根据构件材质按拼装时的规定选用。二、主要施工工艺流程以甲方提供原始标高为准测量钢结构柱底标高一根据测量柱底标高安装预埋件一采用化学螺栓方法将埋件固定在碎柱顶一预埋件验收三、施工方法主要预埋施工方法同上所述。由于VIDB区，V区有部分碎已经浇筑，根据以上情况，预埋件施工采用下述方式：1、化学螺栓、工艺流程:（M24钻孔直径28mm,孔深30Omm）安装程序：钻孔-清孔-置入药剂管-钻入螺栓（螺杆必须用电锤钻旋入，不许直接敲入）-凝胶过程-硬化过程-固定物体1）、钻孔：先根据设计要求，按图纸间距、边距定好位置，在基层上钻孔
10、，孔径、孔深必须满足设计要求。2）、清孔：用空气压力吹管等工具将孔内浮灰及尘土清除，保持孔内清洁。3）、置入药剂管：将药剂管插入洁净的孔中，插入时树脂在手温条件下能象蜂蜜一样流动时，方可使用胶管。4）、钻入螺栓：用电钻旋入螺杆直至药剂流出为止。电钻一般使用冲击钻或手钻，钻速为750转/分。这时螺栓旋入，药剂管将破碎，树脂、固化剂和石英颗粒混合，并填充锚栓与孔壁之间的空隙。同时，锚栓也可以插入湿孔，但水必须排出钻孔，凝胶过程及硬化过程的等待时间必须加倍。5）、凝胶过程：保持安装工具不动，化学反应时间6）、硬化过程：取下安装工具静待药剂硬化，化学反应时间如表7）、固定物体：待药剂完全硬化后，加上垫
11、圈及六角螺母将物体固定便可。（2）、质量要求及控制1）、钻孔时最好使用与锚栓相匹配的钻头，并不得损伤钢筋。2）、清孔时必须将孔内尘土及浮灰清理干净。3）、药管在冬施时，应提前对其进行保温处理，以保证药管在插入钻孔时有足够的流动性（在手温时，树脂象蜂蜜一样流动）。4）、螺杆必须用电锤钻旋入，不许直接敲入。5）、钻孔内不得有积水。由于现在是梅雨季节，风力较大，碎柱高IOnl以上，钢结构柱平均高约为7m,已浇筑碎的碎柱顶埋件没有加固筋的拉扯，因此为了保证钢柱吊装后的稳定性，避免因为风大出现钢柱歪斜甚至掉下来的情况，因此在柱子安装完成后将柱子中间用钢条与脚手架连接起来，钢条一端跟柱子点焊牢固，另一端与
12、脚手架钢管绑扎在一起,一根柱子安装四个固定点，土建模板施工的时候,将固定件拆除。第七章进度计划及工期保证措施第一节进度计划1、编制原则1.1、 按均衡施工原则安排施工。1.2、 按充分保证关键工序施工质量原则安排施工。1.3、 按充分保证安全生产的原则安排施工。2、施工进度计划本工程工期计划工期根据总包方要求及现场土建施工进度，具体开工日期以甲方批准的开工报告为准，并根据总包方工期要求，没星期排除我方的施工进度图。由于非我方原因导致的工期顺延时间未考虑在内。第八章环境管理第一节目标指标环境目标指标为：遵规守法、达标排放、节约资源、保护环境。实现“四达标”、“二利用”、“一增强”。第二节环境因素
13、识别本工程生产安装过程中影响环境的因素主要存在以下几种可能：1、废铁屑等废弃物；2、噪声污染。3、施工中的废弃焊条等。第三节环境保证体系我方认真落实武汉市建筑工程文明施工管理办法（武汉市人民政府令第109号），并严格遵守武汉卷烟厂易地技改项目安全管理办法和湖北中烟黄鹤楼工业园治安保卫管理办法的有关规定。由项目负责人和负责生产、安全的有关人员及各施工队负责人组成文明施工领导小组，全面负责环境保护及文明施工的管理，定期或不定期地组织环境及文明施工大检查，对不符合要求的地方限期予以整改。第四节环境因素的控制和管理1、管理制度1.1、 遵守文明施工的规定，贯彻执行我公司文明施工的细则。1.2、 施工现
14、场必须保证通道畅通。1.3、 材料管理：料具堆放整齐，做到工完场清，余料堆放整齐。材料领用必须有施工计划，领用必须办理有关手续。1.4、 机械管理：所有机械设备必须按要求设置和停放。机构设备设置和使用必须严格遵守建筑机械使用安全技术规程。做好机械设备的清洁、润滑、坚固、调整、防腐等各项养护工作；机械应有明显安全标志和安全技术操作标志牌；必须设置专职或兼职机械管理人员，负责现场机械管理工作。1.5、 水、电管理：下班前必须将所有用电设备停机，节约生活用水。1.6、 建立文明、卫生、安全防护检查制度。项目部应经常组织定期或不定期检查，奖优罚劣，使职工有一个较为舒适的生活和工作环境。2、管理措施2.
15、1、 规范用水、用电管理，保持施工现场场容场貌的整洁、平整，安全通道畅通无阻，施工材料及设备按要求堆码整齐。2.2、 建立现场管理制度，严禁非施工人员进入施工区域。2.3、 工程完工后，及时清理废料、剩余材料，保证现场周围清洁整齐，废焊条头及废铁销等应全部放入总包方指定位置。2.4、 施工班组对施工时留下的废弃物品放在指定地点，严禁乱堆乱放。2.5、 现场施工人员在工程完工后，集中将施工时留下来的焊条头等清理，并放在总包方指定的地点。第九章安全管理方案第一节目标指标本项目安全生产目标：杜绝人身伤亡事故及重大设备事故，轻伤事故控制在3%。第二节危险源识别施工过程中主要存在以下几种可能意外伤害类型：1、触电（可能性主要是：带电体漏电，非带电体漏电异常带电）2、机械伤害（可能性主要是：操作人员的不安全行为，设备的不安全状态）3、物体打击（可能性主要是：吊运过程违规操作，成品及半成品堆放不符合要求）4、火灾及爆炸（可能性主要是：氧、乙缺及油漆异常燃烧或爆炸）5、高空坠落第三节安全保证体系1、
