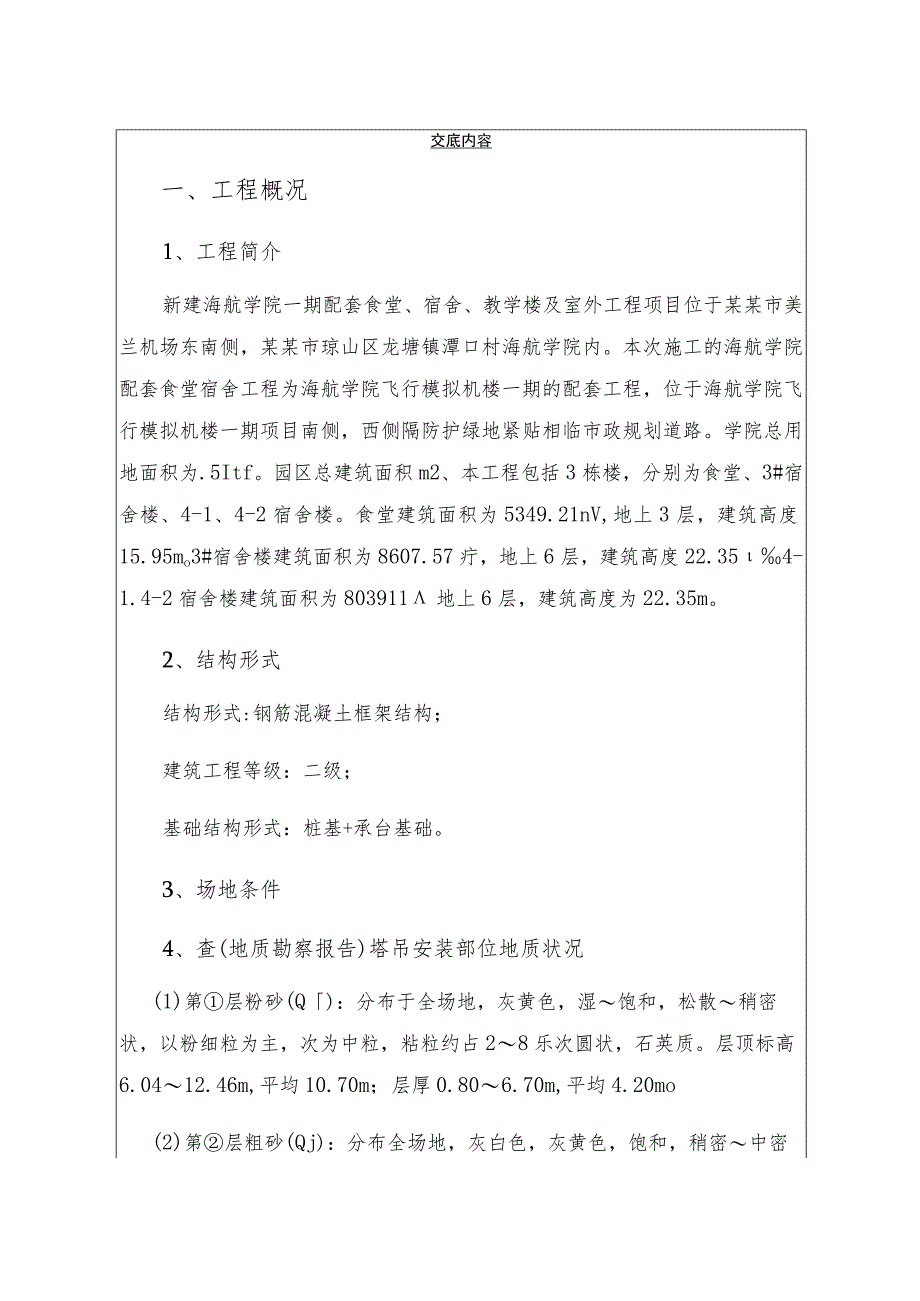

1、中国建筑项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码海航学院一期配套工程第页楼栋号分项工程名称塔吊基础工程工程量分包公司负责人交底内容一、工程概况1、工程简介新建海航学院一期配套食堂、宿舍、教学楼及室外工程项目位于某某市美兰机场东南侧,某某市琼山区龙塘镇潭口村海航学院内。本次施工的海航学院配套食堂宿舍工程为海航学院飞行模拟机楼一期的配套工程,位于海航学院飞行模拟机楼一期项目南侧,西侧隔防护绿地紧贴相临市政规划道路。学院总用地面积为.5Itf。园区总建筑面积m2、本工程包括3栋楼,分别为食堂、3#宿舍楼、4-1、4-2宿舍楼。食堂建筑面积为5349.21nV,地

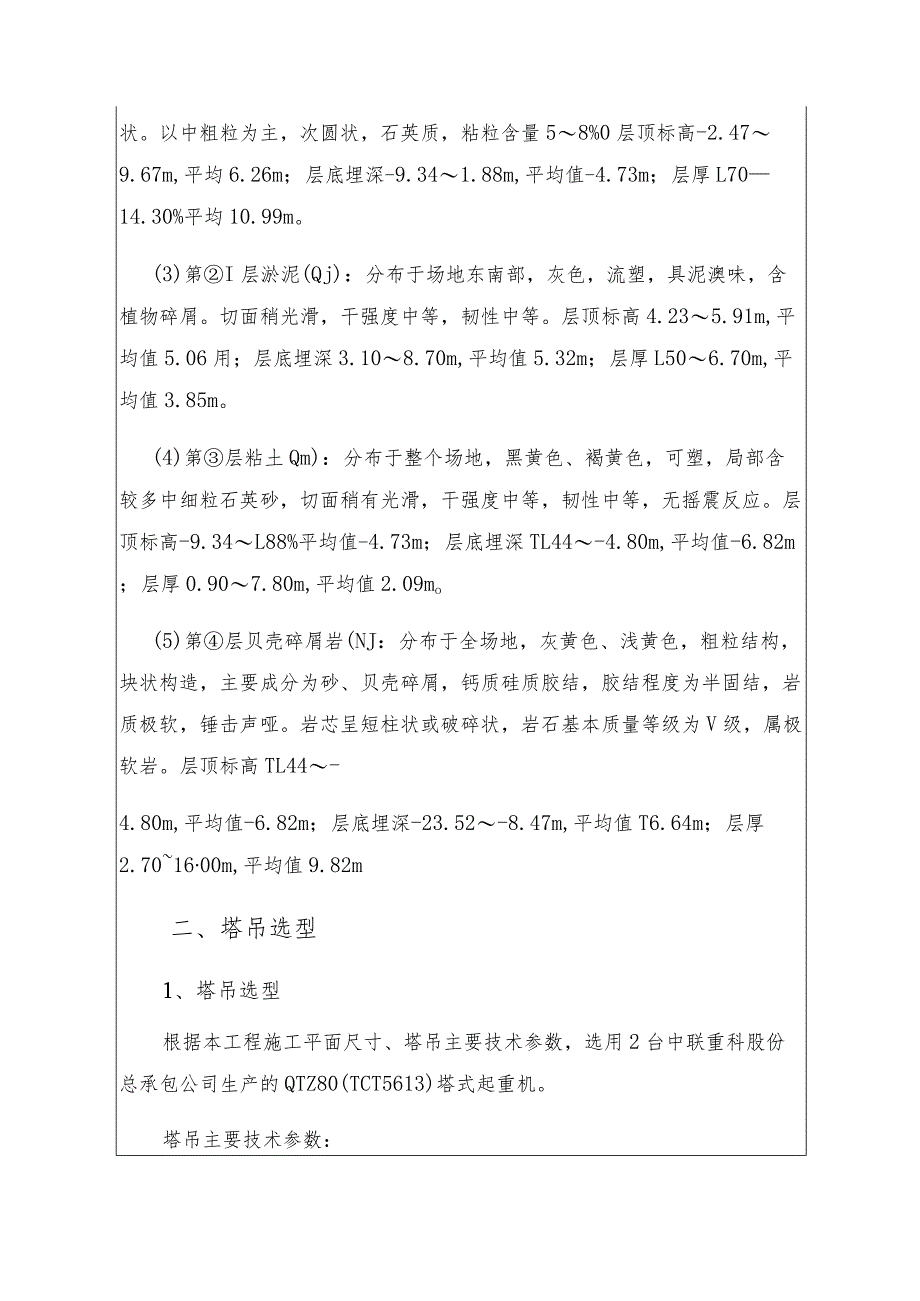

2、上3层,建筑高度15.95mo3#宿舍楼建筑面积为8607.57疔,地上6层,建筑高度22.354-1.4-2宿舍楼建筑面积为803911地上6层,建筑高度为22.35m。2、结构形式结构形式:钢筋混凝土框架结构;建筑工程等级:二级;基础结构形式:桩基+承台基础。3、场地条件4、查(地质勘察报告)塔吊安装部位地质状况(1)第层粉砂(Q):分布于全场地,灰黄色,湿饱和,松散稍密状,以粉细粒为主,次为中粒,粘粒约占28乐次圆状,石英质。层顶标高6.0412.46m,平均10.70m;层厚0.806.70m,平均4.20mo(2)第层粗砂(Qj):分布全场地,灰白色,灰黄色,饱和,稍密中密状。以中粗

3、粒为主,次圆状,石英质,粘粒含量58%0层顶标高-2.479.67m,平均6.26m;层底埋深-9.341.88m,平均值-4.73m;层厚L7014.30%平均10.99m。(3)第I层淤泥(Qj):分布于场地东南部,灰色,流塑,具泥澳味,含植物碎屑。切面稍光滑,干强度中等,韧性中等。层顶标高4.235.91m,平均值5.06用;层底埋深3.108.70m,平均值5.32m;层厚L506.70m,平均值3.85m。(4)第层粘土Qm):分布于整个场地,黑黄色、褐黄色,可塑,局部含较多中细粒石英砂,切面稍有光滑,干强度中等,韧性中等,无摇震反应。层顶标高-9.34L88%平均值-4.73m;层

4、底埋深TL44-4.80m,平均值-6.82m;层厚0.907.80m,平均值2.09mo(5)第层贝壳碎屑岩(NJ:分布于全场地,灰黄色、浅黄色,粗粒结构,块状构造,主要成分为砂、贝壳碎屑,钙质硅质胶结,胶结程度为半固结,岩质极软,锤击声哑。岩芯呈短柱状或破碎状,岩石基本质量等级为V级,属极软岩。层顶标高TL44-4.80m,平均值-6.82m;层底埋深-23.52-8.47m,平均值T6.64m;层厚2.701600m,平均值9.82m二、塔吊选型1、塔吊选型根据本工程施工平面尺寸、塔吊主要技术参数,选用2台中联重科股份总承包公司生产的QTZ80(TCT5613)塔式起重机。塔吊主要技术参

5、数:(1)最大起升高度为:141.3m(附着式)独立高度40.5m(2)起重臂长度56米;平衡臂长度:12.2m;平衡1530OKg(3)最大起重量:6000Kg(16.25m内);端部额定起量:100OKg;2、位置确定根据施工现场场地条件及食堂宿舍楼施工平面图,塔机技术参数,本工程包括一栋食堂、两栋宿舍,东、西方向建筑长度最大为100m,南、北面建筑宽度最大为166%根据建筑平面布置,采用2台型号QTZ80(TCT5613)塔式起重机,塔机自由高度41.5m,臂长56mo基本能大面覆盖食堂、宿舍大部分施工范围。塔吊定位详见附图塔吊平面位置布置图。3、基础选型综合本工程综合本工程地质条件及现

6、场实际情况,参照海航学院一期配套工程地质勘察报告及工程设计图纸,本塔吊基础采用承台基础。三、施工工艺(1)施工工艺流程场地平整f测量放线f土方开挖f塔吊基础施工f安装塔吊(2)塔吊基础施工方法测量放线定好基础位置,进行土方开挖,平整后浇筑100nmI厚C20混凝土垫层。钢筋制作安装a.钢筋在制作场下料制作好并编号,制作好后采用人工运至施工点。b.钢筋绑扎:钢筋绑扎前,核对钢筋的规格、品种、数量是否与钢筋放样表一致,如有遗漏或错误应立即增补或重新制作。钢筋绑扎应严格按照施工图纸和规范有关规定进行施工,钢筋绑扎位置必须准确,绑扎时加固必须牢固可靠,防止在校浇筑施工过程中发生偏移。钢筋绑扎要做到稀密

7、一致,横平竖直,无缺扣、漏扣或松扣。绑扎后及时垫上垫块,保证钢筋的保护层厚度。模板制作安装a.模板采用木模板,支撑采用48X3.5钢管脚手架和48X48木方。b.模板的拆除:模板必须在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后,方可拆除Q拆下的模板、配件和钢管等,运到指定的地点堆放好,并做到及时清理、维修和涂刷好隔离剂,以备后用。基础混凝土浇捣a.垫层为C20校,基础为C35校,校采用商品校。b.混凝土下料时不得正对地脚螺栓,防止地脚螺栓偏移,浇筑人员、物件等不得碰撞地脚螺栓。c.混凝土的振捣采用机械振捣,振动棒采用50型插入式振动棒,振捣时振动棒距离地脚螺栓的距离不得小于300mmo

8、d.混凝土的养护:浇筑完毕12小时后进行洒水养护,养护水同搅拌用水,养护时间不少于7天。e.沿承台边砌筑24Omm厚、2m高挡土墙,双面抹灰。提前预埋一根DN50的排水管在塔基承台边,将塔吊基础内的雨水和其它水,排至临近塔基的积水坑,用水泵抽至地下室顶面排水明沟,确保有良好的排水措施。电气装置的安装a.塔机的电气设备及电气元件,必须符合塔机的工作性能、工作环境等条件的要求,并有合格证书,供电系统必须采用TN-S系统。b.塔机采用三级配电二级漏电保护系统,同时应设短路保护及漏电保护装置,电机的主电路上,应装设短路、失压、过电流保护、零位保护、电源错相及断相保护,且分配电箱和开关箱要做好标识。C.

9、塔机的避雷采用自身避雷,接地点至少两个以上;避雷装置的冲击电阻不大于30。d.塔机的金属结构及所有电气设备的金属外壳应接地,接地电阻不应大于4四、质量标准及验收1、项目管理组织机构根据施工组织设计确定的项目组织机构建立项目管理组织机构。项目管理组织体系:项目经理各专业施工一为确保本工程质量,必须严格控制各分部分项工程施工质量,结合ISO-9002质量标准,建立和完善质保体系,实行从原材料到成品的全过程质量控制。2、质量管理(1)健全质保体系,严格控制影响产品质量的要素,采取有力的措施确保质量体系有效运行。(2)塔吊基础施工前,应做好专项的技术交底,明确质量要求,制定有效预防措施。(3)严格控制

10、材料质量、择优采用,以高质量的材料(成、半成品)来保证创一流的工程质量,并把好材料检测,试验工作。(4)加大管理力度,推动工程质量上水平。(5)加强对预埋件质量控制。设专人对预埋件的留设进行校对,以防漏埋、错设。3、保证质量的技术措施为确保塔吊基础施工质量达到现行质量检验评定标准规定的要求,建立以项目经理为组长,项目负责人为副组长,施工员、质检员、材料员、技术员、资料员、施工班组为主体的多层质量管理体系全面控制每一个分项工程质量。实行目标管理,进行目标分解,把责任落实到每一个人,采取各种不同措施途径,确保工程质量。4、塔吊基础预控措施(1)浇筑舲前必须清理干净桩底内杂土及积水。(2)地脚螺栓安

11、装必须牢固可靠,浇筑前必须进行仔细检查、复核,浇筑过程中不得碰撞,严防地脚螺栓偏移。(3)硅浇灌12小时后桩顶要覆盖或灌水养护,使硅一直处于湿润状态。五、安全施工及环保措施1、清除施工的地下障碍物,平整施工场地,认真查清地下管线,给排水管道等情况。2、基础坑边设置防护栏杆或孔洞盖板,防止人员掉入孔内。3、施工现场安全用电必须符合以下规定:(1)施工场内的一切电源、电路的安装和拆除,必须由持证电工专管,电器必须严格接地、接零和使用漏电保护器。(2)电器安装后经经验合格后方准接通电源使用。(3)多机作业用电必须分闸,严禁一闸多机和一闸多用。(4)施工现场电线、电缆必须按规定架空,严禁拖地和乱拉乱搭

12、。质量安全环保时间时间时间编制审核签发时间时间时间注:交底卡由现场管理工程师负责拟定,与施工计划安排相配套,交底卡中的安全、质量要求应分别经项目部质量、安全负责人会签,项目部生产经理对技术交底进行审核,再由项目部总工程师负责签发。施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴

13、安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
