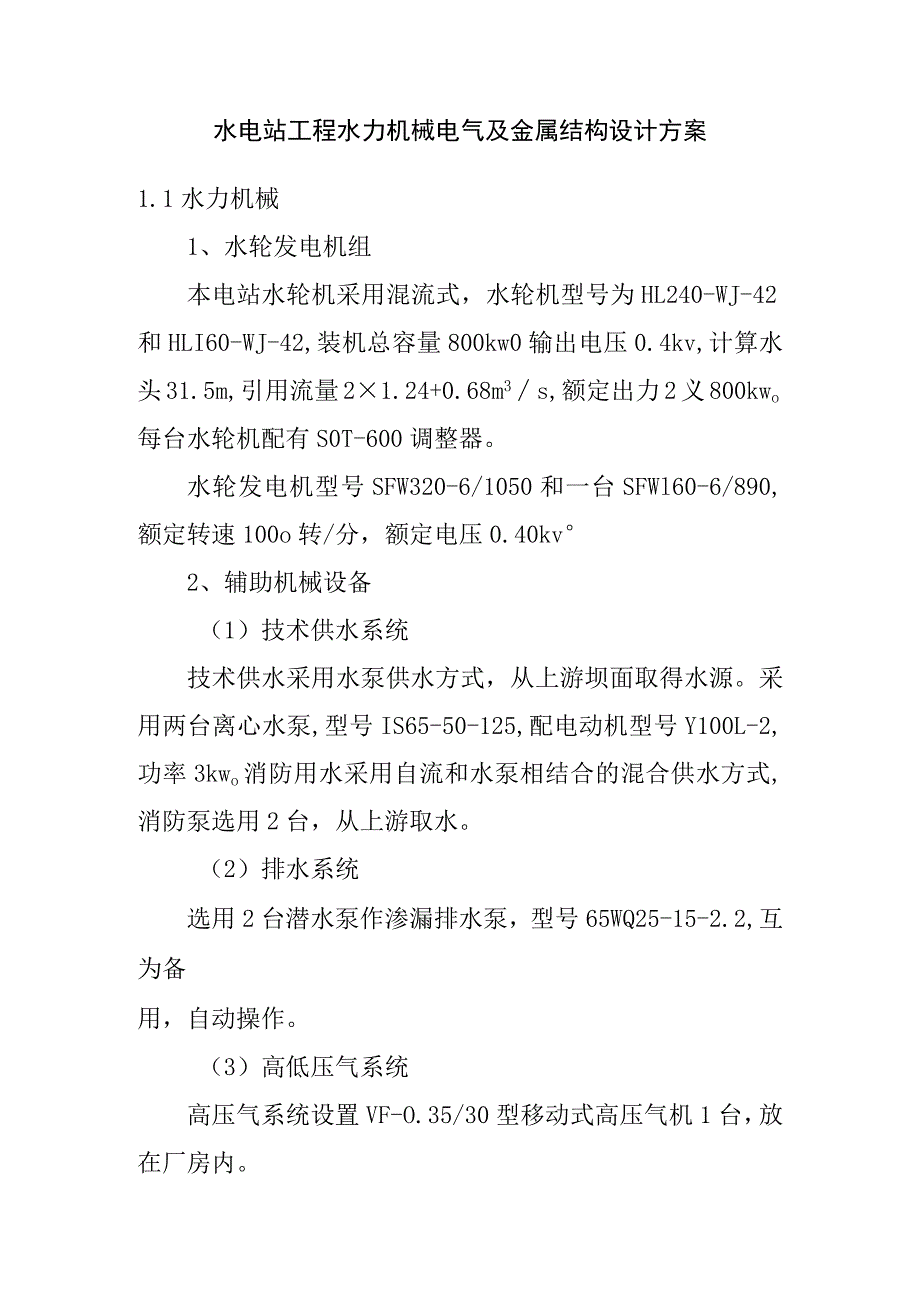

1、水电站工程水力机械电气及金属结构设计方案1.1水力机械1、水轮发电机组本电站水轮机采用混流式，水轮机型号为HL240-WJ-42和HLI60-WJ-42,装机总容量800kw0输出电压0.4kv,计算水头31.5m,引用流量21.24+0.68m3s,额定出力2义800kwo每台水轮机配有S0T-600调整器。水轮发电机型号SFW320-6/1050和一台SFWl60-6/890,额定转速100o转/分，额定电压0.40kv2、辅助机械设备（1）技术供水系统技术供水采用水泵供水方式，从上游坝面取得水源。采用两台离心水泵,型号IS65-50-125,配电动机型号Y100L-2,功率3kwo消防用

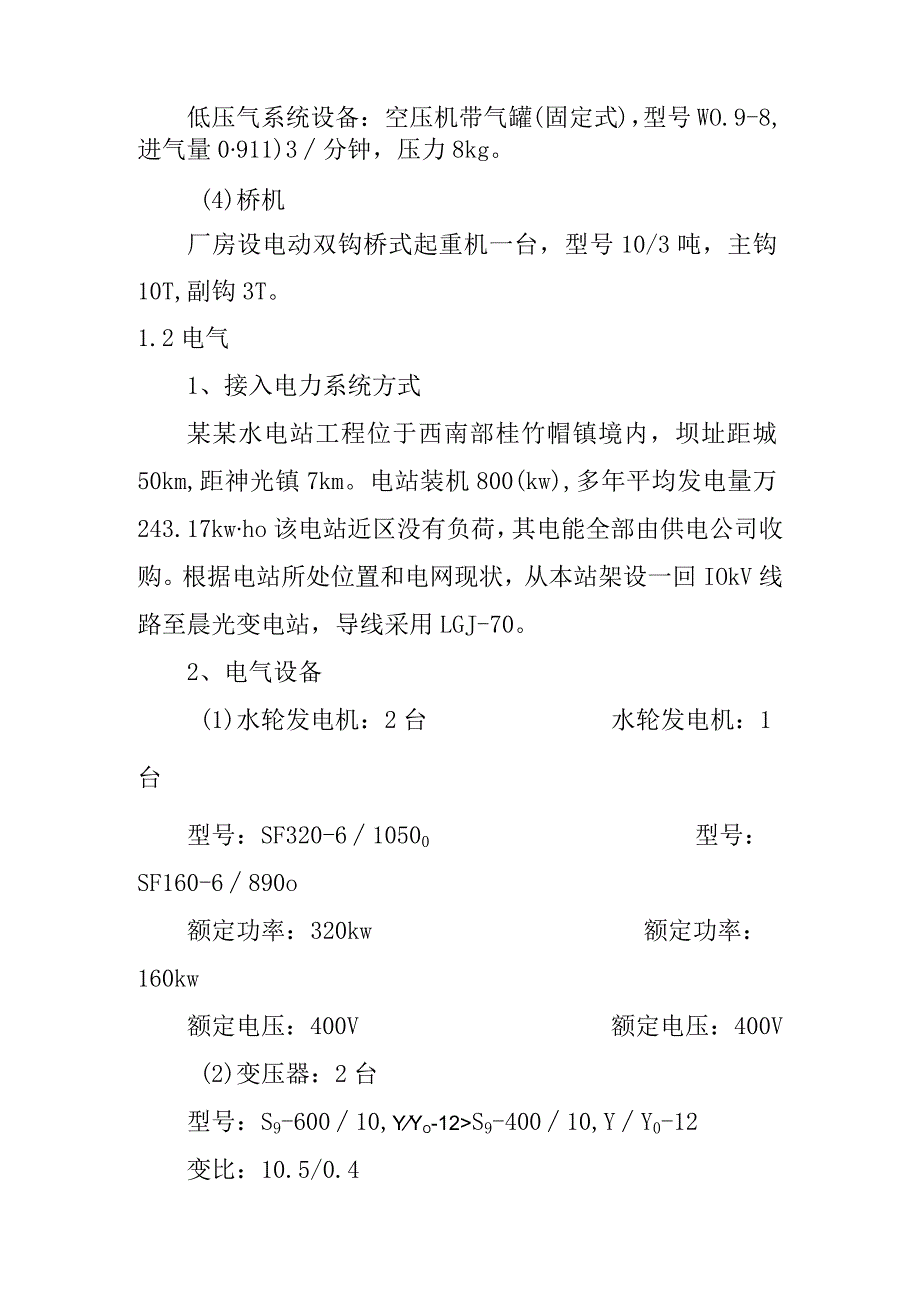

2、水采用自流和水泵相结合的混合供水方式,消防泵选用2台，从上游取水。（2）排水系统选用2台潜水泵作渗漏排水泵，型号65WQ25-15-2.2,互为备用，自动操作。（3）高低压气系统高压气系统设置VF-O.35/30型移动式高压气机1台，放在厂房内。低压气系统设备：空压机带气罐(固定式)，型号WO.9-8,进气量0911)3分钟，压力8kg。(4)桥机厂房设电动双钩桥式起重机一台，型号10/3吨，主钩10T,副钩3T。1.2电气1、接入电力系统方式某某水电站工程位于西南部桂竹帽镇境内，坝址距城50km,距神光镇7km。电站装机800(kw),多年平均发电量万243.17kwho该电站近区没有负荷，

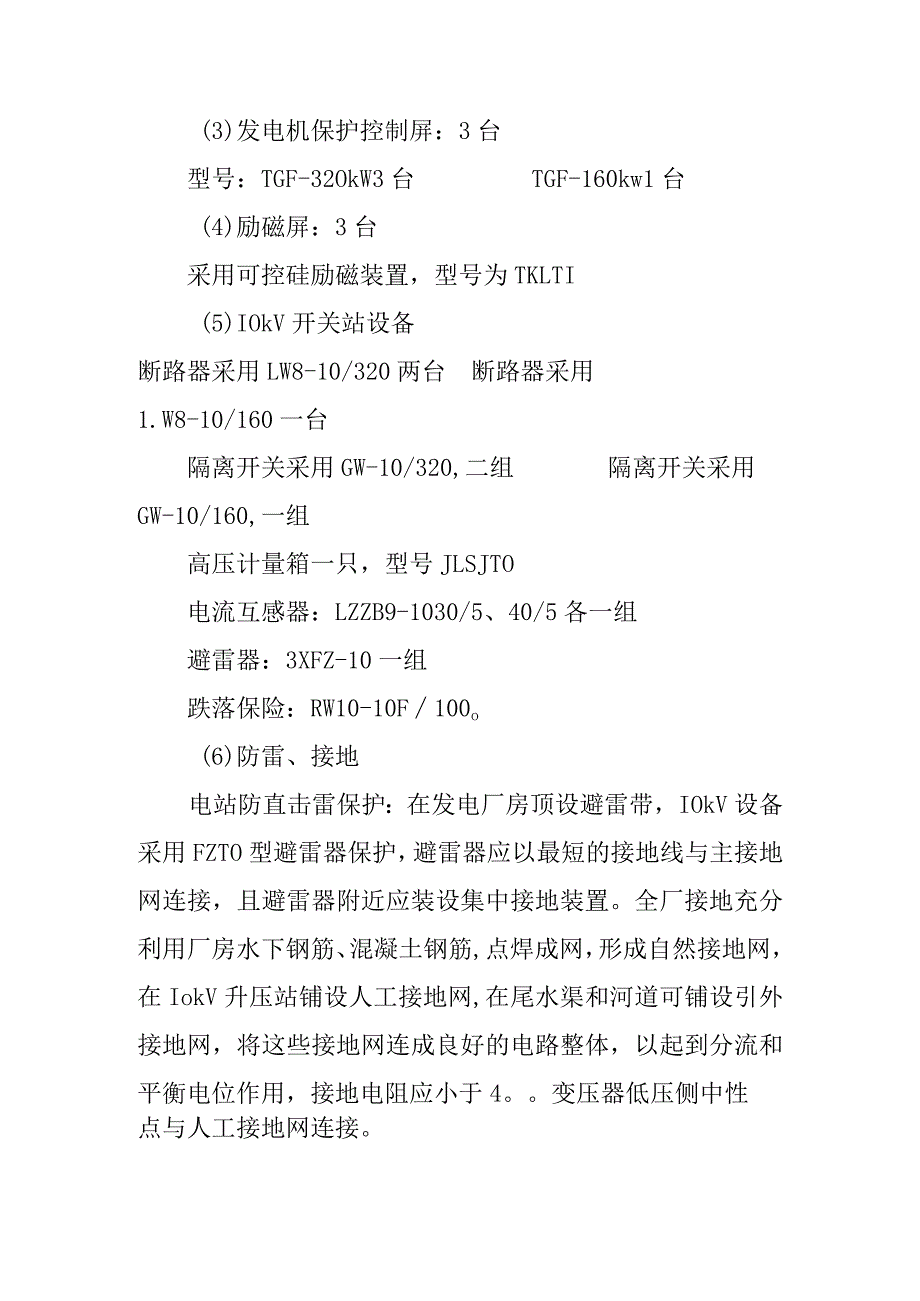

3、其电能全部由供电公司收购。根据电站所处位置和电网现状，从本站架设一回IOkV线路至晨光变电站，导线采用LGJ-70。2、电气设备(1)水轮发电机：2台水轮发电机：1台型号：SF320-610500型号：SF160-6890o额定功率：320kw额定功率：160kw额定电压：400V额定电压：400V(2)变压器：2台型号：S9-60010,YYo-12S9-40010,YY0-12变比：10.5/0.4(3)发电机保护控制屏：3台型号：TGF-32OkW3台TGF-160kw1台(4)励磁屏：3台采用可控硅励磁装置，型号为TKLTI(5)IOkV开关站设备断路器采用LW8-10/320两台断路
4、器采用1.W8-10/160一台隔离开关采用GW-10/320,二组隔离开关采用GW-10/160,一组高压计量箱一只，型号JLSJTO电流互感器：LZZB9-1030/5、40/5各一组避雷器：3XFZ-10一组跌落保险：RW10-10F100o(6)防雷、接地电站防直击雷保护：在发电厂房顶设避雷带，IOkV设备采用FZTO型避雷器保护，避雷器应以最短的接地线与主接地网连接，且避雷器附近应装设集中接地装置。全厂接地充分利用厂房水下钢筋、混凝土钢筋,点焊成网，形成自然接地网，在IokV升压站铺设人工接地网,在尾水渠和河道可铺设引外接地网，将这些接地网连成良好的电路整体，以起到分流和平衡电位作用
5、，接地电阻应小于4。变压器低压侧中性点与人工接地网连接。1.3金属结构某某水电站金属结构设计包括：大坝闸阀，引水隧洞、压力钢管。在进水口设置栏污栅，设置检修闸门，在发电机进水口设置事故蝶阀。闸门的布置型式按水利水电工程钢闸门设计规范(DL/T5013-95)中有关规定。1、机组起重设备根据厂家提供的机组资料，选用一台电动双钩桥式起重机，起重量10/3吨，升高5.2m,跨度L3m。2、发电引水压力管道金属结构该电站为引水式布置，发电引水隧洞最大引用流量为3.16m7s,隧洞进口断面Dg=L6(m),隧洞全长1984.27m；隧洞出口至厂房段压力钢管长28m,管径Dg=1300,钢管厚IO03、拦污栅发电进水口前端设置拦污栅，孔口尺寸为2.1X2.1(宽X高)，栏污栅采用叠梁式结构型式。4.检修闸门及事故蝶阀为了在发电引水系统发生事故时能封闭孔口，在发电机进水口段设置事故蝶阀，大坝左侧安装二个闸阀便于排沙及维修隧洞放空之用。
