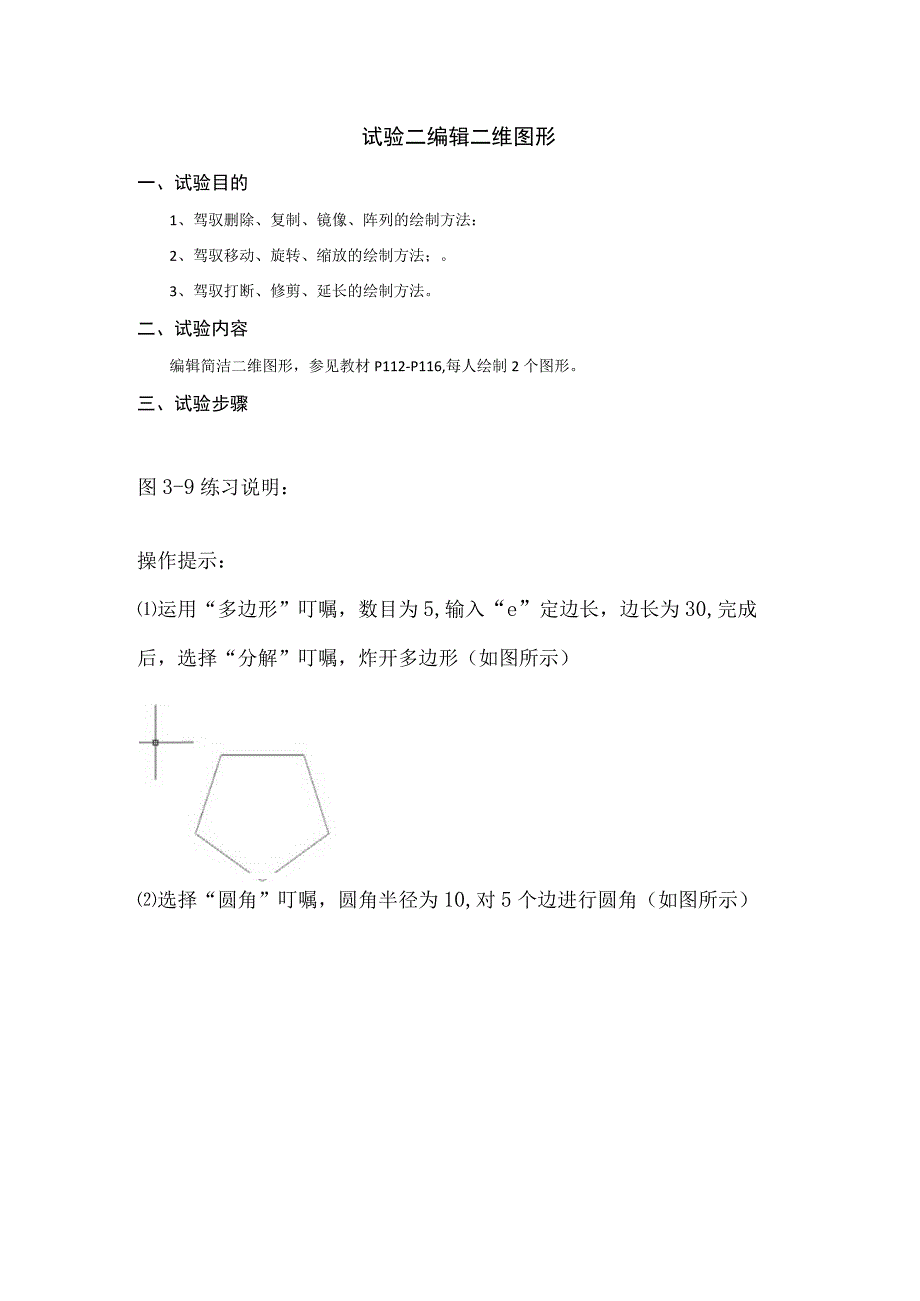

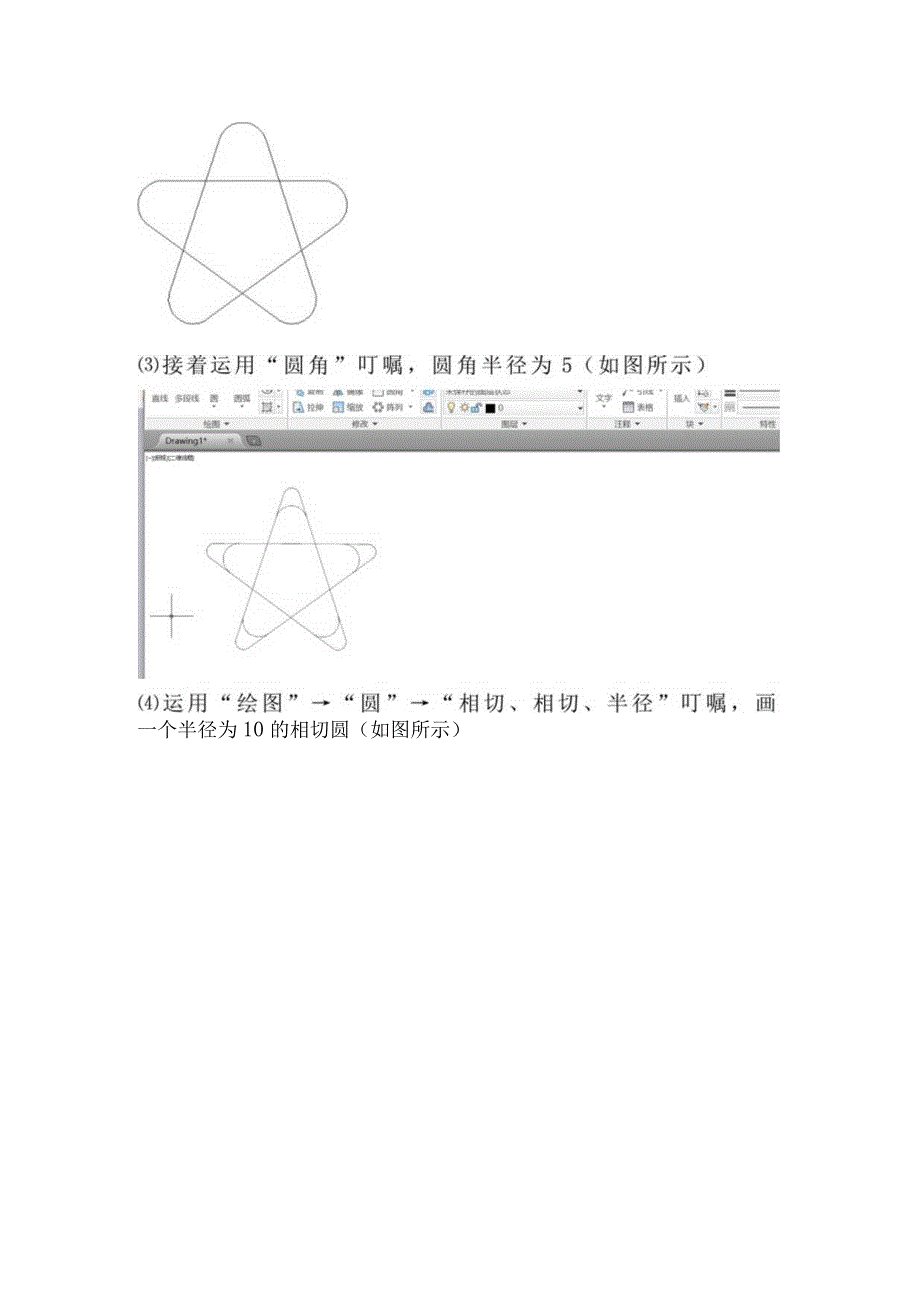

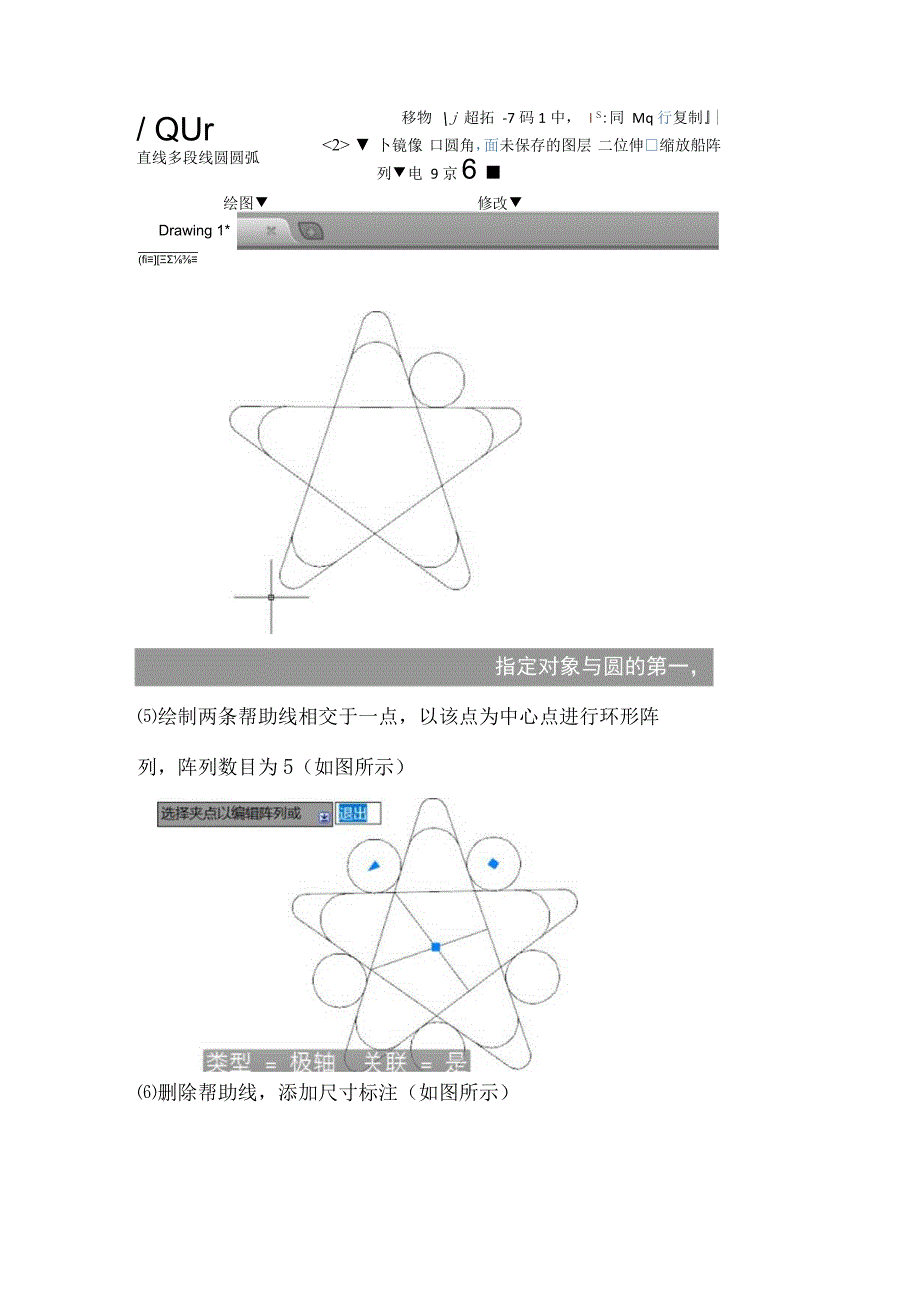

试验二编辑二维图形一、试验目的1、驾驭删除、复制、镜像、阵列的绘制方法：2、驾驭移动、旋转、缩放的绘制方法；。3、驾驭打断、修剪、延长的绘制方法。二、试验内容编辑简洁二维图形，参见教材P112-P116,每人绘制2个图形。三、试验步骤图3-9练习说明：操作提示：运用“多边形”叮嘱，数目为5,输入“e”定边长，边长为30,完成后，选择“分解”叮嘱，炸开多边形（如图所示）选择“圆角”叮嘱，圆角半径为10,对5个边进行圆角（如图所示）一个半径为10的相切圆（如图所示）/ QUr直线多段线圆圆弧 移物 j 超拓 -7码1中， I S:同 Mq 行复制|卜镜像 口圆角，面未保存的图层 二位伸缩放船阵列电 9京6 绘图修改Drawing 1*(fi指定对象与圆的第一，绘制两条帮助线相交于一点，以该点为中心点进行环形阵列，阵列数目为5（如图所示）删除帮助线，添加尺寸标注（如图所示）图3-6操作提示：先画一个半径为10的圆，便利复制计算（如图所示）运用“分解”叮嘱，删除多余的两个圆（如图所示）以圆心为角点，绘制一个帮助矩形，然后向外偏移，偏移距离为10（如图所示）运用“缩放”叮嘱，进行参照（R）缩放，缩放为题目要求尺寸（如图所示）
