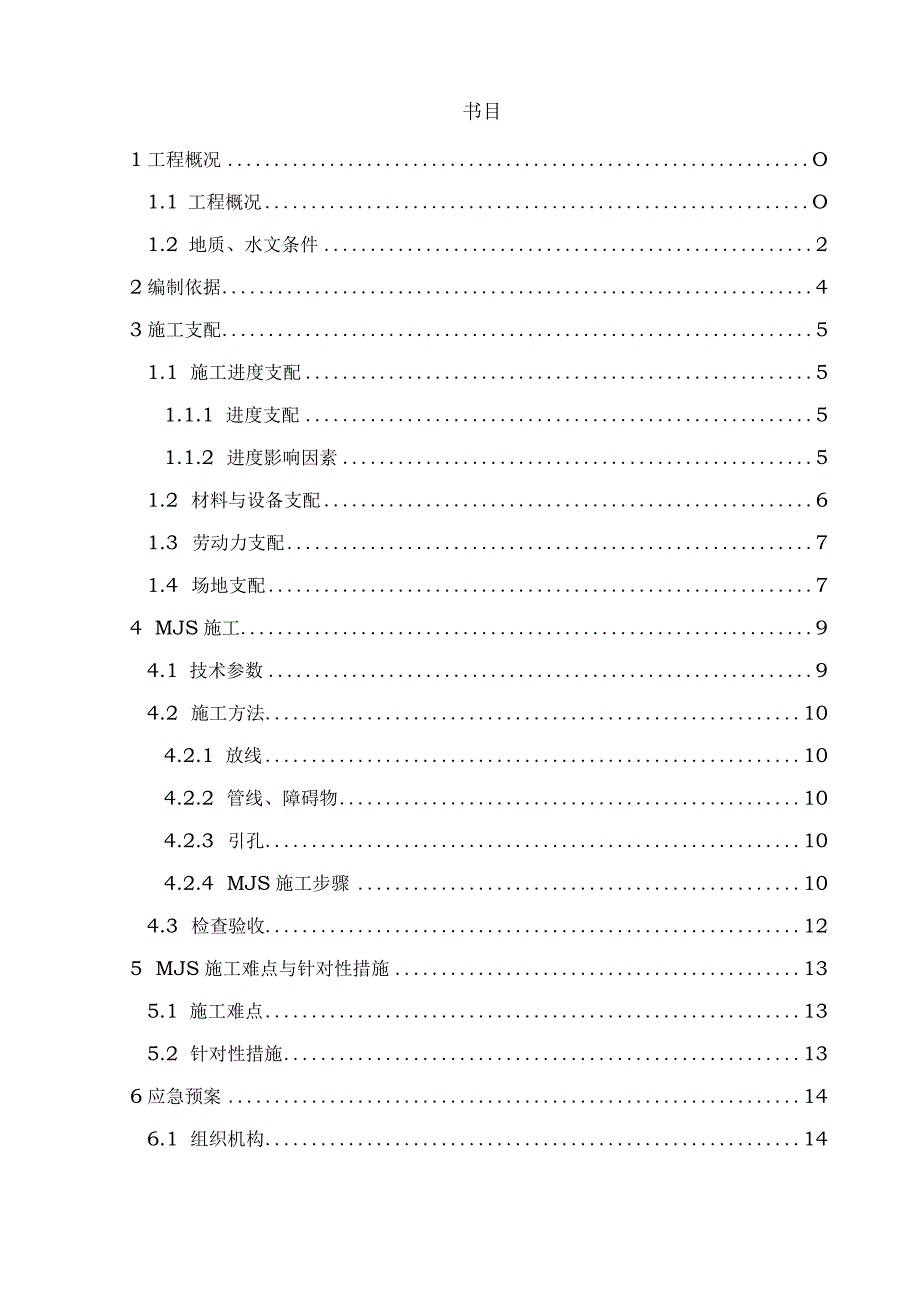

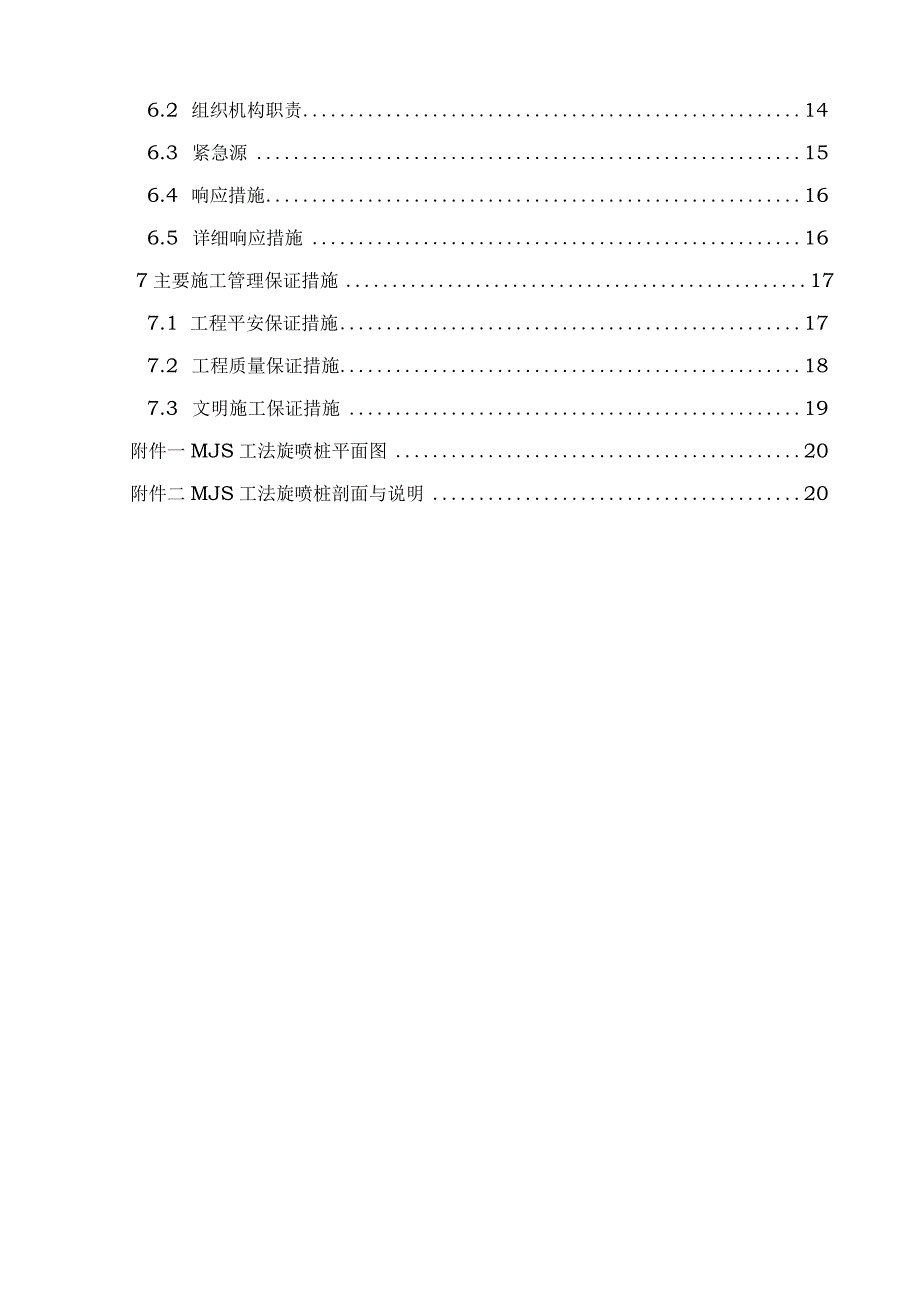

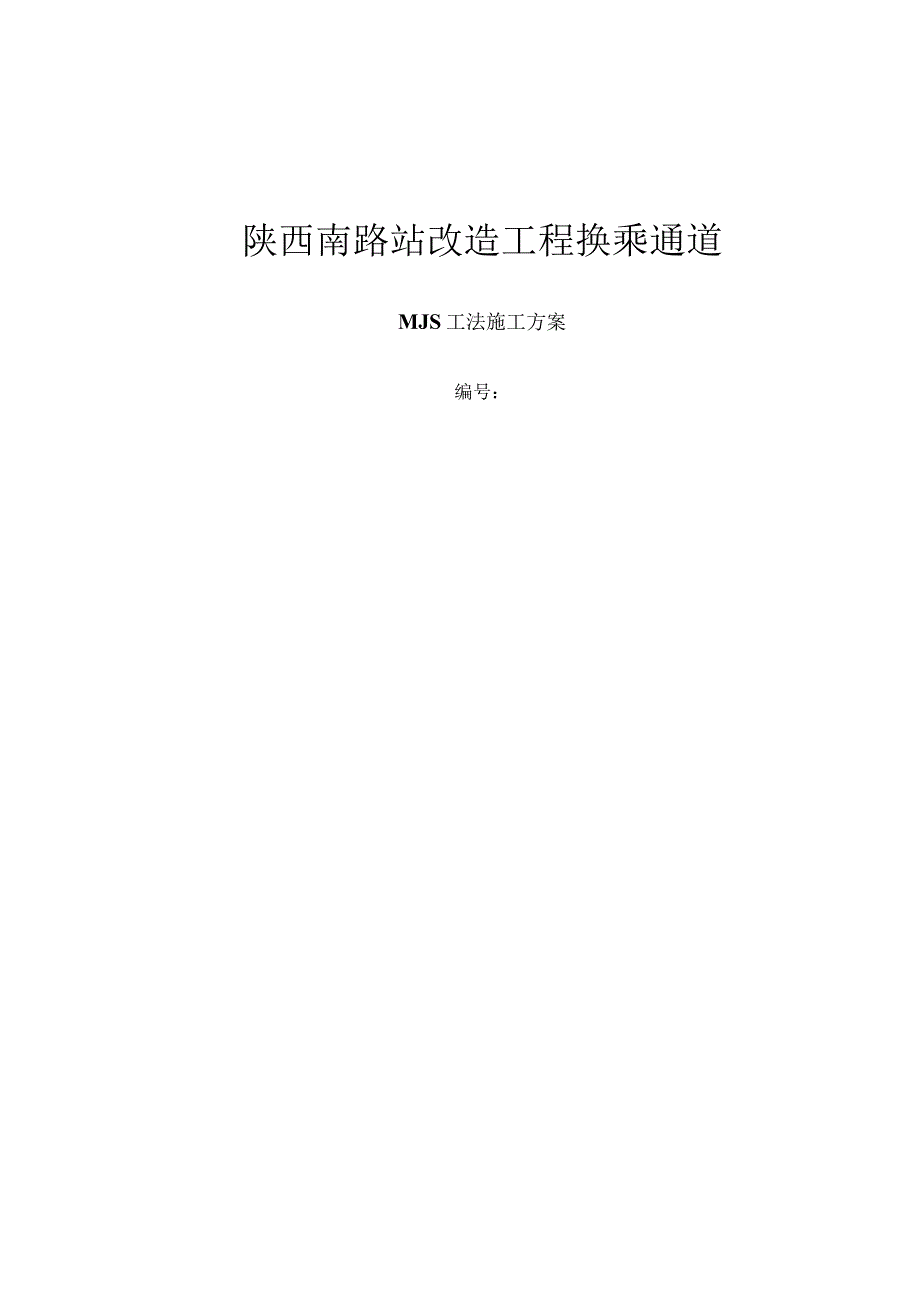

1、陕西南路站改造工程换乘通道MJS工法施工方案编号:书目1工程概况O1.1 工程概况O1.2 地质、水文条件22编制依据43施工支配51.1 施工进度支配51.1.1 进度支配51.1.2 进度影响因素51.2 材料与设备支配61.3 劳动力支配71.4 场地支配74 MJS施工94.1 技术参数94.2 施工方法104.2.1 放线104.2.2 管线、障碍物104.2.3 引孔104.2.4 MJS施工步骤104.3 检查验收125 MJS施工难点与针对性措施135.1 施工难点135.2 针对性措施136应急预案146.1 组织机构146.2 组织机构职责146.3 紧急源156.4 响应

2、措施166.5 详细响应措施167主要施工管理保证措施177.1 工程平安保证措施177.2 工程质量保证措施187.3 文明施工保证措施19附件一MJS工法旋喷桩平面图20附件二MJS工法旋喷桩剖面与说明201.1工程概况1、工程名称:陕西南路站改造工程换乘通道施工2、建筑地点:上海市徐汇区陕西南路淮海中路交叉口3、建设单位:上海轨道交通12号线发展有限公司4、设计单位:上海市隧道工程轨道交通设计探讨院5、施工单位:上海市基础工程集团有限公司基坑开挖深度9m,坑内除部分区域,满堂加固。换乘通道围护结构形式为钻孔灌注桩+旋喷桩止水,钻孔灌注桩桩长22m、直径800mm、间距950mm;外部接受

3、旋喷桩止水,旋喷桩桩长21m。基坑围护结构分三部分,一侧紧邻1号线与12号线隧道,考虑对地铁的爱惜,选用MJS旋喷桩进行止水。依据MJS工法桩与本工程地质适用性,设计桩径2400mm,搭接800mm,间距1600mm。为避开对地铁轨道产生干脆影响,地铁轨道标高内接受背向半圆摆喷。MJS工法桩设计工程量如表1-1:表1-1MJS工法工程量桩型内容桩径(m)桩型截面积(m2)桩长(m)单桩量(m3)根数方量(m3)理论水泥(T)-MJS2.43604.52392195.0027665.01478.81二MJS2.43604.523923104.050121248.59898.99三MJS2.436

4、04.52391567.8585339.29244.29MJS2.41802.2619613.57267.8648.86四MJS2.436O4.52391254.2872108.5778.17MJS2.418O2.2619920.35840.7229.31五MJS2.436O4.5239418.09612217.15156.35合计382687.191934.78备注:实际工作量将依据设计蓝图进行调整,以实际施工工作量为准。上海地下水主要为松散岩类孔隙水,孔隙水按形成时代、成因和水理特征可划分为潜水含水层、承压水含水层,对本工程有影响的地下水类型分为潜水和承压水。拟建场地潜水埋深在4m范围内受

5、气温变更影响,4m以下水温较为稳定,一般为1618。本次加固主要在1、1-1、1-2层土中进行。第层承压水埋深约为7.4米,第层顶部距离加固体5.5米,对本次加固影响很小。详细土层地质参数见下表:表2-1地层特性参数表土层层号土层名称层底深度(m)粘聚力CkPa土层描述1填土1.6013上部为杂填土,由砖块、碎石等组成,下部以灰一灰黄色粘性土为主,夹碎石、煤渣。砖块等,土质不均。1褐黄灰黄色粉质粘土3.0012含铁镒质结核和氧化铁斑点。无摇振反应,稍显光泽,干强度中等,韧性中等。1灰色淤泥质粉质粘土7.8013夹薄层和团块状粉土,无摇振反应,稍显光泽,干强度中等,韧性中等。1灰色淤泥质粉土16

6、.0013夹少许有机质条纹与少量薄层与团块状粉,无摇振反应,切面光滑,干强度高,韧性高。1-1灰色粘土22.0016夹泥钙质结核和腐植物,夹少量薄层粉性土,无摇振反应,切面光滑,干强度高,韧性高。1-2灰色粉质粘27.5017夹泥钙质结核和腐植物,一般土质尚匀整、局部土质不均夹粉土层或粉土透镜体,S14CC2孔和Q13XC17孔粉土高,干强度中等,韧性中等。暗绿草黄色粉质粘土31.2O37含铁镒质结核和氧化铁斑点,土质良好,无摇振反应,稍显光泽,干强度中等,韧性中等。1草黄砂质粉40.305夹少量薄层粘性土,土性良好,摇振反应快速,无光泽,干强度低,韧性低。本施工方案依据有关设计图纸、工程勘察

7、资料和技术规范要求,参照国家与上海市的有关规范要求,并结合了我司在类似工程的成功阅历,围围着确保平安、保证质量、保证工期、降低造价的目标来编制的。主要依据包括:1、本工程基坑围护施工图纸2、本工程岩土工程勘察报告3、现行国家、行业与地方施工技术规范与有关规定:通用硅酸盐水泥(GB175-2023/XGl-2023)建筑地基基础工程施工质量验收规范(GB50202-2023)(GB50007-2023)(GB50108-2023)(JGJ79-2023)(JGJ120-2023)建筑地基基础设计规范地下工程防水技术规范建筑地基处理技术规范建筑基坑支护技术规程地基基础设计规范(DBJ08-11-2

8、023)3.1 施工进度支配3.1.1 进度支配拟定总工期为54天。以实际开工日期为准,实际工期依据后期作业状况,在工作中进行调整。1、施工准备阶段:MJS设备的组装、泥浆池砌筑、开样沟、材料进场等准备工作,支配7天。2、施工阶段:依据设计桩型与深度MJS工法单套设备施工频率为3天/2根(4m深:0.5天/根),工期为45天;3、MJS设备出场,预料2天。表3-1施工进度支配表工序工期日历天数(d)7d45d2d进场准备7dMJS施工45d退场2d总工期54d3.1.2进度影响因素1、设备故障。2、地下障碍物。3、场地。4、泥浆外运。5、水、电、材料供应。6、夜间施工许可。7、其他工序影响C3

9、.2 材料与设备支配1、材料支配MJS主要材料为水泥,接受PQ42.5级散装水泥,依据工期进度支配水泥进场。现场水源应为清洁水,接入水流量应为2英寸以上管道,流量大于10m3ho全部设备额定总功率约为320KW,考虑现场生活用电等,电源应满足350KW功率满负荷运转。对施工运用的材料与零配件,编写材料申请表,由专人负责购买,并做好相关记录。水泥的供应单位必需是具有国家或当地建筑业管理办公室颁发的备案证明的单位。运用的水泥、粗细骨料必需符合有关规定并备有质量证明单、化验单,水泥进场时需供应质量保证书、产品合格证与3天和28天强度报告证明书。500T水泥为一个检验批,现场取样,与时将水泥送试验室进

10、行性能检测复试,检测合格后方可运用。2、设备支配施工设备除MJS设备外,还配有挖机、吊机、引孔机等相关设备。全部设备进场后将合格证等资料进行报验,现场检查验收后方可运用。设备实行定机定员制度,操作人员必需持证上岗。详细设备见表3-2:表3-2MJS工法施工设备、仪器配备表序号设备名称规格数量功率(KW)1MJS工法主机MJS-40VH1台372高压泵GF-120SV1台903高压泵GF-75SV1台554空压机SA18A1台555泥浆搅拌系统BZ-20L1套56.56泥浆泵3PNL1台7.57沟通电焊机BX1-500F-31台22(不常用)8引孔机XY-2型1台229高压镐灯IKW若干510挖

11、机Ex-2001台11吊车25t1台(场地允许)合计用电最高峰328kw3.3劳动力支配表3-3专职平安人员、特殊工种配备支配表岗位人数职责平安员1现场平安监督管理电焊工1焊接、气割作业起重工2起重作业指挥电工2施工用电保障小计63.4场地支配1、设备的摆放场地要合理选择,既要考虑施工车辆出入、材料进场与废浆外运的便利,又要考虑不影响自己和其他单位的正常施工,还要充分考虑接电、接水的便利性。2、按要求做好施工区域的清理工作,保持现场内外道路清洁。、3、做好设备安装与调试工作,确保机械在开工后能正常运转。确保泥浆运输过程中的环保要求。6、合理支配夜晚施工照明措施,并且确保照明不影响四周社区,夜间

12、施工照明灯罩的运用率达到100%。7、场地需求,设备后台需求120平方;泥浆池应满足一天施工的废浆储量200立方,考虑晾晒等,需求200平方,并需着重考虑外运。4MJS施工4.1技术参数表4-1MJS施工参数表序号内容参数序号内容参数1桩径2400mm9削孔水压力1030MPa2水灰比1:110成桩角度误差限制l1003水泥浆压力40MPa11提升速度40、20minm4水泥浆浆液流量90Lmin12步距行程25mm5主空气压力0.7L05MPa13步距提升时间60、30s6主空气流量1.02.0Nm3min14转速34rpm7倒吸水压力020MPa15地内压力L3L6系数8倒吸水流量060L

13、min16水泥掺量40%4.2.1 放线接受全站仪在施工区域内布置限制点,通过限制点进行桩位放样。4.2.2 管线、障碍物施工区域原存在很多管线,需总包单位进行管线交底;依据总包供应的状况,推断施工区域障碍物状况。并开挖样沟,进行管线排查。4.2.3 引孔1、为了保证工期,需预先成孔。2、引孔机选用xy-2型钻机,钻头需配备三叶钻头与金刚石钻头,以便破除局部障碍。3、由于成孔质量对MJS施工有很大影响,必需按技术参数进行施工,保证成孔中心与桩位中心误差小于50mm,深度大于设计深度Im以上,垂直度误差小于1/100。4、除隧道标高内,其余运用2m以上岩心管结合金刚石钻头进行导正弓I孔,保证垂直度。有条件对成桩垂直度进行抽查。4.2.4 MJS施工步骤1、连接电源、数据线、各路管线、钻头和地内压力监测显示器连接,确认在钻头无荷载的状况下清零,管线连接确保密封,使管内没有空气。
