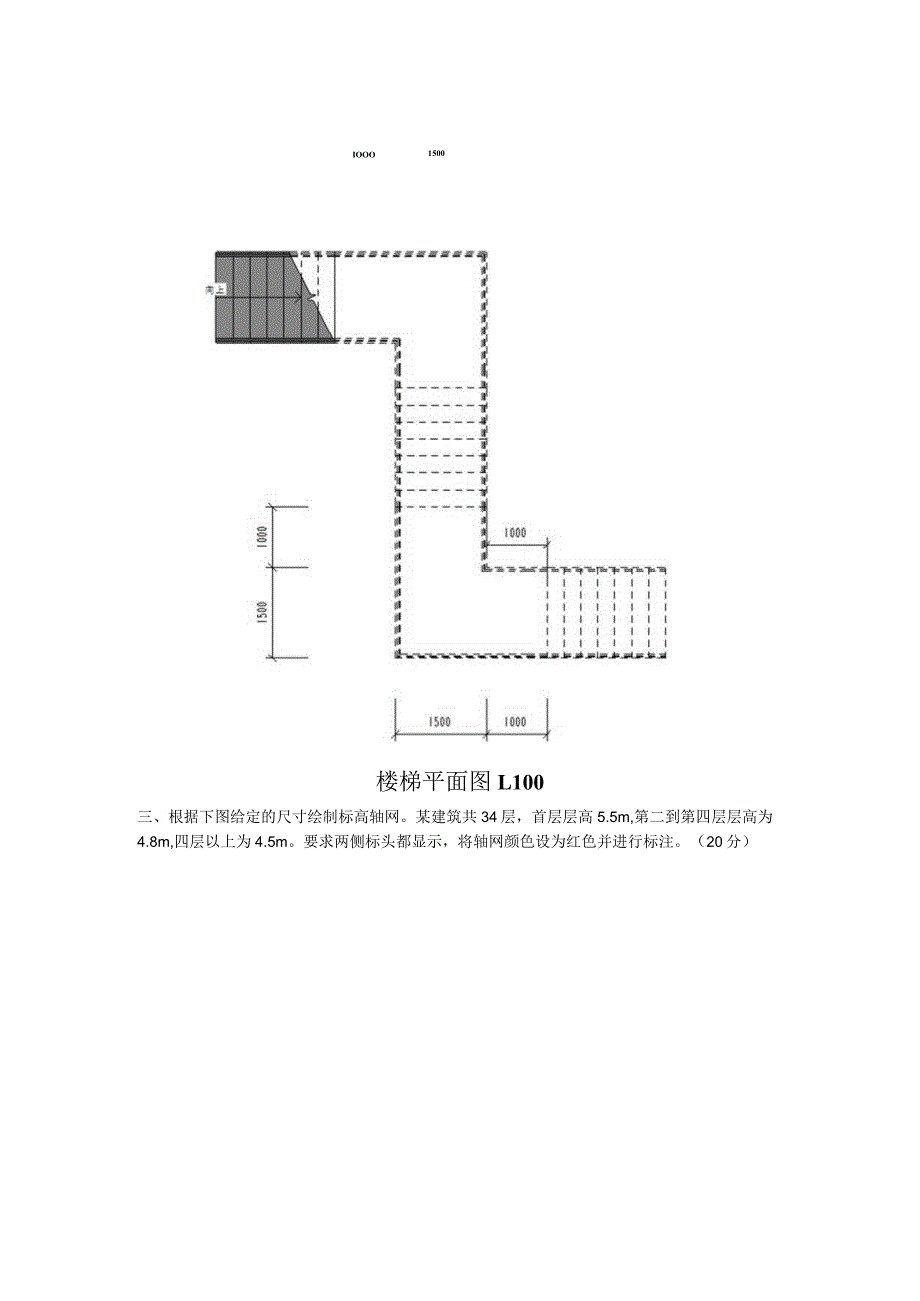

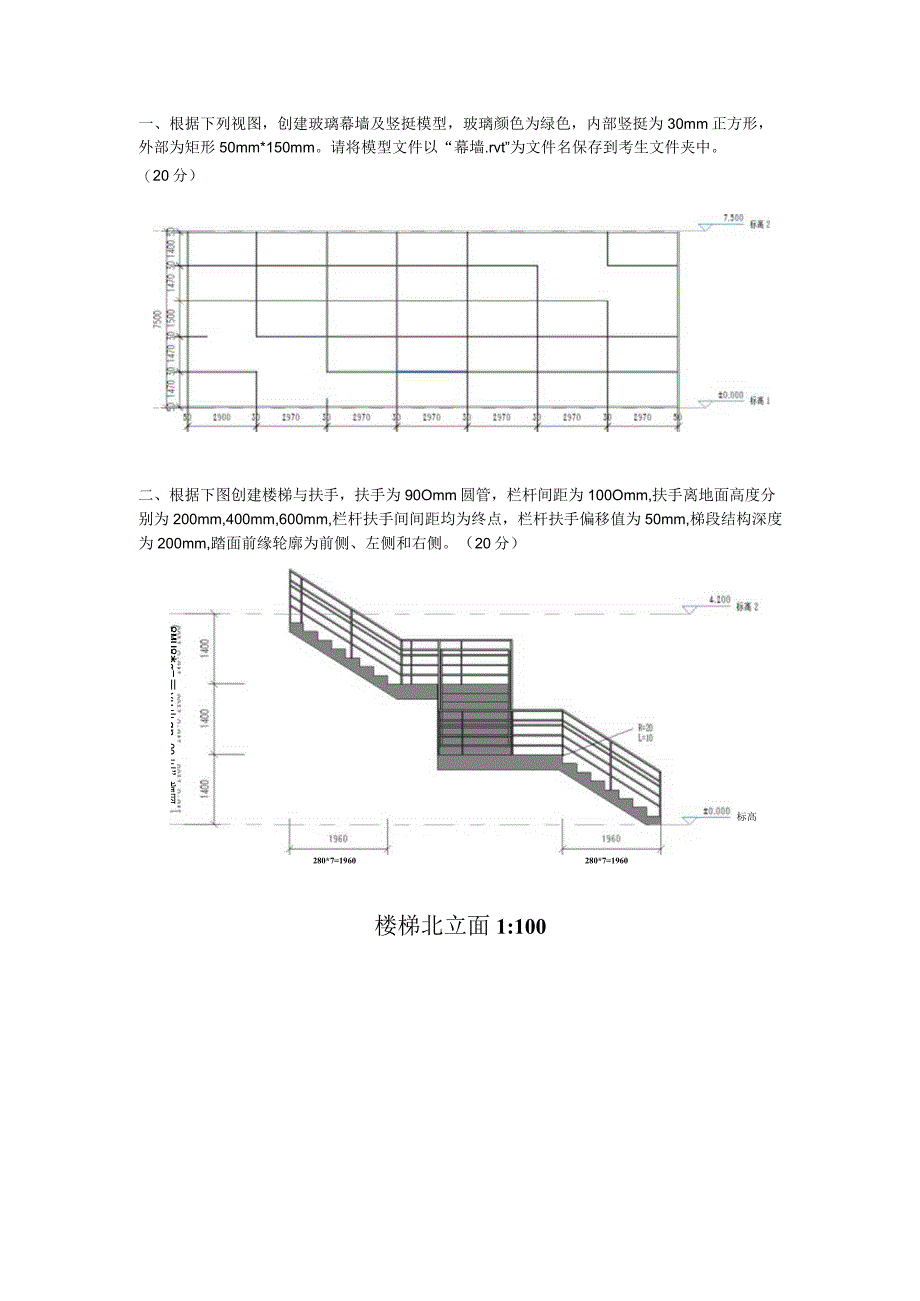

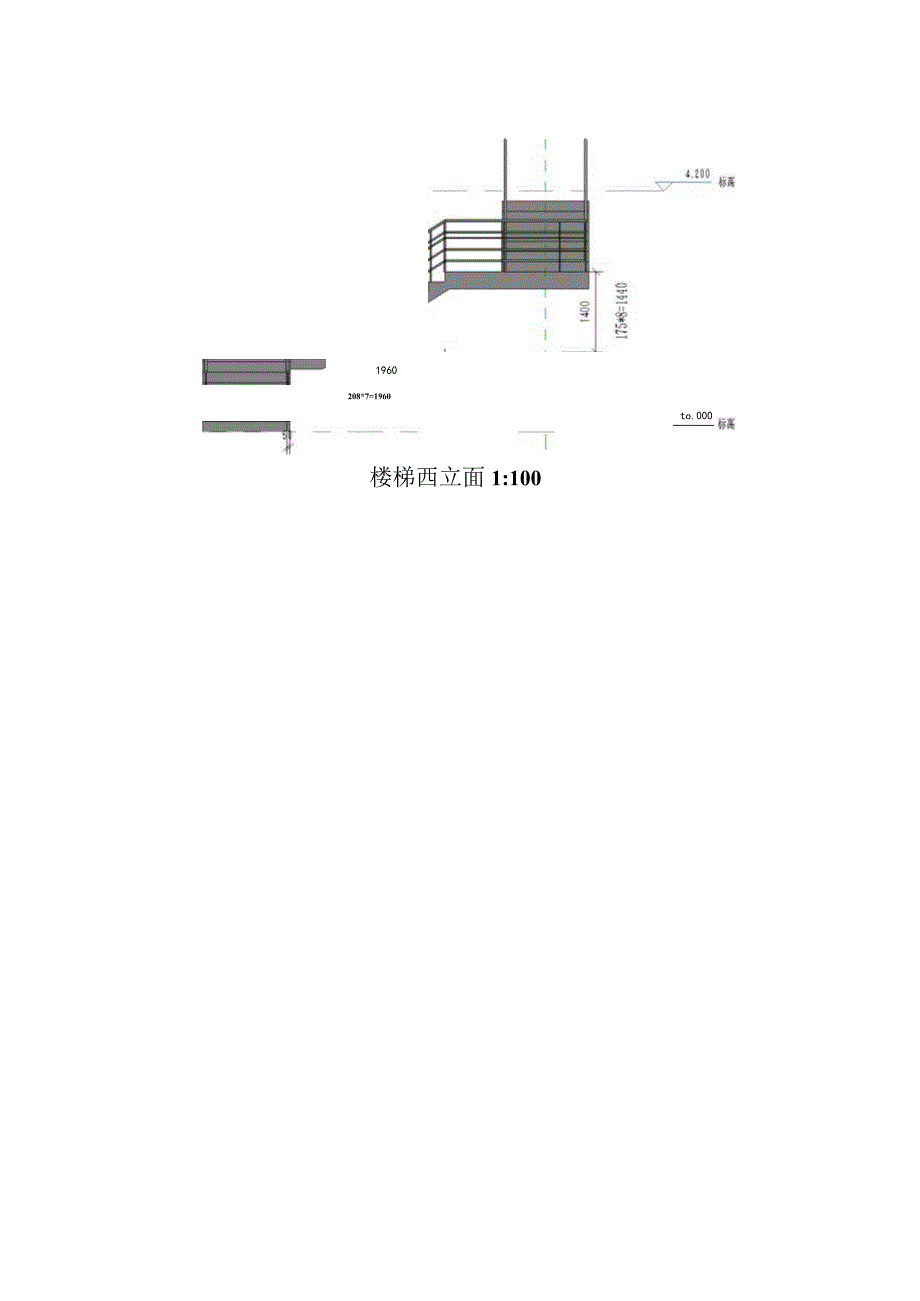

一、根据下列视图,创建玻璃幕墙及竖挺模型,玻璃颜色为绿色,内部竖挺为30mm正方形,外部为矩形50mm*150mm。请将模型文件以“幕墙.rvt”为文件名保存到考生文件夹中。(20分)二、根据下图创建楼梯与扶手,扶手为90Omm圆管,栏杆间距为100Omm,扶手离地面高度分别为200mm,400mm,600mm,栏杆扶手间间距均为终点,栏杆扶手偏移值为50mm,梯段结构深度为200mm,踏面前缘轮廓为前侧、左侧和右侧。(20分)8MU8*g=yuqn OO三”皆因一280*7=1960280*7=1960标高I楼梯北立面1:1001960208*7=1960to.000楼梯西立面1:100IOOO1500楼梯平面图L100三、根据下图给定的尺寸绘制标高轴网。某建筑共34层,首层层高5.5m,第二到第四层层高为4.8m,四层以上为4.5m。要求两侧标头都显示,将轴网颜色设为红色并进行标注。(20分)一至四层轴网布置四层以上四、根据下图创建雨棚,雨棚板为Iomm,中间桁架为5mm,桁架贯通整个雨棚。泥空心砌块涂料白6000
