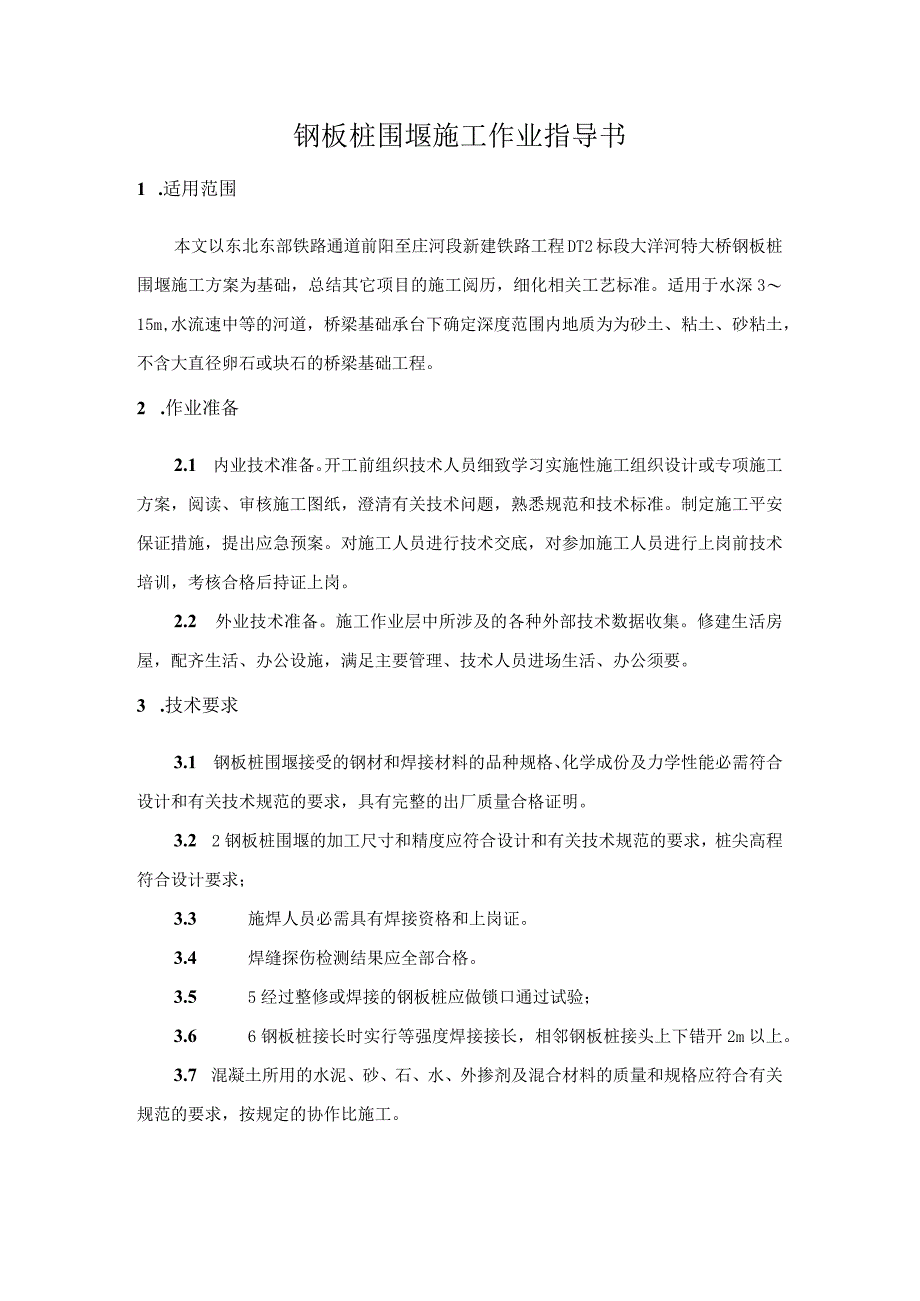

1、XX铁路XX标段桥涵工程编号：桥一(2023)01钢板桩围堰施工作峥导书编制单位：编制人：审核人：批准：年月日发布年月日实施钢板桩围堰施工作业指导书1 .适用范围本文以东北东部铁路通道前阳至庄河段新建铁路工程DT2标段大洋河特大桥钢板桩围堰施工方案为基础，总结其它项目的施工阅历，细化相关工艺标准。适用于水深315m,水流速中等的河道，桥梁基础承台下确定深度范围内地质为为砂土、粘土、砂粘土，不含大直径卵石或块石的桥梁基础工程。2 .作业准备2.1 内业技术准备。开工前组织技术人员细致学习实施性施工组织设计或专项施工方案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工平安保证措
2、施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备。施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公须要。3 .技术要求3.1 钢板桩围堰接受的钢材和焊接材料的品种规格、化学成份及力学性能必需符合设计和有关技术规范的要求，具有完整的出厂质量合格证明。3.2 2钢板桩围堰的加工尺寸和精度应符合设计和有关技术规范的要求，桩尖高程符合设计要求；3.3 施焊人员必需具有焊接资格和上岗证。3.4 焊缝探伤检测结果应全部合格。3.5 5经过整修或焊接的钢板桩应做锁口通过试验；3
3、.6 6钢板桩接长时实行等强度焊接接长，相邻钢板桩接头上下错开2m以上。3.7 混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格应符合有关规范的要求，按规定的协作比施工。4 .施工程序与工艺流程4.1 施工程序施工准备一钢板桩组装一导梁加工制造一导梁定位一钢板桩插打一围堰合拢一水下开挖与围堰封底一基底检查与处理。4 .2工艺流程钢板桩围堰施工工艺如图4.2-1所示。5 .施工要求5.1 施工准备1、钢板桩的整理新钢板桩验收时，应备有出厂合格证，机械性能和尺寸符合要求。经整修或焊接后的钢板桩，应用同类型的钢板桩作锁口通过试验检查。验收或整修后的钢板桩，应进行分类、编号、登记存放。锁口内

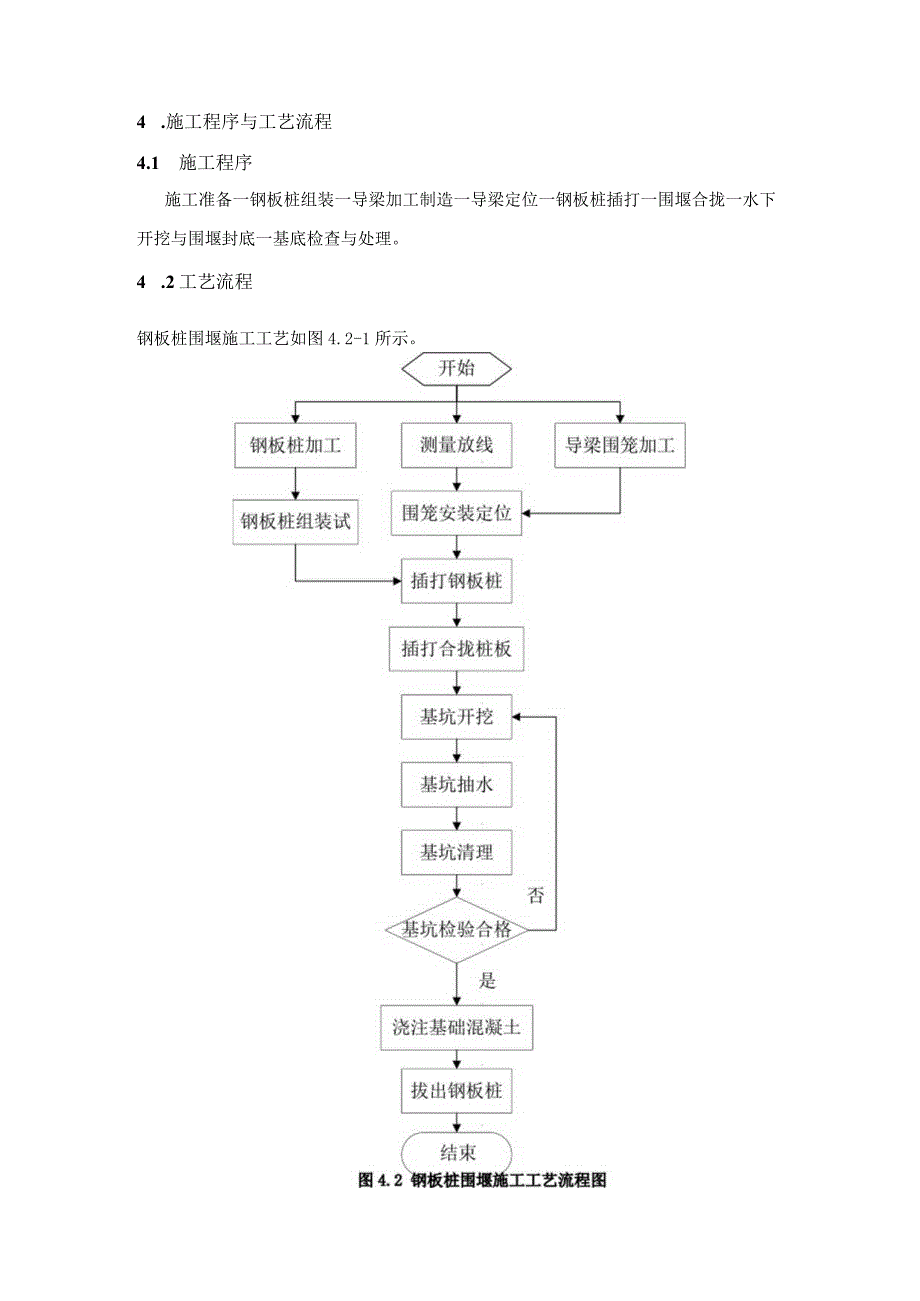

4、不得积水。2、钢板桩锁口检查用一块长L52.Om符台类型、规格的钢板桩做标准，将全部同类型的钢板桩做锁口通过检查。检查用绞车或卷扬机拉动标准钢板桩平车，从桩头至桩尾进行。3、桩板检修凡钢板性有弯曲、破损、锁口不合格的均应整修，按其体状况分别用冷弯、热敲、焊补、钾补、割除或接长。4、桩板的接长钢板桩长度不够时，可用同类型的钢板桩等强度焊接接长，焊接时先对焊或将接口补焊合缝，再焊加固板，相邻板桩接长缝应留意错开。5、预留吊、拔桩用孔如须要有吊桩孔及拔桩孔时，应事先钻好孔，拔桩时应焊加劲板，以免拔桩时拉裂。6、组桩插打钢板桩接受组桩插打时，组桩的嵌缝用油灰及旧棉絮嵌塞紧密。组桩及单块桩两侧锁口均在插
5、打前涂以黄油或热的混合油膏（质量协作比为：黄油：沥青：干锯末：干黏土=2：2：2：1）,以削减插打时的摩阻力，并增加防渗性能。组桩拼装后，每隔45m加一道夹板，使其固定以便插打。圆形围堰的夹板应为弧度正确的弧形，夹板在板桩插打时，连副拆除。须要拼制角桩时，可将一块钢板桩纵向割开后，中间用角钢或钢板弯制焊接、钾接或螺栓连接成角桩。7、打桩机的选择钢板桩可接受锤击打入法、振动打入法、静力压入法及振动锤击打入法等施打方法，工程中接受前两者居多。依据不同的施打方法应接受相应的打桩机械。同时在选择打桩机械型号时，应考虑工程地质、现场作业环境、钢板桩形式、重量、长度、总数量等具体条件，以使选用机械适用、经
6、济、平安。必要时，如大型工程或缺乏阅历时，可进行试打，最终确定机型。5.2围笼安装1、当水深较太时.常用围囹（以钢或钢木构成的框架）作为钢板桩的定位和支撑。即先在岸上或驳船上拼装围囹，运至墩位定位后，在围囹内插打定位桩，把围囹固定在定位桩上，然后在围图四周的导框内插打钢板桩。2、安装围笼时，应进行测量定位。用一层导框做成的围笼，一般是先打定位桩，再在定位桩上挂装导枉，导框可在岸边组成，浮运到位以缆索锚碇，在起先插打板桩后，逐步将导框转挂在已打好的板桩上。用有脚手桩的转盘式或旋转式桩架时，导框可挂装在外侧的脚手桩上，用浮式转盘式或旋转式桩架时，一般用转动的桩架先打好定位桩再安装导框。5.3插打与
7、合拢钢板桩5.3.1钢板桩插打方法分为三种：1、逐块（组）插打。此法可用较矮的吊桩设备，桩架移动线路较短，速度较快，但合拢误差太。2、先插合拢后再打。此法用较高吊桩设备，桩架移动线路长，进度较慢，但合拢误差小。3、起先的一部分逐块插打，后一部分则先插合拢后再打。此法进度较快且合拢误差小，现场一般般接受此法。5.2.2插打前，在锁口内应涂抹防水混台料，组拼桩时应用油灰和棉絮捻塞拼接缝。5.2.3插打钢板桩的次序：对圆形围堰，应自上游起先，经两侧至下游合拢;对矩形围堰，从上游一角起先，至下游合拢。这样不仅可以使围堰内避开淤积泥砂，而且还可以利用水流冲走一部分泥砂，以削减开挖工作量。更重要的是保证围
8、堰施工的平安。5.2.4插打钢板桩时应严格限制好桩的垂直度，尤其是第一根桩要从两个垂直方向同时限制，确保垂直不偏。在垂直导向设备导向下，一般先将全部钢板桩逐根或逐组插打到稳定深度，然后依次打入直至设计深度。插打的依次按施工组织设计进行，一般自上游分两头插打向下游合拢。插打前在锁口内涂以黄油、锯末等拌合物，组拼桩时用油灰和棉花捻缝，以防漏水。钢板桩顶达到设计高程的平面位置偏差，在水上打桩时不得大于20cm,在陆地打桩时不得大于10cm。在插打过程中应随时检查其平面位置是否正确，桩身是否垂直，发觉倾斜应立刻订正或拔起重插。5.2.5为了加快进度，可另用一台吊机或吊船担负吊桩工作，桩架只作打桩用。5
9、.2.6钢板桩可用锤击、振动或再辅以射水等方法下沉，但在黏土地基中不宜运用射水。锤击时宜运用桩帽，以分布冲击力和爱惜桩头。在插打钢板桩时.，如起重设备高度不够，允许变更吊点位置，但吊点位置不得低于桩顶以下1/3桩的长度。围堰将合拢时，宜经常观测四周的冲淤状况，必要时应实行措施，预防上游冲空、涌水或者下游搬积，影响施工进程。5.2.7钢板桩围堰在合拢处往往形成上窄下宽的状态。这使得最终一组板桩很难插下。常用的方法是将邻近一段钢板桩墙的上端向外推开，以使上下宽度接近；必要时，可依据实测宽度，做一块上窄下宽的异形钢板桩，合拢时，先将异形钢板桩插下，再插最终一块标准钢板桩。5. 3抽水堵漏抽水前，应将
10、钢板桩与导框之间空隙用垫木塞紧，以保证导框受力匀整。从围堰内排水时，若发觉有渗漏，锁口不密的漏水，可在抽水发觉后以板条、棉絮、麻绒等在板桩内侧嵌塞，或在漏缝外侧水中抛投煤灰拌锯末，效果显著。1. 4钢板桩的拔除5. 4.1钢板桩系多次重复运用的设备，基础或墩身筑出水面后即可拔出钢板桩，拆除围堰。5. 4.2静力拔桩法1、静力拔桩一般可接受独脚把杆或人字把杆，并设置揽风绳以稳定把杆。把杆顶端固定滑轮组，下端设导向滑轮，钢丝绳通过导向滑轮引至卷扬机，也可接受倒链用人工进行拔出。把杆常接受钢管或格构式钢结构，对较小、较短的板桩也可接受木把杆。2、静力拔桩技术要求较高，特别是在拔桩起先阶段，由于静摩阻
11、力与吸附力很大，初始起拔时往往会发生卷扬机负荷过大或钢丝绳绷断的现象，因此宜将卷扬机间歇起动，减小拔桩阻力，渐渐将钢板桩出，起动后则尽可能保持匀速拔升。6. 4.3振动拔桩法1、振动拔桩是利用振动锤对板桩施加振动力，扰动土体，破坏其与板桩间的摩阻力和吸附力井施加吊升力将桩拔出。这种方法效率高、操作简便，是广泛接受的一种拔桩方法。2、振动拔桩主要选择拔桩振动锤，一般拔桩振动锤均可作打、拔板桩之用。5.4.4拔桩依次:对于封闭式钢板桩墙，拔桩的起先点离开桩角5根以上，必要时还可间隔拔除。拔桩依次一般与打桩依次相反。5.4.5拔桩要点1、拔桩时，可先用振动锤将板桩锁口振活以减小土的阻力，然后边振边拔
12、。对较难拔出的板桩可先用柴油锤将桩振打下100300mm,再用振动锤交替振打、振拔。有时，为刚好回填拔桩后的土孔，在把板桩拔至此基础底板略高时（如50Omm）暂停引拔，用振动锤振动几分钟，尽量让土孔填实一部分。2、起重机应随振动锤的起动而渐渐加荷，起吊力一般略小于减振器弹簧的压缩极限。3、供振动锤运用的电源应为振动锤本身电动机额定功率的1.22.0倍。4、对引拔阻力较大的钢板桩，接受间歇振动的方法，每次振动15min,振动锤连续工作不超过1.5ho5、拔出的钢板桩应清刷干净、修补整理、涂刷防锈油；堆放时应按板桩类型、长度分别编号、登记、堆放整齐。5 .5钢板桩围堰施工监测技术5.5. 1基坑开
13、挖过程中，需对钢板桩及围楝支撑系统进行监控，随时留意钢板桩变形态况并做好相关记录。限制观测点竖向设在每层围楝水平位置布置点位，宜位于多边形围橡边长中点上。（限制观测点布置形式参见图5.5.5-1）5.6. 2观测过程中主要检查围楝变形位移状况，依据计算结果，确定其最大位移量。在钢板桩施工过程中应保证每天视察记录至少三次，分别在早中晚各观测一次，钢板桩围堰完成后连续观测三天，若变形稳定，第一至第四层围楝则改为每周观测一次，第五至第六层围楝则改为每天观测一次。5.7. 5.3施工过程中若实测位移量超出最大限制变形位移量，则应立刻停止施工，检查并加固围棵，待状况稳定后再接着施工。图5.5.5-1钢板
