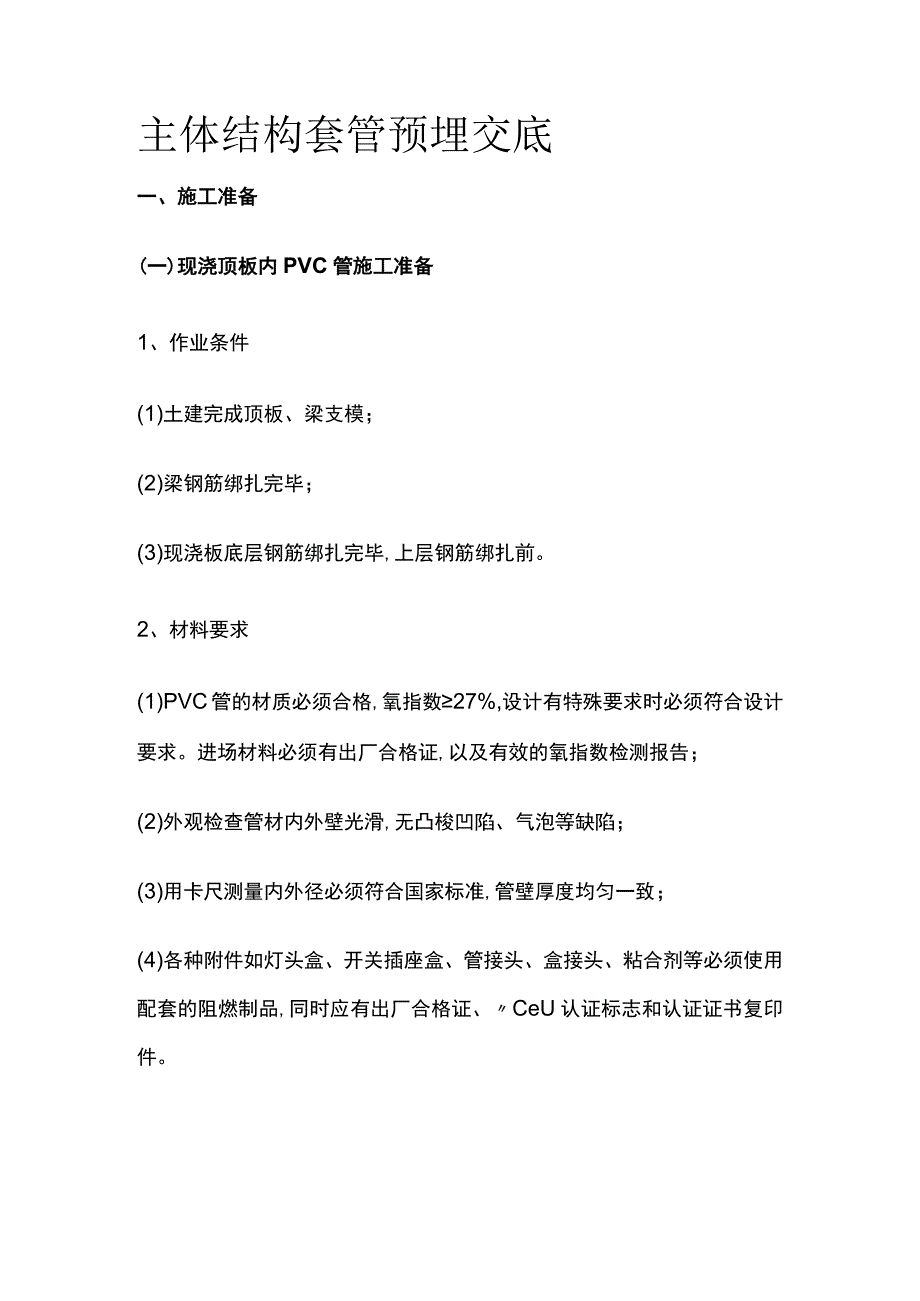

1、主体结构套管预埋交底一、施工准备(一)现浇顶板内PVC管施工准备1、作业条件(1)土建完成顶板、梁支模；(2)梁钢筋绑扎完毕；(3)现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。2、材料要求(1)PVC管的材质必须合格,氧指数27%,设计有特殊要求时必须符合设计要求。进场材料必须有出厂合格证,以及有效的氧指数检测报告；(2)外观检查管材内外壁光滑,无凸梭凹陷、气泡等缺陷；(3)用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；(4)各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、CeU认证标志和认证证书复印件。铅笔、钢卷尺、手锤、鎏子、钢锯、锯条、

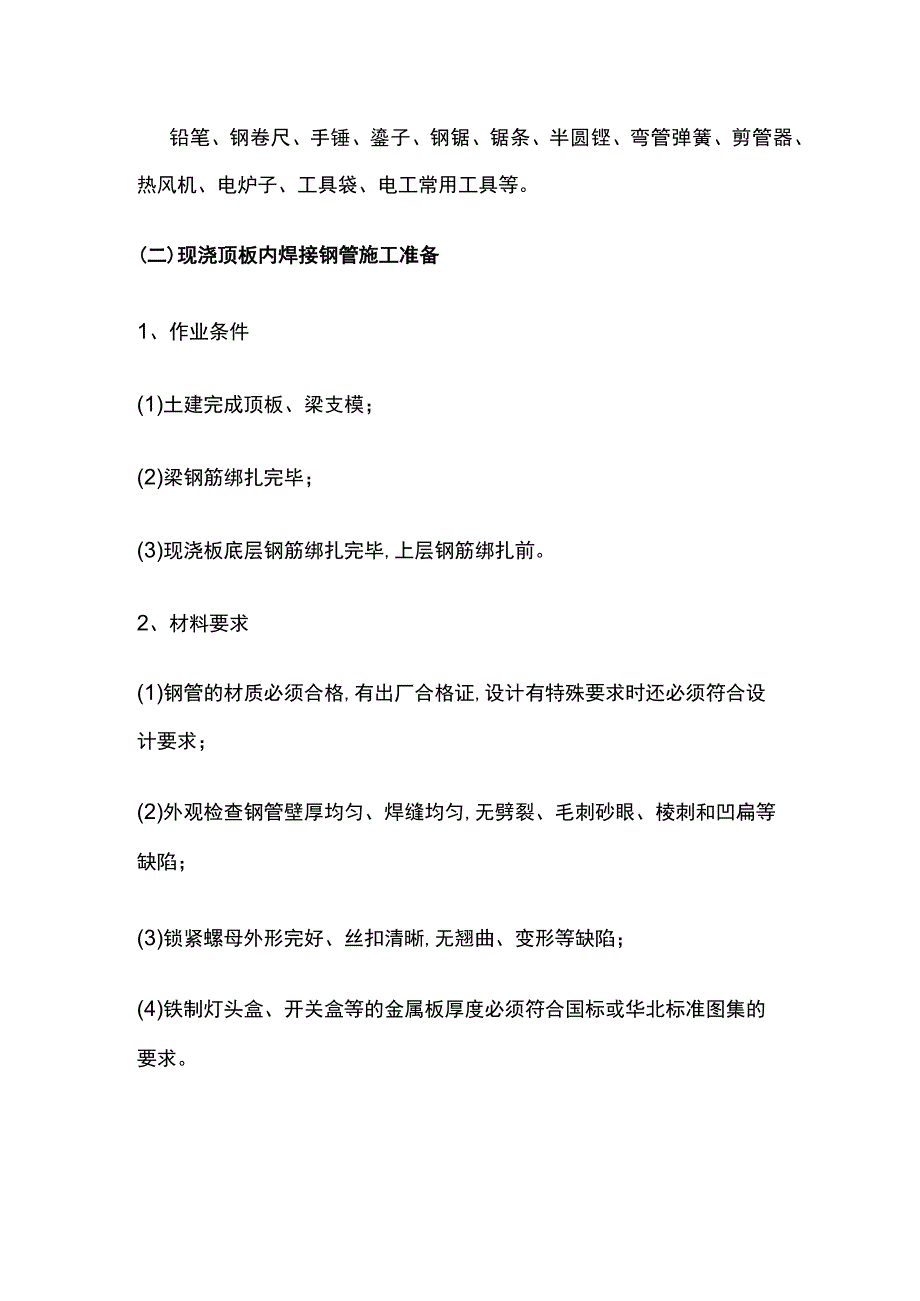

2、半圆铿、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。(二)现浇顶板内焊接钢管施工准备1、作业条件(1)土建完成顶板、梁支模；(2)梁钢筋绑扎完毕；(3)现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。2、材料要求(1)钢管的材质必须合格,有出厂合格证,设计有特殊要求时还必须符合设计要求；(2)外观检查钢管壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；(3)锁紧螺母外形完好、丝扣清晰,无翘曲、变形等缺陷；(4)铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。铅笔、钢卷尺、手锤、塞子、钢锯、锯条、半圆铿、圆铿、扁铿、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机

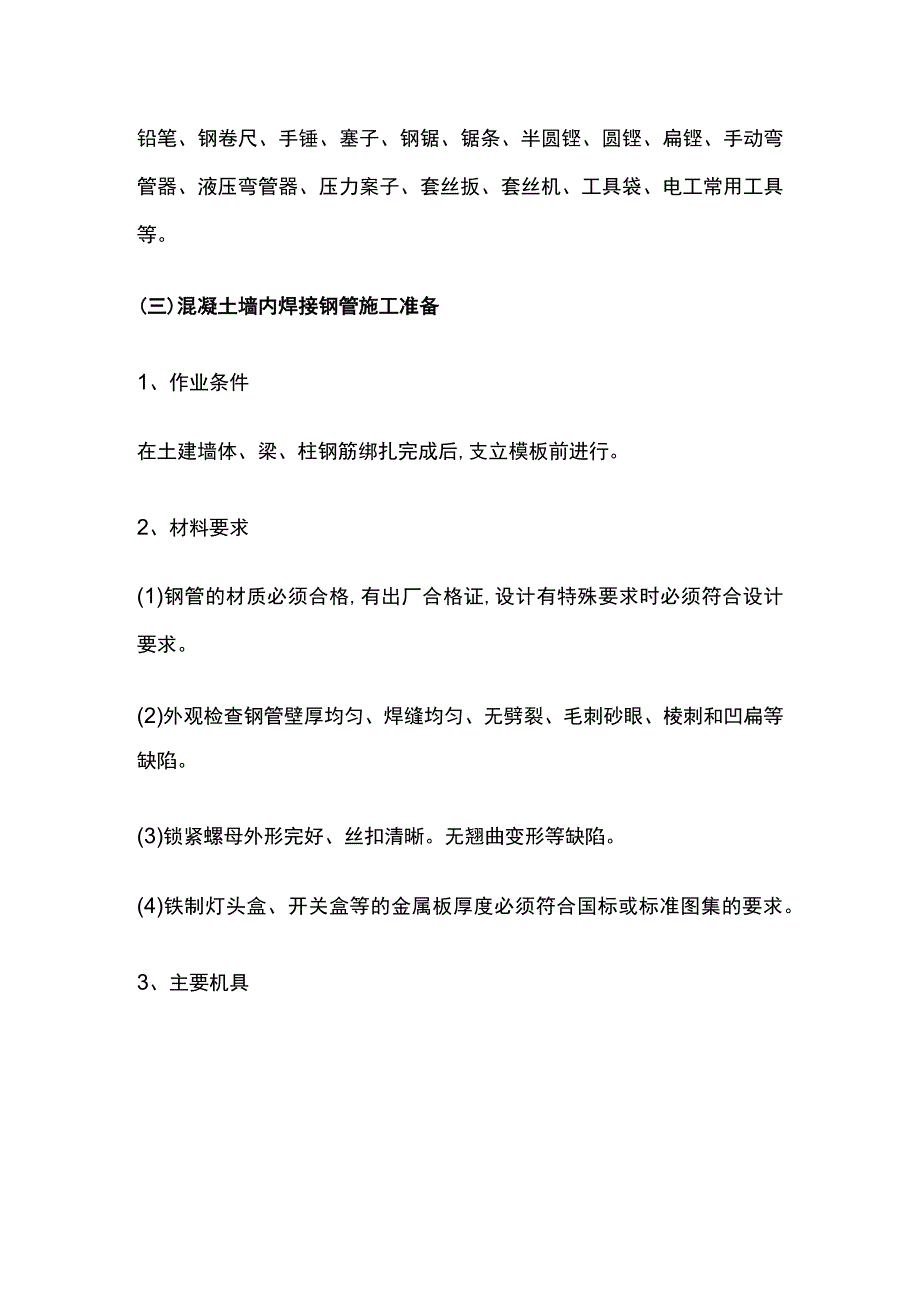

3、、工具袋、电工常用工具等。(三)混凝土墙内焊接钢管施工准备1、作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。2、材料要求(1)钢管的材质必须合格,有出厂合格证,设计有特殊要求时必须符合设计要求。(2)外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。(3)锁紧螺母外形完好、丝扣清晰。无翘曲变形等缺陷。(4)铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的要求。3、主要机具二、质量要求质量要求符合建筑电气工程施工质量验收规范(GB50303-2002)的规定。项序项目允许偏差或允许值主控项目1金属导管、金属线槽的接地或接零第14.1.1条2金属导管的连接第1
4、4.1.2条3防爆导管的连接第14.1.3条4绝缘导管在砌体剔槽的埋设第14.1.4条一般项目1电缆导管的弯曲半径第14.2.3条2金属导管的防腐第14.2.4条3柜、台、箱、盘内导管管口高度第14.2.5条4暗配导管的埋设深度，明配导管的固定第14.2.6条5线槽固定及外观检查第14.2.7条6防爆导管的连接、接地、固定和防腐第14.2.8条7绝缘导管的连接和保护第14.2.9条8柔性导管的长度、连接和接地第14.2.10条导管和线槽在建筑物变形缝处的处理第 14.2.11 条三、工艺流程（一）现浇顶板内PVC管施工工艺流程划定灯头盒位置一固定灯头盒敷设管路T管路连接、切断和弯曲（二）现浇顶
5、板内焊按钢管施工工艺流程划定灯头盒位置一固定灯头盒一敷设管路一管路连按、切断、套丝和弯曲一跨接地线一变形缝的处理管路防腐（三）混凝土墙内PVC管路施工主要工艺流程预留箱盒位置T敷设管路一管路连接一切断一弯曲（四）混凝土墙内焊接钢管施工主要工艺流程顶留箱盒位置T敷设管路T管路连接一切断一套丝一弯曲T跨接地线一变形缝的处理管路防腐四、操作工艺（一）现浇顶板内PVC管施工操作工艺1.划定灯头盒位置为了保证灯头盒位置的准确,首先应该根据设计图纸要求的灯具的型号,计算出灯头盒位置,如普通座灯头吸顶安装、普通吊线灯安装,灯头盒应该安装在房间的中心,而日光灯的灯头盒不能放在房问的中心。根据计算出的位置在模板
6、上画出位置线，以免发生错误。2、固定灯头盒根据画出的位置线.把灯头盒初步固定在钢筋上,为了施工方便可选用活底盒,盒固定后先打开底板,连接管路,安装盒接头,然后用废纸或其他柔性材料将盒填塞密实,再固定好底板并加强灯头盒的固定。灯头盒必须封堵严密,以免灰浆渗人造成管路堵塞。3、敷设管路管路必须敷设在上下层钢筋之间,与钢筋绑扎固定。根据去向的不同,可以分为三种惰况,第一种是从楼面内向上层引出的管路,第二种是从顶板向下引的管路,如向非承重隔墙板引出的开关管路,第三种是只在现浇顶板内敷设的管路。(1)对于从楼地面向上层引出的管路,必须保证在上层墙体位置线内引出,可以参照土建梁或墙体的钢筋位置,注意向上部
7、分管路不要跨越轴线而形成交叉,以免给后续施工带来不必要的麻烦。向上的管路在引出位置应固定一根不小于8的钢筋,用以固定位置和保护管路不受外力损伤折断。管口必须封堵严密,可以采用管堵封堵。在土建楼层放线后及时检查,对超出墙体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路折断或变形。(2)对于从顶板向下引的管路,为了不给土建模板造成较大的损害,采用暂时不引下,而等到土建拆模后再向下引的办法。具体做法是:在需要引下的位置预埋一块200100100mm的聚苯板,聚苯板要紧贴模板固定才巴管头插入聚苯板中,并连接牢固紧密。
8、等到土建拆模后安装隔墙板时,挖开聚苯板并将管路引下。既避免模板的损坏,又可以保证引下位置的准确。注意管口必须封堵严密,可以采用管堵封堵。(3)对于只在现浇顶板内敷设的管路首先应该截取长度适当的管路,把管路一端与盒接头连接,井将盒接头与灯头盒固定,然后连接另一端。连接后把管路与钢筋绑扎固定。4、管路连接包括管路与管路的连接和管路与灯头盒的连接两种情况：(1)管路与管路的连接:使用与管路配套的套管和专用粘按剂。连接前注意首先要清除被连接管端的灰尘等,保证粘接部位清洁干燥,用小毛刷涂抹胶粘剂,要均匀、不漏刷、不流坠。涂好后平稳地插入套管中,插接要到位。必要时可用力转动套管,保证连接可靠。套管连接的管
9、路应保持平直。(2)管路与灯头盒的连接:使用配套的盒接头和胶粘剂。首先根据两个灯头盒位置,截取适当长度的管路,长度不够时可以连接使用。按照上面套管与管路连接的办法才巴盒接头的一端与管路连接才巴盒接头的另一端插入盒内,并用配套的锁母固定。安装另一端的灯头盒时,盒接头安装后,可将管路或灯头盒稍撬起后插入并用配套的锁母固定。5、管路的切断对于直径在20mm以下的管路可以使用专用的剪管器(割管器)进行剪切,注意不能使切断的管口发生变形,对于直径在20mm以上的管路可以使用钢锯锯断,但必须用钢锂把管口内外的毛刺修整平齐。不能出现斜口,以避免接管时出现质量问题。6、管路的弯曲对于直径在25mm以下的管路,
10、使用配套的弯管弹簧,首先将与管规格相配套的弯管弹簧插入需要煨弯的部位,如果管路长度大于弹簧长度可用铁丝拴牢弹簧的一端,并拉到合适的位置,两手抓住弯管弹簧的两端位置,用膝盖顶住被弯曲部位,两端用力逐渐煨出所需要的弯度,注意不能用力过快过猛,以免管路发生变形。对于直径在32mm以上的管路,使用弯管弹簧会有一定的困难,这时可以使用热煨法,首先将弯管弹簧插人管内,对规格较大的管路,没有配套的弯管弹簧时,可以把细砂灌入管内并振实,堵好两端管口,用电炉或热风机对需要弯曲部位进行均匀加热,加热到可以弯曲时,将管子的一端固定在平整的木板上,逐步煨出所需要的弯度,然后用湿布抹擦弯曲部位使其冷却定型。寒冷天气施工
11、时可以把细砂炒热并把管路拿到室内预制。(二)现浇顶板内焊接钢管施工操作工艺1.划定灯头盒位置与PVC管的方法相同。2、固定灯头盒根据画出的位置线,把灯头盒初步固定在钢筋上,为了施工方便可选用活底盒,盒固定后先打开底板,连接管路,安装根母锁母,然后用废纸或其他柔性材料将盒填塞密实,再固定好底板并加强灯头盒的固定。为了避免扰动钢筋的位置,采用高为90mm的灯头盒钢管直接进盒,不必做灯叉弯。灯头盒必须封堵严密,以免灰浆渗入造成管路堵塞。3、铺设管路管路必须敷设在上下层钢筋之间,与钢筋绑扎固定。根据去向的不同，可以分为三种情况,第一种是从楼面内向上层引出的管路,第二种是从顶板向下引的管路,如向非承重隔
12、墙板引出的开关管路,第三种是只在现浇顶板内敷设的管路。(1)对第一种和第三种情况基本与PVC管做法相同。(2)对第二种情况由于钢管不容易弯曲,只能提前测定好位置,在模板上用开孔器钻孔,将弯管插入模板下。4、管路连接包括管路与管路的连接和管路与盒的连接两种情况：(1)管路与管路的连接:现浇顶板内暗敷设的管路采用套管焊接的方法连接,为了保证连接质量,一般需要特别加工定做套管,要求套管的内径比所连接的钢管外径大2mm,套管的长度为所连接的钢管外径的2.2倍。连接时首先把钢管的一端插入套管的1/2处,电焊点焊固定后插入另一端,然后焊接,要求焊接牢固、严密,不得有夹渣、咬肉等。(2)管路与盒的连接:首先
13、根据灯头盒位置,截取适当长度的钢管,管的一端应提前套好丝扣,丝扣的长度在15mm左右,上好锁母后用锁母与灯头盒固定。多根钢管进入一个灯头盒时,该灯头盒要等所有进盒钢管接入后再固定。5、管路的切断切断管路使用砂轮锯或钢锯,注意锯出的管口应平齐、不得有斜口。锯断后应清除毛刺。6、管路的套丝管路套丝一般使用套丝机或手动套丝扳。使用套丝机时,应注意加油润滑;使用手动套丝扳时,应注意均匀用力,管径大于32mm时,必须分三次套成,以保证丝扣完整清晰。7、钢管的弯曲对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制,可用脚踩住钢管的一端然后扳动弯管器,逐步弯出所需要的弯度。对管径在32mm以上及80
14、mm以下的钢管一般使用液压弯管器,注意选取与钢管规格相对应的弯管模具，模具放好后,压动压杆或开动电动弯管器的液压泵,注意观察钢管的弯曲情况,达到所需要的弯曲后,及时停止液压动作。对管径在80mm以上的钢管,最好到专业厂家加工定做,必要时可以采用热煨法制做,热煨时首先要把细砂炒干,用木楔或钢板封住钢管的一端,从另一端灌入干砂,边灌边用手锤敲打,使之密实,然后用木楔堵住管口,用氧烘焰或烘炉转动加热,烧红后煨出所需的弯度。随煨弯随冷却。埋入地下或混凝土的管路,弯曲半径不小于钢管外径的10倍,弯扁程度不大于钢管外径的10o8、跨接地线对盒两端的钢管必须焊接跨接地线,并与灯头盒点焊,跨接地线的焊接长度不
15、小于圆钢筋直径的6倍,使用扁铁时应三面围焊,焊接长度为扁铁宽度的2倍。跨接地线规格见下表：管径圆钢扁铁1540650-63l25370以上82(253)29、变形缝的处理尽量避免在顶板上做接线箱,有条件的情况下尽可能地把变形缝的接线箱安排在墙上,确实不能避免时,可以考虑在变形缝的两侧各预埋一个接线箱的做法。10、管路的防腐埋入现浇顶板的钢管内壁必须做防腐处理,可采用灌防锈漆的办法，做好内壁防腐的钢管应注意保持通风于燥,以保证防锈漆干透。外壁不需做防腐处理,但必须清除铁锈等,以利于钢管和混凝土的结合。(三)混凝土墙内PVC管操作工艺1.顶留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。随着土建施工工艺的发展,本项工艺也会有新的发展。具体做法:根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50：IOomm,上下各大150200mmo这项工作必须提前考虑,对各种规格配电箱分别制作木套箱,钢筋绑扎时,通知钢筋工在配电箱位置做
