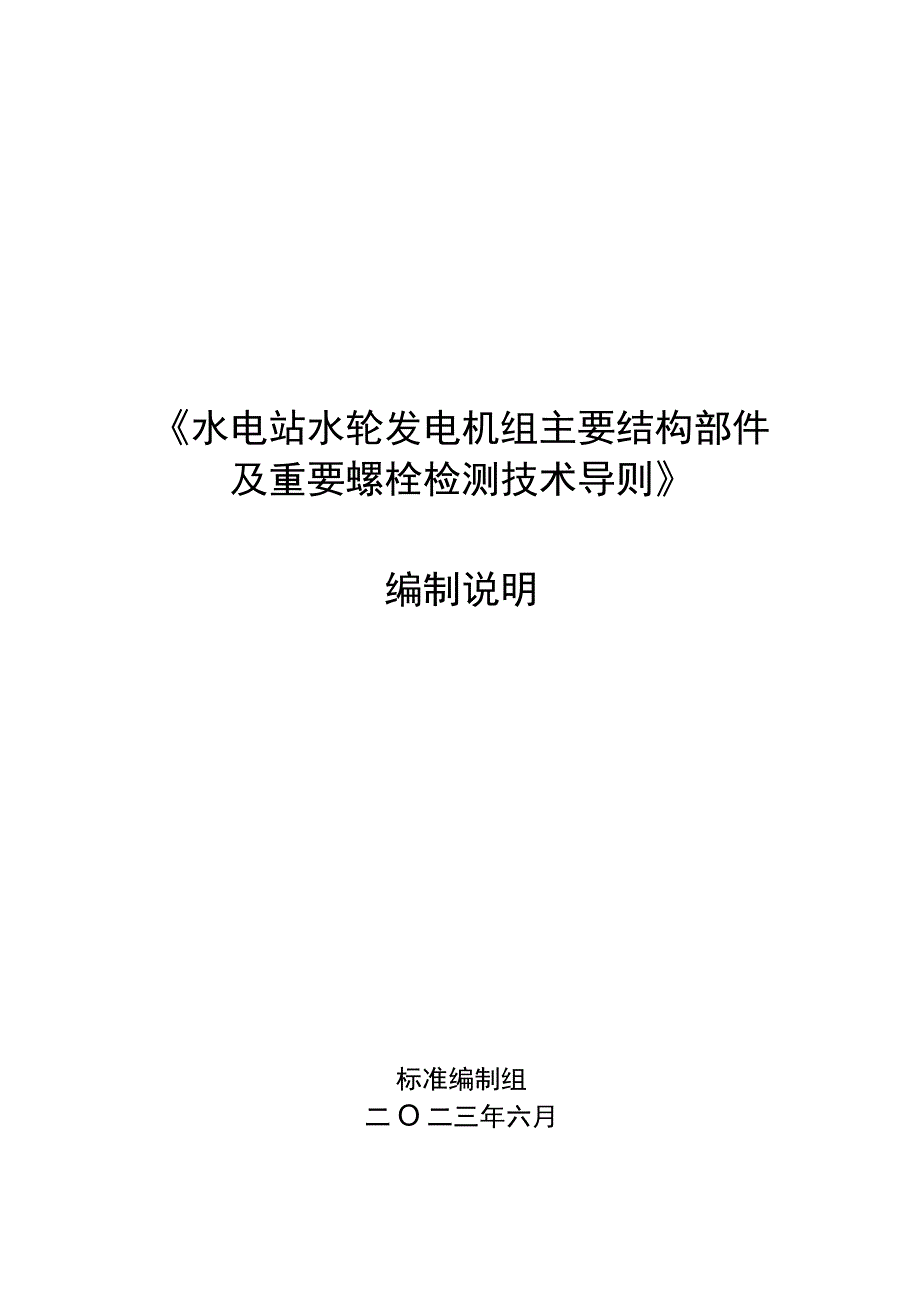

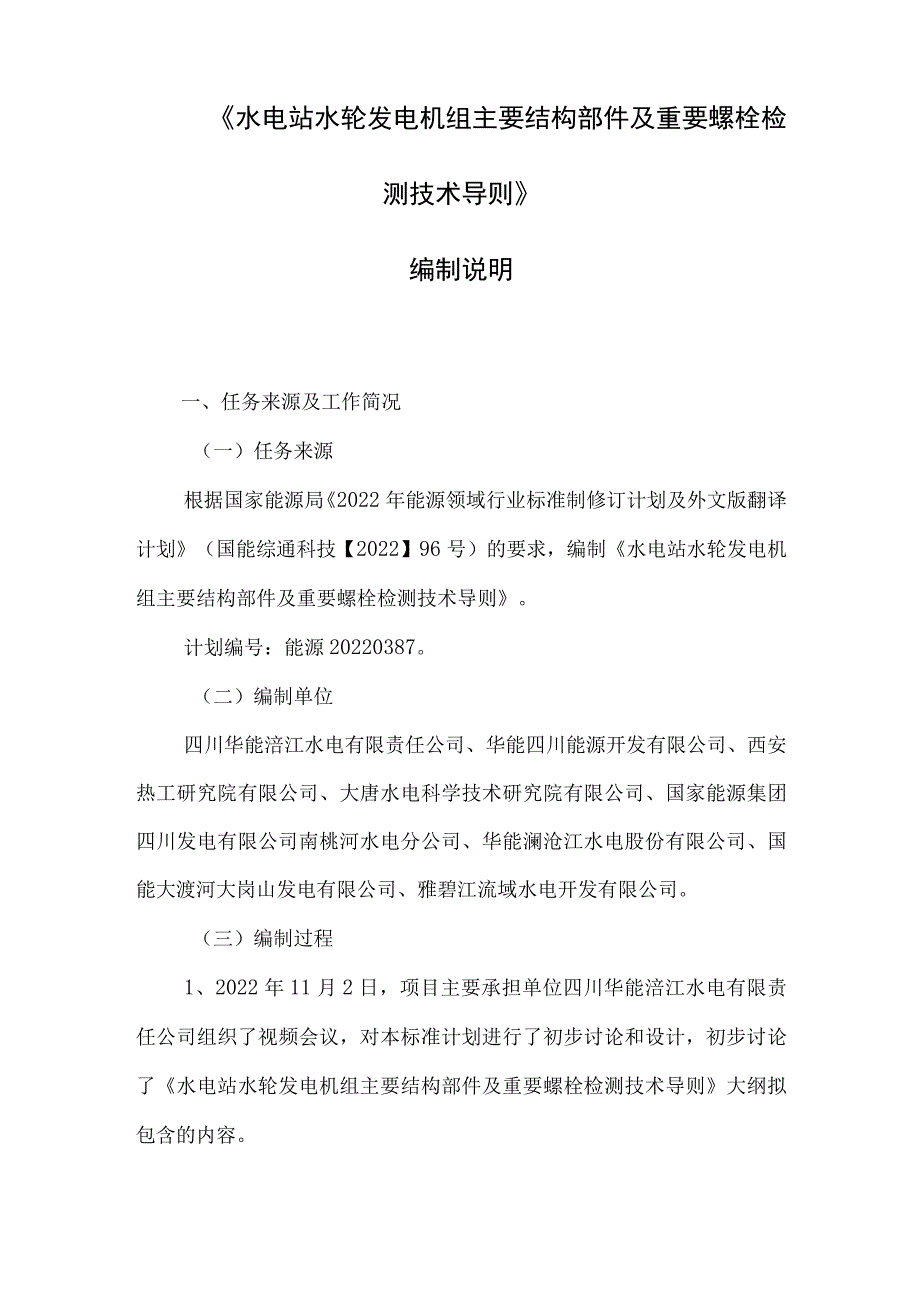

1、水电站水轮发电机组主要结构部件及重要螺栓检测技术导则编制说明标准编制组二O二三年六月水电站水轮发电机组主要结构部件及重要螺栓检测技术导则编制说明一、任务来源及工作简况（一）任务来源根据国家能源局2022年能源领域行业标准制修订计划及外文版翻译计划（国能综通科技【2022】96号）的要求，编制水电站水轮发电机组主要结构部件及重要螺栓检测技术导则。计划编号：能源20220387。（二）编制单位四川华能涪江水电有限责任公司、华能四川能源开发有限公司、西安热工研究院有限公司、大唐水电科学技术研究院有限公司、国家能源集团四川发电有限公司南桃河水电分公司、华能澜沧江水电股份有限公司、国能大渡河大岗山发电有

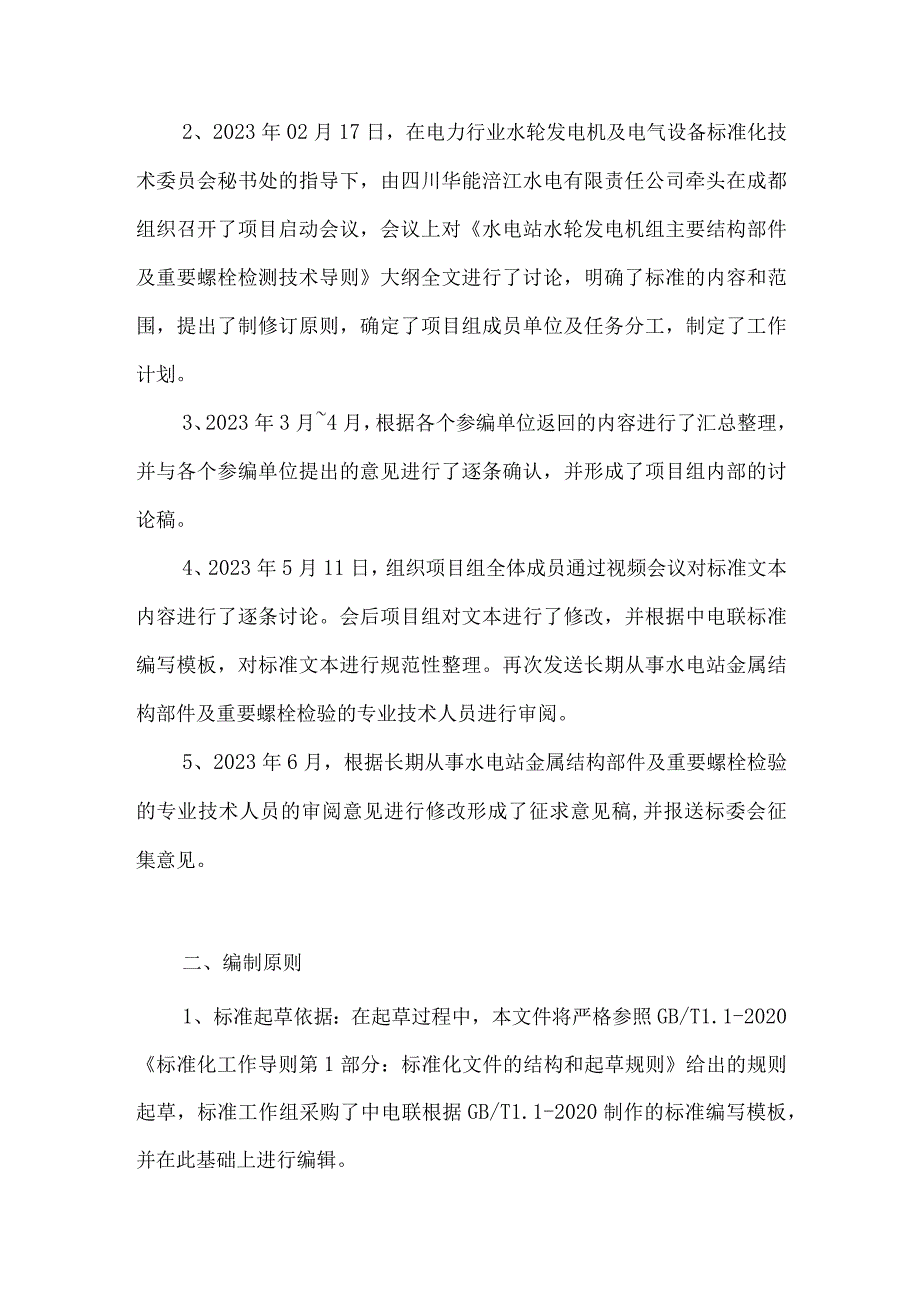

2、限公司、雅碧江流域水电开发有限公司。（三）编制过程1、2022年11月2日，项目主要承担单位四川华能涪江水电有限责任公司组织了视频会议，对本标准计划进行了初步讨论和设计，初步讨论了水电站水轮发电机组主要结构部件及重要螺栓检测技术导则大纲拟包含的内容。2、2023年02月17日，在电力行业水轮发电机及电气设备标准化技术委员会秘书处的指导下，由四川华能涪江水电有限责任公司牵头在成都组织召开了项目启动会议，会议上对水电站水轮发电机组主要结构部件及重要螺栓检测技术导则大纲全文进行了讨论，明确了标准的内容和范围，提出了制修订原则，确定了项目组成员单位及任务分工，制定了工作计划。3、2023年3月4月，根
3、据各个参编单位返回的内容进行了汇总整理，并与各个参编单位提出的意见进行了逐条确认，并形成了项目组内部的讨论稿。4、2023年5月11日，组织项目组全体成员通过视频会议对标准文本内容进行了逐条讨论。会后项目组对文本进行了修改，并根据中电联标准编写模板，对标准文本进行规范性整理。再次发送长期从事水电站金属结构部件及重要螺栓检验的专业技术人员进行审阅。5、2023年6月，根据长期从事水电站金属结构部件及重要螺栓检验的专业技术人员的审阅意见进行修改形成了征求意见稿,并报送标委会征集意见。二、编制原则1、标准起草依据：在起草过程中，本文件将严格参照GB/T1.1-2020标准化工作导则第1部分：标准化文
4、件的结构和起草规则给出的规则起草，标准工作组采购了中电联根据GB/T1.1-2020制作的标准编写模板，并在此基础上进行编辑。2、明确定位：在水电站金属监督领域有一个DL/T1318-2004水电厂金属技术监督规程，主要内容包括的是水轮机在安装和在役过程中的监督，属于管理性标准，是该领域的顶层标准。但在实施DL/T1318的过程中，其对于电厂和检测的人员缺乏明确的指导性。水电站水轮发电机组主要结构部件及重要螺栓检测技术导则是对其更进一步的细化，提出指导性的文件，在标准体系的层级中，是属于第二层级的标准。本标准应做到在DL/T1318下次修订时，具体的要求，可以参考本标准即可。3、标准的实际可操
5、作性，同时避免过于细碎的规定。标准内容要具备实际可操作性，在编制过程中，工作组始终站到标准使用者的角度去考虑问题。但同时没有必要把所有的检测方法的过程进行详细描述，避免标准过于庞大、条款过于细碎。4、标准的广泛性，标准是用于指导生产实际的，提出的标准条款一定要具有通用性和广泛性，需要兼顾各个电厂、各种类型机组各自的特点。本标准由企业标准转化成为行业标准，必须从全行业出发，充分考虑标准条款能否在各个电厂中具有通用性。5、始终保持与现行标准、法律法规一致。尤其要注意几个标准：DL/T709压力钢管安全监测技术规程、DL/T1318水电厂金属监督规程、紧固件相关的DL/T439、GB5779.1、G
6、B/T16938等，质量评判标准与其他标准不应存在结论上的不一致。与压力容器类国家强制标准不应存在冲突。三、主要技术内容（一）主要技术内容1范围明确了本标准的技术内容和适用范围。2规范性引用文件包含本标准涉及的标准文件3术语和定义包含A、B、C、D各级检修的定义及主要结垢部件、重要螺栓的定义4一般要求对检测单位、检测人员、设备管理单位分别提出通用性要求5检测范围分别对混流式、轴流式、贯流式、冲击式机组的本体、焊缝、螺栓的范围进行了规定。使标准使用者直接掌握检测的范围。6检测周期提出了定期检测和特殊检测的技术要求7检测要求标准的主要构成部分，分别对混流式、轴流式、贯流式、冲击式机组的本体、焊缝、
7、螺栓的提出了检测要求，具体内容、方法及质量标准参考附录。8检测报告规定了检测报告的关键内容。9附录A“附录X附录A”附录X为混流式、轴流式、贯流式、冲击式机组在各级检修过程中各个本体、焊缝、螺栓的具体要求，为规范性附录。四、标准预期的社会经济效果本标准的编制主要是为防止我国水电站发生如萨扬水电站、关州水电站的重大水淹厂房等类似事故。为加强水电站水轮发电机组检修的专业化管理，提升水电站检修、运行及维护管理水平，防止水轮发电机组主要结构部件及重要螺栓发生疲劳破坏事故，对投运水轮发电机组主要结构部件及重要螺栓建立一套标准化的定期检验检测技术文件，本文件贯彻“安全第一、预防为主”的方针，在运行、维护、
8、检修等环节对主要结构部件及重要螺栓进行定期检验检测，以掌握水轮发电机组的运行情况、排查影响机组安全运行的潜在缺陷，提前采取切实可行的预防措施，保证受检设备（部件）的安全运行。标准的发布，将有效排查各种设备本体、焊缝、螺栓等关键部件存在的安全隐患，防止水电站发生重大设备事故及巨大经济损失，具有显著的社会效益和经济效益。五、与现行有关法律、法规和标准的关系（一）本标准遵守国家现行有关法律法规，标准与现行法律法规相互协调，无冲突。（二）与现行标准、法律法规不相冲突。引用了本技术领域的DLT709DLT1318DL/T439、GB5779.1GBT16938等标准，质量评判标准与其他标准不应存在结论上的不一致。与压力容器类国家强制标准不应存在冲突。六、其他应予说明的事项无。标准编制组2023年6月
