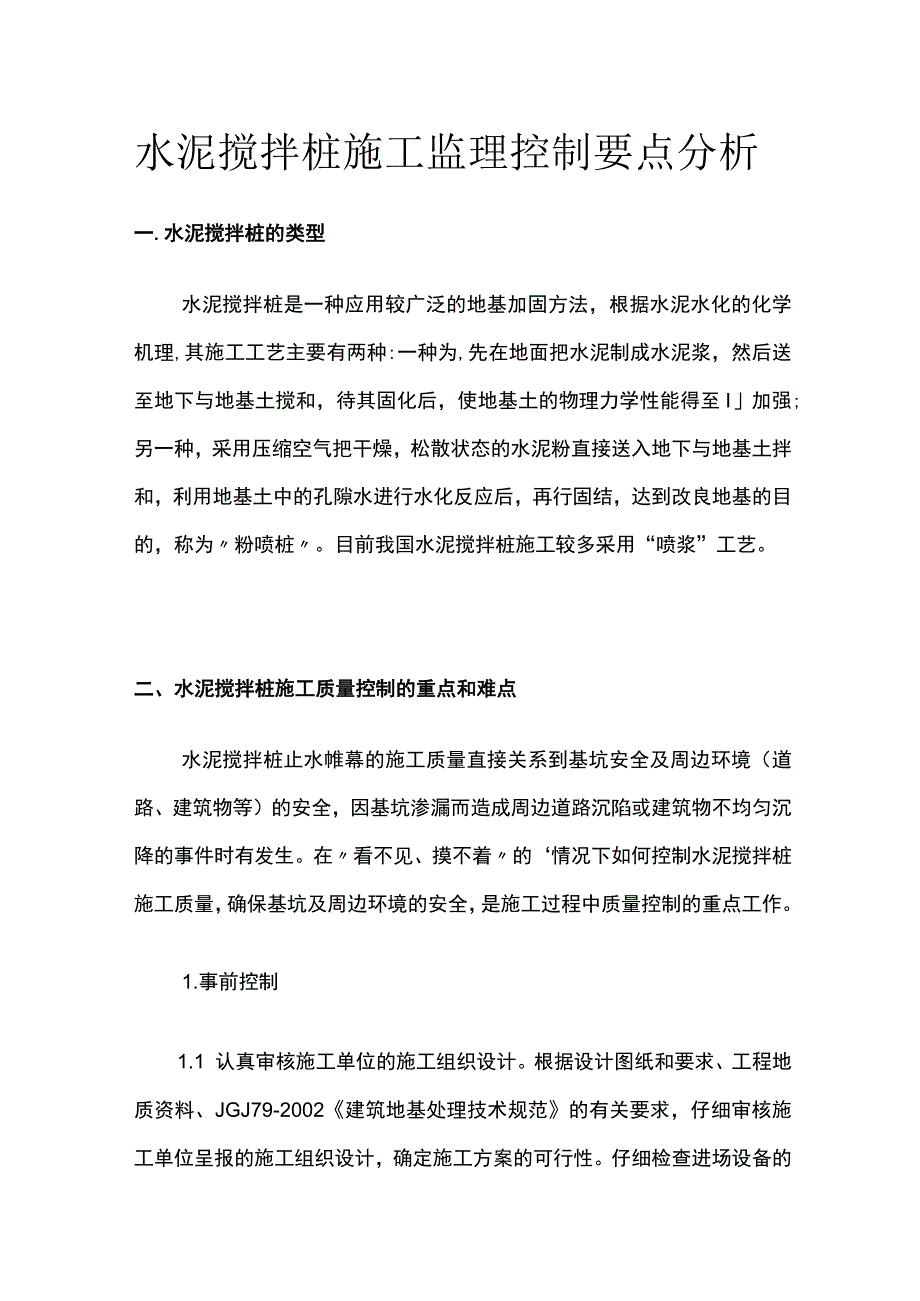

1、水泥搅拌桩施工监理控制要点分析一.水泥搅拌桩的类型水泥搅拌桩是一种应用较广泛的地基加固方法，根据水泥水化的化学机理,其施工工艺主要有两种:一种为,先在地面把水泥制成水泥浆，然后送至地下与地基土搅和，待其固化后，使地基土的物理力学性能得至I加强;另一种，采用压缩空气把干燥，松散状态的水泥粉直接送入地下与地基土拌和，利用地基土中的孔隙水进行水化反应后，再行固结，达到改良地基的目的，称为粉喷桩。目前我国水泥搅拌桩施工较多采用“喷浆”工艺。二、水泥搅拌桩施工质量控制的重点和难点水泥搅拌桩止水帷幕的施工质量直接关系到基坑安全及周边环境（道路、建筑物等）的安全，因基坑渗漏而造成周边道路沉陷或建筑物不均匀沉

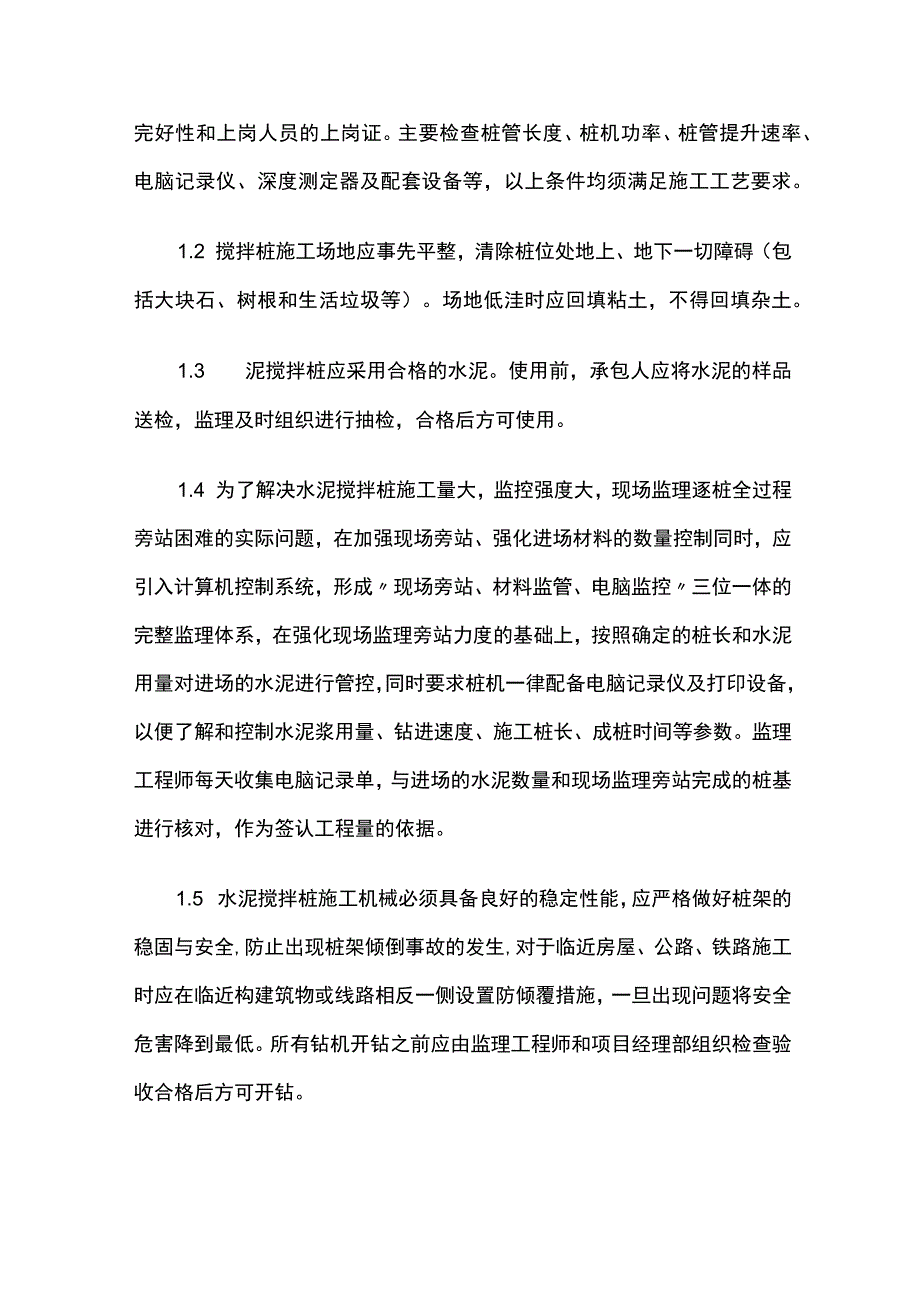

2、降的事件时有发生。在看不见、摸不着的情况下如何控制水泥搅拌桩施工质量，确保基坑及周边环境的安全，是施工过程中质量控制的重点工作。1.事前控制1.1 认真审核施工单位的施工组织设计。根据设计图纸和要求、工程地质资料、JGJ79-2002建筑地基处理技术规范的有关要求，仔细审核施工单位呈报的施工组织设计，确定施工方案的可行性。仔细检查进场设备的完好性和上岗人员的上岗证。主要检查桩管长度、桩机功率、桩管提升速率、电脑记录仪、深度测定器及配套设备等，以上条件均须满足施工工艺要求。1.2 搅拌桩施工场地应事先平整，清除桩位处地上、地下一切障碍（包括大块石、树根和生活垃圾等）。场地低洼时应回填粘土，不得回
3、填杂土。1.3 泥搅拌桩应采用合格的水泥。使用前，承包人应将水泥的样品送检，监理及时组织进行抽检，合格后方可使用。1.4 为了解决水泥搅拌桩施工量大，监控强度大，现场监理逐桩全过程旁站困难的实际问题，在加强现场旁站、强化进场材料的数量控制同时，应引入计算机控制系统，形成现场旁站、材料监管、电脑监控三位一体的完整监理体系，在强化现场监理旁站力度的基础上，按照确定的桩长和水泥用量对进场的水泥进行管控，同时要求桩机一律配备电脑记录仪及打印设备，以便了解和控制水泥浆用量、钻进速度、施工桩长、成桩时间等参数。监理工程师每天收集电脑记录单，与进场的水泥数量和现场监理旁站完成的桩基进行核对，作为签认工程量的

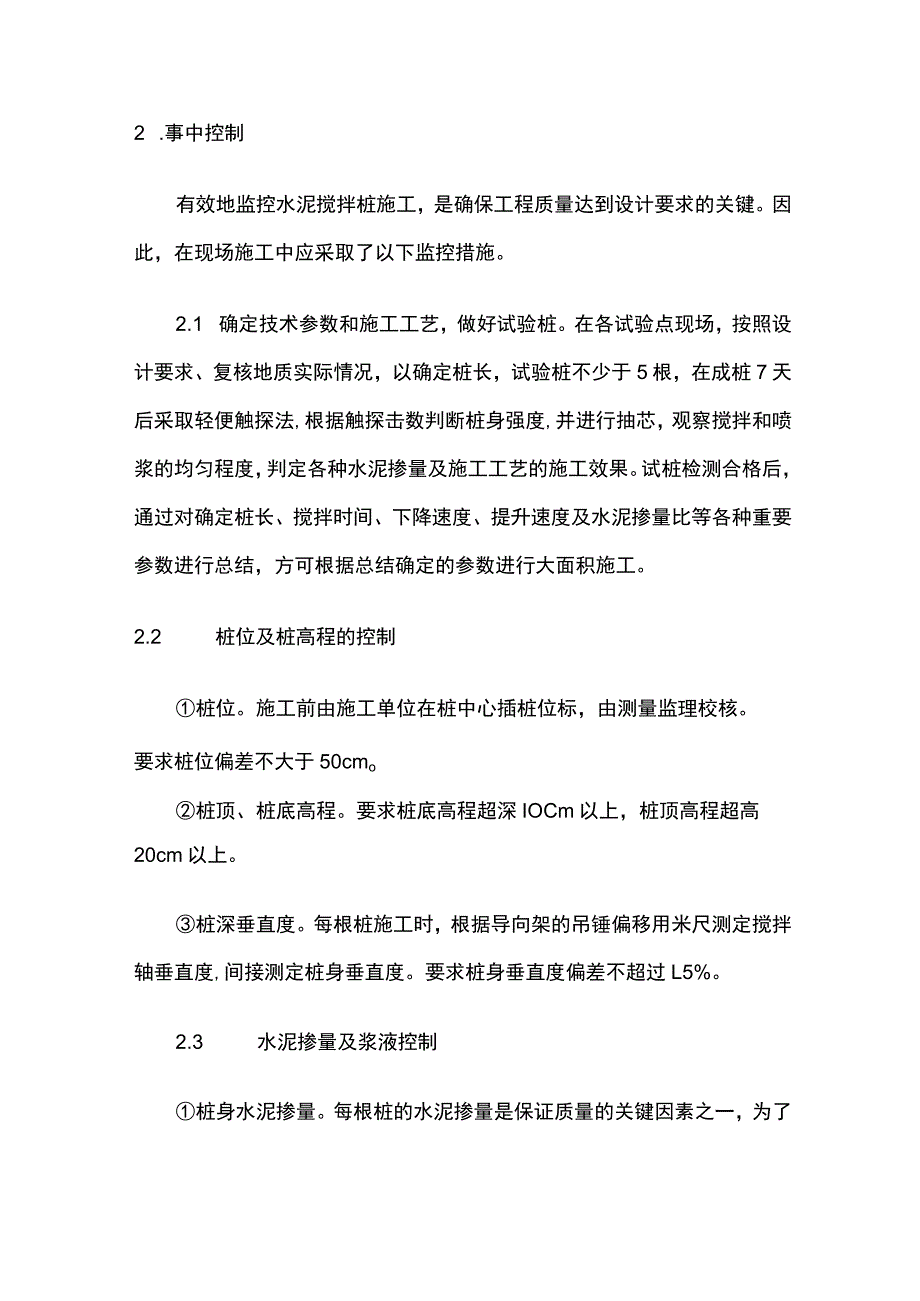

4、依据。1.5 水泥搅拌桩施工机械必须具备良好的稳定性能，应严格做好桩架的稳固与安全,防止出现桩架倾倒事故的发生,对于临近房屋、公路、铁路施工时应在临近构建筑物或线路相反一侧设置防倾覆措施，一旦出现问题将安全危害降到最低。所有钻机开钻之前应由监理工程师和项目经理部组织检查验收合格后方可开钻。2 .事中控制有效地监控水泥搅拌桩施工，是确保工程质量达到设计要求的关键。因此，在现场施工中应采取了以下监控措施。2.1 确定技术参数和施工工艺，做好试验桩。在各试验点现场，按照设计要求、复核地质实际情况，以确定桩长，试验桩不少于5根，在成桩7天后采取轻便触探法,根据触探击数判断桩身强度,并进行抽芯，观察搅拌
5、和喷浆的均匀程度，判定各种水泥掺量及施工工艺的施工效果。试桩检测合格后，通过对确定桩长、搅拌时间、下降速度、提升速度及水泥掺量比等各种重要参数进行总结，方可根据总结确定的参数进行大面积施工。2.2 桩位及桩高程的控制桩位。施工前由施工单位在桩中心插桩位标，由测量监理校核。要求桩位偏差不大于50cmo桩顶、桩底高程。要求桩底高程超深IOCm以上，桩顶高程超高20cm以上。桩深垂直度。每根桩施工时，根据导向架的吊锤偏移用米尺测定搅拌轴垂直度,间接测定桩身垂直度。要求桩身垂直度偏差不超过L5%。2.3 水泥掺量及浆液控制桩身水泥掺量。每根桩的水泥掺量是保证质量的关键因素之一，为了加强控制，可采取总量
6、控制法，计算分析每一工作台班每一延米的平均水泥用量及平均工作效率，并与试桩估算的工作效率相比较。根据由实验桩所确定的水泥掺量，检查每根桩的水泥用量。水泥强度。根据设计要求选用，必须检验合格后方可使用。浆液。通过特制的制浆桶水的体积核选定的水灰比，确定每次制浆加入的水泥量。制备好的浆液不得离析、不得停置时间过长，超过2小时的浆液不再使用。泥浆液搅拌均匀性。贮浆池内浆液应均匀，输送时应确保其连续，喷浆搅拌时，若输浆管道堵塞或爆裂，应及时组织处理，时间过长应换浆。2.4 为了确保桩体每米掺合量以及水泥浆用量达到设计要求，施工单位按照监理工程师的要求每台机械均配备电脑记录仪。同时现场应配备水泥浆比重测
7、定仪，以备监理工程师和项目质检人员随时抽查检验水泥浆水灰比是否满足设计要求。2.5 水泥搅拌桩施工采用四喷四搅工艺。第一次下钻时为避免堵管可带浆下钻，严禁带水下钻。施工时严格控制提升速度不大于0.8mmin,工作电流不大于额定值，喷浆压力不小于O.4MPa.0搅拌时不允许出现搅拌桩头未到桩顶浆液已拌完的现象。一旦因故停浆，喷浆中断时应及时记录中断深度。在12小时内采取补喷处理措施，并将补喷情况填报于施工记录内。补喷重叠段应大于100cm,超过12小时应采取补桩措施。2.6 为保证水泥搅拌桩桩端、桩顶及桩身质量，第一次提钻喷浆时应在桩底部停留30秒，进行磨桩端，余浆上提过程中全部喷入桩体，且在桩
8、顶部位进行磨桩头，停留时间为30秒。桩顶1-L5m范围内增加喷浆搅拌一次，形成的桩顶面标高要高于设计标高20m以上。2.7 为确保桩体水泥掺入时均匀、连续，要求前台与后台操作人员相对固定、密切配合。后台供浆停机时，应及时通知前台以防止断桩和缺浆。2.8 施工时应严格控制喷浆时间和停浆时间。每根桩开钻后应连续作业，不得中断喷浆。严禁在尚未喷浆的情况下进行钻杆提升作业。储浆罐内的储浆应不小于一根桩的用量加50kg,若储浆量小于上述重量时,不得进行下一根桩的施工。2.9 监理工程师如在施工中发现喷浆量不足，将要求整桩复搅，复喷的喷浆量不小于设计用量。3 .事后检测3.1 施工过程的质量检测3.1.1
9、 监理随时检查施工记录，并对照施工工艺对水泥搅拌桩进行质量评定。对于不合格的工程桩，应根据位置、数量等具体情况，分别采取补桩或加强附近工程桩等措施。3.1.2 进行水泥搅拌桩单元工程检测由监理选定检测桩位，检测工作须按照监理工程师要求进行；水泥搅拌桩单元工程施工完成后，应抽取该批桩数的2%进行成桩质量检验。一般在成桩后7天内使用轻便触探器钻取桩身土样，观察搅拌均匀程度，采用触探击数(NIo)用对比法判断桩身强度。桩身击数不小于35击/30Cm检验深度一般在设计桩顶高程以下不超过4.0cm。如因空桩较长，采用轻便触探进行检测，结果未必精确，起不到检测效果。可采用以下几种方法进行检测：a.按单元总
10、根数的2%进行坑探，挖深到建基面以下Im,检查桩身完整性、连续性及搅拌均匀程度;b.对0.5%的搅拌桩进行抽芯检测;c.个别地基相对较差的地段，进行单桩及复合地基承载力试验。承包商应按图纸或合同要求采用静荷载法试验检测单桩或复合桩地基承载力。符合地基承载力应符合设计规定。经触探检测对桩身强度有怀疑的工程桩，按监理指令取桩体中原状加固样，直接测定桩身强度。场地工程地质情况复杂或施工中有问题的桩，按监理指令应用荷载试验方法检验工程桩的承载力。对搅拌桩相邻搭接要求严格的地段，应在成桩养护到一定龄期时,选取数根桩体进行开挖，检查其外观质量鉴定：A、桩体圆匀，无缩颈和回陷现象。B、搅拌均匀，凝体无松散。C、群桩桩顶齐，间距均匀。3.2 水泥搅拌桩单元工程验收3.2.1 水泥搅拌桩单元工程施工完成后，施工单位应在自检合格的基础上申请单元工程验收。该验收为联合验收，参加验收的单位包括施工、设计、监理、业主，监理单位为组织单位。3.2.2 施工单位应为单元工程验收准备好施工布孔图、施工原始记录、搅拌桩检测资料、单元工程隐蔽验收签证、单元工程质量评定表等资料，验收前搅拌桩基础要清理桩顶高程以下0.5m的桩间土，露出完整的桩头。验收人员现场察看认可后，在单元工程隐蔽验收签证单上签字，验收通过。
