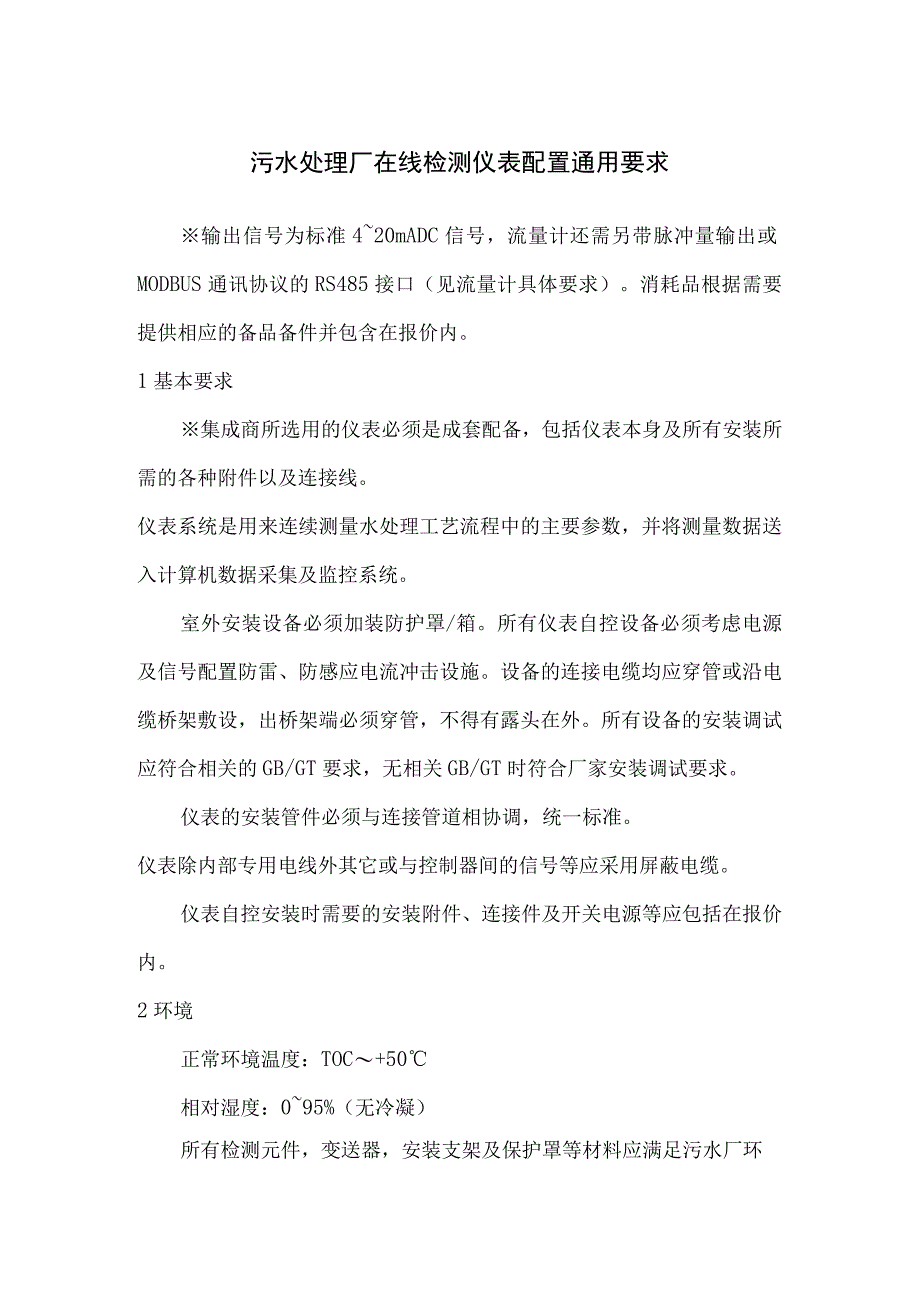

1、污水处理厂在线检测仪表配置通用要求输出信号为标准420mADC信号，流量计还需另带脉冲量输出或MODBUS通讯协议的RS485接口（见流量计具体要求）。消耗品根据需要提供相应的备品备件并包含在报价内。1基本要求集成商所选用的仪表必须是成套配备，包括仪表本身及所有安装所需的各种附件以及连接线。仪表系统是用来连续测量水处理工艺流程中的主要参数，并将测量数据送入计算机数据采集及监控系统。室外安装设备必须加装防护罩/箱。所有仪表自控设备必须考虑电源及信号配置防雷、防感应电流冲击设施。设备的连接电缆均应穿管或沿电缆桥架敷设，出桥架端必须穿管，不得有露头在外。所有设备的安装调试应符合相关的GB/GT要求，

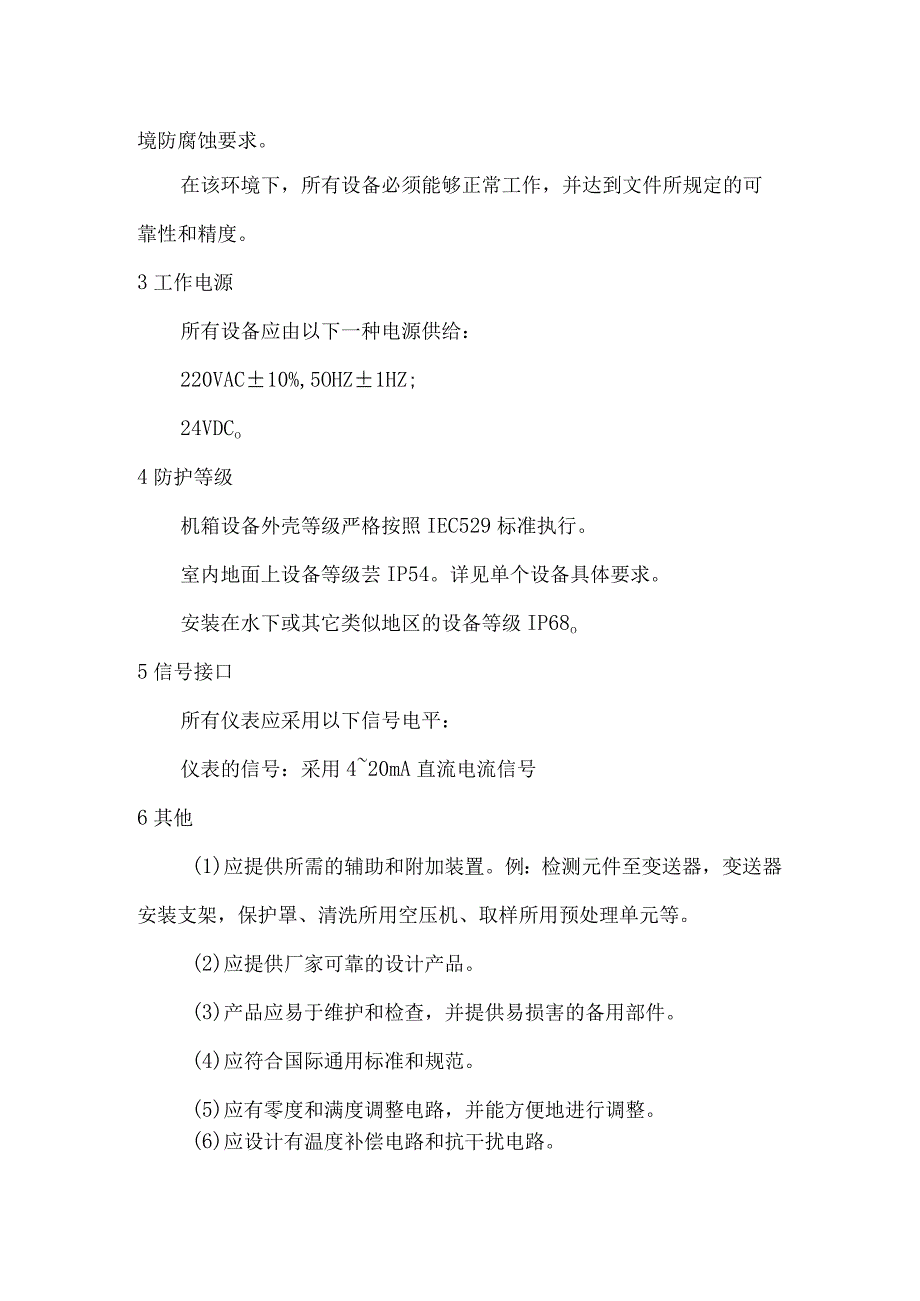

2、无相关GB/GT时符合厂家安装调试要求。仪表的安装管件必须与连接管道相协调，统一标准。仪表除内部专用电线外其它或与控制器间的信号等应采用屏蔽电缆。仪表自控安装时需要的安装附件、连接件及开关电源等应包括在报价内。2环境正常环境温度：TOC+50相对湿度：095%（无冷凝）所有检测元件，变送器，安装支架及保护罩等材料应满足污水厂环境防腐蚀要求。在该环境下，所有设备必须能够正常工作，并达到文件所规定的可靠性和精度。3工作电源所有设备应由以下一种电源供给：220VAC10%,5OHZ1HZ;24VDCo4防护等级机箱设备外壳等级严格按照IEC529标准执行。室内地面上设备等级芸IP54。详见单个设备具

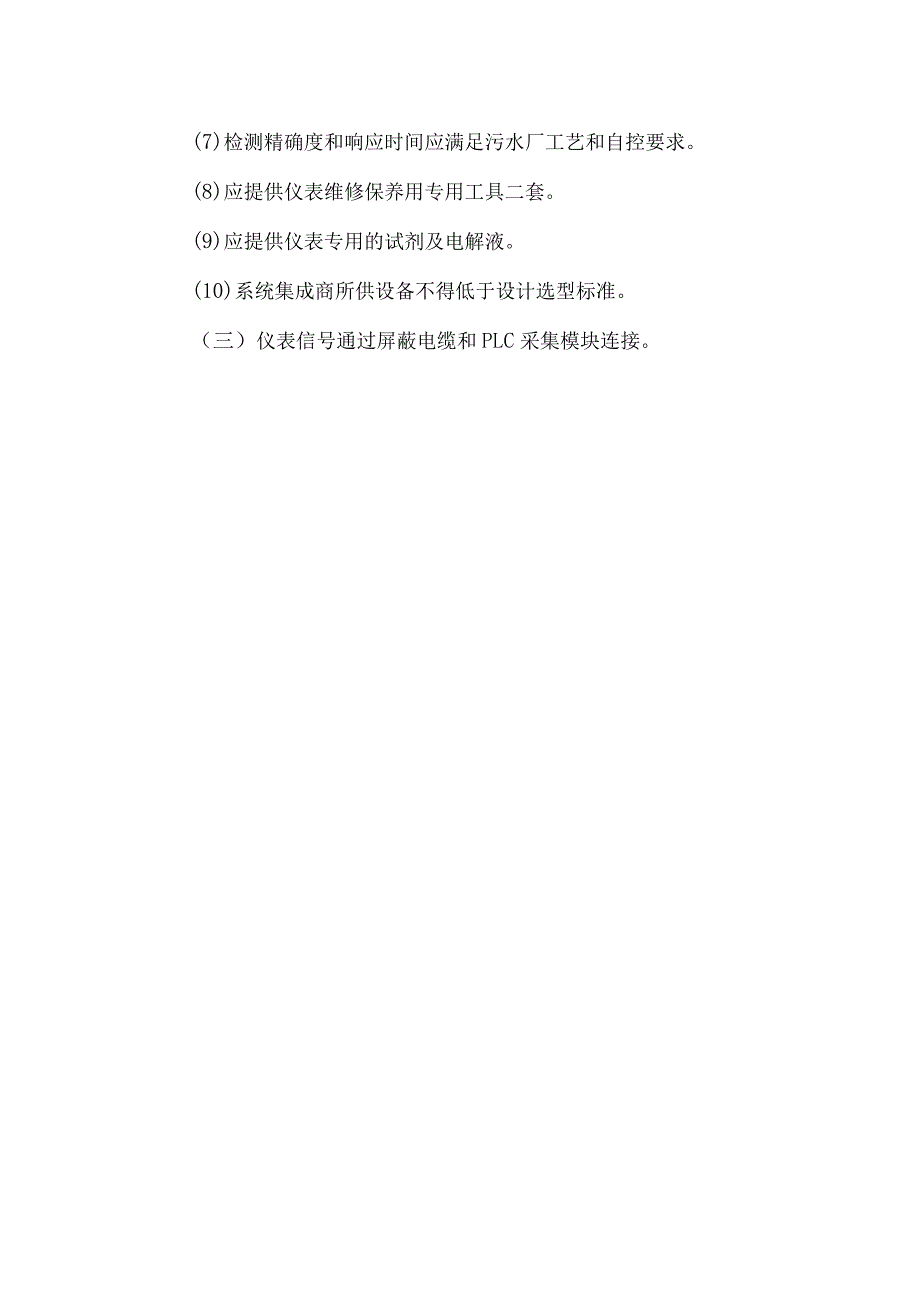

3、体要求。安装在水下或其它类似地区的设备等级IP68o5信号接口所有仪表应采用以下信号电平：仪表的信号：采用420mA直流电流信号6其他(1)应提供所需的辅助和附加装置。例：检测元件至变送器，变送器安装支架，保护罩、清洗所用空压机、取样所用预处理单元等。(2)应提供厂家可靠的设计产品。(3)产品应易于维护和检查，并提供易损害的备用部件。(4)应符合国际通用标准和规范。(5)应有零度和满度调整电路，并能方便地进行调整。(6)应设计有温度补偿电路和抗干扰电路。(7)检测精确度和响应时间应满足污水厂工艺和自控要求。(8)应提供仪表维修保养用专用工具二套。(9)应提供仪表专用的试剂及电解液。(10)系统集成商所供设备不得低于设计选型标准。（三）仪表信号通过屏蔽电缆和PLC采集模块连接。
