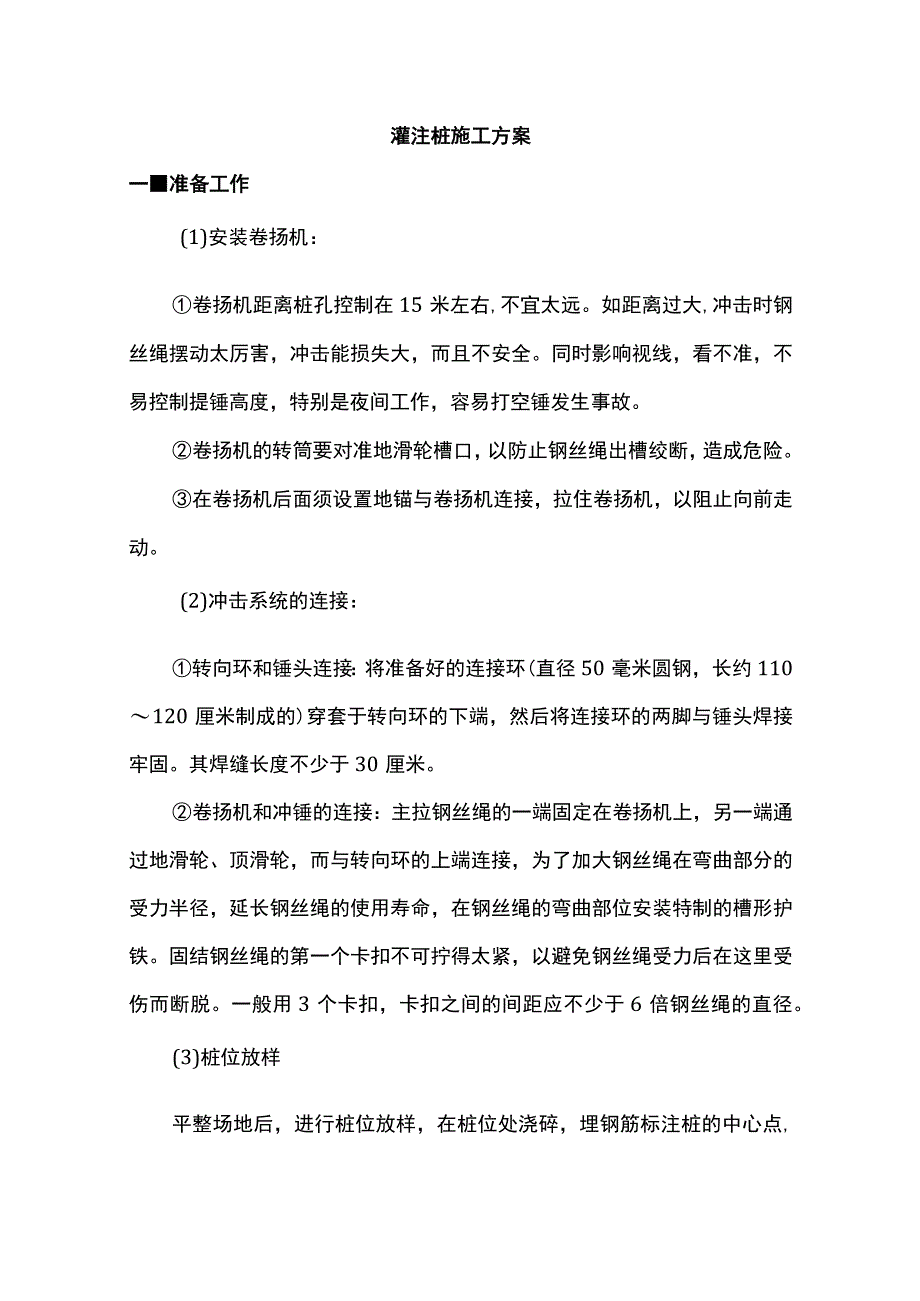

1、灌注桩施工方案一准备工作(1)安装卷扬机：卷扬机距离桩孔控制在15米左右,不宜太远。如距离过大,冲击时钢丝绳摆动太厉害，冲击能损失大，而且不安全。同时影响视线，看不准，不易控制提锤高度，特别是夜间工作，容易打空锤发生事故。卷扬机的转筒要对准地滑轮槽口，以防止钢丝绳出槽绞断，造成危险。在卷扬机后面须设置地锚与卷扬机连接，拉住卷扬机，以阻止向前走动。(2)冲击系统的连接：转向环和锤头连接：将准备好的连接环(直径50毫米圆钢，长约110120厘米制成的)穿套于转向环的下端，然后将连接环的两脚与锤头焊接牢固。其焊缝长度不少于30厘米。卷扬机和冲锤的连接：主拉钢丝绳的一端固定在卷扬机上，另一端通过地滑轮

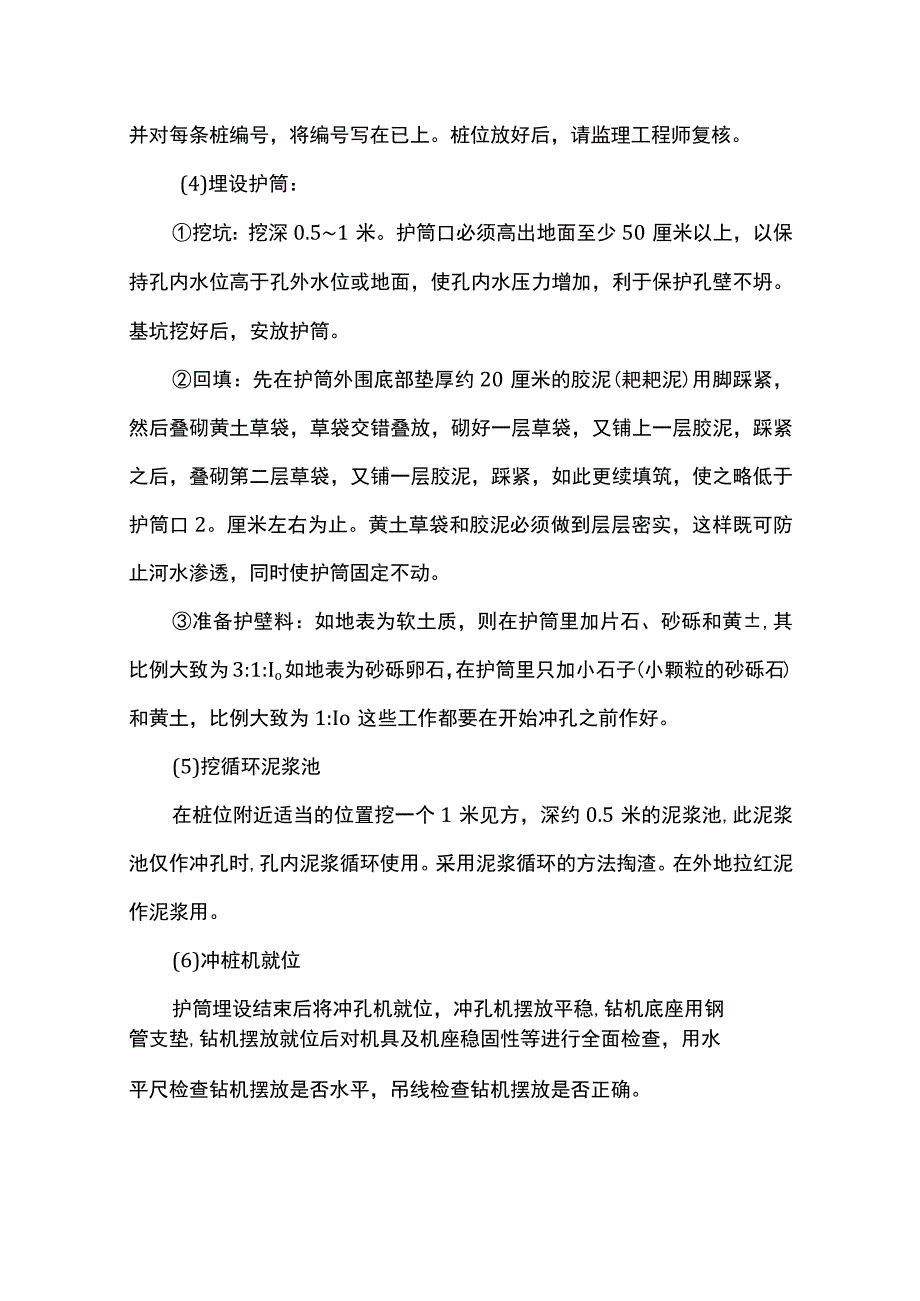

2、、顶滑轮，而与转向环的上端连接，为了加大钢丝绳在弯曲部分的受力半径，延长钢丝绳的使用寿命，在钢丝绳的弯曲部位安装特制的槽形护铁。固结钢丝绳的第一个卡扣不可拧得太紧，以避免钢丝绳受力后在这里受伤而断脱。一般用3个卡扣，卡扣之间的间距应不少于6倍钢丝绳的直径。(3)桩位放样平整场地后，进行桩位放样，在桩位处浇碎，埋钢筋标注桩的中心点,并对每条桩编号，将编号写在已上。桩位放好后，请监理工程师复核。(4)埋设护筒：挖坑：挖深0.51米。护筒口必须高出地面至少50厘米以上，以保持孔内水位高于孔外水位或地面，使孔内水压力增加，利于保护孔壁不坍。基坑挖好后，安放护筒。回填：先在护筒外围底部垫厚约20厘米的胶
3、泥(耙耙泥)用脚踩紧，然后叠砌黄土草袋，草袋交错叠放，砌好一层草袋，又铺上一层胶泥，踩紧之后，叠砌第二层草袋，又铺一层胶泥，踩紧，如此更续填筑，使之略低于护筒口2。厘米左右为止。黄土草袋和胶泥必须做到层层密实，这样既可防止河水渗透，同时使护筒固定不动。准备护壁料：如地表为软土质，则在护筒里加片石、砂砾和黄,其比例大致为3:1:Io如地表为砂砾卵石，在护筒里只加小石子(小颗粒的砂砾石)和黄土，比例大致为1:Io这些工作都要在开始冲孔之前作好。(5)挖循环泥浆池在桩位附近适当的位置挖一个1米见方，深约0.5米的泥浆池,此泥浆池仅作冲孔时,孔内泥浆循环使用。采用泥浆循环的方法掏渣。在外地拉红泥作泥浆

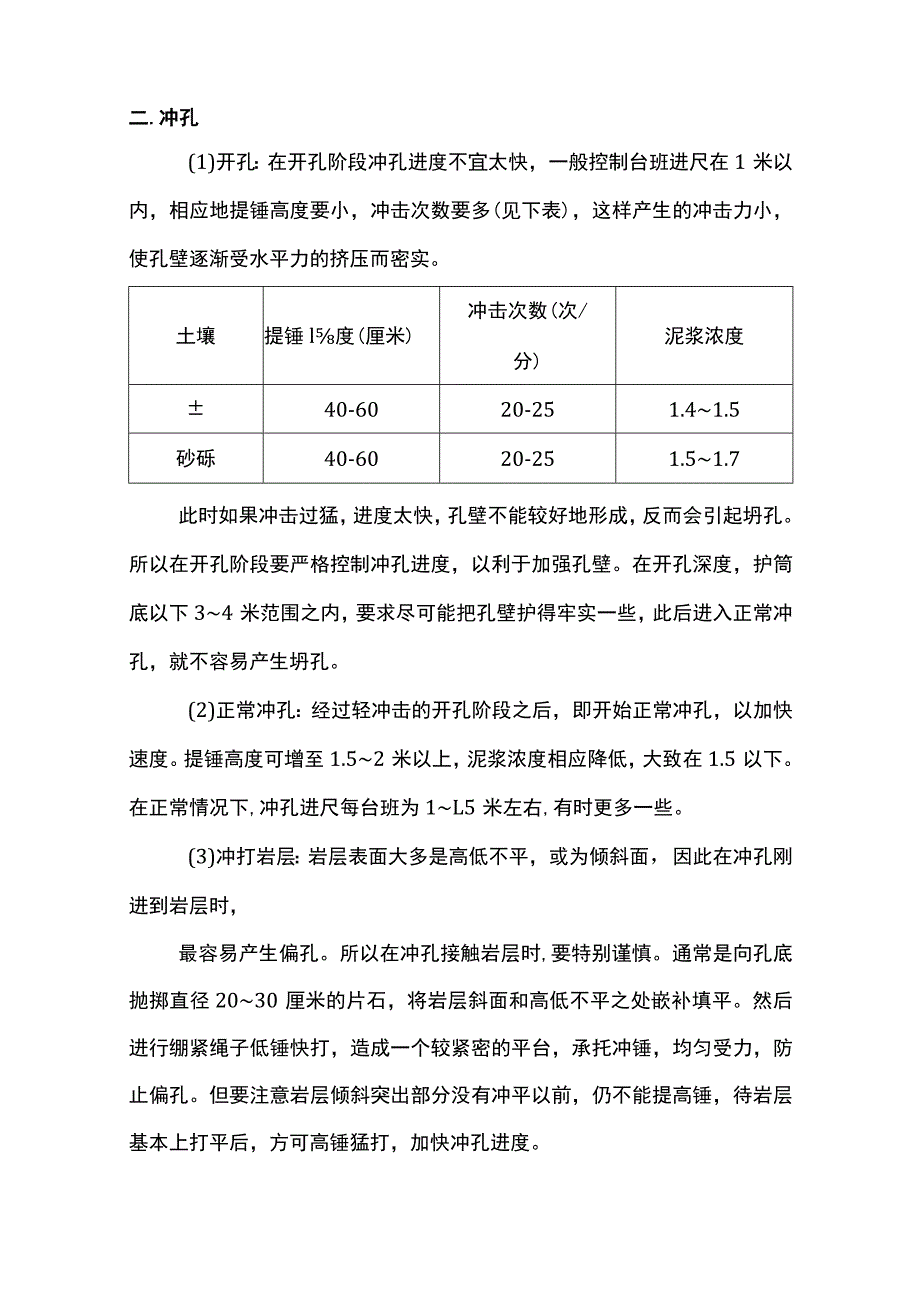

4、用。(6)冲桩机就位护筒埋设结束后将冲孔机就位，冲孔机摆放平稳,钻机底座用钢管支垫,钻机摆放就位后对机具及机座稳固性等进行全面检查，用水平尺检查钻机摆放是否水平，吊线检查钻机摆放是否正确。二.冲孔(1)开孔：在开孔阶段冲孔进度不宜太快，一般控制台班进尺在1米以内，相应地提锤高度要小，冲击次数要多(见下表)，这样产生的冲击力小，使孔壁逐渐受水平力的挤压而密实。土壤提锤l度(厘米)冲击次数(次/分)泥浆浓度40-6020-251.41.5砂砾40-6020-251.51.7此时如果冲击过猛，进度太快，孔壁不能较好地形成，反而会引起坍孔。所以在开孔阶段要严格控制冲孔进度，以利于加强孔壁。在开孔深度，
5、护筒底以下34米范围之内，要求尽可能把孔壁护得牢实一些，此后进入正常冲孔，就不容易产生坍孔。(2)正常冲孔：经过轻冲击的开孔阶段之后，即开始正常冲孔，以加快速度。提锤高度可增至1.52米以上，泥浆浓度相应降低，大致在1.5以下。在正常情况下,冲孔进尺每台班为1L5米左右,有时更多一些。(3)冲打岩层：岩层表面大多是高低不平，或为倾斜面，因此在冲孔刚进到岩层时，最容易产生偏孔。所以在冲孔接触岩层时,要特别谨慎。通常是向孔底抛掷直径2030厘米的片石，将岩层斜面和高低不平之处嵌补填平。然后进行绷紧绳子低锤快打，造成一个较紧密的平台，承托冲锤，均匀受力，防止偏孔。但要注意岩层倾斜突出部分没有冲平以前
6、，仍不能提高锤，待岩层基本上打平后，方可高锤猛打，加快冲孔进度。冲进岩层后泥浆浓度降到L2左右以减少阻力和粘锤的毛病，但不能太小，否则石渣浮不上来，掏渣困难。(5)通过卷扬机悬吊冲锤的冲击力把硬质或岩层破碎成孔，泥渣部分挤入孔壁，大部分采用泥浆循环的方法掏出。操作时，要先在孔口埋设护筒，然后冲孑出L就位，使冲锤中心对准护筒中心，开始应低锤密击，锤高0.40.6m,并及时加片石、砂砾(或石子)和粘土泥浆护壁，使孔壁挤压密实，直至孔深达护筒底以下34米后，才可加快速度,将锤提高至L52.0m以上转入正常冲击，并随时测定和控制泥浆比重。当在粘土和亚粘土层中冲击时，应采用中小冲程(0.51.0m)冲孔
7、，并补充稀泥浆或清水,避免糊粘；如地下水位低，要加水补充，发现漏水及时补充，并应保持孔内水位高于地下水位L5m左右，以防坍孔；遇岩层表面不平或倾斜,应抛入2030cm厚块石，使孔底表面略平，然后低锤快击使成一紧密平台后，再进行正常冲击，同时泥浆比重可降到1.2左右，以减少粘锤阻力，但又不能过低,避免岩渣浮不上来，掏渣困难。三.掏渣在冲孔过程中被冲碎的石渣，一部分和泥浆挤入孔壁空隙之中，大部分靠掏渣筒清除出外。在开孔阶段，为了要使石渣泥浆夹石子尽量挤入孔壁周围孔隙，以固孔壁，因此在冲击过程中不掏石渣，待冲进达到45米之后，作一次掏渣，以降低泥浆浓度。在正常冲孔阶段，掏渣要及时,不然阻力太大，不利
8、于冲击。一般每台班掏渣一次，每次掏出石渣泥浆45桶，但在掏渣的同时要注意两点：(1)及时向孔内加水，保持孔内水位必须的高度,以免水压降低而坍孔。(2)掏完石渣之后，应即向孔内加添护壁料，恢复泥浆正常浓度。如此循环更换，可以保证冲孔顺利进展。至于冲进岩层以后，一般也是每台班掏渣一次，每次掏出的渣浆56桶。四、下钢筋笼为了吊放钢筋笼的方便，钢筋笼不宜太长，每节810米左右，因此钢筋笼长度可根据桩孔深度及其总长度分节绑扎，又为了增加钢筋笼的起吊刚度，可采取临时措施，用直径约15厘米的圆木，长为钢筋笼长度的一半，绑扎于钢筋笼内的中部，钢筋笼竖直以后，即将圆木解除，然后下放。根据三脚架的高度和钢筋笼的长
9、度采取如下的方法吊放：钢筋笼分节吊放，但要在三脚架上端立一独脚扒杆，以增加起吊高度,把第一节钢筋笼吊放孔内,并把它挂起来,即把第二节吊上去，对好第一节，进行焊接，焊接完毕，撤掉吊挂钢筋笼的设施，然后继续吊放下去。在起吊和下放钢筋笼时，要控制吊放速度。起吊要慢,速度要均匀，使钢筋笼沿着三脚架的脚徐徐上升，逐渐竖起来。起吊过猛，可能使钢筋笼变形，钢筋笼起吊竖立以后，要使之Jll页直徐徐下去，要防止钢筋笼在孔内摆动。碰撞孔壁,引起坍孔。五、清孔钢筋笼下好之后，即进行清孔工作。(1)安装清孔器：在孔口附近将清孔导管两节一拼才并成几大节。下节接好进气管,上节安好喷嘴弯头。然后利用吊架的顶滑轮顺序吊放。首
10、先把最下一大节吊入孔内,下至适当位置挂住,随即将第二大节吊上去与之连结,如此更续吊装下放直至全导管安装完毕。导管要高出地面34米，喷嘴要对准出水口，为了防止导管转动出事故，用两根圆木将导管夹住，即控制喷水方向，还起压住导管的作用。同时接通水源。清孔开始之后，即向孔内灌水,以保持孔内水位，避免造成坍孔。(2)清孔：空压机和抽水机同时开动。空压机的气压不小于67公斤。按照吹砂器的一般原理，空压机不断向导管内输送高压气，导管内形成一般强大的高压气流向上跑，被搅动泥渣随着高压气流向上涌，从喷嘴喷出来(如下图)，直至孔口喷出清水为止。这样一般小于清孔管直径的卵石都可以被清除出来，留在孔底的只是个别的大于清孔管直径的卵石，这对于混凝土的质量是没有什么坏处的。根据实践经验，认为这种清孔方法，基本上是可以达到要求的。
