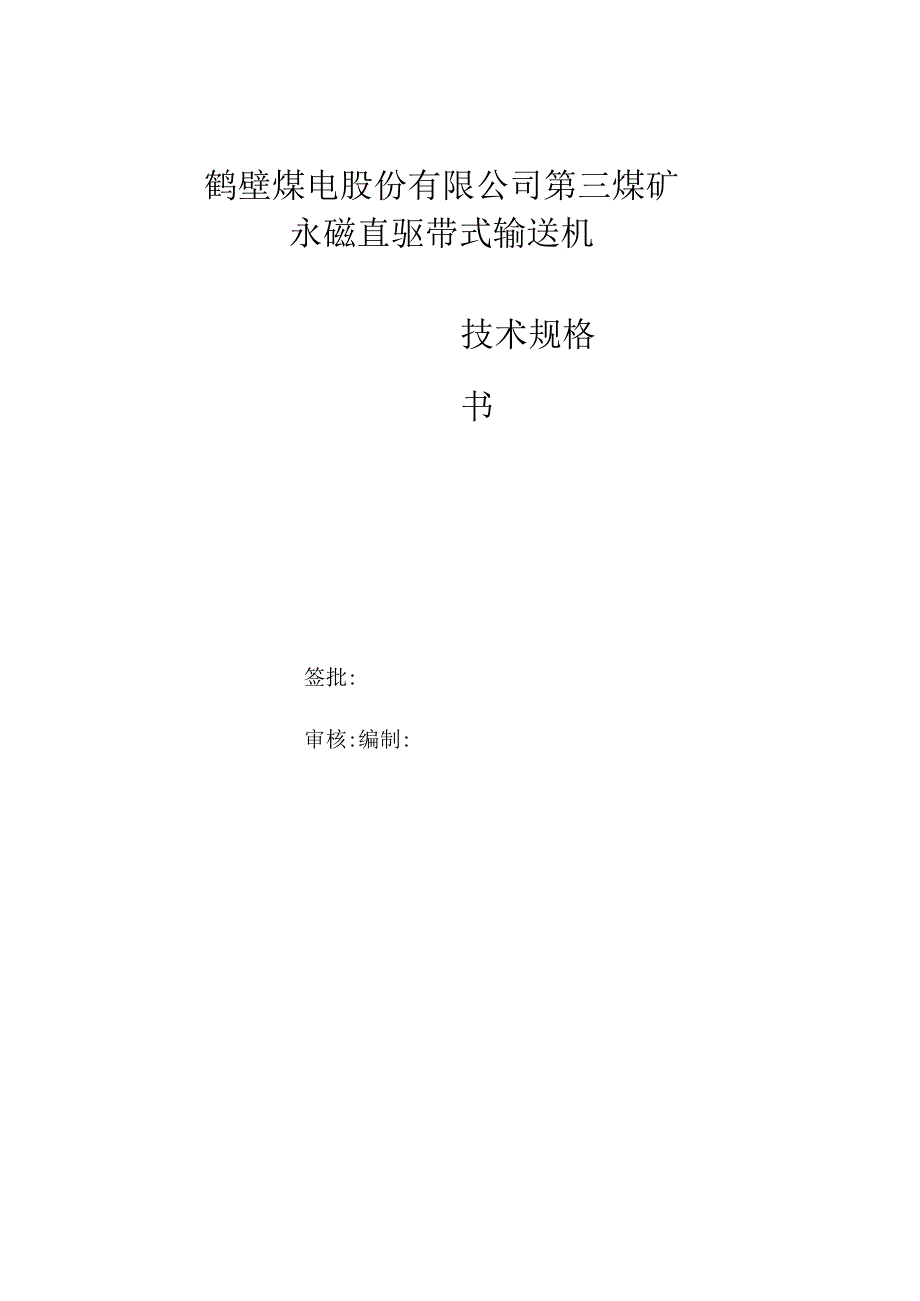

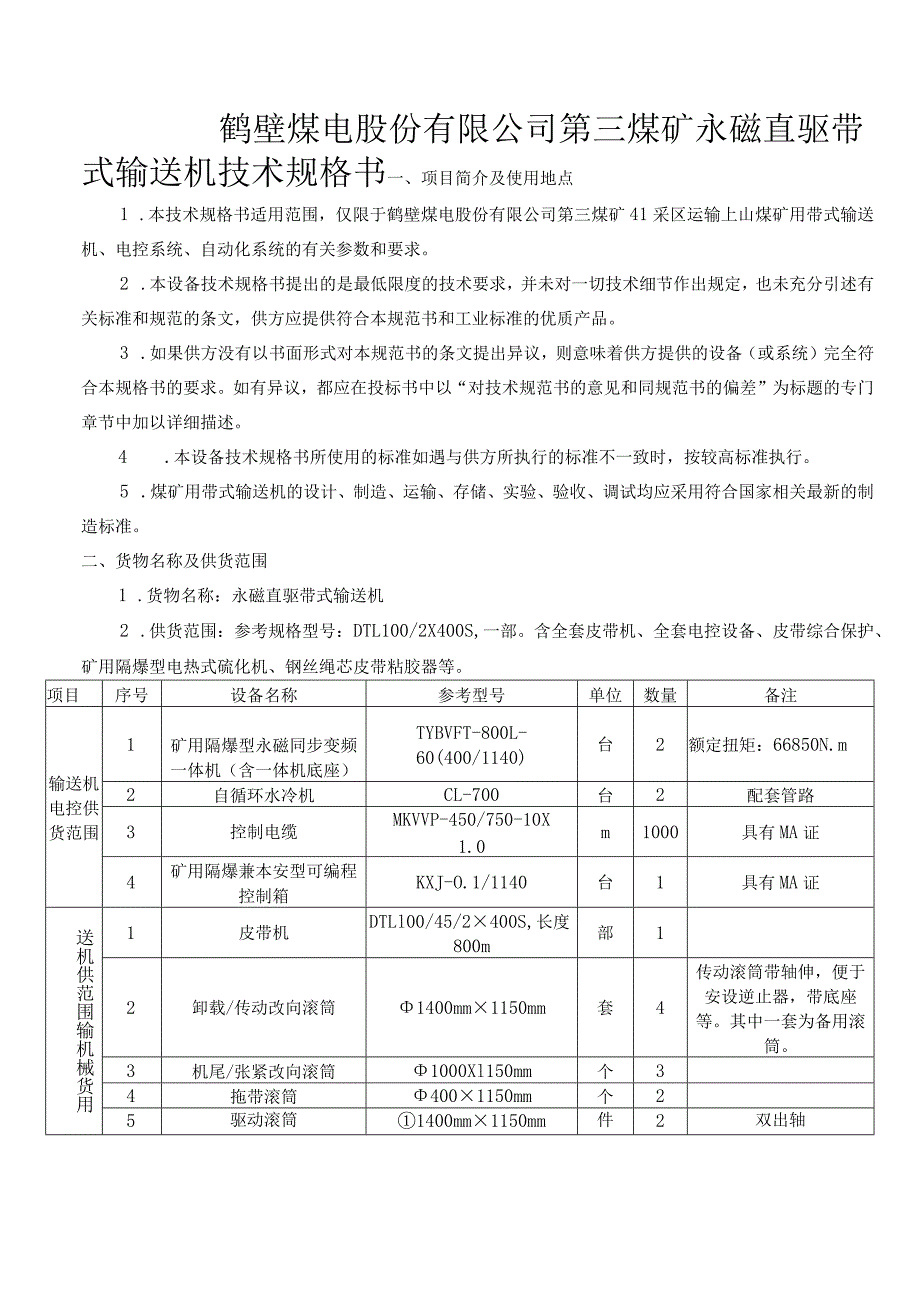

1、鹤壁煤电股份有限公司第三煤矿永磁直驱带式输送机技术规格书签批:审核:编制:鹤壁煤电股份有限公司第三煤矿永磁直驱带式输送机技术规格书一、项目简介及使用地点1 .本技术规格书适用范围，仅限于鹤壁煤电股份有限公司第三煤矿41采区运输上山煤矿用带式输送机、电控系统、自动化系统的有关参数和要求。2 .本设备技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。3 .如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备（或系统）完全符合本规格书的要求。如有异议，都应在投标书中以“对技术规范书的意见和
2、同规范书的偏差”为标题的专门章节中加以详细描述。4 .本设备技术规格书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。5 .煤矿用带式输送机的设计、制造、运输、存储、实验、验收、调试均应采用符合国家相关最新的制造标准。二、货物名称及供货范围1 .货物名称：永磁直驱带式输送机2 .供货范围：参考规格型号：DTL100/2X400S,一部。含全套皮带机、全套电控设备、皮带综合保护、矿用隔爆型电热式硫化机、钢丝绳芯皮带粘胶器等。项目序号设备名称参考型号单位数量备注输送机电控供货范围1矿用隔爆型永磁同步变频一体机（含一体机底座）TYBVFT-800L-60(400/1140)台2额定扭矩：

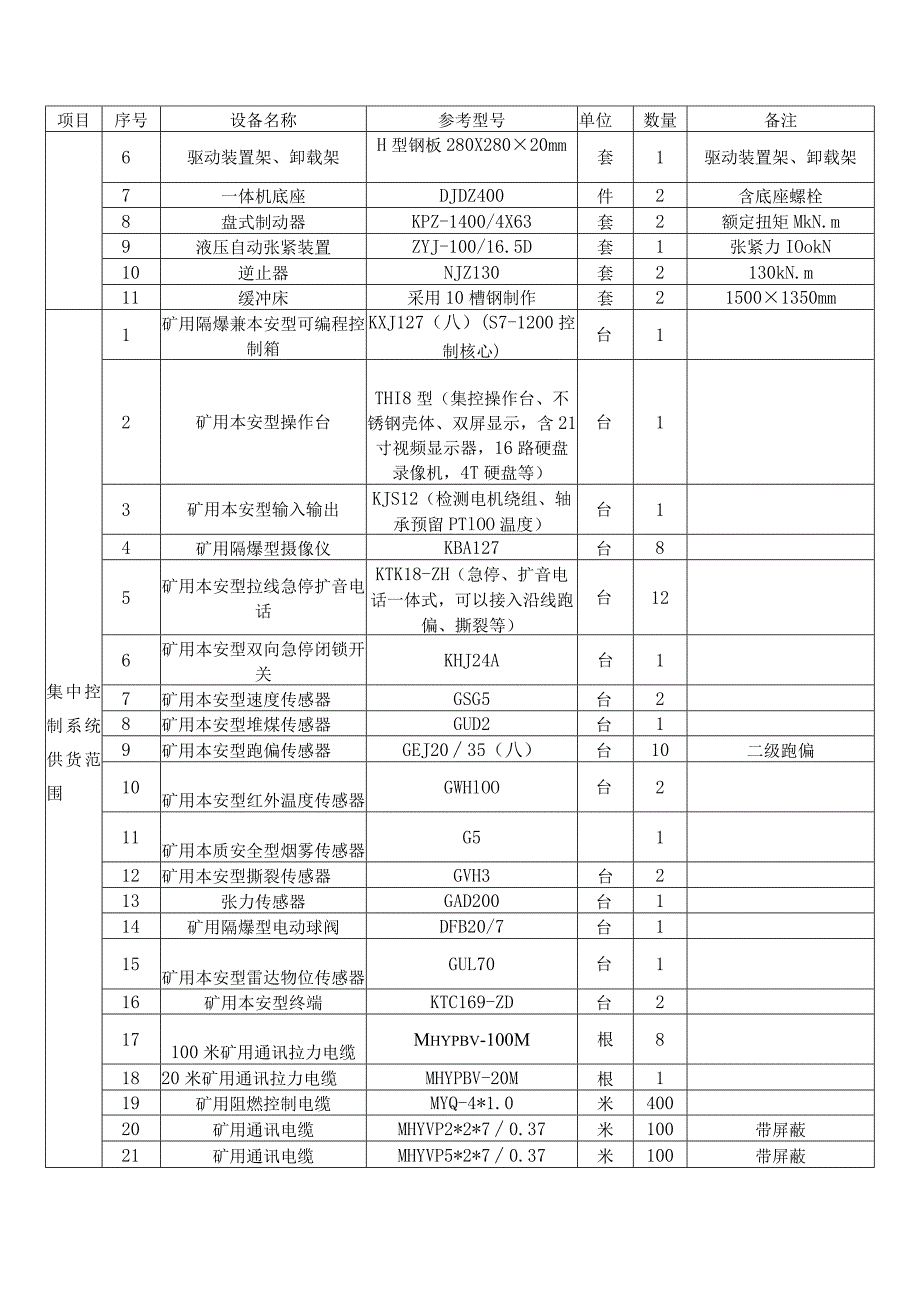

3、66850N.m2自循环水冷机CL-700台2配套管路3控制电缆MKVVP-450/750-10X1.0m1000具有MA证4矿用隔爆兼本安型可编程控制箱KXJ-O.1/1140台1具有MA证送机供范围输机械货用1皮带机DTLl00/45/2400S,长度800m部12卸载/传动改向滚筒1400mm1150mm套4传动滚筒带轴伸，便于安设逆止器，带底座等。其中一套为备用滚筒。3机尾/张紧改向滚筒1000Xl150mm个34拖带滚筒4001150mm个25驱动滚筒1400mm1150mm件2双出轴项目序号设备名称参考型号单位数量备注6驱动装置架、卸载架H型钢板280X28020mm套1驱动装置架
4、、卸载架7一体机底座DJDZ400件2含底座螺栓8盘式制动器KPZ-1400/4X63套2额定扭矩MkN.m9液压自动张紧装置ZYJ-100/16.5D套1张紧力IOokN10逆止器NJZ130套2130kN.m11缓冲床采用10槽钢制作套215001350mm集中控制系统供货范围1矿用隔爆兼本安型可编程控制箱KXJ127（八）(S7-1200控制核心)台12矿用本安型操作台THI8型（集控操作台、不锈钢壳体、双屏显示，含21寸视频显示器，16路硬盘录像机，4T硬盘等）台13矿用本安型输入输出KJS12（检测电机绕组、轴承预留PTlOO温度）台14矿用隔爆型摄像仪KBA127台85矿用本安型拉
5、线急停扩音电话KTK18-ZH（急停、扩音电话一体式，可以接入沿线跑偏、撕裂等）台126矿用本安型双向急停闭锁开关KHJ24A台17矿用本安型速度传感器GSG5台28矿用本安型堆煤传感器GUD2台19矿用本安型跑偏传感器GEJ2035（八）台10二级跑偏10矿用本安型红外温度传感器GWHlOO台211矿用本质安全型烟雾传感器G5112矿用本安型撕裂传感器GVH3台213张力传感器GAD200台114矿用隔爆型电动球阀DFB20/7台115矿用本安型雷达物位传感器GUL70台116矿用本安型终端KTC169-ZD台217100米矿用通讯拉力电缆Mhypbv-100M根81820米矿用通讯拉力电缆
6、MHYPBV-20M根119矿用阻燃控制电缆MYQ-4*1.0米40020矿用通讯电缆MHYVP2*2*70.37米100带屏蔽21矿用通讯电缆MHYVP5*2*70.37米100带屏蔽项目序号设备名称参考型号单位数量备注22煤矿用通信电缆MHSYV-5420.5米200矿用网线23矿用阻燃光缆MGTSV-8B米120024本安接线盒JHH-4个325矿用光纤接线盒FHG4个1026尾缆SC-6B-5M根1027快插电缆专用挂钩Ht-DLZYGG个70028便携式编程器台12924口千兆企业级网络交换机台130千兆光纤收发器80km台631安装辅材批132备注要求井下系统能够与现tZ面远程集控
7、系统（中矿大华洋）对接。胶链带给料机供货范围1GLJL9007.5/S给料机由连接段、导料槽、闸门组件、底架、驱动滚筒、改向滚筒、托辐组件、胶链带、清扫器、驱动装置总成、传动机构等组成1套矿用隔爆型电热式硫化机1矿用隔爆型电热式硫化机LBD-100OxHOO1套以下为单套配置，共需一套1机架本体配置36件2螺杆、螺母、垫片36套3加热板6块4水压板3件5隔热板6块6棘轮扳手3把7防爆控制箱2台8输出电源电缆6套9测温元件连线6套10手动水压泵3台11高压软管快速接头3根12高压软管、快速接头备口口备件2根13测温元件2支14缔头专用工具1把15刀片1盒16剥皮刀5把17老虎钳1把18一字起子1
8、把19活络扳手1把项目序号设备名称参考型号单位数量备注20毛刷5把21钢丝抛盘1件其他1钢丝绳芯皮带粘胶器T2型套1配套20套AB胶及20套钢丝绳芯修补带2总价款4%的易损件易损件清单提交需方认可套1三、货物技术参数（一）主机主要技术参数1 .胶带宽度：B=100Omm2 .运输长度：L=800m3 .输送量：450th4 .速度：2.5ms5 .物料粒度：300mm6 .电动机型号：永磁电机机功率：2400kW7 .电压：6000V8 .启动方式：变频器9 .逆止器：NJ180逆止力矩180kN.m10 .驱动滚筒及改向滚筒直径：14001150mmIL托带滚筒直径：5001150mm机尾滚
9、筒直径：10001150mm12 .托辑规格：上托辐133X380mm下托辑133X1150mm13 .上托根槽角：3514 .托根间距：上托相间距1200mm下托辑间距3000mm15 .机长：800m（48m0o+725ml6o+26m0o）16 .最大倾角：16（上段725m）17 .张紧方式：ZYL型自控液压张紧装置18 .机尾给煤机落煤点：配套不低于3m缓冲滑床19 .胶带：St3150N/mm系列阻燃型钢丝绳芯胶带，长度1700m（需方自备）（二）主要零部件参数20 矿用隔爆兼本安型永磁同步变频调速一体机技术参数参数名称参数或选型配置参考型号TYBVFT-800L-60(400/1
10、140)数量：2台电压等级1140V(-15%10%)额定功率400kW参数名称参数或选型配置矿用隔爆兼本安型永磁同步变频调速一体机额定转矩不小于66850N.m额定转速48rmin调速范围0-50rmin过载转矩/额定转矩不小于2倍起动转矩/额定转矩不小于2倍电机效率不小于94%功率因数不小于0.95允许温升功率模块60,轴承100,绕组180防护等级IP55绝缘等级H级安装方式IMB3工作方式Sl（连续工作制）级数40级额定频率50Hz输出频率0-50Hz频率分辨率0.IHz频率精度设定输出频率的0.1%以内运行转速稳态精度额定同步转速的05%以内力口、减速时间设定10-255s连续可设外
11、部接口、通信方式数字10口、RS485、CAN总线，以太网液晶屏显示电流、频率、变频控制状态、方向、故障信息等保护/报警功能过载、短路、缺相、过欠压、漏电、电机超温、模块过热保护。冷却方式水冷特征两象限2.矿用隔爆兼本安型可编程控制箱参数参,故名称参数或选型配置矿用隔爆兼本安型可编程控制箱参考型号KXJ-127数量：1台电压等级127V10%额定输入电流0.8额定输入频率50HZ外壳防护等级IP54防爆标志ExdibIMb特殊功能参数记录（运行参数和故障信息可保存一年）一体机温度、电流、转矩等显示、一体机各项保护进行显示报警支持功率平衡、可根据负载变化适时调整一体机转速控制线参数远控电缆长度N
12、100om3.循环水冷却装置技术参数参数名称参数或选型配置循环水冷却装置参考型号CL-5002套电压等级660V/1140V额定散热功率25kW最大流量12m3h水泵最大扬程80m控制方式由可编程器输出控制工作压力0.8MPa4.胶链带给料机参数名称参数或选型配置胶链带给料机参考型号GLJL9007.5/S1套给料能力100900th可调胶链带宽度900mm入料粒度0400mm调速方式手动无极调速闸门形式钢丝绳式手动平板闸门电机功率7.5kW、工作电压380/66Ov安装方式底部支撑或吊挂5.矿用隔爆型电热式硫化机名称单位参考技术参数粘接输送带带宽mm1000硫化温度1453硫化升温时间min30硫化工作压力Mpa1.0-2.0电源电压V660总功率Kw68.4有效工作面尺寸（长X宽）mm1150
