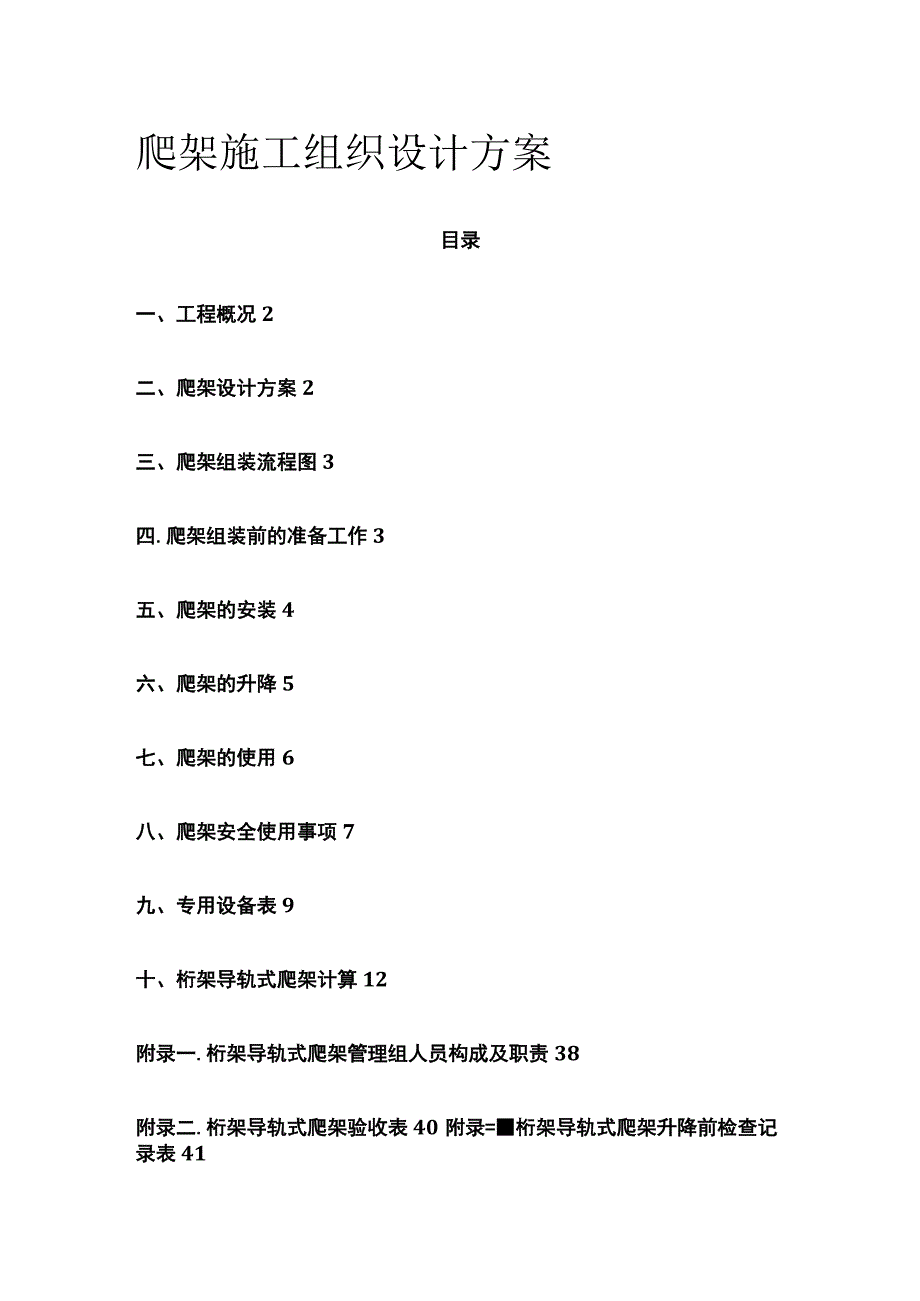

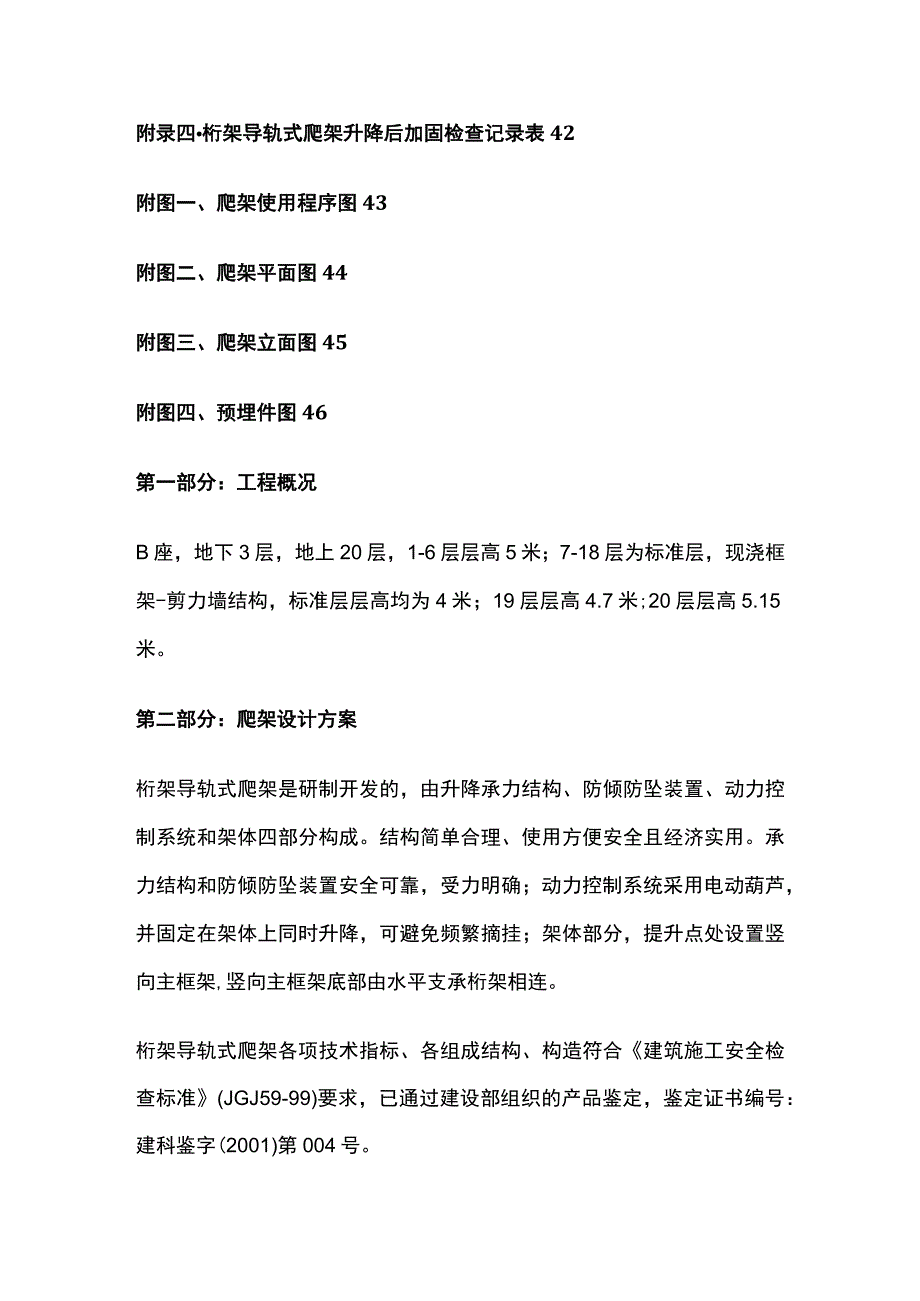

1、爬架施工组织设计方案目录一、工程概况2二、爬架设计方案2三、爬架组装流程图3四.爬架组装前的准备工作3五、爬架的安装4六、爬架的升降5七、爬架的使用6八、爬架安全使用事项7九、专用设备表9十、桁架导轨式爬架计算12附录一.桁架导轨式爬架管理组人员构成及职责38附录二.桁架导轨式爬架验收表40附录=桁架导轨式爬架升降前检查记录表41附录四桁架导轨式爬架升降后加固检查记录表42附图一、爬架使用程序图43附图二、爬架平面图44附图三、爬架立面图45附图四、预埋件图46第一部分：工程概况B座，地下3层，地上20层，1-6层层高5米；7-18层为标准层，现浇框架-剪力墙结构，标准层层高均为4米；19层层

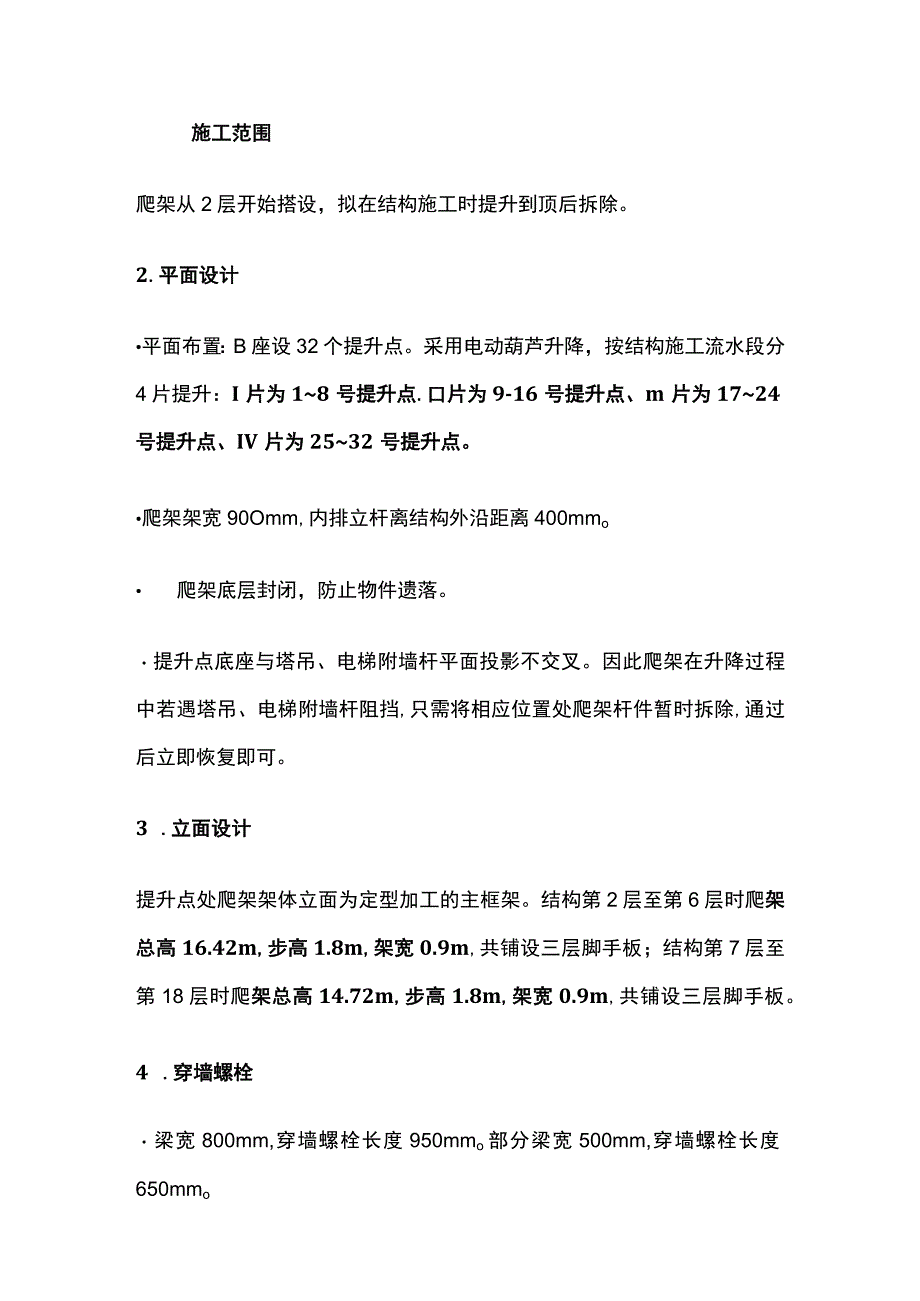

2、高4.7米;20层层高5.15米。第二部分：爬架设计方案桁架导轨式爬架是研制开发的，由升降承力结构、防倾防坠装置、动力控制系统和架体四部分构成。结构简单合理、使用方便安全且经济实用。承力结构和防倾防坠装置安全可靠，受力明确；动力控制系统采用电动葫芦，并固定在架体上同时升降，可避免频繁摘挂；架体部分，提升点处设置竖向主框架,竖向主框架底部由水平支承桁架相连。桁架导轨式爬架各项技术指标、各组成结构、构造符合建筑施工安全检查标准(JGJ59-99)要求，已通过建设部组织的产品鉴定，鉴定证书编号：建科鉴字(2001)第004号。施工范围爬架从2层开始搭设，拟在结构施工时提升到顶后拆除。2.平面设计平面
3、布置：B座设32个提升点。采用电动葫芦升降，按结构施工流水段分4片提升：I片为18号提升点.口片为9-16号提升点、m片为1724号提升点、IV片为2532号提升点。爬架架宽90Omm,内排立杆离结构外沿距离400mmo爬架底层封闭，防止物件遗落。提升点底座与塔吊、电梯附墙杆平面投影不交叉。因此爬架在升降过程中若遇塔吊、电梯附墙杆阻挡,只需将相应位置处爬架杆件暂时拆除,通过后立即恢复即可。3 .立面设计提升点处爬架架体立面为定型加工的主框架。结构第2层至第6层时爬架总高16.42m,步高1.8m,架宽0.9m,共铺设三层脚手板；结构第7层至第18层时爬架总高14.72m,步高1.8m,架宽0.
4、9m,共铺设三层脚手板。4 .穿墙螺栓梁宽800mm,穿墙螺栓长度950mmo部分梁宽500mm,穿墙螺栓长度650mmo穿墙螺栓预留孔通过预埋件实现，预埋件焊连或绑扎在临近的主筋上,确保预留孔位置准确。预留孔立面位置为楼板面下返380mm。预留孔位置准确与否是爬架安全顺利使用的关键,其上下、左右偏差不得大于20mm,同一点处横梁安装在同一垂面内,任两个横梁偏差不得大于20mm。第三部分：爬架组装流程图第四部分：组装前准备工作组织爬架进场安装前的技术交底，进行必要的安全质量教育。准备必要的材料和工具：搭设脚手架用483.5的A3钢焊接钢管，选用没有弯曲、压扁及严重锈蚀的钢管。抽选符合国家技术标
5、准的扣件，在使用前要清洗加机油。升降承力系统构件、防坠装置、葫芦等及时到位。准备安装操作、升降指挥用的工具和通讯器材。第五部分：爬架安装1 .架体搭设 先搭设一操作平台，操作平台从2层楼面下返1300mmo在操作平台上组装脚手架。要求操作平台：外沿距爬架外排立杆300mmo外沿设1.2m高防护拦杆。稳固且能承受IoKN/m2的均布荷载。 将提升底座摆放在提升点处。在安装底座时，先复核附墙点处结构尺寸和爬架平面布置图是否相符。 摆放底座时，把放制动轨的一端面向建筑物，不要摆反；底座离墙距离宜从墙面直接量取，以避免差错。 底座定位后，应采取固定措施，防止移位。 在底座上安装主框架，要保持良好的垂直
6、度，要随时检查内侧立杆离墙距离是否正确。 基本尺寸及注意事项：立杆纵距1.80米，大横杆步距1.80米，架宽0.9米。相邻大横杆接头应布置在不同立杆纵距内。相邻立杆接头不得在同一步架内。脚手架每搭设二步,应与建筑物或内支撑连接,确保脚手架稳定,尺寸准确。 脚手架底层满铺脚手板，以上每隔两步架铺设一层。脚手板用铁丝与钢管扎牢。 脚手架夕M则及底部挂密目安全网。底部要与墙面实现全封闭。2安装升降承力系统 在脚手架搭设一层高度时,开始安装升降承力系统。 将第一根横梁用穿墙螺栓安装在墙上，然后安装斜拉钢丝绳。 在结构施工上升一层时,安装第二根横梁。 在第一根横梁与第二根横梁之间安装竖拉杆和斜拉杆。 随
7、着结构施工上升,安装第三根横梁。 在第二根横梁与第三根横梁之间安装竖拉杆和斜拉杆。箝安装动力及控制系统 葫芦要严格按设计位置悬挂，避免脚手架升降时葫芦刮到横梁。 葫芦环链须定期用钢丝刷刷净砂浆等赃物，并加刷机油润滑。要采取防水、防尘措施。 在最下一根横梁附近的脚手架上安置电动控制台,要搭一小房间加锁,防止无关人员进入，并能遮风避雨。 控制台应设漏电保护装置。 三相交流电源总线进控制台前应加设保险丝及电源总闸。 升降动力线必须用四芯（4lmm2）胶软线,其中一芯接地;动力线沿途绑扎在钢管上时，须作绝缘处理。 要避免升降动力线在升降中拉断。 所有葫芦接通电源后，必须保持正反转一致。第六部分：爬架的
8、升降 在下列情况下禁止进行升降作业：下雨、下雪、六级以上大风等不良气候条件下。视线不良时。分工、任务不明确时。将葫芦挂好并进行预紧，各葫芦环链松紧程度应一致。进行升降前的检查，并填写爬架升降前检查记录表（见附录三）。 除操作人员外，其他人员不得在脚手架上滞留。建筑物周围20米内严禁站人，并设专人监护。 松开斜拉钢丝绳，解除脚手架与建筑物之间的约束。 各提升点要速度均匀，行程一致。 要加强升降过程中检查，主要内容有：升降是否同步。当相邻两点行程高差大于50mm时，应停止升降，通过点控将架子调平。支架是否出现明显变形。若变形明显，应停止升降，找出原因，进行处理。检查葫芦运行是否正常，链条是否翻链，
9、扭曲。是否有影响升降的障碍物（升降前检查时就应该排除掉）。 升降到位后，在底座处用钢管顶住墙壁，然后紧固斜拉钢丝绳，恢复脚手架与建筑物之间的约束。进行升降后的检查，并填写爬架升降后加固检查记录表（见附录四）。第七部分：爬架的使用 在爬架升降作业完毕，并填写爬架升降后加固检查记录表（见附录四）后方可使用。 爬架允许有三个操作层同时作业，每层施工荷载不超过2KNm2o 所有与爬架有牵连的其它设施（如物料平台等），在使用时应由建筑结构独立承担其引起的荷载。 爬架不得施加集中荷载，不得施加动荷载。 外墙模板不得以爬架作为加固支撑。 禁止下列违章作业:利用隧吊运物品；在爬架上推车；在爬架上拉结吊装缆绳；
10、拆除爬架部件；起吊时碰撞扯动脚手架。第八部分：爬架安全注意事项： 在爬架使用全过程中，施工人员应遵守现行建筑施工高处作业安全技术规范（JGJ80）、建筑安装工人安全技术操作规程（80建工劳字第24号）的有关规定。各工种人员应基本固定，并持证上岗。施工用电应符合现行建筑现场临时用电安全技术规范（JGJ46）的要求。架体外侧用密目安全网围挡并兜过架体底部，底部还应加设小眼网，密目安全网和小眼网都应可罪固定在架体上。 物料平台应单独设置、单独升降，不得与爬架共用传力杆。 六级以上大风、下雨、下雪、浓雾及夜间禁止进行升降作业。 落实安全检查工作，特别是升降前和升降后固架检查，认真进行检查记录。提升前钢
11、丝绳预紧过程中，应避免引起过大超载。升降作业过程中，必需统一指挥，分工明确，指令规范，并配备必要巡视人员。在进行升降作业时，外架上不得进行施工作业，无关人员不得滞留在脚手架上。 升降作业过程中，应防止电动葫芦发生翻链、绞链现象。 穿墙螺栓的位置一定要准确,爬架升降时,应随时检查导轨是否过度挤压横梁或脱离导轮约束。 升降至I位后，脚手架必需及时固定，在没有完成固定工作并办交接手续前，脚手架操作人员不得下班或交班。 在拆装时要随时检查构件焊缝状况、穿墙螺栓是否有裂纹及变形。 滑轮、各导轮及所有螺纹均应定期润滑，确保使用时运动自如，装拆方便。升降控制台应专人进行操作，禁止闲杂人员进入。在使用过程中，
12、脚手架上的施工荷载需符合设计规定，严禁超载,严禁放置影响局部杆件安全的集中荷载。建筑垃圾应及时清理。爬架只能作为操作架，不能作为外模板的支模架。不得随意减少、移动、拆除爬架的零部件。第九部分：B座专用设备表序号名称规格单位单套数J=I.里套数总数J=1.里备注1横梁L=1163mm根332962调节拉杆-根432128加长1200mm3销轴2065个12Il384GB882-86B型4开口销528个12Il384GB91-865葫芦吊点横梁-个1Il326制动轨L=6000mm个1Il32加长7大销轴30140个1Il32GB882-86B型8开口销6.340个1Il32GB91-869底座（
13、防坠装置）-个1Il3210穿墙螺栓M30X950套63219211垫板-块3329613电控柜3011台-Il114电缆线41mm2m-Il15钢丝绳63719.5m63715m16绳卡Y20个8Il256Y15个3232102417花蓝螺栓M24oo型个4Il128序号名称规格单位单套数量套数总数量备注18竖向第主框一架节-节23264第节4Il128节第-节2Il64节19底部横-根-Il144承力杆框架弦弦60根-Il32500mm杆弦90根-Il-800mm弦120根-Il48IlOOmm弦150根-IV2241400mm弦180根-Il1121700mm竖竖180根-Il1441700mm杆斜斜90根-Il-1822mm杆斜120根-
