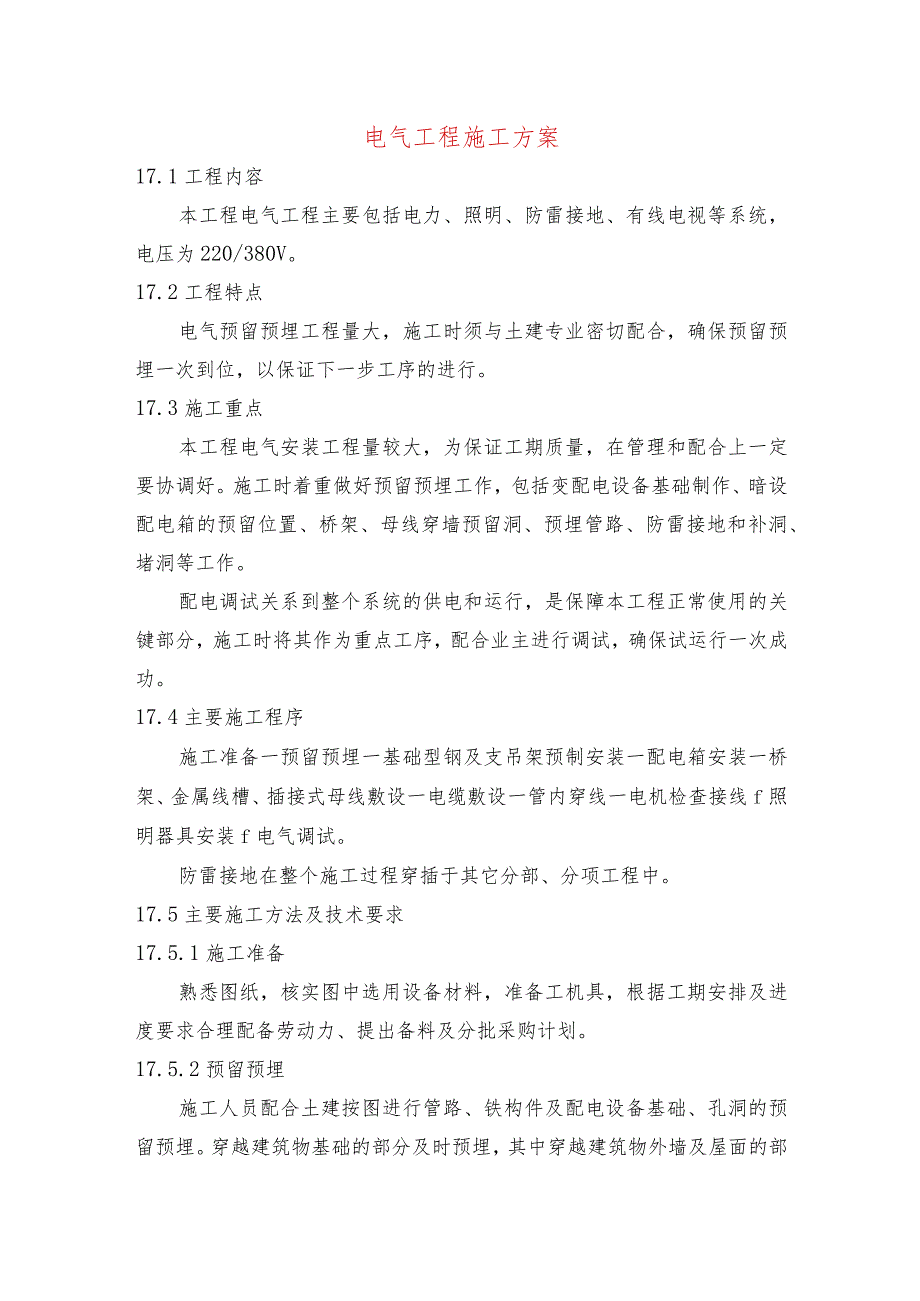

1、电气工程施工方案17.1工程内容本工程电气工程主要包括电力、照明、防雷接地、有线电视等系统，电压为220/380V。17.2工程特点电气预留预埋工程量大，施工时须与土建专业密切配合，确保预留预埋一次到位，以保证下一步工序的进行。17.3施工重点本工程电气安装工程量较大，为保证工期质量，在管理和配合上一定要协调好。施工时着重做好预留预埋工作，包括变配电设备基础制作、暗设配电箱的预留位置、桥架、母线穿墙预留洞、预埋管路、防雷接地和补洞、堵洞等工作。配电调试关系到整个系统的供电和运行，是保障本工程正常使用的关键部分，施工时将其作为重点工序，配合业主进行调试，确保试运行一次成功。17.4主要施工程序施

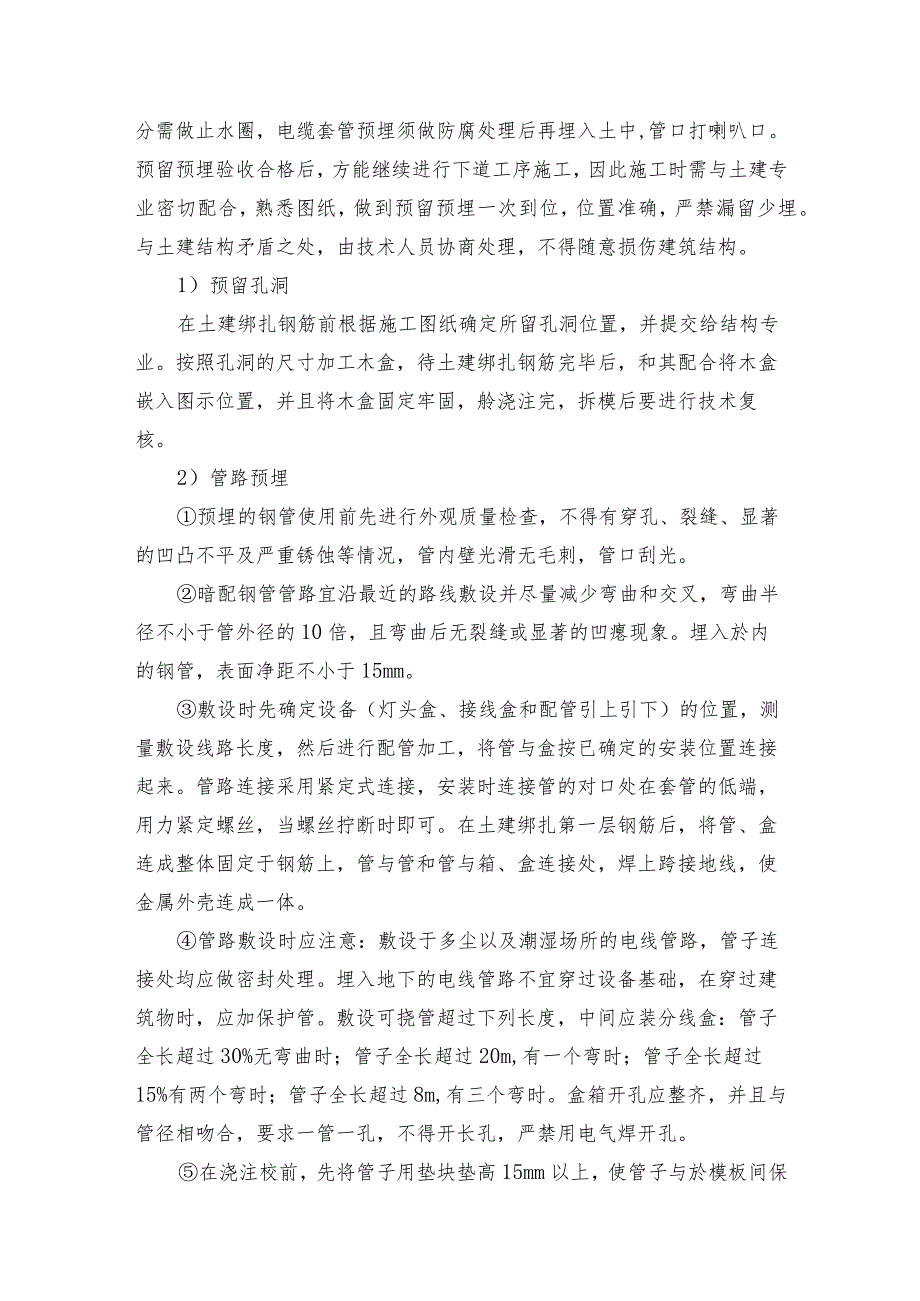

2、工准备一预留预埋一基础型钢及支吊架预制安装一配电箱安装一桥架、金属线槽、插接式母线敷设一电缆敷设一管内穿线一电机检查接线f照明器具安装f电气调试。防雷接地在整个施工过程穿插于其它分部、分项工程中。17.5主要施工方法及技术要求17.5.1施工准备熟悉图纸，核实图中选用设备材料，准备工机具，根据工期安排及进度要求合理配备劳动力、提出备料及分批采购计划。17.5.2预留预埋施工人员配合土建按图进行管路、铁构件及配电设备基础、孔洞的预留预埋。穿越建筑物基础的部分及时预埋，其中穿越建筑物外墙及屋面的部分需做止水圈，电缆套管预埋须做防腐处理后再埋入土中,管口打喇叭口。预留预埋验收合格后，方能继续进行下道
3、工序施工，因此施工时需与土建专业密切配合，熟悉图纸，做到预留预埋一次到位，位置准确，严禁漏留少埋。与土建结构矛盾之处，由技术人员协商处理，不得随意损伤建筑结构。1）预留孔洞在土建绑扎钢筋前根据施工图纸确定所留孔洞位置，并提交给结构专业。按照孔洞的尺寸加工木盒，待土建绑扎钢筋完毕后，和其配合将木盒嵌入图示位置，并且将木盒固定牢固，舲浇注完，拆模后要进行技术复核。2）管路预埋预埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀等情况，管内壁光滑无毛刺，管口刮光。暗配钢管管路宜沿最近的路线敷设并尽量减少弯曲和交叉，弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹瘪现象
4、。埋入於内的钢管，表面净距不小于15mm。敷设时先确定设备（灯头盒、接线盒和配管引上引下）的位置，测量敷设线路长度，然后进行配管加工，将管与盒按已确定的安装位置连接起来。管路连接采用紧定式连接，安装时连接管的对口处在套管的低端，用力紧定螺丝，当螺丝拧断时即可。在土建绑扎第一层钢筋后，将管、盒连成整体固定于钢筋上，管与管和管与箱、盒连接处，焊上跨接地线，使金属外壳连成一体。管路敷设时应注意：敷设于多尘以及潮湿场所的电线管路，管子连接处均应做密封处理。埋入地下的电线管路不宜穿过设备基础，在穿过建筑物时，应加保护管。敷设可挠管超过下列长度，中间应装分线盒：管子全长超过30%无弯曲时；管子全长超过20

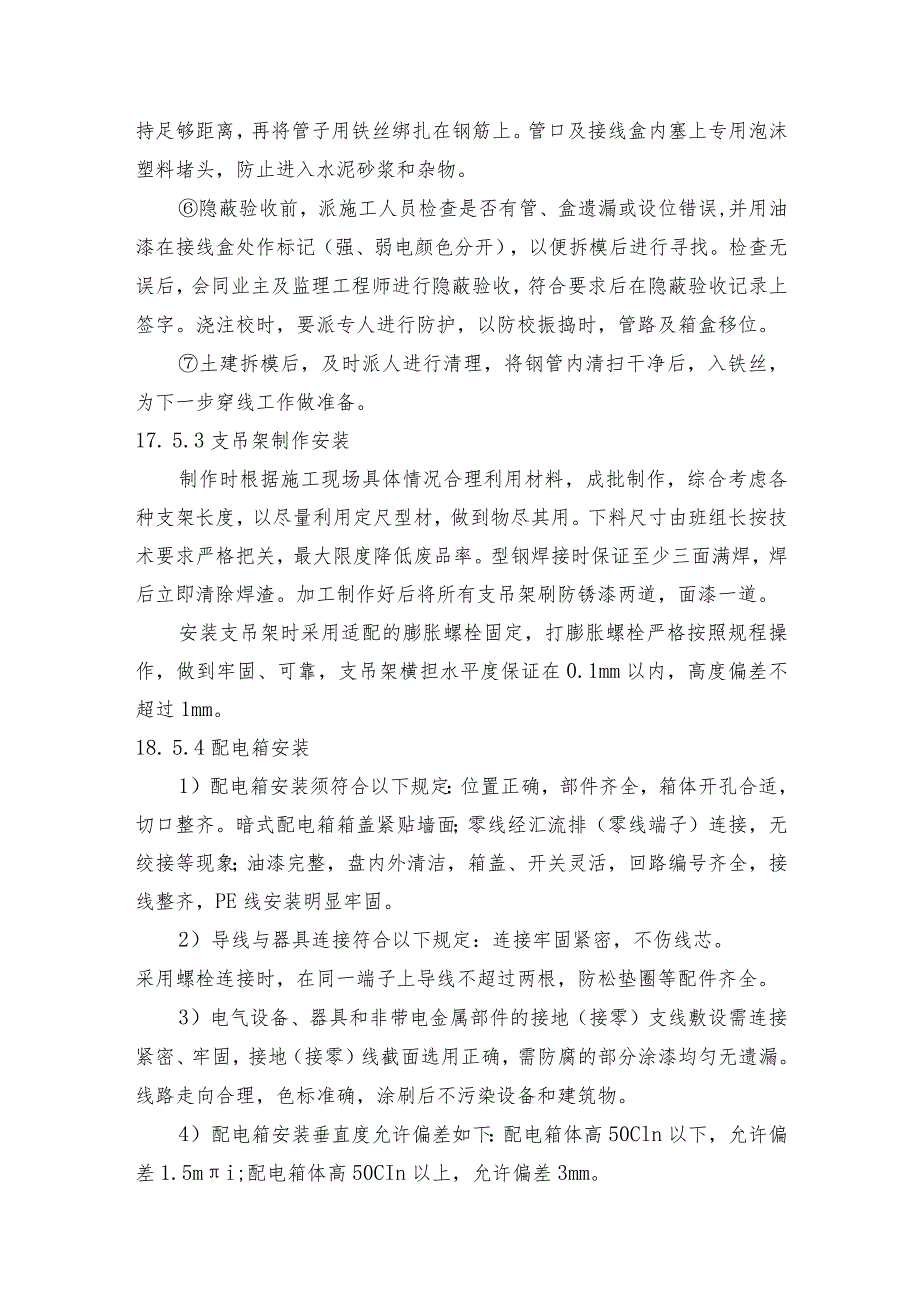

5、m,有一个弯时；管子全长超过15%有两个弯时；管子全长超过8m,有三个弯时。盒箱开孔应整齐，并且与管径相吻合，要求一管一孔，不得开长孔，严禁用电气焊开孔。在浇注校前，先将管子用垫块垫高15mm以上，使管子与於模板间保持足够距离，再将管子用铁丝绑扎在钢筋上。管口及接线盒内塞上专用泡沫塑料堵头，防止进入水泥砂浆和杂物。隐蔽验收前，派施工人员检查是否有管、盒遗漏或设位错误,并用油漆在接线盒处作标记（强、弱电颜色分开），以便拆模后进行寻找。检查无误后，会同业主及监理工程师进行隐蔽验收，符合要求后在隐蔽验收记录上签字。浇注校时，要派专人进行防护，以防校振捣时，管路及箱盒移位。土建拆模后，及时派人进行清理
6、，将钢管内清扫干净后，入铁丝，为下一步穿线工作做准备。17. 5.3支吊架制作安装制作时根据施工现场具体情况合理利用材料，成批制作，综合考虑各种支架长度，以尽量利用定尺型材，做到物尽其用。下料尺寸由班组长按技术要求严格把关，最大限度降低废品率。型钢焊接时保证至少三面满焊，焊后立即清除焊渣。加工制作好后将所有支吊架刷防锈漆两道，面漆一道。安装支吊架时采用适配的膨胀螺栓固定，打膨胀螺栓严格按照规程操作，做到牢固、可靠，支吊架横担水平度保证在0.1mm以内，高度偏差不超过1mm。18. 5.4配电箱安装1）配电箱安装须符合以下规定：位置正确，部件齐全，箱体开孔合适，切口整齐。暗式配电箱箱盖紧贴墙面；
7、零线经汇流排（零线端子）连接，无绞接等现象；油漆完整，盘内外清洁，箱盖、开关灵活，回路编号齐全，接线整齐，PE线安装明显牢固。2）导线与器具连接符合以下规定：连接牢固紧密，不伤线芯。采用螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。3）电气设备、器具和非带电金属部件的接地（接零）支线敷设需连接紧密、牢固，接地（接零）线截面选用正确，需防腐的部分涂漆均匀无遗漏。线路走向合理，色标准确，涂刷后不污染设备和建筑物。4）配电箱安装垂直度允许偏差如下：配电箱体高50Cln以下，允许偏差1.5mi;配电箱体高50CIn以上，允许偏差3mm。17. 5.5桥架及线槽、插接式母线敷设17.1.1
8、 槽、紧密式母线安装横平竖直，整齐美观，距离一致，固定牢固。同一水平面内水平度偏差不超过5mm,直线度偏差不超过5mmo17.1.2 槽的所有断口、开孔实行冷加工。17.1.3 槽与钢管连接用锁母固定，管口设护口。17.1.4 搭接片连接，固定时用平滑的半圆头螺栓、螺母在桥架线槽的外侧进行固定，内敷-40X4的镀锌扁钢作接地线，桥架、线槽与接地母线通过软铜扁线连为一体。17.5.6 电缆敷设由配电室低压屏至强电竖井的一般出线电缆应采用铜芯交联绝缘聚氯乙烯护套电力电缆，由变配电室低压屏至强电竖井的应急照明、消防出线电缆应采用铜芯交联绝缘聚氯乙烯护套阻燃耐火型电力电缆，电缆进配电箱之前要留有余量。
9、1）准备工作施工前对电缆进行详细检查，规格、型号、截面、电压等级均符合设计要求。检查桥架、配管标高走向，测量每根电缆实际需用长度，然后进行配盘。电缆敷设前进行绝缘摇测或耐压试验：IKV以下电缆，用IKV摇表测线间及对地的绝缘电阻不低于IOMo控制电缆用50OV摇表测量，其电阻不小于0.5M。2）电缆敷设电缆采用集中敷设，原则是由远到近、由大到小。敷设时要专人指挥，用力均匀，速度适当，防止电缆划伤和拉伤。电缆沿桥架敷设时，单层敷设，排列整齐，不得有交叉，拐弯处以最大截面电缆允许弯曲半径为准。不同电压等级的电缆采用隔板分开。电缆敷设时每根电缆按电缆一览表在始、终端处编号，写清电缆电压、规格、型号及
10、其编号。电缆标志采用塑料雕刻或模压金属标志，并利用自锁塑料弯曲线夹或其他相同的固定件固定在电缆上，以易于鉴别及寻找电缆走向。主开关以及其设备的动力电缆在系统上必须保持正确的相序及相色，三相或三相四线电缆利用相色鉴别。3）电缆头制作：采用热缩电缆头工艺制作。17.5.7 管内穿线及连接1）管内穿线钢管在穿线前，首先检查各个管口的护口是否齐整，如有遗漏和破损，均补齐和更换。当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。穿线时，同一回路，不同电压以及交流与直流的导线，不得穿入同一管内。穿入管内的导线包括绝缘层的总截面积不应大于管子内截面积的50%,且穿入的导线应能满足日后维修更换要求
11、，杜绝死线。严禁导线在管内接头和扭结，也不得将导线接头埋入箱底板后的墙体，如有接头必须在箱盒内。导线的分色：穿入管内的干线可不分色，为了保证安全和施工方便，线管管口至配电盘总开关的一段干线回路及各用电支路应按色标要求分色：LI相为黄色，L2相为绿色，L3相为红色，N（中性线）为淡蓝色，PE保护线为黄/绿双色。导线焊接：铜导线的焊接，加热时要掌握好温度，温度过高焊锡不饱满，温度过低焊锡不匀，因此，要根据焊锡的成分质量及外界环境温度等诸多因素，随时掌握好适宜的温度进行焊接，焊接完后必须用布将焊接处的焊剂及其它污物擦净。2）线路绝缘摇测照明绝缘线路的绝缘摇测分以下两种情况。电气器具未安装前进行摇测时
12、，首先将灯口盒内导线分开，开关盒内导线连通摇测应将干线和支线分开，一人摇测，一人及时读数，并记录，摇动速度应保持在120nmin左右，读数应采用一分钟后读数为宜。电气器具全部安装完，在送电前进行摇测时，应先将线路上的开关，闸刀、仪表、设备等用电开关全部置于断开位置，摇测方法同第一种情况。17.5.8 防雷接地1）工艺流程接地体一接地干线一引下线敷设一均压环一避雷网一电阻测试。自然基础接地体安装：根据图纸尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱子主筋（不少于2根）底部与底板主筋搭接焊好，搭接长度大于钢筋直径的6倍，搭接处双面焊接，同时在主筋上焊好接地连接板。接地干线安装：接地干线穿墙时
13、，要加套管保护，跨越伸缩缝时，做煨弯补偿，并设有为测量接地电阻而预备的断接卡。室内接地干线明敷设，应按设计要求尺寸位置预留出线接地孔,预留孔的大小应比敷设接地线的厚度、宽度大出6mm以上，以便安装。接地干线支持件要牢固可靠，平正。防雷引下线：利用主筋作引下线，按设计要求找出全部主筋位置，作好标记，随钢筋逐层串联焊接至顶层（主筋若为搭焊，需双面焊，焊长大于6d）焊接出一定长度的引下线，以备与屋面防雷网联接。避雷网及均压环安装：在女儿墙四周设避雷带，并在屋面上设置不大于20mX20n或24mX16m的避雷网格；采用10圆钢作避雷网，支架间距为1米，拐角处0.5米。屋顶上所有凸起的金属构筑物或管道等
14、与避雷带连接。均压环施工符合设计要求及规范规定。接地电阻测试：在防雷引下线距室外地面0.8米处预焊接接地体。用专用电阻测试仪对所有断接卡分别进行测试，如接地电阻达不到设计要求，可在室外增设接地极（镀锌钢管或角钢均可）。2）所有进出建筑物的金属管道在进出处就近于防雷接地装置连接。为防侧雷击，45m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。垂直敷设的金属管道、金属物的顶端和底端与防雷装置连接。3）在基础设多处等电位连接板与部分导电体连接，并与防雷接地装置连接。4）作为防雷引下线及接地体的钢筋，采用搭接焊，钢筋端部搭接长度大于6倍钢筋直径，双面焊；扁钢与扁钢的焊接长度大于2倍宽度，三面焊
15、，焊接处焊缝饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净以保证电气通路。女儿墙上的避雷带支架与女儿墙内的立筋、立筋与结构柱内两主筋、每个结构柱内两主筋与基础梁内两主筋均进行可靠焊接，从而保证每个结构柱从上至下连成电气通路。结构柱内主筋每层施工时，将作为引下线的钢筋涂刷上醒目的红漆，以保证上下连接正确。屋面女儿墙上以避雷带作为接闪器，有栏杆处利用栏杆作接闪器，屋顶上所有凸起的金属构筑物或管道等与避雷带连接。接地干线穿墙时，要加套管保护，跨越伸缩缝时，做煨弯补偿。接地螺栓采用热镀锌，并设防松装置。接地线紧固前涂导电脂Q所有电气设备正常不带电的金属外壳均可靠的接地。防雷接地施工完成后，进行接地电阻测试。用专用电阻仪对所有断接卡进行测试，如接地电阻达不到设计要求，可在室外增设接地极（镀锌钢管或角钢均可）。17.5.9 照明器具安装1）开关安装：同一场所开关的切断位置一致，且操作灵活，接点接触可靠。开关安装高度距地符合设计要求，成排安装的开关高度一致，高低差不大于2mm。开关盒的四周没有空隙，盖板端正并紧贴墙面。只出现正差。2）插座安装：采用单联三极、双联二三极插座，同一室内安装的插座，高低差不大于5mm,成排安装的插座不大于2mmo暗装的插座采用专用盒，专用盒的四周没有空隙，盖板端正并紧贴墙面。3）灯具安装：灯内配线符合设计要求及有关规定，安
