1、不锈钢栏杆、栏板安装工程施工工艺(示范文本)一、工艺流程放线定位今后置埋件安装分检查后置埋件今安装立柱、扶手今打磨，刷防锈漆今安装横杆、立杆今安装不锈钢异型驳爪今打磨、抛光处理)加工、安装玻璃)清理工作二、施工工艺(1)放线定位：依据图纸及控制轴线确定立柱位置，依据楼地面标高控制线，弹出不锈钢玻璃栏杆完成面的水平控制线。(2)后置埋件安装：依据施工图纸和弹线，安装后置埋板，位置、间距和数量应符合设计要求和安装施工要求，后置埋板与结构间通过膨胀螺栓连接牢固。安装后置埋板施工完成后，经拉拔检验符合安装要求后方可进行下道工序。后置埋板为200mm*200*8mr11o(3)检查后置埋板：依据施工图纸
2、和弹线，检查后置埋板的位置、间距和数量，是否符合设计要求和安装施工要求，对不满足要求的，根据要求补做后置埋板。(4)安装立柱、扶手：将两端立柱临时点焊于后置埋板上，双向吊垂直，上端拉通线将平台部位的立柱点焊于后置埋板上。已安装立柱再次吊垂直，拉通线检查是否平齐，将立柱上端临时固定，然后将立柱底部满焊在预埋件上。为了避免焊接时钢柱热变形，应采用对角施焊的顺序。安装扶手的高度、坡度一致，根据设计的扶手及栏杆形式，安装扶手与立柱，采用氢弧焊满焊连接。每梯段拉线安装中间位置立柱，吊垂直后满焊与后置埋板上。(5)打磨，刷防锈漆：清理焊接部位的焊渣，打磨光滑、平顺，刷防锈漆，做隐蔽检查验收，合格后方可进行
3、下道工序。(6)安装立杆、扶手：根据施工图纸要求，每根立杆间距为1500mm,扶手与立柱连接牢固，扶手焊接在立杆上，全部采用满焊连接。(7)安装不锈钢异型驳爪：根据施工图纸要求，每根立柱安装4个不锈钢异型驳爪，不锈钢异型驳爪与立柱满焊连接。(8)打磨、抛光处理：扶手与不锈钢立柱之间、异型驳爪与立柱之间的焊口应打磨修平、抛光，使得与母材颜色一致。(9)加工、安装玻璃：根据图纸和不锈钢驳爪的位置，在玻璃上开孔；安装玻璃时，在玻璃两面用吸盘移动玻璃，将玻璃安装于不锈钢异型驳爪上，使相邻玻璃间距8mm缝隙。(10)清理工作：对已安装的玻璃栏杆进行清理，确保玻璃和不锈钢制品整洁。三、质量标准不锈钢玻璃栏

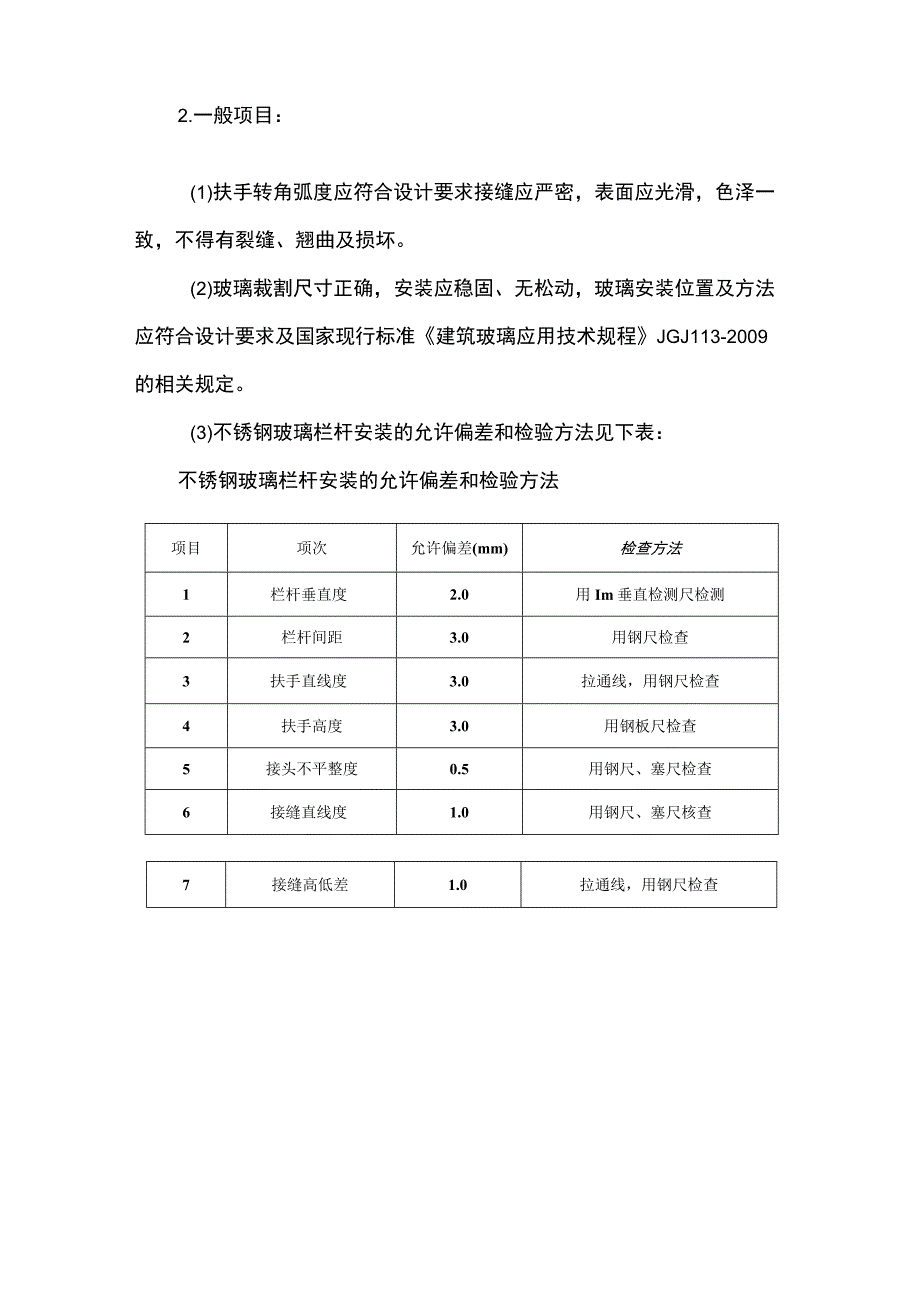

4、板安装工程质量要求符合建筑装饰装修工程施工质量验收规范(GB50210-2018)的规定及中铁建设集团金坛站装修项目部的要求。1.主控项目：(1)不锈钢玻璃栏杆工程所用材料的材质、规格、数量及安装方法必须符合设计要求。(2)栏杆、扶手的选型、尺寸及安装位置应符合设计要求。(3)栏杆扶手安装预埋件的数量、规格、位置以及栏杆与预埋件连接点应符合设计要求。(4)栏杆高度、栏杆间距、安装位置必须符合设计要求。栏杆安装必须牢固。(5)玻璃栏杆高度130Oml高钢化夹胶玻璃为6+1.14PVB+6mmo2.一般项目：(1)扶手转角弧度应符合设计要求接缝应严密，表面应光滑，色泽一致，不得有裂缝、翘曲及损坏。(2)玻璃裁割尺寸正确，安装应稳固、无松动，玻璃安装位置及方法应符合设计要求及国家现行标准建筑玻璃应用技术规程JGJ113-2009的相关规定。(3)不锈钢玻璃栏杆安装的允许偏差和检验方法见下表：不锈钢玻璃栏杆安装的允许偏差和检验方法项目项次允许偏差(mm)检查方法1栏杆垂直度2.0用Im垂直检测尺检测2栏杆间距3.0用钢尺检查3扶手直线度3.0拉通线，用钢尺检查4扶手高度3.0用钢板尺检查5接头不平整度0.5用钢尺、塞尺检查6接缝直线度1.0用钢尺、塞尺核查7接缝高低差1.0拉通线，用钢尺检查
