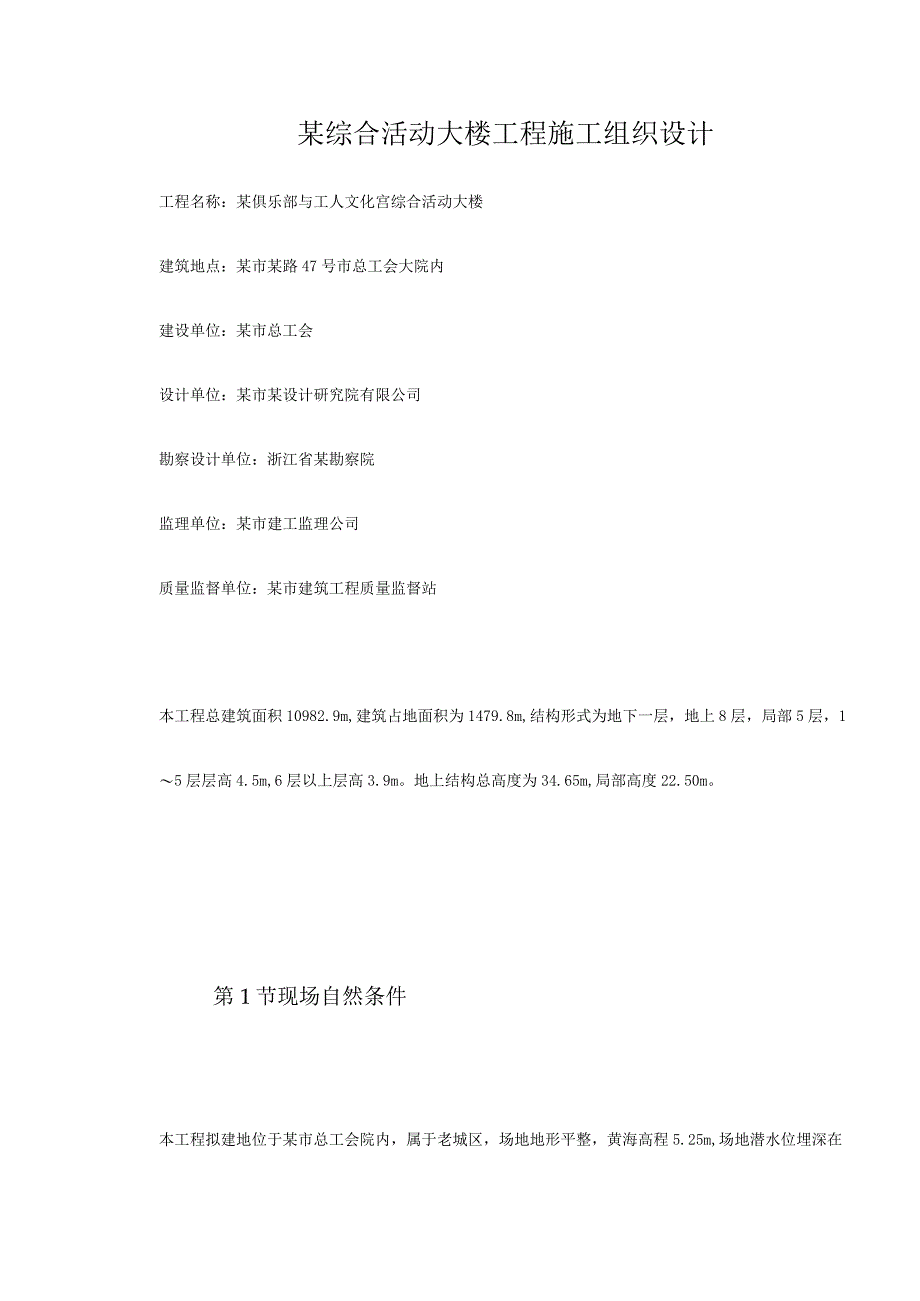

1、某综合活动大楼工程施工组织设计工程名称：某俱乐部与工人文化宫综合活动大楼建筑地点：某市某路47号市总工会大院内建设单位：某市总工会设计单位：某市某设计研究院有限公司勘察设计单位：浙江省某勘察院监理单位：某市建工监理公司质量监督单位：某市建筑工程质量监督站本工程总建筑面积10982.9m,建筑占地面积为1479.8m,结构形式为地下一层，地上8层，局部5层，15层层高4.5m,6层以上层高3.9m。地上结构总高度为34.65m,局部高度22.50m。第1节现场自然条件本工程拟建地位于某市总工会院内，属于老城区，场地地形平整，黄海高程5.25m,场地潜水位埋深在2.502.80m之间，年变幅在O.

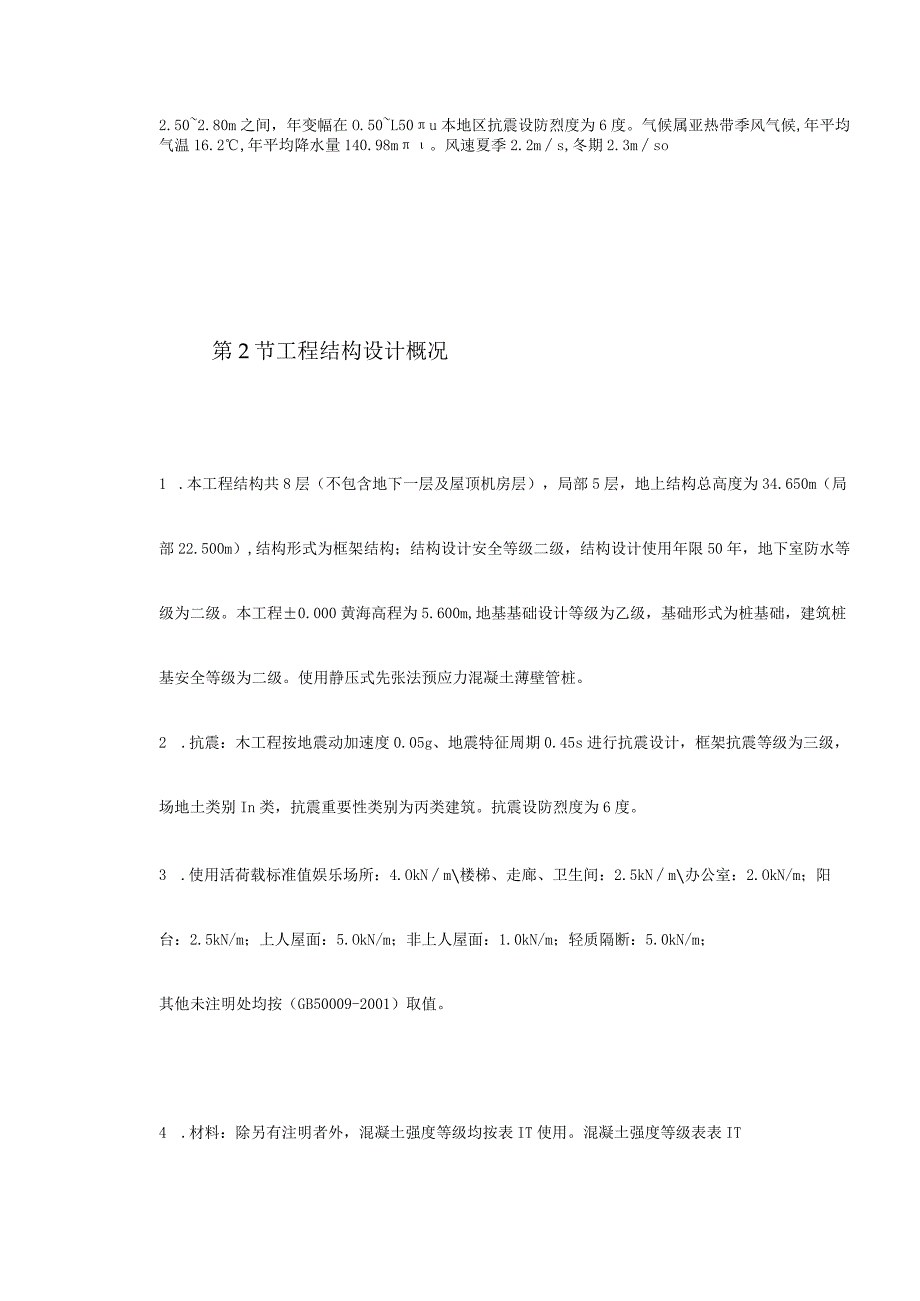

2、50L50u本地区抗震设防烈度为6度。气候属亚热带季风气候,年平均气温16.2,年平均降水量140.98m。风速夏季2.2ms,冬期2.3mso第2节工程结构设计概况1 .本工程结构共8层（不包含地下一层及屋顶机房层），局部5层，地上结构总高度为34.650m（局部22.500m）,结构形式为框架结构；结构设计安全等级二级，结构设计使用年限50年，地下室防水等级为二级。本工程0.000黄海高程为5.600m,地基基础设计等级为乙级，基础形式为桩基础，建筑桩基安全等级为二级。使用静压式先张法预应力混凝土薄壁管桩。2 .抗震：木工程按地震动加速度0.05g、地震特征周期0.45s进行抗震设计，框架

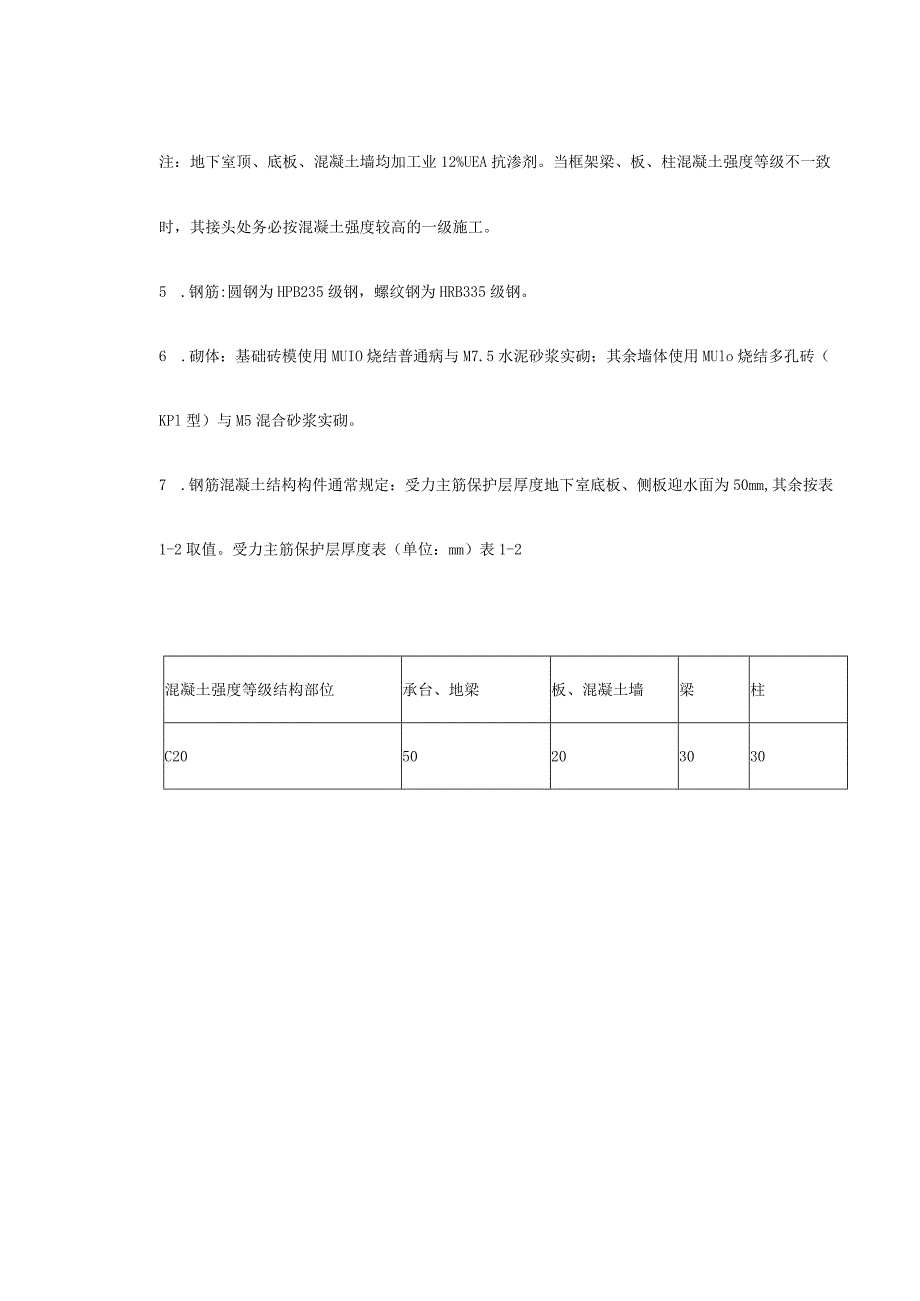

3、抗震等级为三级，场地土类别In类，抗震重要性类别为丙类建筑。抗震设防烈度为6度。3 .使用活荷载标准值娱乐场所：4.OkNm楼梯、走廊、卫生间：2.5kNm办公室：2.OkN/m；阳台：2.5kN/m；上人屋面：5.OkN/m；非上人屋面：1.0kN/m；轻质隔断：5.0kN/m；其他未注明处均按（GB50009-2001）取值。4 .材料：除另有注明者外，混凝土强度等级均按表IT使用。混凝土强度等级表表IT注：地下室顶、底板、混凝土墙均加工业12%UEA抗渗剂。当框架梁、板、柱混凝土强度等级不一致时，其接头处务必按混凝土强度较高的一级施工。5 .钢筋:圆钢为HPB235级钢，螺纹钢为HRB3
4、35级钢。6 .砌体：基础砖模使用MUIO烧结普通病与M7.5水泥砂浆实砌；其余墙体使用MUlo烧结多孔砖（KPl型）与M5混合砂浆实砌。7 .钢筋混凝土结构构件通常规定：受力主筋保护层厚度地下室底板、侧板迎水面为50mm,其余按表1-2取值。受力主筋保护层厚度表（单位：mm）表1-2混凝土强度等级结构部位承台、地梁板、混凝土墙梁柱C2050203030C25-4040152530钢筋锚固长度表表1-3结构部位基础垫层基础、底板地下室外墙框架柱框架梁、板其他强度等级C15C30（S6抗渗）22.450m下列：C4022.450m以上：C30C30C30钢筋类型混凝土强度等级C20C25C30C
5、35C4031d27d24d22d20d40d35d30d28d25dR40d35d30d30d30d注：按上表计算出的锚固长度小于250Inm时，取250mm。第3节建筑设计概况1 .本工程总建筑面积10982.9m,建筑占地面积为1479.8叫总层数为8层，使用框架结构形式；本工程按地震动参数0.05g抗震设防；屋面防水等级：二级；建筑耐火等级：一级；建筑高度35.550mo本工程建筑分类为二类建筑，设计合理使用年限为50年。2 .建筑用料说明墙体：本工程0.000以上外墙及楼电梯间、卫生间、管井等内墙使用MUlO烧结多孔砖M5混合砂浆砌筑，其余内墙使用泰柏板轻质隔墙。3 .屋面：做倒置式
6、三道防水上人保温屋面，现浇钢筋混凝土防水屋面，20mm厚，3mm水泥砂浆找平，三元一丙橡胶防水卷材一道；40mm厚聚苯乙烯泡沫塑料保温层；20mm厚，3mm水泥砂浆找平，油毡一道隔离层；40mm厚C20细石混凝土随捣随抹（6150双向），屋顶花园处贴地砖一层。4 .雨水管：屋面排水使用e100聚氯乙烯UPVC（不锈钢管）落水管有组织排水，具体位置、数量见屋面图。5 .油漆：除特殊要求外，通常木制作构件做一底二度聚酯调与漆，不露面木构件用沥青防腐处理；露面铁件防锈漆打底面漆二度，不露面铁件防锈漆二度。6 .建筑室内装修：花岗岩楼地面、地砖楼地面、水泥砂浆楼地面。踢脚与墙裙：7 .瓷砖墙裙：14I
7、nnl厚1：3水泥砂浆分层赶平，6mm厚1：2水泥砂浆粘贴层，5mm厚瓷砖面层；8 .地砖踢脚：IOmm厚1：3水泥砂浆分层赶平，8mm厚1：1水泥砂浆结合层，地砖面层；9 .花岗岩板踢脚、水泥砂浆暗踢脚。10 .内墙面为乳胶漆面、水泥砂浆内墙面、涂料墙面11 .顶棚有抹灰粉平顶、轻钢龙骨铝合金板吊顶、轻钢龙骨纸面石膏板吊顶等。12 .外墙面有仿真石漆涂料饰面、仿石面砖饰面、干挂花岗岩饰面（由专业厂家设计制作）,土建配合做好预埋铁件。13 .地下室防水工程：防水混凝土抗渗等级S6,防水等级为2级防水；使用结构自防水，密实性防水混凝土浇捣板底，外壁四周刷氢凝聚胺酯三度，设备穿管防水等。第二章施工
8、部署及现场施工组织管理机构本工程在施工组织方面做到合理科学、统筹安排，既要有单项统筹计划（即子网络计划），又要顾及到整体安排（即战略网络计划）。为此，在现有的场地、电源、水源、运输道路上，做好科学管理，统筹安排，是编制本项目施工组织设计的关键。现场施工组织管理机构如附图2所示。第1节施工部署总体原则1、工程指导思想及组织机构的建立1 .根据本工程的特殊性及本工程的重要性，我们组织施工的指导思想是科学管理，严格要求,文明施工与使用先进的施工手段。2 .集中技术熟练的施工队伍，以项目法施工管理为基础，认真贯彻执行公司的质量方针，围绕质量、工期、安全、文明施工四大目标，优质、高速地完成本工程施工任务
9、。3 .以IS09002质量保证体系为标准，实行项目法管理。成立项目经理部，负责整个项目具体事务的运作，项目经理直接进行工程的组织、指挥、管理与协调工作。同时，公司设立工程指挥部，参与重大问题的决策；切实做好重点工程重点调配、重点实施、重点保证；切实做好工程施工的指导及后勤等工作。4 .工程指挥部、项目经理部构成结构将是一个知识密集型领导班子，具有丰富的理论、施工经验。形成以理论指导实践，能吃苦耐劳，能打大仗硬仗的强有力的组织管理班子。2、施工方案确立1 .优先安排好直接影响项目施工经济效果的、为全场服务的施工设施，如现场供水、供电、供热、通讯、道路与场地平整，与各项生产、生活临时设施。2 .
10、在方案确定过程中集思广益，在诸多可行方案中选择最优方案，努力提高机械化与工厂化施工程度，减轻劳动强度，提高劳动生产率，保证工程质量，降低工程成本；尽量缩短主导工序时间，保证在紧张的工期内完成施工任务；合理确定施工起点流向、确定施工程序，确保现场施工有条不紊，紧张有序，有章可循。3 .明确项目管理目标、组织内容与组织结构模式，建立统一的工程指挥系统。组建综合或者专业工作队伍，合理划分各承包班组施工。3、要紧施工方法及总体设想1 .垂直运输机械：使用塔吊，如附图3所示。2 .钢筋使用场外加工制作，现场绑扎，主筋连接使用闪光对焊与电渣压力焊连接方式。3 .基础及上部结构混凝土全部使用商品混凝土泵送，
11、灰浆现场拌制。4 .模板要紧使用多层胶合板，用648钢管做支撑，横档使用60n三X80mm方木。1轴06轴。5 .05轴间外墙脚手架使用双排扣件式钢管脚手架到顶，轴间外墙脚手架使用双排双立柱扣件式钢管脚手架到五层，五层以上外墙脚手架使用双排扣件式钢管脚手架到顶，全部使用绿色密目安全网全封闭围护。6 .装饰工程坚持“样板制”，各分项工程务必先做好样板，经有关人员确认后，方能进行全面施工。7 .整个工程分段分层、分工序展开交叉施工，基础、主体采取小流水段作业。8 .水电、设备、暖通、室外安装工程在主体竣工之后也应尽早展开施工。第2节工期安排根据我公司对本工程有关资料的熟悉，结合现场场地情况及公司技
12、术装备与资金实力，我公司完全有能力按招标文件要求，在360个日历天内完成合同约定内的施工任务。第3节施工组织管理机构（详见现场施工组织管理机构图）1 .施工组织上推行项目法施工的管理模式。为全面系统地抓好本工程的质量、安全、进度、文明施工的管理，确保工程质量等级优良，确保安全生产、文明施工标化工地，争创“双标化”榜样工地与确保工期的提早并交付使用，经集团研究决定，本工程由集团统一领导，由具有丰富施工经验及管理能力的同志担任项目经理，构成项目经理部。2 .抽调具有丰富施工经验的施工班组承担施工作业任务，实行网络化、信息化管理施工，确保工程质量与施工工期的实现，为建设单位提供良好的施工服务。木工班
13、、泥工班、钢筋班由责任心强,技术精细，技术力量雄厚，施工经验丰富，能承担各类工程、吃苦耐劳、敢打敢拼,曾创出许多主体优良工程，历年来被集团公司评为先进班组的队伍承担施工。3 .项目经理部下设办公室、施工组、技术组、质安组、材料供应组、工程核算组与后勤保卫组七个职能部门，对施工工期、质量、安全、文明施工等进行全方位、全过程的协调操纵。4 .项目作业层以各工种班组为主体，选派操作技术精良，能吃苦耐劳的生产班组进场施工，遵守生产各项规章制度，严格遵守施工操作规程，切实执行网络计划，熟悉并执行质量检验评定标准，为保证工程质量与进度奠定基础。5 .项目经理部在集团的直接领导下，精心组织施工，认真解决施工
14、技术难题，联系协调建设、设计、施工、监理等单位的工作，保障工程顺利进展，操纵好工程质量。6 .建立健全项目部各科室各岗位职能人员的责任制，以责任制制约人的行为，以工作质量保证工程质量，实行TQC的全面质量管理。7 .集团将保证对该工程的资金、施工机械、周转材料的供应，确保工程质量优质、安全、按期完成。8 .集团在要求项目部生产、施工、质安、日检日查的基础上采取不定期巡查、抽查与定期月检的方法来操纵与把握工程质量、安全、文明施工与工期，针对检查所发现的问题，积极协同有关工种、部门、上级主管及时协调、解决，确保创优施工顺利进行。第4节施工总体顺序本工程应以主体工程的施工为先导,抓好主体施工阶段的质
