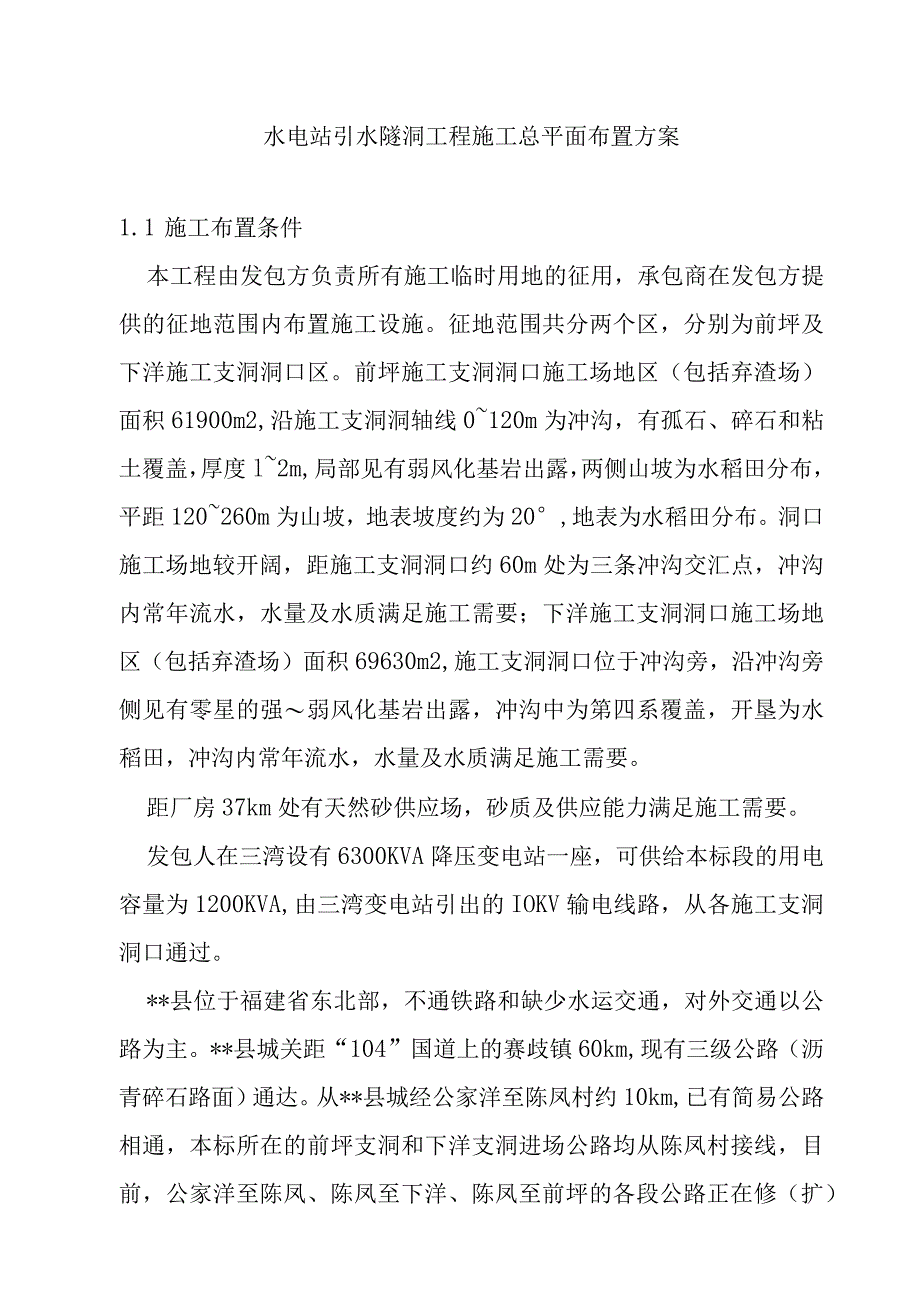

1、水电站引水隧洞工程施工总平面布置方案1.1 施工布置条件本工程由发包方负责所有施工临时用地的征用，承包商在发包方提供的征地范围内布置施工设施。征地范围共分两个区，分别为前坪及下洋施工支洞洞口区。前坪施工支洞洞口施工场地区（包括弃渣场）面积61900m2,沿施工支洞洞轴线0120m为冲沟，有孤石、碎石和粘土覆盖，厚度l2m,局部见有弱风化基岩出露，两侧山坡为水稻田分布，平距120260m为山坡，地表坡度约为20,地表为水稻田分布。洞口施工场地较开阔，距施工支洞洞口约60m处为三条冲沟交汇点，冲沟内常年流水，水量及水质满足施工需要；下洋施工支洞洞口施工场地区（包括弃渣场）面积69630m2,施工支
2、洞洞口位于冲沟旁，沿冲沟旁侧见有零星的强弱风化基岩出露，冲沟中为第四系覆盖，开垦为水稻田，冲沟内常年流水，水量及水质满足施工需要。距厂房37km处有天然砂供应场，砂质及供应能力满足施工需要。发包人在三湾设有6300KVA降压变电站一座，可供给本标段的用电容量为1200KVA,由三湾变电站引出的IOKV输电线路，从各施工支洞洞口通过。*县位于福建省东北部，不通铁路和缺少水运交通，对外交通以公路为主。*县城关距“104”国道上的赛歧镇60km,现有三级公路（沥青碎石路面）通达。从*县城经公家洋至陈凤村约10km,已有简易公路相通，本标所在的前坪支洞和下洋支洞进场公路均从陈凤村接线，目前，公家洋至陈
3、凤、陈凤至下洋、陈凤至前坪的各段公路正在修（扩）建。1.2临时设施布置方案及原则1.1.1临时设施布置原则1）充分利用发包方提供的场地和设施。2）按招标文件的要求布置，力求布置紧凑、合理，做到有利于生产，方便职工生活。3）临建设施的布置充分考虑到安全渡汛问题、环保问题、消防问题，尽量少占耕地，保护山林和民宅。1.L2临时设施布置方案依本工程的工程特性及现场条件，施工临时设施采用分散布置方案，除骨料加工系统布置在前坪施工支洞洞口，满足本标段的全部碎施工需要外，其它临时设施分散布置在前坪及下洋施工支洞洞口，满足相应施工区段内的工程施工需要。本标段项目经理部设在前坪施工支洞洞口临时设施区。1. 3本

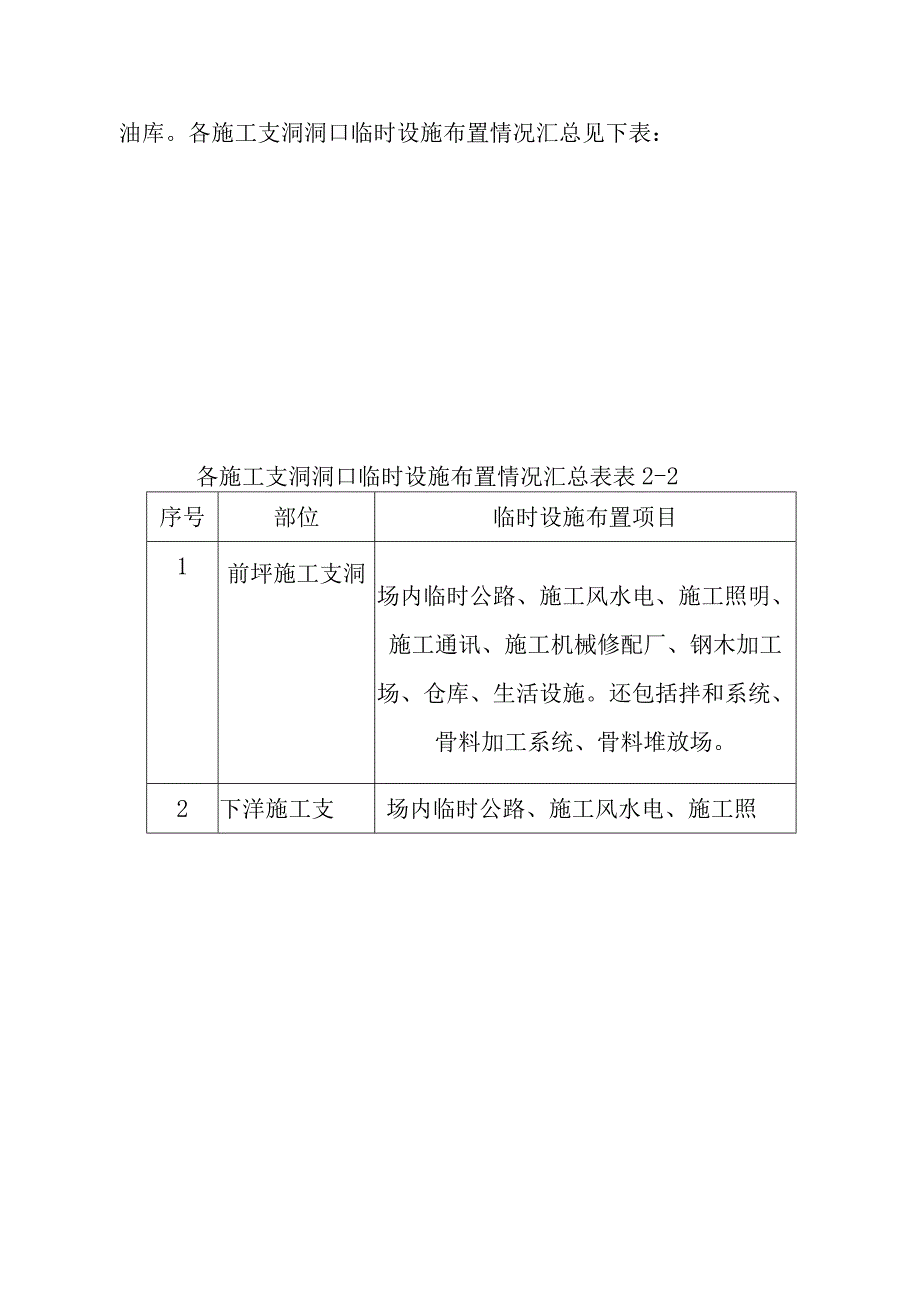

4、工程施工总平面布置的主要内容为满足本工程的施工需要而布置的临时设施主要集中在前坪及下洋施工支洞洞口临时设施区。在前坪及下洋施工支洞洞口均布置的临时设施包括：场内临时公路、施工风水电、施工照明、施工通讯、施工机械修配厂及加工厂（包括机械修理厂、钢木加工厂、金工车间、拌和系统等）、仓库及堆放场（包括材料库、渣场等）、生活区生活及娱乐设施等。另外，在前坪施工支洞洞口布置，满足整个工程需要的临时设施包括：骨料加工及项目部机关房建等。布置在发包人指定的区域，满足整个工程需要的临时设施为炸药库及油库。各施工支洞洞口临时设施布置情况汇总见下表：各施工支洞洞口临时设施布置情况汇总表表2-2序号部位临时设施布置
5、项目1前坪施工支洞场内临时公路、施工风水电、施工照明、施工通讯、施工机械修配厂、钢木加工场、仓库、生活设施。还包括拌和系统、骨料加工系统、骨料堆放场。2下洋施工支场内临时公路、施工风水电、施工照洞明、施工通讯、施工机械修配厂、钢木加工场、拌和系统、仓库、生活设施。3其它部位炸药库、油库发包方提供的场地面积满足临时设施布置的需要。隧洞内通风、供水等临时设施详见第三章开挖支护施工。1.4施工道路布置1.4. 1对外交通从*县城经公家洋至陈凤村约IOkm,已有简易公路相通，本标所在的前坪支洞和下洋支洞进场公路均从陈凤村接线，该公路可做为本标段施工的对外交通需要，公路状况满足施工需要。1.4.2场内施
6、工道路(1)发包方提供的场内施工道路本标所在的前坪支洞和下洋支洞进场公路均从陈凤村接线，目前，公家洋至陈凤、陈凤至下洋、陈凤至前坪的各段公路正在修(扩)建。发包方提供的道路等级满足施工要求。发包方提供的场内施工道路特性见下表：发包方提供的场内施工道路特性表表4-3序号道路名称长度（m）备注1陈凤村-前坪1500泥结石路面2陈凤村-下洋3000泥结石路面3前坪-下洋5500泥结石路面（2）承包商自建的场内临时施工通道为满足施工需要，承包商自建的临时施工通道主要为临时施工支洞及进场连线公路与施工支洞连接段，施工支洞为下洋施工支洞（前坪施工支洞为永久洞室）。场内施工临时道路包括发包人提供的进厂公路连
7、接段及施工临时设施区临时公路。承包商自建的场内临时施工通道项目及工程量见下表：承包商自建的场内临时施工通道项目及工程量表表2-4序号通道名称断面特性（宽X高m工程量土石方明挖m3石方洞挖m?锚杆根喷碎m3干硬性碎ID31下洋支洞7.55.6300014040552502102场内道路长70OnI备注：下洋临时施工支洞锚杆规格为直径32三,长度1.=l.5mo承包商自建的场内公路表表2-6序号项目长度(m)路面特性1连接公路200泥结石路面2场内公路500泥结石路面合计7001.5风、水、电供给1.5.1供风系统本工程施工的主要用风部位为施工支洞及主洞开挖用风。在两个施工支洞洞口生产区分别独立布
8、置供风系统，系统用风的主要设备为手风钻、碎喷射机及拌合系统等。施工高峰期各施工支洞工作面主要用风设备配置情况见下表。施工高峰期各施工支洞工作面主要用风设备配置表表2-6用风设备型号数量(台)单机用风量m7min合计用风量m3min手风钻机YT-2783.225.6碎喷射机ALIVA199合计1034.6考虑用风设备的同时工作系数0.8,则各施工支洞工作面施工高峰用风量为31m3mi11o根据现场条件及本工程的工程特性，分别在各施工支洞洞口设一处空压站，设一台22行风冷半移动式电动空压机，一台IOnI3风冷半移动式电动空压机，合计供风能力32m3min,另外配置一台6f电动移动式空压机，用于满足
9、零星用风、施工备用及用风负荷调节需要。通风管线分别自相应的施工支洞引至施工用风区。单个空压站供风能力38m3min,空压机配置情况见表2-7o供风临时设施工程量见表28o两个供风系统空压机配置情况表表2-7空压站名称空压机型号数量(台)单机供风量m3min合计供风量m3min22IIfi空压机LG20-22/72224410ri?空压机LG20-10/721020移动空压站2612合计676供风临时设施工程量表表2-8序号项目单位数里(m)1供风管6钢管8002供风管4钢管45003空压场房建2m50L5.2供水系统本工程供水系统包括施工供水和生活供水。施工用水点包括生产区内的施工附属工厂、地
10、下洞室的开挖支护及碎施工等。生活用水点主要为营地生活区宿舍、食堂、浴池等设施。各施工支洞工作面施工高峰期用水部位用水负荷情况见下表：施工高峰用水期各施工支洞工作面用水负荷表（11r7d）表2-9序号用水部位施工强度用水指标用水量常下洋支洞地下洞室开挖支护施工480m3d15m3/100m372其它附属企业20拌和系统240m3d310Lm375生活用水50L（人d）10合计177前坪施工工作面地下洞室开挖支护施工480m3d15m3/100m372骨料系统180m3d2500Lm3450拌合系统240m3d310Lm375其它附属企业20生活用水50L(人d)10合计627施工高峰用水期用水负
11、荷前坪施工支洞工作面为627m3d,合27m3ho下洋施工工作面为177m3d,合8m3ho依本工程的现场条件，分别在各施工支洞洞口附近的高台上设高位水池，前坪水池容量为40m3,下洋水池容量为20m3,供水管自该水池沿相应的施工支洞引至施工工作面，及敷设明管至洞口生产及生活区，用于满足引水隧洞开挖、支护、灌浆、碎浇筑及洞口生产生活区的施工用水需要。各水池水源均为洞口附近的小溪水，在溪边设水泵房，配两台IS80-50-250A型扬程70m的离心泵两台，单机流量45m3h,分别向各水池供水。各供水管路工程量见下表：供水管线工程量表表2-10部位序号管线名称直径(cm)长度（m）前坪施1水池-主洞
12、504000工支洞2水池-生活区25100区3水池-生产区50150下洋施1水池-主洞501700工支洞2水池-生活区25100区3水池-生产区25150合计6200L5.3供电系统发包人在三湾设有6300KVA降压变电站一座，可供给本标段的用电容量为1200KVA,由三湾变电站引出的IoKV输电线路，在各施工支洞洞口附近通过。1.5.3.1工程用电负荷本工程按个施工支洞工作面分别独立布置供电系统。各施工工作面用电部位包括生活区、生产区、地下隧洞施工区。开挖支护期为本工程的用电高峰期，各施工支洞施工区高峰期用电负荷情况见下表：前坪施工支洞工作面用电负荷情况表表2-11序号用电区域用电设备用电负
13、荷KW合计KW1生活区生活用电2060生活区照明10取水泵站230施工支骨料加工1260拌合站169钢筋加工厂1602洞洞口生产区木材加工15904金工车间160机械修理F160通风机2150空压站2220场区照明10其它103隧洞施工区多臂钻2145175湿喷机15施工照明10排水水泵10其它5合计1139下洋施工支洞工作面用电负荷情况表表2-12序号用电区域用电设备数量用电负荷合计KWKW1生活区生活用电2060取水泵站10生活区照明302施工支洞洞口生产区钢筋加工60644木材加工5金工车间60机械修理60拌和系统69通风机2150空压站3220生产区照明10维103隧洞施工区多臂钻1145175湿喷机15施工照明10排水水泵10其它5合计8791.5.3.2供电变电所设置依上表，本工程用电高峰期用电设备容量总和为2018K肌考虑总同时工作系数0.5,则本工程供电系统高峰负荷时的有功功率为1009K肌发
