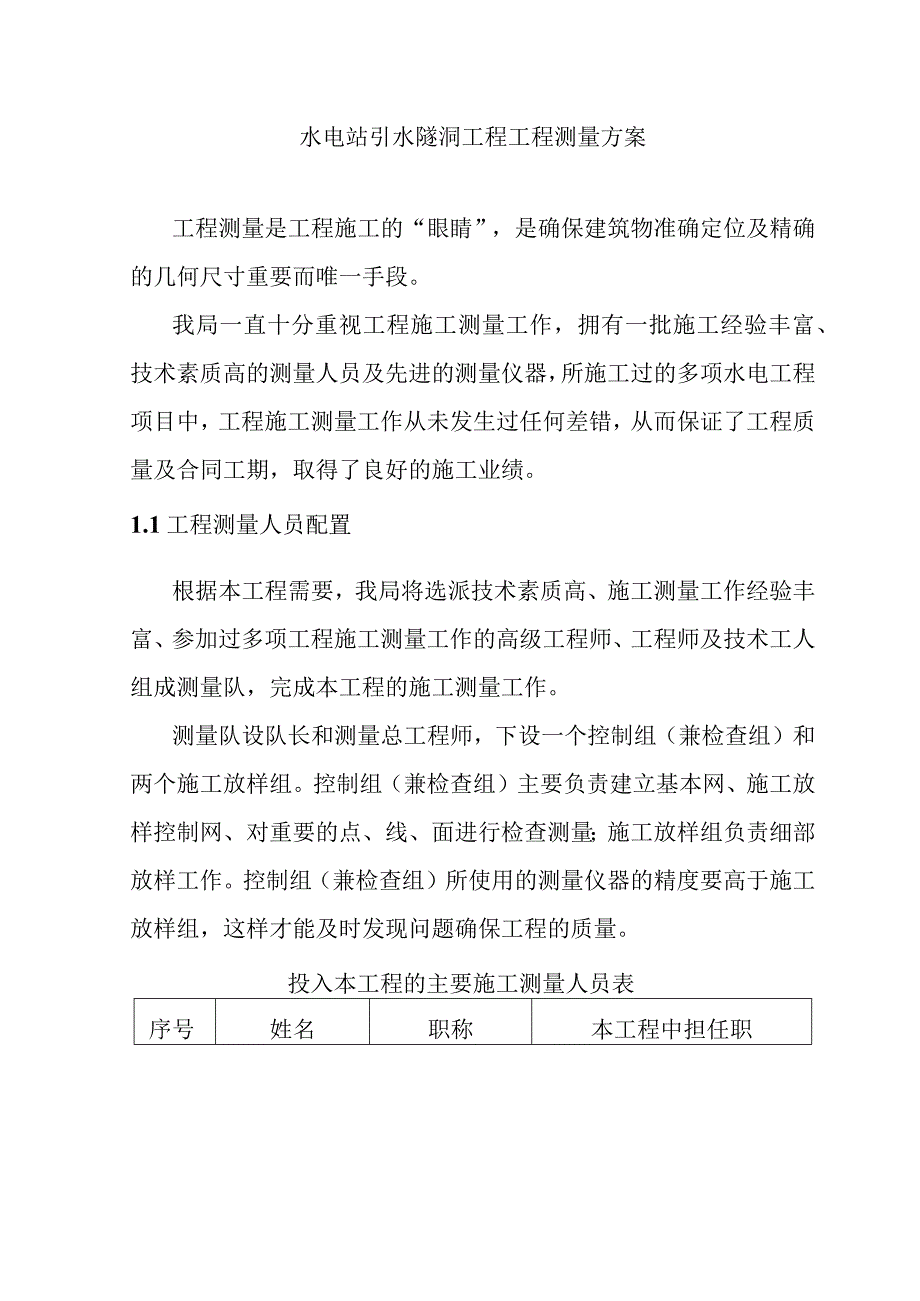

1、水电站引水隧洞工程工程测量方案工程测量是工程施工的“眼睛”，是确保建筑物准确定位及精确的几何尺寸重要而唯一手段。我局一直十分重视工程施工测量工作，拥有一批施工经验丰富、技术素质高的测量人员及先进的测量仪器，所施工过的多项水电工程项目中，工程施工测量工作从未发生过任何差错，从而保证了工程质量及合同工期，取得了良好的施工业绩。1.1工程测量人员配置根据本工程需要，我局将选派技术素质高、施工测量工作经验丰富、参加过多项工程施工测量工作的高级工程师、工程师及技术工人组成测量队，完成本工程的施工测量工作。测量队设队长和测量总工程师，下设一个控制组（兼检查组）和两个施工放样组。控制组（兼检查组）主要负责建

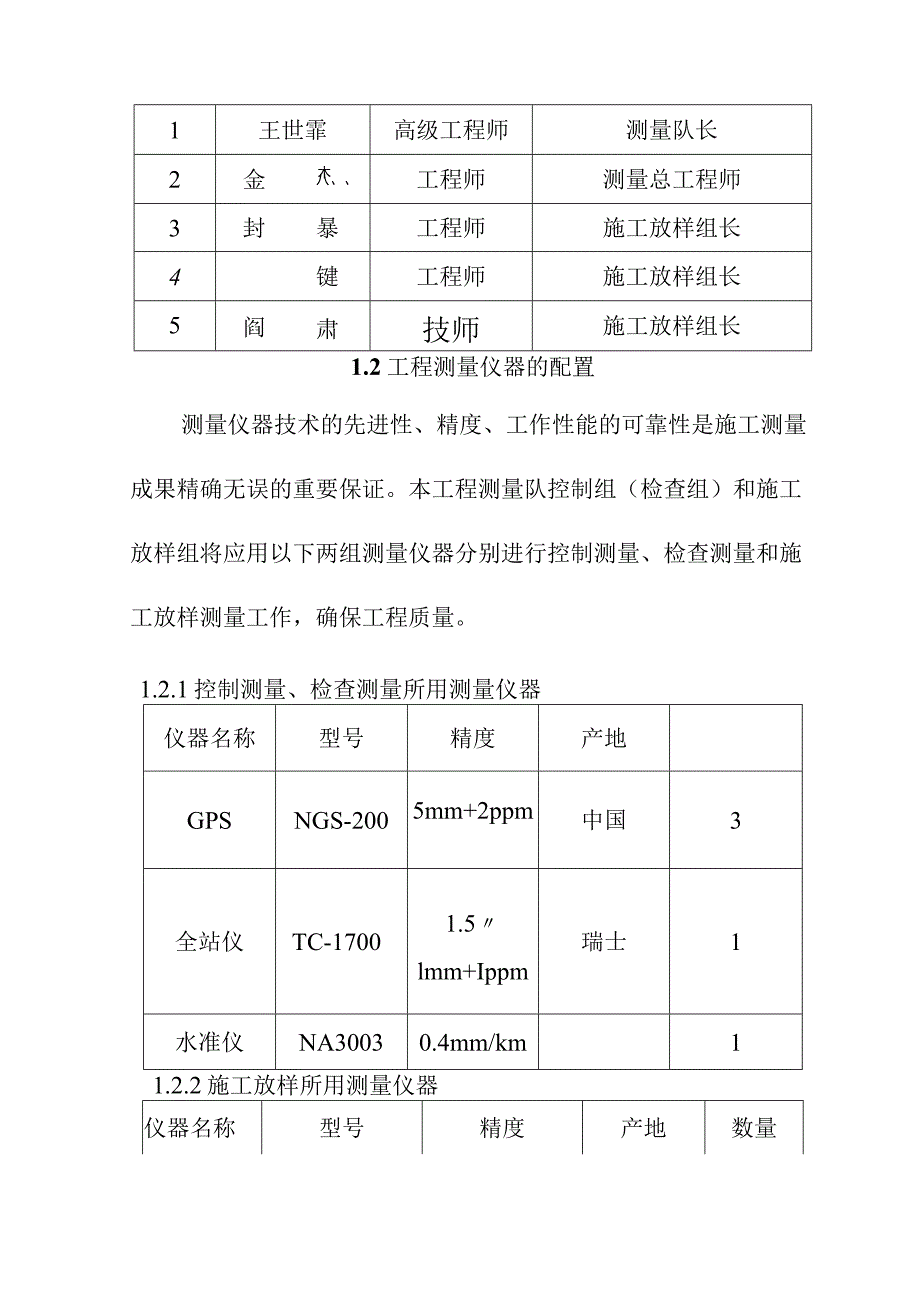

2、立基本网、施工放样控制网、对重要的点、线、面进行检查测量；施工放样组负责细部放样工作。控制组（兼检查组）所使用的测量仪器的精度要高于施工放样组，这样才能及时发现问题确保工程的质量。投入本工程的主要施工测量人员表序号姓名职称本工程中担任职1王世霏高级工程师测量队长2金木八、工程师测量总工程师3封暴工程师施工放样组长4键工程师施工放样组长5阎肃技师施工放样组长1.2工程测量仪器的配置测量仪器技术的先进性、精度、工作性能的可靠性是施工测量成果精确无误的重要保证。本工程测量队控制组（检查组）和施工放样组将应用以下两组测量仪器分别进行控制测量、检查测量和施工放样测量工作，确保工程质量。1.2.1控制测量

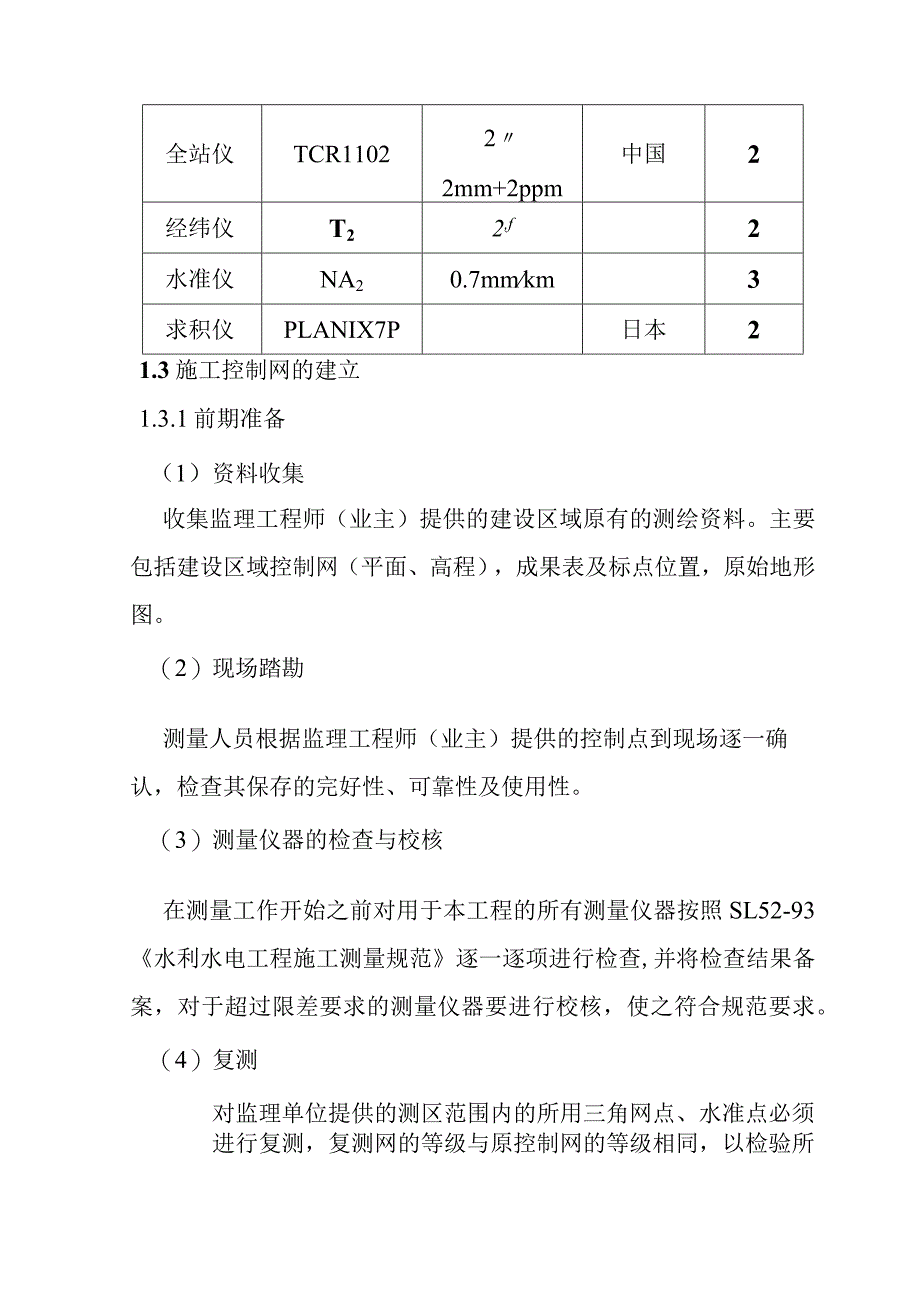

3、、检查测量所用测量仪器仪器名称型号精度产地GPSNGS-2005mm+2ppm中国3全站仪TC-17001.5lmm+Ippm瑞士1水准仪NA30030.4mm/km11.2.2施工放样所用测量仪器仪器名称型号精度产地数量全站仪TCR110222mm+2ppm中国2经纬仪T22,f2水准仪NA20.7mmkm3求积仪PLANIX7P日本21.3施工控制网的建立1.3.1前期准备（1）资料收集收集监理工程师（业主）提供的建设区域原有的测绘资料。主要包括建设区域控制网（平面、高程），成果表及标点位置，原始地形图。（2）现场踏勘测量人员根据监理工程师（业主）提供的控制点到现场逐一确认，检查其保存的完
4、好性、可靠性及使用性。（3）测量仪器的检查与校核在测量工作开始之前对用于本工程的所有测量仪器按照SL52-93水利水电工程施工测量规范逐一逐项进行检查,并将检查结果备案，对于超过限差要求的测量仪器要进行校核，使之符合规范要求。（4）复测对监理单位提供的测区范围内的所用三角网点、水准点必须进行复测，复测网的等级与原控制网的等级相同，以检验所提供成果的可靠性和准确性。如果复测结果与监理单位的成果相差较大，则与监理单位协商处理。132施工控制网的布设(1)图上设计及优化本工程主要由引水隧洞工程(长4900m)、C5施工支洞(包括前坪施工支洞、下洋施工支洞)及为配合施工所需的场内施工道路、风水电系统、
5、砂石料系统、混凝土拌和系统、施工工厂、仓库、营地等临时工程等组成。根据建筑区域地形图及建筑物的测量精度要求，结合GPS快速、精度高、无需通视、全天候等特点，布设三等GPS三角网作为基本控制网,它将充分满足本工程的需要。整个网点以能够充分控制整个工程工作面为宜，且将毛洞岩施工支洞、进登施工支洞和大宅施工支洞的洞口点包括在GPS网中，选择几个布设方案，进行精度估算，最后选择精度高、工作量小的GPS网形。(2)实地选点与埋石在GPS测量中并不要求观测站之间相互通视，但为了下一步的测量工作需要，部分点仍要求保持良好的通视状况，以便低等级的测量工作采用常规经典的测量方法来完成，同时将部分GPS网点与原有
6、地面控制点相重合，以求与地面点的转换关系。观测站的位置具有以下的条件:A、在15截止高度角以上的空间不应有障碍物。B、周围没有反射，如大面积的水域，或对电磁波反射面（或吸收）强烈的物体，不致引起多路径效应。C、邻近不应有强电磁辐射源，如无线电台、电视发射天线、高压输电线等，以免对GPS信号的干扰，其距离不得小于200moD、观测站最好选在交通便利的地方以利于其它测量手段联测和扩展。E、尽量选择在地质条件好，离开爆破震动远、施工干扰小的地方，以便使其长期保存和稳定不动。F、采用钢筋混凝土观测墩作为控制网的标点，观测墩的底部应埋设在岩石上，当控制点位于土层较厚的地区时，要加大底脚的尺寸，以增加点位
7、的稳定性。亦可采用直径为20Cm左右的金属管标，此时用钻探的方法将金属管插入土中一定的深度（视土质而定）最好直至岩层，为了使管状标稳定可在管内灌满混凝,而在金属管顶部装置一金属圆盘，以装置仪器和照准标志。1.1.3 NGS-200型GPS测量系统的野外作业根据网的布设方案、规模大小、精度要求、GPS卫星星座、参与作业的GPS的数量等，制定观测计划。使用NGS-200PSION型静态数据采集器进行数据采集工作，但在开始前要观测卫星的各种状态，等待接收机进入3D模式后开始采集。为了后处理能得到符合精度的成果，要严格保证接收机的同步观测时间。1.1.4 内业处理把外业数据采集器采集到的STH,利用P
8、SION数据传输软件传入电脑，通过南方GPS处理软件进行处理。该软件自动化程度高，整个处理过程包括基线解算、控制网平差两大部分。基线向量处理的能力直接影响到基线成果的精度，同时也直接影响整个控制网的精度优劣，因此在实际工作中，根据外业记录情况，认真设定基线向量解算条件，对不合格的基线进行删除；GPS网平差是利用网平差软件将基线解进行构网，剔除含有粗差的基线，进行平差计算，并进行相应的坐标系统转换。输出的平差成果精度评定更加完善详细。软件还具有良好的图形服务功能，可以进行包括基线网图、误差椭圆等各种图形的输出。1.1.5 施工放样控制网的测设作为基本控制的GPS网的控制点的数量是不能满足施工现场
9、测量工作需要的，因此要在GPS网的基础上建立用于施工放样的施工放样控制网。平面控制采用四等导线控制网，使用TC-1700全站仪，测角精度为1.5，测距精度为Imm+1PPm,高程控制使用NAz水准仪进行四等几何水准测量。1.4 洞内控制1.4.1 平面控制利用基本网点，建立用于控制施工导线和贯通测量的基本导线，基本导线等级为四等，使用TC-1700全站仪，导线平均边长150m,独立地进行两组观测，在两组坐标值的较差达到规范的要求，取两组坐标值的平均值作为最后成果。施工导线主要为满足开挖施工需要，宜50m左右埋一点，并间隔数点与基本导线符合，施工导线必须注意校核，杜绝错误发生。1.4.2 高程控
10、制采用四等高程测量。在贯通前进行独立的两组观测，以资校核。洞内高程标石与基本导线点标石一致。1.5 施工放样1.5.1 施工放样程序为了免除因建筑物众多而引起的放样工作的紊乱，且严格保持所放样各种元素之间存在的几何关系，应遵循由整体到局部的原则，即现在现场定出建筑物的轴线，然后在定出建筑物的各个部分。1.5.2 施工放样方法的选择及放样数据的准备在进行放样之前，测量人员首先要熟悉建筑物的总体布置图和细部结构设计图，找出主要轴线和主要点的设计位置，以及各部分之间的几何关系，结合现场实际情况，平面位置的放样可采取直角坐标法、极坐标法、方向线交会法、前方交会法、正倒镜投点法等放样方法，高程放样采用水准测量法、三角高程法，然后计算放样数据，进行施工放样。对于重要的点、先、面一定要由检查组检核无误后，方可进行施工。1.6 竣工测量工程结束及时进行竣工测量，竣工测量应严格按照SL52-93水利水电工程施工测量规范规定进行，并提供以下竣工资料：(1) 测量技术总结报告。(2) 基本平面、高程控制网(点)布置图，成果表。(3) 施工加密平面、高程控制网(点)布置图，成果表(4) 贯通测量设计书(5) 洞轴线控制点与控制网联测的平差资料及进洞关系平面图。(6) 洞内导线和高程计算成果和平面图。(7) 贯通误差的实测成果和说明。(8) 工程量统计资料。(9) 监理工程师(业主)提出的其它资料。
