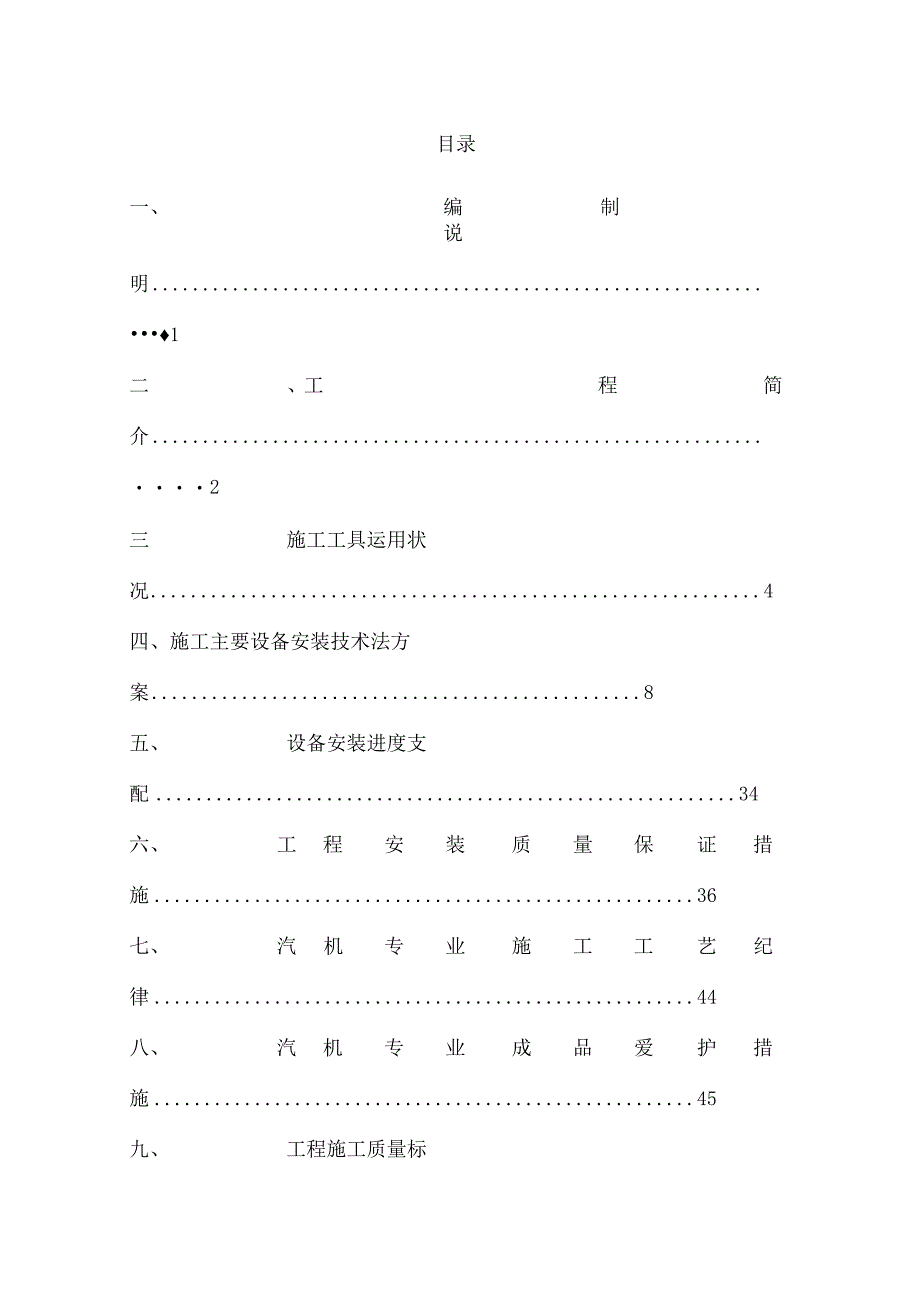

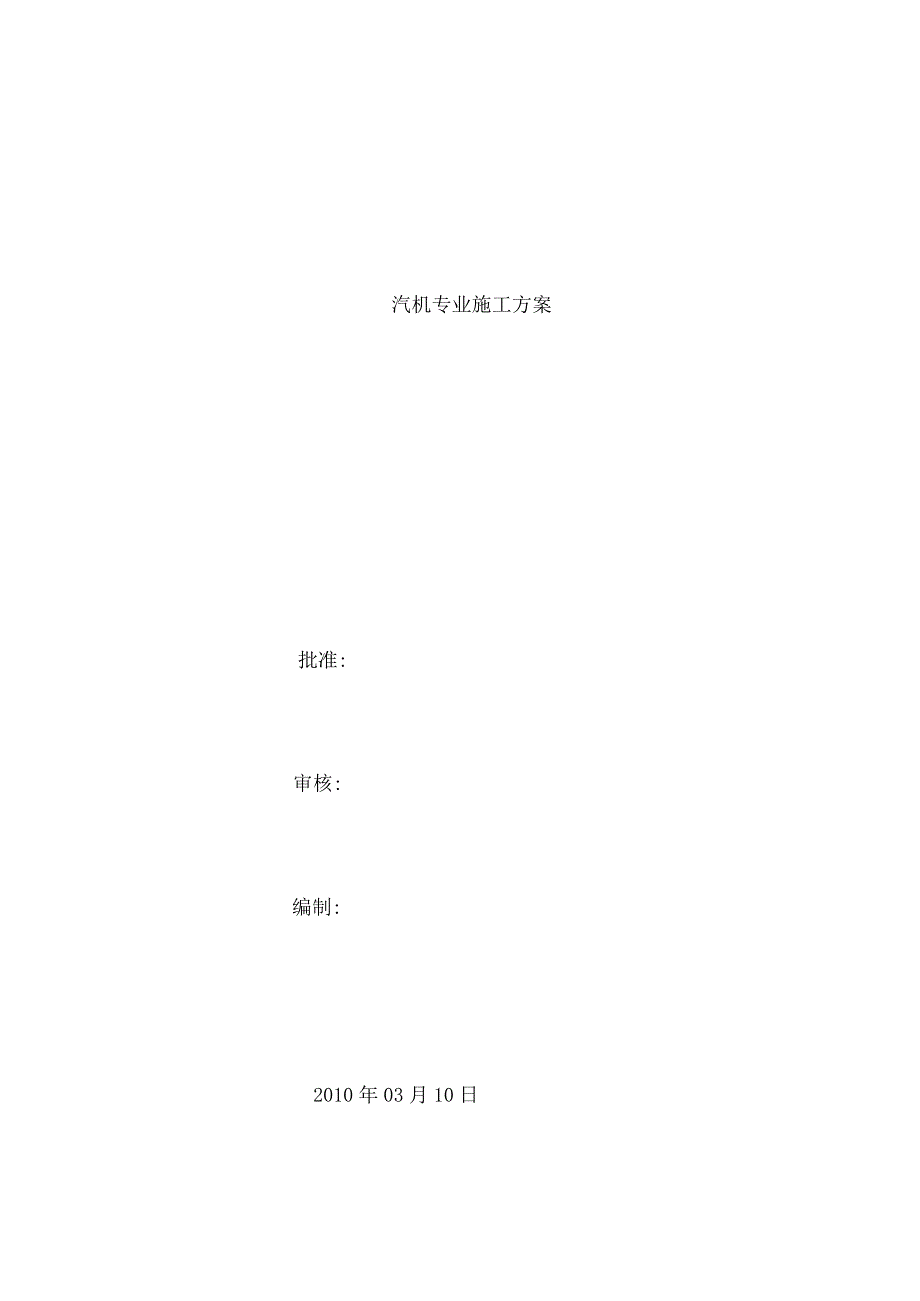

1、批准:审核:编制:汽机专业施工方案2010年03月10日目录一、编制说明1二、工程简介2三施工工具运用状况4四、施工主要设备安装技术法方案8五、 设备安装进度支配34六、 工程安装质量保证措施36七、 汽机专业施工工艺纪律44八、 汽机专业成品爱护措施45九、 工程施工质量标准46十、平安文明、环境卫生爱护措施49十一、有关强制性条文要求52十二、附录53一、编制说明1.1编制原则1. 2编制依据1.1.11.1.21.1.3 电力建设施工与验收技术规范汽轮机机组篇DL5011-92;1.1.4 电力建设施工与验收技术规范管道篇DL5031-941.2.5火电施工质量检验与评定标准汽机2009
2、年版1.2.6火电施工质量检验与评定标准管道篇（2009年版）1.2.7职业平安健康与环境管理程序文件（总公司内部手册）1. 2.8职业平安健康与环境管理各项管理制度（总公司内部手册）；1.9.9 电力建设施工平安工作规程（火力发电厂部分）DL5009.1-20001.9.10 电力建设平安施工管理规定1.9.11 电力建设平安平安健康与环境管理工作规定1.2.12固体液体废弃物管理制度1.2.13环境爱护、水土保持管理制度1.2.14工业三废排放试行标准GBJ4-731.2.15火力发电厂金属技术监督规程DL438-20001.2.16火力发电厂高温紧固件技术导则DL439-911.2.17
3、电力基本建设热力设备化学监督导则SDJJS03-88（试行）1.2.18电力工业锅炉压力容器检验规程DL647-19981.2.19火力发电厂高温高压蒸汽管道蠕变监督导则DL441-911.2.20火电机组达标投产考核标准（2001年版）与其条文说明1.2.21工程建设标准强制性条文二、工程简介2.1 总体概述2.2 热力系统2. 2.1主蒸汽：主蒸汽采纳单元制系统。2.1.1 2抽汽系统：本工程机组采纳5级（2低加+1除氧器+2高加）抽汽。一、二级抽汽分别供至1、2号低压加热器，三级抽汽至给除氧器等。四级抽汽供至4号高加与厂区热网。五级抽汽供至5号高加。2.2.3 给水系统：给水系统采纳单元
4、制，每台机组配置二台100%BMCR容量的电动给水泵，高压加热器二台。2.2.4 凝聚水系统：凝聚水系统设两台100%容量立式定速凝聚水泵，二台低压加热器，一台汽封加热器，一台内置式除氧器。2.2.5 5高压加热器疏水、放气系统：高压加热器疏水采纳逐级串联疏水方式，最终一级高加疏水至除氧器。每台高加设有单独至高加事故疏水扩容器的疏水管路，单独接至置于凝汽器壳体侧的疏水扩容器内。高加水侧、汽侧均设有放气管道。2.2.6 6低压加热器疏水、放气系统：低压加热器疏水采纳逐级串联疏水方式，最终一级疏水至凝汽器壳体两侧的疏水扩容。2.2.7 厂内循环水系统：循环水采纳二次循环供水系统，为凝汽器和开式冷却
5、水系统供应冷却水，按单元制设计。2.2.8 开式循环冷却水系统：开式水来自循环水系统，向主机和协助设备供应冷却水，开式水排水送回到循环水前池。2.2.9凝汽器抽真空系统：每台机组配置1台射汽抽气器（含2套启动、正常抽气器与1套冷却器）（一用一备）。2.2.10汽轮机润滑油系统：均由西门子公司供货。2.2.13全厂压缩空气系统：供应仪表空气、厂用空气、检修用气、吹扫用气等。2.2.16汽机轴封系统：轴封汽系统为自密封系统，其压力和温度是自动限制的。2.3主要热力设备技术参数2.3.1汽轮机型号：BBT-400型型式：超高压参数，5级（2低加+1除氧器+2高加）抽汽回热，单缸、单轴，轴向排汽，凝汽
6、式功率：20MW主蒸汽流量：112.46th主汽门前额定蒸汽压力：12.8MPa主汽门前额定蒸汽温度：535额定功率下热耗率（保证值）：8920kJkWh额定背压：6.8kPa额定转速:5500r/min最大抽汽量：30t/h2.3.2发电机额定容量：38000KVA额定功率：30MW最大连续功率：31.878MW额定功率因数：0.85额定电压：10.5kV额定转速：5500rmin相数：3定子绕组连接方式：YY效率：98.5%冷却方式：空-水额定冷却水温:252.3.3电动给水泵是大连苏尔寿泵与压缩机有限公司生产。主要技术规范：（额定工况点）入口流量：132.6th扬程：1750mH20转速
7、：3600rmin驱动方式：电动机2.3.4除氧器形式为内置、卧式，额定出力130tho2.3.5凝汽器为单壳体、表面式、与汽轮机轴向连接。型号:N-2180,冷却面积：约2180m22.3.6凝聚水泵出口流量为112m3ho三、施工工器具运用支配3.1测量工具序号名称规格(mm)单位数量备注1游标卡尺0-125个4检验合格2游标卡尺0-150个4检验合格3游标卡尺0-300个2检验合格4外径千分尺0-25个6检验合格5百分表0-10块10检验合格6塞尺100mm0.02-1.00把5检验合格7合象水平仪0.01mmm件1检验合格8水准仪1级M1检验合格9铁水平300把10检验合格10铁水平5
8、00把10检验合格11钢板尺150把4检验合格12钢板尺100Omm把1检验合格13卷尺3m把20检验合格14盘尺50m把2检验合格15宽度直角尺300把5检验合格16钢盘尺30m把5检验合格17氧气表0-25MPa块10检验合格18乙焕表0-4MPa块10检验合格19摇表台1检验合格20塞尺200mm把2检验合格3.2施工工具序号名称规格单位数量备注1千斤顶100t台4检验合格2千斤顶32t台2检验合格3千斤顶16t台2检验合格4千斤顶8t台4检验合格5斤不落20t公2检验合格6斤不落IOt台8检验合格7斤不落5t台10检验合格8斤不落3t台10检验合格9斤不落2t台20检验合格10斤不落I
9、t20检验合格11大锤12Lb把5检验合格12手锤2Lb把5检验合格13割炬中把20检验合格14烤把大个2检验合格15砂轮机100台5检验合格16砂轮机150mm5检验合格17砂轮机125mmZs5检验合格18无齿锯400mm公1检验合格19电钻0一13mm台2检验合格20磁力电钻0一25mm台1检验合格21内磨机台5检验合格22手动液压弯管机Zs1检验合格23磁力切割器台1检验合格24电动扳手套2检验合格25活扳手18把5检验合格26活扳手15把5检验合格27活扳手12把10检验合格28活扳手10把10检验合格29活扳手8把5检验合格30重型扳手26件套3检验合格31梅花扳手10件套6检验合
10、格32呆扳手（双头）套2检验合格33呆扳手（单头）36-52mm套2检验合格34尖嘴钳子把4检验合格35克丝钳子把6检验合格36铁剪子中把3检验合格37划规400mm把2检验合格38压力油壶只4检验合格39布剪刀把4检验合格40工业吸尘器公1检验合格410.6立米空压机0.8MPa台1检验合格42套筒扳手24件套5检验合格43线坠250g个20检验合格44电锤26mmZs1检验合格45内六角扳手3-27mm套6检验合格46三角刮刀150mm把4检验合格47三角刮刀250mm把2检验合格48可调校刀套2检验合格49平板刮刀400mm把5检验合格50对轮拿子300mm个1检验合格51对轮拿子160
11、mm个1检验合格52撬棍1000mm个5检验合格53撬棍（开口）1500mm个1检验合格54撬棍500mm个4检验合格55丝锥，板牙套2检验合格56丝锥14-36mm套1检验合格57板牙（带架）8-16mm套2检验合格58电锤锤头6-26mm套2检验合格59钻头l-25mm套3检验合格60大流量高精滤油机1检验合格61夹板滤油机200L/MINZs4检验合格62精密小型滤油机EH油用公1检验合格63一字螺丝刀75mm把3检验合格64一字螺丝刀150mm把5检验合格65一字螺丝刀300mm把5检验合格66十字螺丝刀75把3检验合格67十字螺丝刀150mm把5检验合格68十字螺丝刀300mm把5检验合格69夹柄螺丝刀把5检验合格70管钳子150把2检验合格71管钳子250把2检验合格72管钳子350把1检验合格73管钳子600把1检验合格74鲤鱼钳把2检验合格75钢字码数字套3检验
