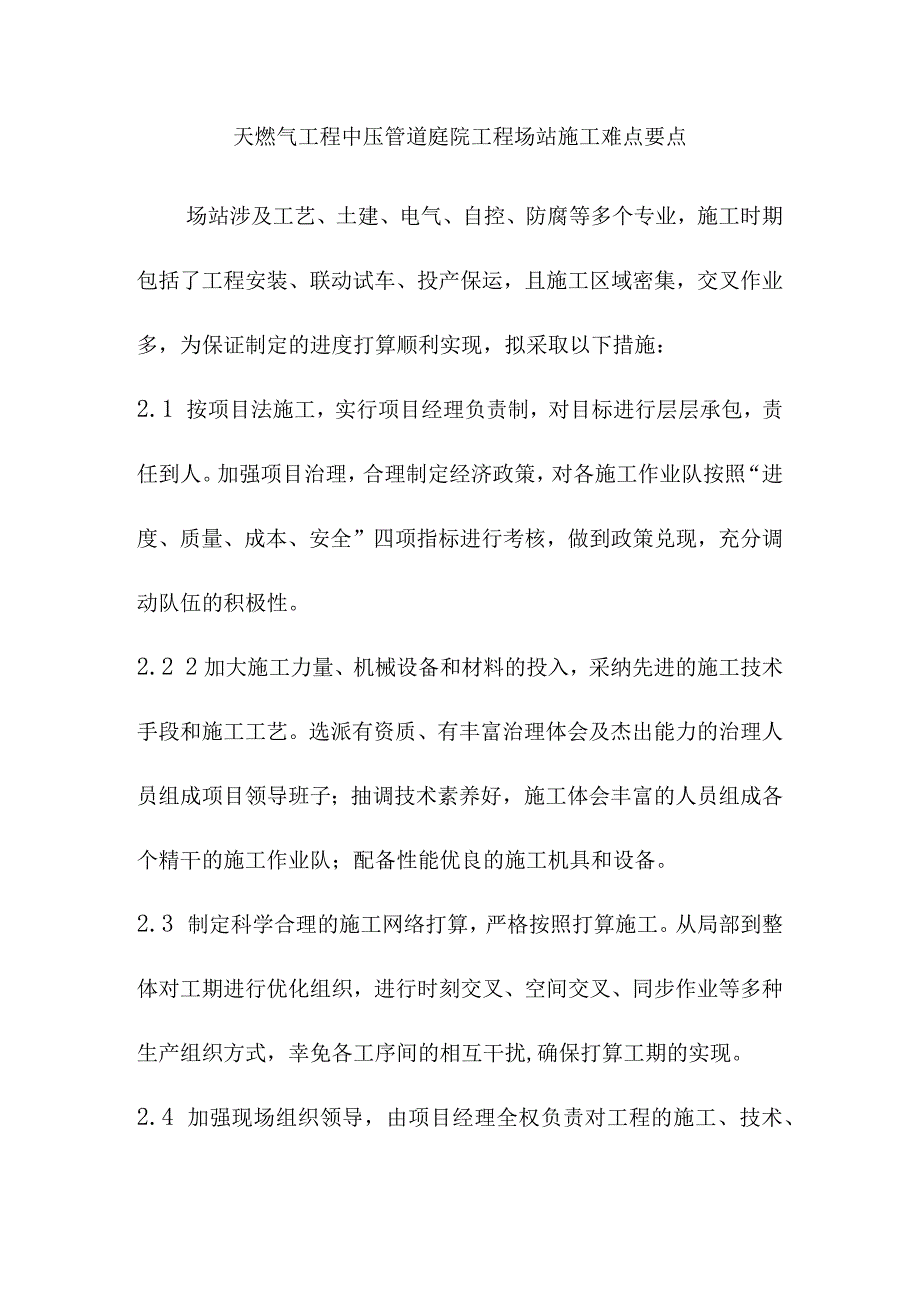

1、天燃气工程中压管道庭院工程场站施工难点要点场站涉及工艺、土建、电气、自控、防腐等多个专业，施工时期包括了工程安装、联动试车、投产保运，且施工区域密集，交叉作业多，为保证制定的进度打算顺利实现，拟采取以下措施：2.1 按项目法施工，实行项目经理负责制，对目标进行层层承包，责任到人。加强项目治理，合理制定经济政策，对各施工作业队按照“进度、质量、成本、安全”四项指标进行考核，做到政策兑现，充分调动队伍的积极性。2.2 2加大施工力量、机械设备和材料的投入，采纳先进的施工技术手段和施工工艺。选派有资质、有丰富治理体会及杰出能力的治理人员组成项目领导班子；抽调技术素养好，施工体会丰富的人员组成各个精干

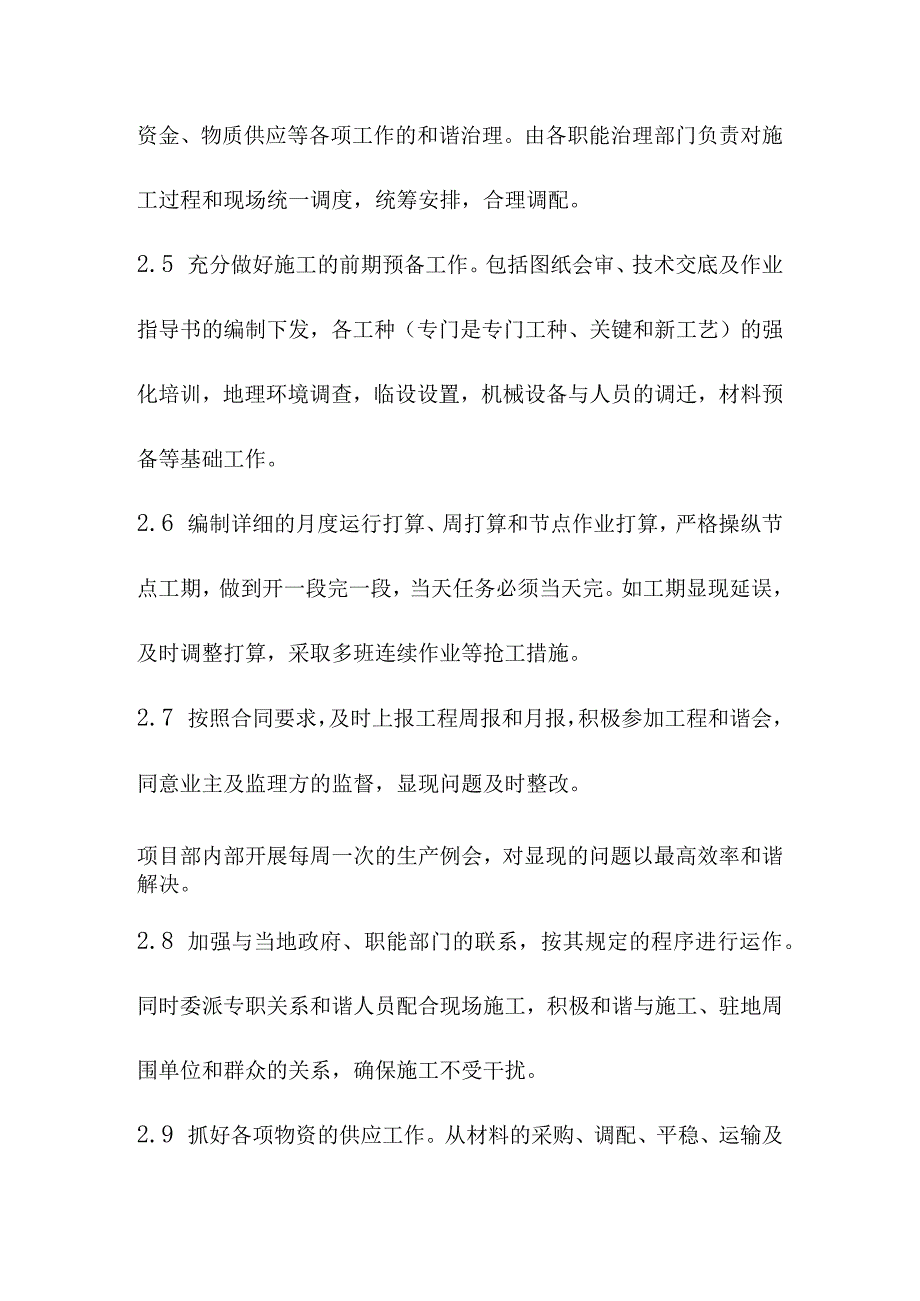

2、的施工作业队；配备性能优良的施工机具和设备。2.3 制定科学合理的施工网络打算，严格按照打算施工。从局部到整体对工期进行优化组织，进行时刻交叉、空间交叉、同步作业等多种生产组织方式，幸免各工序间的相互干扰,确保打算工期的实现。2.4 加强现场组织领导，由项目经理全权负责对工程的施工、技术、资金、物质供应等各项工作的和谐治理。由各职能治理部门负责对施工过程和现场统一调度，统筹安排，合理调配。2.5 充分做好施工的前期预备工作。包括图纸会审、技术交底及作业指导书的编制下发，各工种（专门是专门工种、关键和新工艺）的强化培训，地理环境调查，临设设置，机械设备与人员的调迁，材料预备等基础工作。2.6 编

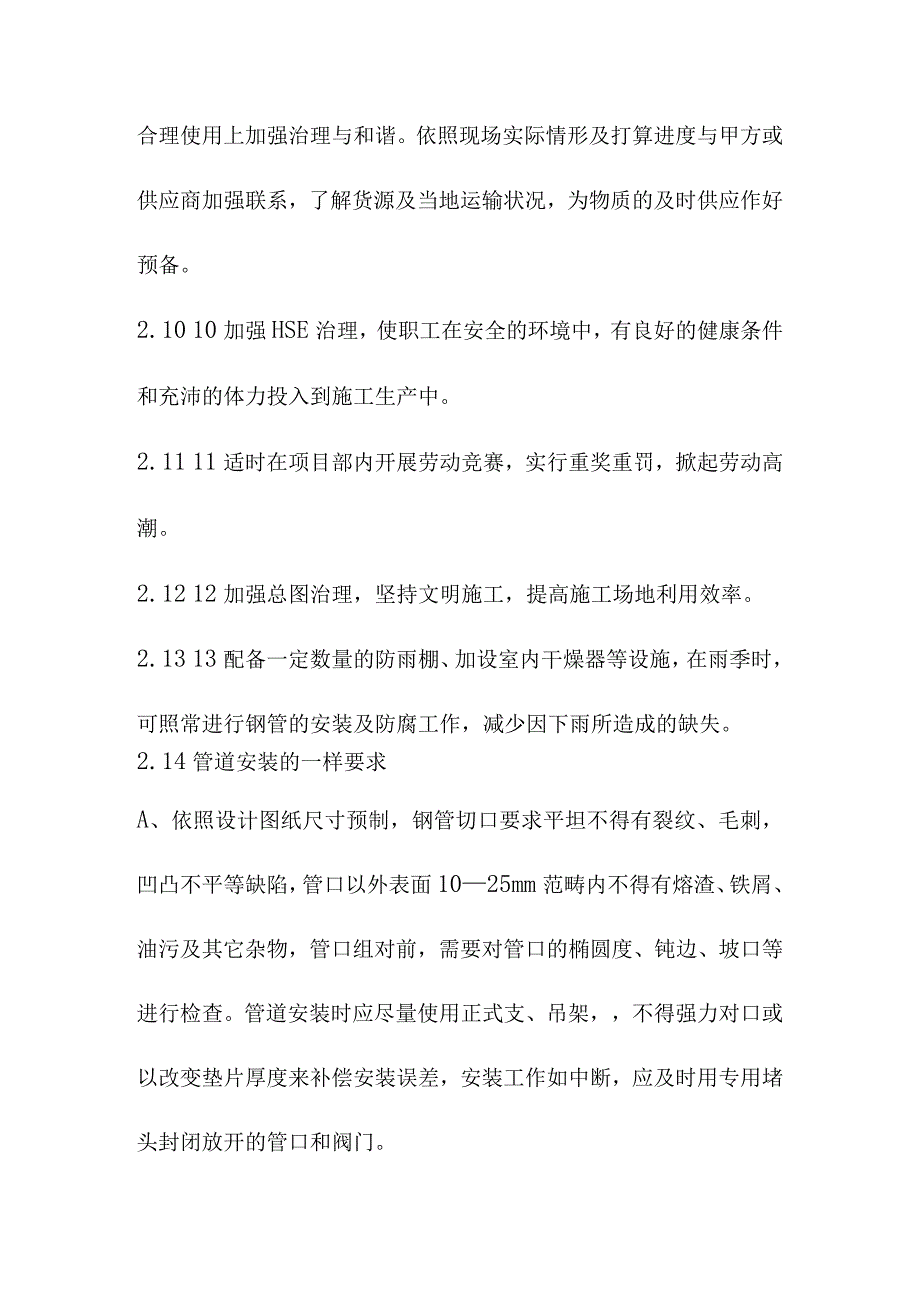

3、制详细的月度运行打算、周打算和节点作业打算，严格操纵节点工期，做到开一段完一段，当天任务必须当天完。如工期显现延误，及时调整打算，采取多班连续作业等抢工措施。2.7 按照合同要求，及时上报工程周报和月报，积极参加工程和谐会，同意业主及监理方的监督，显现问题及时整改。项目部内部开展每周一次的生产例会，对显现的问题以最高效率和谐解决。2.8 加强与当地政府、职能部门的联系，按其规定的程序进行运作。同时委派专职关系和谐人员配合现场施工，积极和谐与施工、驻地周围单位和群众的关系，确保施工不受干扰。2.9 抓好各项物资的供应工作。从材料的采购、调配、平稳、运输及合理使用上加强治理与和谐。依照现场实际情形
4、及打算进度与甲方或供应商加强联系，了解货源及当地运输状况，为物质的及时供应作好预备。2.10 10加强HSE治理，使职工在安全的环境中，有良好的健康条件和充沛的体力投入到施工生产中。2.11 11适时在项目部内开展劳动竞赛，实行重奖重罚，掀起劳动高潮。2.12 12加强总图治理，坚持文明施工，提高施工场地利用效率。2.13 13配备一定数量的防雨棚、加设室内干燥器等设施，在雨季时，可照常进行钢管的安装及防腐工作，减少因下雨所造成的缺失。2.14管道安装的一样要求A、依照设计图纸尺寸预制，钢管切口要求平坦不得有裂纹、毛刺，凹凸不平等缺陷，管口以外表面1025mm范畴内不得有熔渣、铁屑、油污及其它
5、杂物，管口组对前，需要对管口的椭圆度、钝边、坡口等进行检查。管道安装时应尽量使用正式支、吊架，不得强力对口或以改变垫片厚度来补偿安装误差，安装工作如中断，应及时用专用堵头封闭放开的管口和阀门。B、尽量幸免在已安装完的管道上开孔，如确实需要，应采取措施幸免铁屑等杂物遗留在管内。C、法兰对接，对焊法兰应按管口组对要求进行对接找正，平焊法兰对接应将管子插入法兰内，管口与法兰密封面应留有焊缝距离，先焊内口，焊完后应将内外焊缝清理洁净，专门是法兰密封面，不得有任何杂物及飞溅等。法兰连接应与管道同心，并应保证螺栓自由穿入，法兰螺栓孔应跨中安装。法兰面应保持平行，其偏差不得大于法兰外径的L5%。；且不得大于
6、2mm,不得用强紧螺栓的方法排除歪斜。法兰连接应按设计要求使用统一规格的螺栓，安装方向应一致。法兰连接应认真检查并除去密封面上的油污、泥垢等，垫片应按设计规定选用，其表面应涂上一层石墨粉与水油的调合物，水、空气及蒸汽管线，可用铅油代替，法兰垫片只许加一片,非金属垫片只许使用一次，加缠绕垫片时，必须使其中心与管子中心重合，非金属垫片内径不得小于管子内径，法兰连接发生偏口、错口、张口过大不合格时应切除重焊，不能强行上紧，如采纳加热方法校正钢管应等有关技术人员同意后方可进行，不得采纳冷校正。D、不锈钢管道安装时，不得用铁质工具敲击，不锈钢管道与支架之间应垫入不锈钢或相应的非金属垫片。2.15阀门安装
7、A、阀门是工艺管线上的重要配件，必须保证其安装质量、阀门安装应按图纸要求的安装位置和方向进行，在没有要求时应考虑在便于操作或不阻碍通行的条件下，成组排列，手轮方向一致，设备短节不应承担阀门和管线荷重，阀门应“对号入座”，同时应注意其进出口方向应与工艺流程一致。要求有流向的阀门在安装前，应按设计要求核对型号，并严格依照图纸中的介质流向确定其安装方向。B、所有重新安装的阀门必须更换全新的指定型号垫片。C、调压阀安装前应经试压调试合格，安装时阀体上箭头方向和介质流向应一致。调压阀安装时应用临时盲板垫片，待试压吹扫终止后换正式垫片。2.16变压器安装变压器运输和装卸过程中，不应有严峻冲击和振动，且应有
8、防雨及防潮措施。变压器运抵现场后，应及时组织人员进行开箱检查，其规格应符合设计要求，检查外观应完好无锈蚀及机械损害，密封应良好，所有附件及技术文件应齐全。安装就位前，应对变压器基础进行验收，基础的中心、标高、轨距及质量必须符合设计及规范要求。变压器就位时，应依照其重量合理选择吊装设备，缓慢起吊，利用滚杠将变压器移至基础上，严禁强行撬装，以免变压器受损害。安装就位后，在导向轮前后加装可拆卸的挡板将变压器固定牢靠。变压器本体及附件安装必须符合其说明书及规范的要求。按规范对变压器进行电气试验合格后，在试运行前对其进行全面检查。要紧检查项目如下：a本体及所有附件应无缺陷。b接地牢固可靠，且接地值符合设
9、计要求。c检查变压器三相电压档位一致，并设定在设计要求的档位上。d变压器试运行时按下列规定进行检查：2.17盘柜安装依照到货盘柜的安装尺寸，核对基础槽钢尺寸并进行验收，合格后方可进行盘柜安装。盘柜运抵现场后及时开箱检查并做好记录，收集随机资料，核对型号及规格应符合设计要求。用吊车将盘柜吊至配电室门口，利用滚杠将盘柜移至室内，按布置图进行装。进盘时，应将高压柜小车、低压柜抽屉取出并做好标识，以免盘柜就位后复原时出差错。盘、柜单独或成列安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的承诺偏差满足：每米垂直度小于1.5mm；水平偏差相邻两盘顶部小于2mm,成列盘顶部小于5mm；盘面偏差相邻
10、两盘边小于InInb成列盘面小于5mm；盘间接缝小于2mm；模拟母线对齐，其误差不超过视差范畴，并应完整，安装牢固。抽屉式盘柜安装符合下列要求：抽屉推拉灵活轻便，无卡阻、碰撞现象，抽屉能够互换；抽屉的机械连锁或电气连锁装置动作正确可靠，断路器分闸后，隔离触头才能分开；抽屉与柜体间的二次回路连接插件接触良好；抽屉与柜体间的接触及柜体、框架的接地良好。手车式柜的安装符合以下要求：防止电气误操作的“五防”装置齐全，动作灵活可靠；手车推拉灵活轻便，无卡阻、碰撞现象，相同型号的手车能够互换；手车推入工作位置后，动触头顶部与静触头底部的间隙符合产品技术说明要求；手车和柜体间的二次回路连接插件接触良好；安全
11、隔离板开启灵活，随手车的进出而相应动作；柜内操纵电缆的位置不阻碍手车的进出，并固定牢靠；手车与柜体间的接地触头接触紧密，当手车推入柜内时，其接地触头电气设备均作接地爱护比主触头先接触，拉出时接地触头比主触头后断开。2.18电缆敷设电缆敷设方式：沿电缆沟敷设及直埋敷设，从电缆沟出来的电缆穿管埋至用电设备。施工预备a电缆敷设前对电缆进行绝缘电阻测试，操纵电缆用50OV摇表测试，绝缘电阻不得低于0.5MQ,电力电缆用IOooV摇表测试，绝缘电阻不得低于1Mo并做好记录作为电缆投运前绝缘电阻测定的参考。b区块给出电缆作业表，合理分配电缆，幸免电缆相互交叉和利用不均，尽量考虑高压电缆、低压电缆分开布置。
12、c据各条电缆长度，将每盘电缆进行合理分配，每条电缆不承诺显现中间接头。电缆沟内敷设a电缆穿镀锌钢管时，钢管的内径应大于电缆外径的1.5倍,管口应打成喇叭口形，不得有毛刺以防损害电缆绝缘。b电缆排列必须满足下列要求：电力电缆和操纵电缆不应配置在同一层支架上，高低压电力电缆、强电、弱电操纵电缆按顺序分层配置，由上而下配置；操纵电缆及电力电缆在一般吊支架上不宜超过1层。C电缆固定点的要求：垂直敷设或超过45。倾斜敷设的电缆在每个支架上固定；水平敷设时，终端及转弯处固定。直埋敷设电缆直埋敷设时，要符合设计和规范要求。电缆埋深不小于LOnI,多根电缆同沟敷设时，其净间距：电力电缆间及其与操纵电缆间平行0
13、1m,交叉05m,操纵电缆间交叉0.5m；与建筑物基础（边线）平行06m,电缆上下部铺以不小于100mm厚的沙土，并加盖爱护板，其覆盖宽度超过电缆两侧各50mm。电缆沟回填土中无石块或硬质杂物，且分层夯实。电缆穿越厂区道路时穿镀锌钢管爱护。电缆敷设完毕后两端宜留1T5米余量,室外电缆沟经监理验收后方可隐藏。直埋电缆间距不小于100mm,电缆距沟底边间距不小于150mm。电缆爱护管管口的处理爱护管管口毛刺应清除。爱护管内径应不小于所穿电缆外径的1.5倍，其弯曲半径不应小于所穿电缆的最小承诺弯曲半径。所有电缆爱护管管口都应进行封堵。爱护管两端的管口处，应先将电缆周围用非燃性纤维堵塞严密，再填塞防爆
14、胶泥。电缆头的制作a低压电缆头依照设计要求采纳热缩式或干包式。b高压电缆头采纳热缩式或冷缩式，制作过程应遵循厂家相关技术文件要求，并应由经培训合格的持证人员操作。c收缩完毕后的收缩管应光滑、无褶皱、无气泡，热缩管的密封部位一样应有少量密封胶溢出。d电缆头接地参见接地装置安装部分。2.19防爆电气设备的安装到货的设备其类型、级别、组别、环境条件以及专门标志等符合设计要求。防爆电气设备的进线口与电缆、导线可靠密封，余外的进线口其弹性密封垫和金属垫片齐全。爆炸危险环境采纳镀锌焊接钢管配线，钢管与钢管、钢管与电气设备、钢管与钢管附件之间的连接采纳螺纹连接，螺纹上涂导电膏，螺纹有效啮合扣数许多于5扣。施
15、工程序a依照工作内容，预备所需的仪器、外表、设备。b所使用的标准器具必须经有关部门检定合格并在有效期内。C试验人员必须持证上岗。d严格按照标准、规程进行试验。e认真填写原始记录，并将有关的出厂合格证、说明书储存好。f经试验合格的电气设备应有明显的标识（盖章或标签）不合格产品应有标识，并通知器材部门联系更换事宜。g试验终止后，由试验人员整理试验资料技术员负责审核。交流电动机接线前对其绕组绝缘电阻进行测量，常温下绝缘电阻值不低于O.5Mo检查定子绕组的极性及其连接正确（中性点未引出者除外）。交流电动机电缆接线相序同电机出线端子标号一致。二次回路接线前，绘制出各单元各回路详尽的端子连接图，且编号要统
16、一。做好本工作的前提条件是所有电气设备的随机资料必须齐全。二次接线两端均有方向头，且编号清晰，不易褪色。一、二次回路绝缘电阻检查以后通电试验，先各个单元各个回路空载调试，调试之后再进行联动调试，高压回路还需进行继电爱护定值整定调试。各回路正常后与外表系统整体调试，外表监测和操纵系统应正确无误。系统调试前，应对所用设备作单台调试且合格，其要紧项目有:变压器试验、断路器调试及试验、电容器测试、PT测试、CT测试、避雷器测试、断路器操作机构动作试验、微机自动化操纵爱护系统测试等。电流回路试验a从设备一次侧加模拟电流（宜加至额定值,额定值太大时除外），检查CT的变比应与设计相符,误差符合规范要求。b对电流回路作极
